零件图答案

零件图答案
一、填空题
1. 全部尺寸、技术要求
2. 结构形状
3. 加工位置、工作位置
4. 长、宽、高
5. 轴套类、盘盖类、叉架类、箱体类
6. 粗糙
7. 20
8. 大、低
9. 间隙配合、过盈配合、过渡配合
10. 基孔制、基轴制
11. 六
12. 20、0
13. A
14. 3.2微米
15. 60
16. 不去除材料的
17. 孔、H、轴、h
18.大小、位置
19. 过盈
20. 不同
21. 一
22.基轴制
23.轴
24.清晰
25.基轴、过渡、孔、基本、基本偏差代号、公差等级代号
26.设计、工艺
27.直径、半径
28.图形、实物、缩小
29. mm
30. 一组图形尺寸技术要求、标题栏
31. 设计基准、工艺基准
32. 形状公差
33. 位置公差
35. ⊥、◎、○
36. 形位公差
37. 去除材料、不去除材料
38. 标题栏
39.定形尺寸、定位尺寸、总体尺寸
40. 设计、工艺
41. 基本偏差、标准公差
42. 基孔、基轴、间隙配合、过盈配合、过渡配合
43. H、0、h、0
44．基本尺寸
45. 可见轮廓线、引出线
46. 尺寸线
二、选择题
1-5 C B B A C6-10 A C B A A11-15 A B C C A 16-20 B A B C A21-25 D A B D B 26-30 B A A A D 31-35 C C B B D 36 B
三、判断题
1-5√×√√√6-10×√×√√
11-15√√×√√16-20√√×××
21-25√××√×26√
四、说明图中标注的形位公差框格的含义
（1）Ф100h6的圆度公差为0.004，对Ф15p7轴线的圆跳动公差为0.015.
（2）零件两端面的平行度公差为0.01.
五、读零件图回答问题
1．（1）此零件名称是齿轮轴。

（2）零件的材料是 45号钢。

（3）齿轮轴上有 1 个键槽，槽宽是 5 。

（4）M12×1.5-6g普通螺纹公称直径是 12 mm
（5）该齿轮轴齿轮的分度圆直径为 36 mm。

（6）此零件图上是否采用了局部放大图是。

（7）齿轮轴的总长为了 135 mm
2．（1）此零件名称是轴，采用了 4 个视图。

（2）零件的材料是 45号钢
（3）A-A采用的表达方式为断面图
（4）此零件图未注倒角为 C0.5
（5）此零件表面质量要求最高的粗糙度代号是。

（6）标题栏中“45”表示 45号钢。

（7）轴的总长为了 105 毫米
（8）绘制此零件图所采用的比例是 1：1
3．（1）此零件名称是阀盖，采用了 2 视图。

（2）此零件采用了 2 个视图来表达。

（3）主视图采用的表达方式为全剖视图。

（4）此零件图未注圆角为 R1-R3 。

（5）此零件图中尺寸上偏差为 0 ，下偏差 -0.039
（6）标题栏中制图单位是 X机械工厂
（7）在左视图上有 4 个直径为14的孔
（8）绘制此零件图所采用的比例是 1:2 。

4．（1）此零件名称是端盖，采用了 2 视图。

（2）左视图采用的表达方式为半剖视图。

（3）此零件铸造圆角为 R3 。

（4）尺寸Φ70d11，其基本尺寸为__70__，基本偏差代号为__d___，标准公差等级为__11____。

(5)主视图采用的表达方式为半剖视图。

（6）此零件图所采用的绘图比例为了 1：2 。

5.（1）主视图采用了全剖，左视图采用了局部剖，俯视图，B-B、C-C断面图及D-D局部剖视图。

（2）长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线
（3）Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

（4）M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。

（5）前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示是由不去除材料的方法获得的零件表面。

6.（1）A面对B面的垂直度公差为0.05mm。

（2）Φ20H7轴线对底面的平行度公差为0.02mm。

（3）Φ75m6轴线对Φ50H7轴线的同轴度公差为Φ0.025mm。

Φ50H7轴线对右端面的垂直度公差为0.04mm。

（4）Φ50h7对Φ30h6轴线的径向跳动公差为0.02mm。

端面A对Φ30h6轴线的端面跳动公差为Φ0.04mm。

7. (1)主视图采用了局部剖，还有断面图和局部放大图。

(2)Ф44h6圆柱的长度为128mm.
(3)该零件有两处螺纹，标记分别是M20-6g、M8-6H.
(4)该零件上的键槽深度是4mm。

(5)Ф55H6圆柱表面。

8. （1）．说明M12×1.5-6g含义：表示公称直径为12mm的细牙普通螺纹，M为螺纹代号，
1.5为螺距,6g为中径和顶径的公差带代号。

（2）说明含义：符号⊥表示垂直度，数字0.03是公差，
A 是基准符号。

（3）指出图中的工艺结构：它有 2 处倒角，其尺寸分别为 C2和C1.5 ，有 1 处退刀槽，其尺寸为 2×2 。

（4）说明Ф20f7的含义：Ф20为基本尺寸，f7是公差带代号。

9.根据图中标记，填写下表：
10.（1）该零件图采用表达方法有局部剖视、移出断面、局部放大图和视图。

（2）靠右侧的两处斜交细实线是平面符号。

（3）键槽的定位尺寸是16 ，长度32 ，宽度16 ，深度 5.5 。

（4）说明尺寸C2中C表示45度倒角，2表示倒角距离。

（5）M22-6g中，M22表示普通螺纹公称直径22 ，6g表示螺纹中径公差代号。

（6）表示直径为32的两圆柱面对Ф50圆柱轴线的圆跳动公差为0.04 。

11.（1）零件采用了 2 个基本视图，主视图是全剖视图；图中A-A是断面图，
其右边的图形是断面图。

（2）表示A-A剖切位置的箭头是可以省略的，因为断面是对称图形。

（3）零件上长度方向尺寸的主要基准在右端面。

（4）B向视图是右视图；图形D-D是局部放大图。

12.

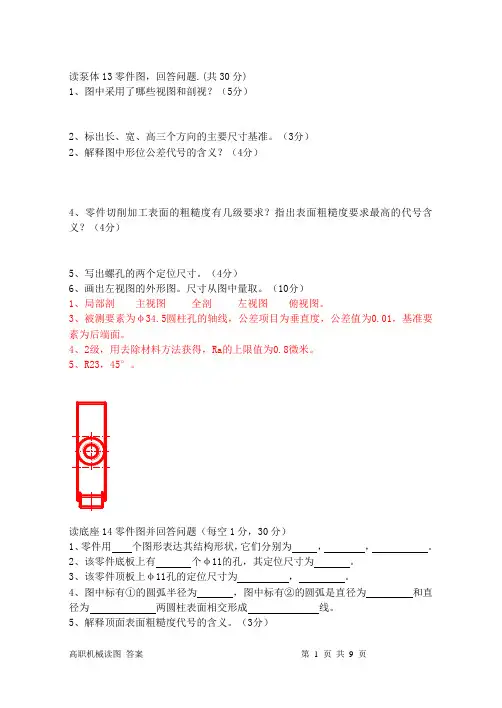

13.
14.
15.
16. （1）图上采用了一个基本视图，一个向视图、两个辅助视图。

基本视图为全剖视图，两个辅助视图中一个为局部放大图，一个为局部视图；
17. （1）图上采用了一个主视图，五个辅助视图的表达方法。

主视图为局部剖，五个辅助视图中两个为移出断面图，两个为局部放大图和一个为局部视图；
（2）
（3）
（4）左端孔的底部的2×2槽为加工键槽的退刀槽。

18.（1）
（2）。
