互感器二次回路压降误差及负荷概述安装运行于电厂和变电站中的电压互感器，往往离装设于控制室配电盘上的电能表有较远的距离（例如，有的500kV 变电站，此距离长达800米），它们之间的二次连接导线较长，而且往往接有快速开关接点及保险管等，其电阻值较大；如果二次所接表计、继电保护装置及其他负荷较重，负荷电流较大，则由此引起的二次回路压降将较大。

如图1（a ）所示，由于电压互感器与电能表间的二次回路上有电压降（R 1－jX 1）1I 、（R 2－jX 2）2I 、（R 3－jX 3）3I ，导致电能表端子上的电压（ab U '与cbU '）不等于电压互感器二次的端电压（ab U 与cb U ），包括其大小和相角都不相同，即（ab U ≠ab U '，cb U ≠cbU '，ab U '与abU 间存在相角差δab ）从而给电能的计量结果带来误差。

图1 电压互感器二次回路在图1（a ）所示三相三线电路中，ab 相及cb 相二次回路压降ab U 及cbU ，可用下式表达：Δab U =ab U '－ab U =－(R 1+jX 1)1I +(R 2+jX 2)2I ±ab E =－(R 1+jX 1)1I －(R 2+jX 2)(1I +3I )±abE =－[(R 1+R 2) + j(X 1+X 2)] 1I －(R 2+jX 2)3I ±abE （1） Δcb U =cb U '－cb U =－(R 3+jX 3)3I + (R 2+jX 2)2I ±cb E =－[(R 2+R 3) + j(X 2+X 3)]3I －(R 2+jX 2)1I ±abE （2） 式中，abE 、cb E ——分别为外磁场在ab 回路和cb 回路中感生的电势。

在图1（b ）所示三相四线电路中，ao 相、bo 相、co 相二次回路压降Δa U 、ΔbU 、ΔcU ，可用下式表达：a a a a E I I jX R I X X j R R U U U ±++-+++-=-'=∆)])(()()[(320010101 （3） bb b b E I I jX R I X X j R R U U U ±++-+++-=-'=∆)])(()()[(310020202 （4）c c c c E I I jX R I X X j R R U U U ±++-+++-=-'=∆)])(()()[(210030303 （5）式中，a E 、b E 、cE ——分别为外磁场ao 相、bo 相、co 相二次回路中感生的电势。

【摘?要】：由于电压互感器二次回路压降直接影响电能量计量的准确性，严重时会危及电力系统的稳定运行，因此本文从分析电压互感器二次压降的形成机理入手，并提出最为合理的二次压降治理方案。

【关键字】：电压互感器，二次压降，补偿?一、绪论??????随着电力市场的改革，电能计量关系到直接的经济利益，做好PT二次回路压降的管理与改造工作，对保证电能计费的公正合理意义较大。

正确的电能计量对核算发、供电电能，综合平衡及考核电力系统经济技术指标，节约能源，合理收取电费等都有重要意义。

在电力系统中开展电能计量的综合误差测试是实现电能正确计量的基本技术措施之一。

电能计量的综合误差包括电能表、电流互感器、电压互感器的计量误差以及电压互感器到电能表的二次回路线路压降。

当电能表、互感器的计量误差符合国家有关规程规定时，由电压互感器二次侧到电能表端子之间二次回路线路的电压降(简称为PT二次电压降)，将导致电压量测量产生偏差。

????PT二次压降问题是电力发、输、变、配企业普遍存在的问题，它使系统电压量测量产生偏差，不仅影响电力系统运行质量，而且直接导致电能计量误差，这种计量误差直接归算到电能计量综合误差之中。

几年来，经常发生电压互感器二次接线故障，直接影响二次回路的安全运行，给厂家经济造成一定的损失。

电压互感器是一次和二次回路的重要元件，向测量仪表、继电器的线圈等供电，能正确反映电气设备的正常运行。

故障现象：35kV母线电压互感器大部分采用的型号3XJDJJ-35，电压比是：?（请参考参考文献[6]）。

每年当春秋阴雨季节或天气潮湿、有大雾时，中控室就会经常发出单相接地或电压降低信号，经值班人员切换电压表，有一相或两相电压指示下降，另两相或一相电压指示值不变，报告梯调请电气二次班前来处理。

电气二次人员对二次回路及继电保护触点进行了打磨，对保护的继电器进行了整定，均未发现异常。

经多方查找，发现3?5?K?V母线电压互感器的二次接线的线头长年老化，有放电的痕迹。

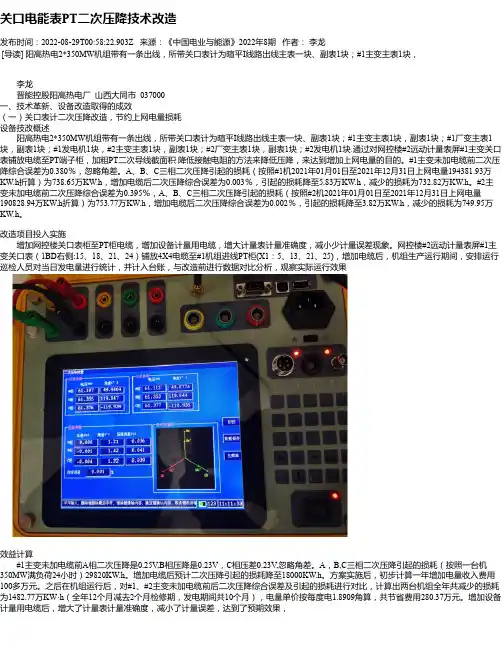

关口电能表PT二次压降技术改造发布时间：2022-08-29T00:58:22.903Z 来源：《中国电业与能源》2022年8期作者：李龙[导读] 阳高热电2*350MW机组带有一条出线，所带关口表计为暄平I线路出线主表一块、副表1块；#1主变主表1块，李龙晋能控股阳高热电厂山西大同市 037000一、技术革新、设备改造取得的成效（一）关口表计二次压降改造，节约上网电量损耗设备技改概述阳高热电2*350MW机组带有一条出线，所带关口表计为暄平I线路出线主表一块、副表1块；#1主变主表1块，副表1块；#1厂变主表1块，副表1块；#1发电机1块，#2主变主表1块，副表1块；#2厂变主表1块，副表1块；#2发电机1块.通过对网控楼#2远动计量表屏#1主变关口表铺放电缆至PT端子柜，加粗PT二次导线截面积降低接触电阻的方法来降低压降，来达到增加上网电量的目的。

#1主变未加电缆前二次压降综合误差为0.380％，忽略角差。

A、B、C三相二次压降引起的损耗（按照#1机2021年01月01日至2021年12月31日上网电量194381.93万KW.h折算）为738.65万KW.h，增加电缆后二次压降综合误差为0.003％，引起的损耗降至5.83万KW.h，减少的损耗为732.82万KW.h。

#2主变未加电缆前二次压降综合误差为0.395％，A、B、C三相二次压降引起的损耗（按照#2机2021年01月01日至2021年12月31日上网电量190828.94万KW.h折算）为753.77万KW.h，增加电缆后二次压降综合误差为0.002％，引起的损耗降至3.82万KW.h，减少的损耗为749.95万KW.h。

改造项目投入实施增加网控楼关口表柜至PT柜电缆，增加设备计量用电缆，增大计量表计量准确度，减小少计量误差现象。

网控楼#2远动计量表屏#1主变关口表（1BD右侧:15、18、21、24）铺放4X4电缆至#1机组进线PT柜(X1：5、13、21、25)，增加电缆后，机组生产运行期间，安排运行巡检人员对当日发电量进行统计，并计入台账，与改造前进行数据对比分析，观察实际运行效果效益计算#1主变未加电缆前A相二次压降是0.25V,B相压降是0.23V，C相压差0.23V,忽略角差。

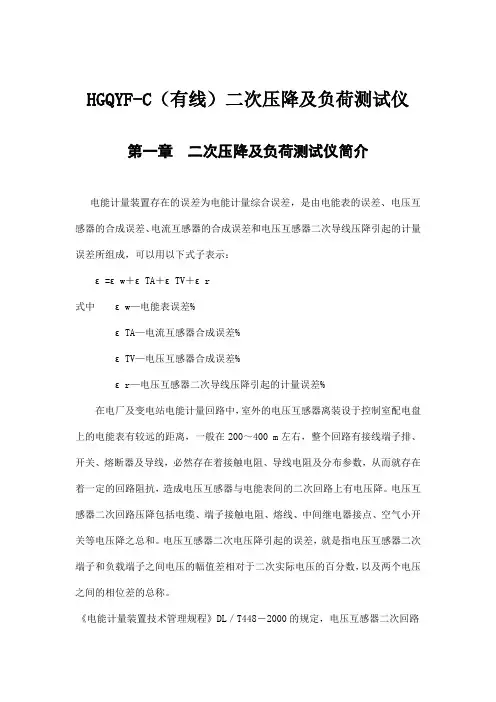

HGQYF-C（有线）二次压降及负荷测试仪第一章二次压降及负荷测试仪简介电能计量装置存在的误差为电能计量综合误差，是由电能表的误差、电压互感器的合成误差、电流互感器的合成误差和电压互感器二次导线压降引起的计量误差所组成，可以用以下式子表示：ε=εw＋εTA＋εTV＋εr式中εw—电能表误差%εTA—电流互感器合成误差%εTV—电压互感器合成误差%εr—电压互感器二次导线压降引起的计量误差%在电厂及变电站电能计量回路中，室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离，一般在200～400 m左右，整个回路有接线端子排、开关、熔断器及导线，必然存在着接触电阻、导线电阻及分布参数，从而就存在着一定的回路阻抗，造成电压互感器与电能表间的二次回路上有电压降。

电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。

电压互感器二次电压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。

《电能计量装置技术管理规程》DL／T448－2000的规定，电压互感器二次回路压降，对于I类计量装置，应不大于额定二次电压的0．2％（注：三相三线电路压降的允许值为0．2 V；三相四线电路压降允许值为0.2/V）;其它计量装置，应不大于额定二次电压的0．5％（注：三相三线电路压降的允许值为0．5 V；三相四线电路压降允许值为0．5／V）。

对运行中的电压互感器二次回路压降需进行周期测试，以便算出由此引起的电能计量误差，这对于进行技术改进，减小电能计量综合误差，降低计费损失有着重要意义电压互感器二次回路压降测量方法通常有间接测量法和直接测量法两种（无线测量属于间接测量法），由于间接测量法准确度不太高，不能满足测量要求，一般不采用此种方法，而直接测量法（校验仪测量法）采用测差原理，准确度高，测量可靠，因此在实际测量中大量采用。

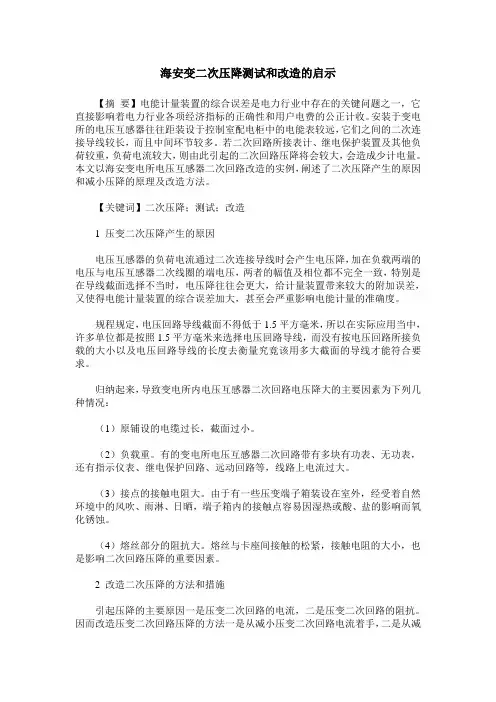

海安变二次压降测试和改造的启示【摘要】电能计量装置的综合误差是电力行业中存在的关键问题之一，它直接影响着电力行业各项经济指标的正确性和用户电费的公正计收。

安装于变电所的电压互感器往往距装设于控制室配电柜中的电能表较远，它们之间的二次连接导线较长，而且中间环节较多。

若二次回路所接表计、继电保护装置及其他负荷较重，负荷电流较大，则由此引起的二次回路压降将会较大，会造成少计电量。

本文以海安变电所电压互感器二次回路改造的实例，阐述了二次压降产生的原因和减小压降的原理及改造方法。

【关键词】二次压降；测试；改造1 压变二次压降产生的原因电压互感器的负荷电流通过二次连接导线时会产生电压降，加在负载两端的电压与电压互感器二次线圈的端电压，两者的幅值及相位都不完全一致，特别是在导线截面选择不当时，电压降往往会更大，给计量装置带来较大的附加误差，又使得电能计量装置的综合误差加大，甚至会严重影响电能计量的准确度。

规程规定，电压回路导线截面不得低于1.5平方毫米，所以在实际应用当中，许多单位都是按照1.5平方毫米来选择电压回路导线，而没有按电压回路所接负载的大小以及电压回路导线的长度去衡量究竟该用多大截面的导线才能符合要求。

归纳起来，导致变电所内电压互感器二次回路电压降大的主要因素为下列几种情况：（1）原铺设的电缆过长，截面过小。

（2）负载重。

有的变电所电压互感器二次回路带有多块有功表、无功表，还有指示仪表、继电保护回路、远动回路等，线路上电流过大。

（3）接点的接触电阻大。

由于有一些压变端子箱装设在室外，经受着自然环境中的风吹、雨淋、日晒，端子箱内的接触点容易因湿热或酸、盐的影响而氧化锈蚀。

（4）熔丝部分的阻抗大。

熔丝与卡座间接触的松紧，接触电阻的大小，也是影响二次回路压降的重要因素。

2 改造二次压降的方法和措施引起压降的主要原因一是压变二次回路的电流，二是压变二次回路的阻抗。

因而改造压变二次回路压降的方法一是从减小压变二次回路电流着手，二是从减小压变二次回路阻抗着手，还有一种方法是采用补偿技术，使得电能表计端电压与压变二次端电压相等，消除压变二次回路压降对电能计量误差的影响。

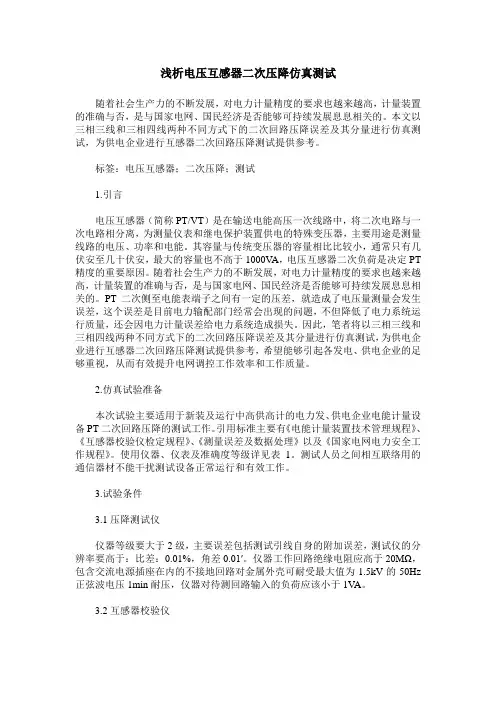

浅析电压互感器二次压降仿真测试随着社会生产力的不断发展，对电力计量精度的要求也越来越高，计量装置的准确与否，是与国家电网、国民经济是否能够可持续发展息息相关的。

本文以三相三线和三相四线两种不同方式下的二次回路压降误差及其分量进行仿真测试，为供电企业进行互感器二次回路压降测试提供参考。

标签：电压互感器；二次压降；测试1.引言电压互感器（简称PT/VT）是在输送电能高压一次线路中，将二次电路与一次电路相分离，为测量仪表和继电保护装置供电的特殊变压器，主要用途是测量线路的电压、功率和电能。

其容量与传统变压器的容量相比比较小，通常只有几伏安至几十伏安，最大的容量也不高于1000V A，电压互感器二次负荷是决定PT 精度的重要原因。

随着社会生产力的不断发展，对电力计量精度的要求也越来越高，计量装置的准确与否，是与国家电网、国民经济是否能够可持续发展息息相关的。

PT二次侧至电能表端子之间有一定的压差，就造成了电压量测量会发生误差，这个误差是目前电力输配部门经常会出现的问题，不但降低了电力系统运行质量，还会因电力计量误差给电力系统造成损失。

因此，笔者将以三相三线和三相四线两种不同方式下的二次回路压降误差及其分量进行仿真测试，为供电企业进行互感器二次回路压降测试提供参考，希望能够引起各发电、供电企业的足够重视，从而有效提升电网调控工作效率和工作质量。

2.仿真试验准备本次试验主要适用于新装及运行中高供高计的电力发、供电企业电能计量设备PT二次回路压降的测试工作。

引用标准主要有《电能计量装置技术管理规程》、《互感器校验仪检定规程》、《测量误差及数据处理》以及《国家电网电力安全工作规程》。

使用仪器、仪表及准确度等级详见表1。

测试人员之间相互联络用的通信器材不能干扰测试设备正常运行和有效工作。

3.试验条件3.1压降测试仪仪器等级要大于2级，主要误差包括测试引线自身的附加误差，测试仪的分辨率要高于：比差：0.01%，角差0.01′。

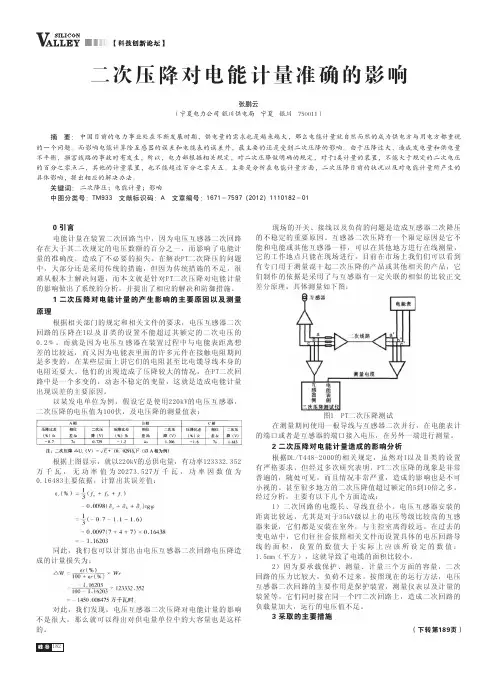

二次压降对电能计量准确的影响张鹏云（宁夏电力公司 银川供电局 宁夏 银川 750011）摘 要： 中国目前的电力事业处在不断发展时期，供电量的需求也是越来越大，那么电能计量就自然而然的成为供电方与用电方都重视的一个问题。

而影响电能计算除互感器的误差和电能表的误差外，最主要的还是受到二次压降的影响。

由于压降过大，造成发电量和供电量不平衡，损害线路的事故时有发生，所以，电力部根据相关规定，对二次压降做明确的规定，对于I类计量的装置，不能大于规定的二次电压的百分之零点二，其他的计量装置，也不能超过百分之零点五。

主要是分析在电能计量方面，二次压降目前的状况以及对电能计量所产生的具体影响，提出相应的解决办法。

关键词： 二次降压；电能计量；影响中图分类号：TM933 文献标识码：A 文章编号：1671－7597（2012）1110182－01现场的开关、接线以及负荷的问题是造成互感器二次降压0 引言的不稳定的重要原因。

互感器二次压降有一个限定原因是它不电能计量在装置二次回路当中，因为电压互感器二次回路能和电能或其他互感器一样，可以在其他地方进行在线测量，存在大于其二次规定的电压数额的百分之一，而影响了电能计它的工作地点只能在现场进行。

目前在市场上我们们可以看到量的准确度，造成了不必要的损失。

在解决PT二次降压的问题有专门用于测量混干起二次压降的产品或其他相关的产品，它中，大部分还是采用传统的措施，但因为传统措施的不足，很们制作的依据是采用了与互感器有一定关联的相似的比较正交难从根本上解决问题，而本文就是针对PT二次压降对电能计量差分原理。

具体测量如下图：的影响做出了系统的分析，并提出了相应的解决和防御措施。

1 二次压降对电能计量的产生影响的主要原因以及测量原理根据相关部门的规定和相关文件的要求，电压互感器二次回路的压降在I以及Ⅱ类的设置不能超过其额定的二次电压的0.2﹪。

而就是因为电压互感器在装置过程中与电能表距离想差的比较远，而又因为电能表里面的许多元件在接触电阻期间是多变的，在某些层面上讲它们的电阻甚至比电缆导线本身的电阻还要大。

计量用电压互感器二次压降超差问题分析及解决摘要：电压互感器是电力系统的主要组成部分之一，对电力系统的稳定运转具有重要意义，但是电压互感器会在电能表端子之间二次回路线路中产生二次压降，这一现象会导致电压计量与真实值之间出现一定偏差，为用户带来经济方面的损失。

鉴于电压互感器二次回路压降具有普遍存在性，且对电力系统的运行以及电能的计量等具有重要影响，在实际应用中必须充分了解和掌握该造成该现象的原因，并针对这种现象做出必要的应对措施，以减小或消除二次压降对电力系统造成的影响，确保计量误差在合理范围内。

基于此，本文对计量用电压互感器二次压降超差问题分析及解决进行分析。

关键词：电压互感器；二次回路；压降超差原因；改进措施精确的电能计量对核算、供电电能，综合平衡及考核电力系统经济技术指标，节约能源，合理收取电费等都具有重要的意义。

电能计量装置的综合误差包括电能表误差、互感器的合成误差及电压互感器(PT) 二次回路压降(简称PT二次压降) 引起的误差。

其中当电能表、互感器的计量误差符合国家有关规程规定时，由电压互感器二次侧到电能表端子之间二次回路线路的电压降( 简称为PT 二次电压降) ，将导致电压量测量产生偏差。

室外的电压互感器一般与控制室的电能表相距较远，其间除了链接的二次导线外，还有开关、保险、端子排等电器元件，这些元件的接触电阻是随机变化的、不可预测的，在二次回路中引起的压降较大，且是个动态变量，PT 二次压降问题是电力发、输、变、配企业普遍存在的问题，它使系统电压量测量产生偏差，不仅影响电力系统运行质量，而且直接导致电能计量误差，这种计量误差直接归算到电能计量综合误差之中。

且此误差不能通过提高电压互感器和电压测量仪表精度的方式解决。

可见，分析计量用电压互感器二次压降超差产生的原因以及寻求降低其误差的方法意义重大。

1原因分析1.1二次回路连接电缆。

变电站及大用户电能表一般都装在主控室电能表屏上,与户外母线电压互感器距离较远,近则几十米,远则上百米，甚至更长。

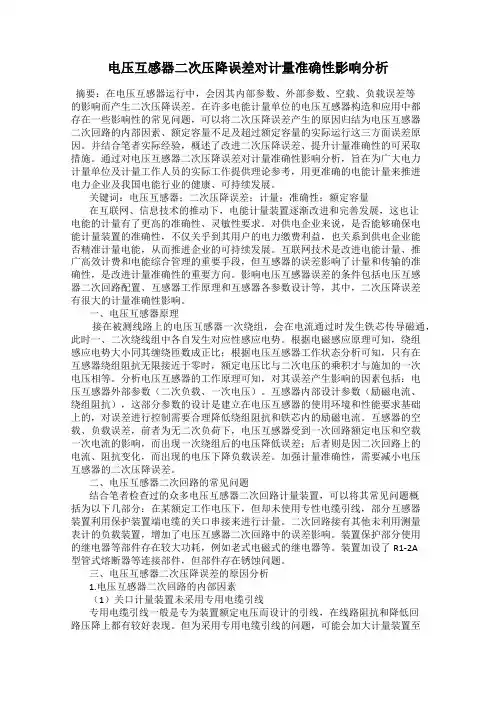

电压互感器二次压降误差对计量准确性影响分析摘要：在电压互感器运行中，会因其内部参数、外部参数、空载、负载误差等的影响而产生二次压降误差。

在许多电能计量单位的电压互感器构造和应用中都存在一些影响性的常见问题，可以将二次压降误差产生的原因归结为电压互感器二次回路的内部因素、额定容量不足及超过额定容量的实际运行这三方面误差原因。

并结合笔者实际经验，概述了改进二次压降误差、提升计量准确性的可采取措施。

通过对电压互感器二次压降误差对计量准确性影响分析，旨在为广大电力计量单位及计量工作人员的实际工作提供理论参考，用更准确的电能计量来推进电力企业及我国电能行业的健康、可持续发展。

关键词：电压互感器；二次压降误差；计量；准确性；额定容量在互联网、信息技术的推动下，电能计量装置逐渐改进和完善发展，这也让电能的计量有了更高的准确性、灵敏性要求。

对供电企业来说，是否能够确保电能计量装置的准确性，不仅关乎到其用户的电力缴费利益，也关系到供电企业能否精准计量电能，从而推进企业的可持续发展。

互联网技术是改进电能计量、推广高效计费和电能综合管理的重要手段，但互感器的误差影响了计量和传输的准确性，是改进计量准确性的重要方向。

影响电压互感器误差的条件包括电压互感器二次回路配置、互感器工作原理和互感器各参数设计等，其中，二次压降误差有很大的计量准确性影响。

一、电压互感器原理接在被测线路上的电压互感器一次绕组，会在电流通过时发生铁芯传导磁通，此时一、二次绕线组中各自发生对应性感应电势。

根据电磁感应原理可知，绕组感应电势大小同其缠绕匝数成正比；根据电压互感器工作状态分析可知，只有在互感器绕组阻抗无限接近于零时，额定电压比与二次电压的乘积才与施加的一次电压相等。

分析电压互感器的工作原理可知，对其误差产生影响的因素包括：电压互感器外部参数（二次负载、一次电压）。

互感器内部设计参数（励磁电流、绕组阻抗），这部分参数的设计是建立在电压互感器的使用环境和性能要求基础上的，对误差进行控制需要合理降低绕组阻抗和铁芯内的励磁电流。

二次压降测试仪通用技术规范本规范对应的专用技术规范目录二次压降测试仪采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。

2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。

如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。

经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。

3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。

《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。

项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。

项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。

对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。

投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。

4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。

5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的表3项目单位技术差异表明确表示。

6.采购标准技术规范的页面、标题等均为统一格式，不得随意更改。

目录1总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资格文件 (1)1.3 工作范围和进度要求 (1)1.4 技术资料 (1)1.5 标准和规范 (1)1.6 必须提交的技术数据和信息 (2)2 性能要求 (2)3 主要技术参数 (2)4 外观和结构要求 (3)5 验收及技术培训 (3)6 技术服务 (3)附录A 供货业绩 (4)附录B 仪器配置表 (4)1总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

变电站计量电压互感器二次回路压降的研讨【摘要】常规变电站运行的电能计量电表，其电流、电压采样，直接以控制电缆引自电压互感器和电流互感器的二次回路。

电压互感器二次压降的大小直接影响电能计量的准确性。

因此，有效减小二次回路附加电阻和避免电压互感器过载是减小电压互感器二次压降的关键。

新兴智能变电站采用常规互感器+合并单元实现电量采集数字化，引发有效控制电压互感器的二次压降的新思考。

【关键词】常规变电站；智能变电站；电压互感器；二次压降目前，电网采用商业化的运行模式。

变电站是电力系统的重要组成部分，它是联系发电厂和用户的中间环节。

变电站需在其高压进线侧以及低压馈线侧设置电能计量装置，做为供电部门对发电厂提供电源的付费、向用户用电收取费用的合法依据。

提高贸易结算点计费的精准性，不仅仅能保证电力系统的经济效益，也是对用户利益的保障。

现阶段，电力系统存在传统变电站和智能化变电站。

这两类变电站最大区别，是常规变电站的保护、测控、计量所需的电流、电压采样值，直接经电缆以模拟量方式引自电流、电压互感器。

而智能化变电站利用就地设置的合并单元，将模拟量电流、电压就地合并转换成数字量电流、电压，经光缆传输给各保护、测控、计量装置。

1 分析造成常规变电站电能计量误差的因素电能计量装置作为变电站确保公平准确计量和贸易结算的唯一设备，其准确性受到多方面因素的影响，主要包括电压互感器的合成误差、电流互感器的合成误差、电能表的误差以及电压互感器二次回路压降引起的计量误差。

经过试验，发现电压互感器二次回路压降引起的计量误差是计量装置综合误差的最重要因素。

根据DL、T448- 2000《电能计量装置技术管理规定》规定，电压互感器二次回路在用于Ⅰ、Ⅱ类贸易结算的电能计量表装置中，其压降应小于或等于其额定二次压降的0.2%，而在其他电能装置中，电压互感器的二次回路压降应小于或等于其额定二次压降的0.5%。

对某220kV变电站月供电量在1500万kWh以上的110kV大用户141馈线、156馈线二次回路压降及电量损失进行监测，数据统计如下：由数据统计表可以看出，这两个用电大户每年因二次压降计量误差，引起的经济损失达38万元之多，因此，电压互感器回路二次压降改造具有重大经济意义。

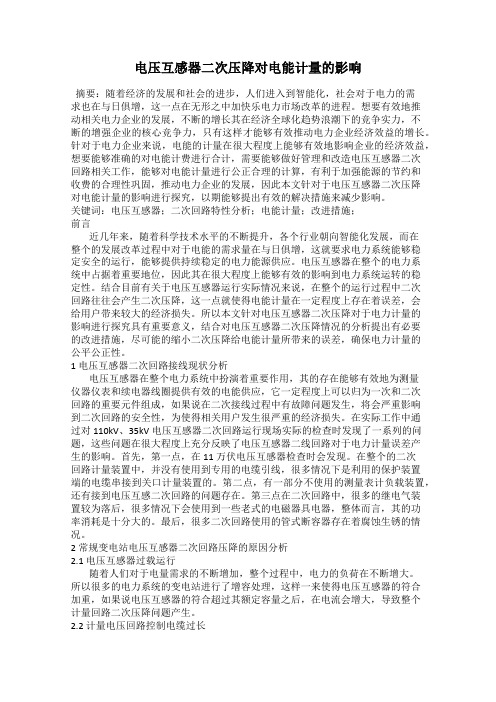

电压互感器二次压降对电能计量的影响摘要：随着经济的发展和社会的进步，人们进入到智能化，社会对于电力的需求也在与日俱增，这一点在无形之中加快乐电力市场改革的进程。

想要有效地推动相关电力企业的发展，不断的增长其在经济全球化趋势浪潮下的竞争实力，不断的增强企业的核心竞争力，只有这样才能够有效推动电力企业经济效益的增长。

针对于电力企业来说，电能的计量在很大程度上能够有效地影响企业的经济效益，想要能够准确的对电能计费进行合计，需要能够做好管理和改造电压互感器二次回路相关工作，能够对电能计量进行公正合理的计算，有利于加强能源的节约和收费的合理性巩固，推动电力企业的发展，因此本文针对于电压互感器二次压降对电能计量的影响进行探究，以期能够提出有效的解决措施来减少影响。

关键词：电压互感器；二次回路特性分析；电能计量；改进措施；前言近几年来，随着科学技术水平的不断提升，各个行业朝向智能化发展，而在整个的发展改革过程中对于电能的需求量在与日俱增，这就要求电力系统能够稳定安全的运行，能够提供持续稳定的电力能源供应。

电压互感器在整个的电力系统中占据着重要地位，因此其在很大程度上能够有效的影响到电力系统运转的稳定性。

结合目前有关于电压互感器运行实际情况来说，在整个的运行过程中二次回路往往会产生二次压降，这一点就使得电能计量在一定程度上存在着误差，会给用户带来较大的经济损失。

所以本文针对电压互感器二次压降对于电力计量的影响进行探究具有重要意义，结合对电压互感器二次压降情况的分析提出有必要的改进措施，尽可能的缩小二次压降给电能计量所带来的误差，确保电力计量的公平公正性。

1 电压互感器二次回路接线现状分析电压互感器在整个电力系统中扮演着重要作用，其的存在能够有效地为测量仪器仪表和续电器线圈提供有效的电能供应，它一定程度上可以归为一次和二次回路的重要元件组成，如果说在二次接线过程中有故障问题发生，将会严重影响到二次回路的安全性，为使得相关用户发生很严重的经济损失。

电压互感器二次回路压降测试作业指导书目录1.概述………………………………………………………….（）2.应用范围…………………………………………………….（）3.引用标准、规程、规范…………………………………….（）4.使用仪器、仪表及准确度等级……………………….（）5.试验条件…………………………………………………….（）6.试验项目……………………………………………………（）7.试验方法……………………………………………………（）8.试验结果的处理…………………………………………….（）9.安全技术措施……………………………………………….（）附录A.试验记录格式……………………………………….（）1 概述本作业指导书针对的测试对象是发电厂和变电站计量用电压互感器二次回路导线所引起的电压降。

试验目的是检验用于电能计量中电压互感器二次回路压降的误差。

电能计量装置综合误是由电流互感器的误差、电压互感器的误差、电能表的误差及电压互感器二次导线压所引起计量综合误差所组成。

因此电能计量综合误差的计算与修正，需要准确地检测出电压互感器二次回路压降的误差。

现行规程规定压降的检测周期为2年。

2．应用范围本作业指导书适用于对新装及运行中高供高计的电力用户和发、供电企业间用于电量交易的电能计量装置电压互感器二次回路压降的测试工作。

3.引用标准、规程、规范（1）DL/T448-2000 《电能计量装置技术管理规程》（2）JJG169-1993 《互感器校验仪检定规程》（3）JJG1027-1991 《测量误差及数据处理》（4）国家电网安监字［2005］83号《国家电网公司电力安全工作规程》4．使用仪器、仪表及准确度等级表1电压互感器二次回路压降测试用标准仪器5.试验条件5.1压降测试仪：5.1.1等级不应低于2级；基本误差应包含测试引线所带来的附加误差。

5.1.2压降测试仪的分辨率应不低于：f：0.01％，δ：0.01（′）5.1.3压降测试仪的工作回路（接地的除外）对金属面板及金属外壳之间的绝缘电阻不应低于20MΩ，工作时不接地的回路（包括交流电源插座）对金属外壳应能承受有效值为1.5kV的50Hz正弦波电压1min耐压试验。
