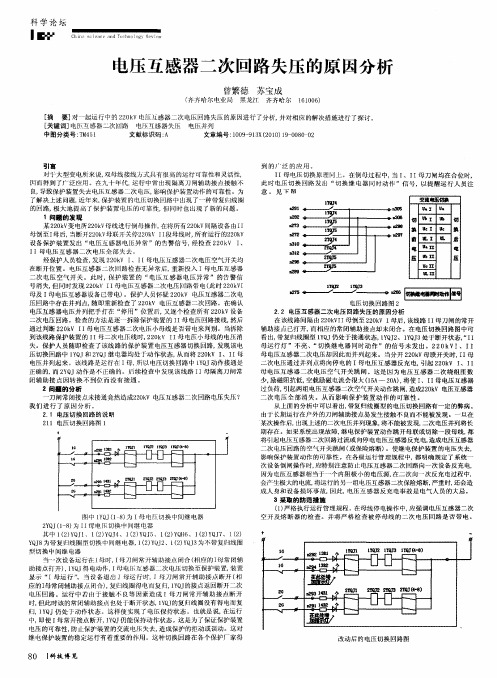

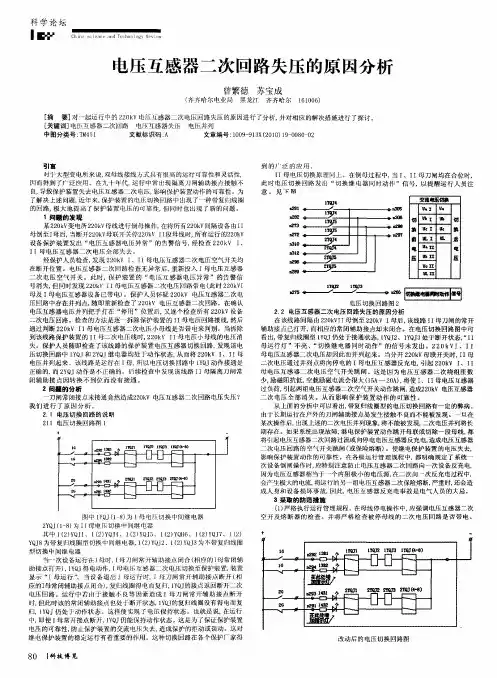

电压互感器存在二次回路异常的原因及对策摘要：由于电压互感器存在二次回路异常现象，它常在继电保护装置不正确操作时出现，一些继电保护人员对此尚缺乏必要的认识。
本文从三个部分分析变电站的电压互感器出现二次回路电压异常的主要原因及对继电保护装置的影响，利用继电保护技术的规程及加强反事故措施的要求以此减少电压互感器存在的二次回路异常现象。
进而加强继电保护人员对电压互感器存在二次回路异常现象的认识。
关键词：二次回路；继电保护；电压互感器；1.导致tv二次回路出现异常的原因tv二次回路之所以出现异常，主要是因为一些原因，导致tv的二次测量无法将一次电压的相位及幅值与系统所运行的状态进行正确的反应。
对以往相关事故进行深入的分析得知，导致tv二次回路出现异常的主要有下面三个方面：1.1.相同的tv二次回路进行多点接地。
假如tv二次端子箱在接地之后，主控制室也进行了接地处理，两个接地点之间没有用电缆进行连接，或是多个tv中性点通过端子箱进行接地，然后通过电缆芯，进入到主控制室中进行连接。
对于上述中两种接地的方式，当出口处或者中性点接地系统的变电站接地出现短路故障的时候，因为变电站中的接地网中流进很多的短路电流，而在接地网中的各点电位各不相同，将会导致tv的每个二次接地点间产生电位差。
因为tv中性点的电位各不相同，导致附加电压的产生，从而造成电压二次回路的中性点出现偏移，在此时，电压二次系统的中性点，即n600的电位是：此时电压二次系统中性点n600的电位为：en600=e1y1+e2y2+…+eiyiy1+y2+…+yi（1）式中 e1，e2…，ei为各个tv中性点的电位；y1，y2，…，yi 是各个tv中性点进入主控制室，成为接地小母线的导纳。
因此，此时tv中性点附加的偏移电压是：△ui=en600-ei（2）因为存在这个附加的偏移电压，所以当tv二次回路使用零相接地的方式，时会导致ua0，uc0，3u0以及ub0出现异常，最终将会使继电保护的装置接收到的电压无法将一次电压中的相位、幅值正确的反映出来，从而导致继电保护的装置出现错误动作。
电力系统电气二次回路的常见故障及对策随着我国经济快速发展，对于电力需求越来高。
那么对于供電系统基础建设和调度算法提出了新的挑战，但是我国很多供电线路由于各种问题的存在使得在供电高峰经常出现跳闸事故，影响了居民的正常生活。
本文在此基础上分析了变电运行跳闸故障存在的原因，以及根据笔者的经验提出几点改进建议，从而更好地提高供电系统安全性和稳定性，从而更好地提高我国电网管理水平。
标签：变电运行;跳闸故障;处理分析技术;供电系统1、电气二次回路概述电气二次回路是电力系统中重要的电路环节，能够有效保护电力系统的发电过程，从而保障电力系统中的设备能够稳定运行，从而更好地为用户提供更加优质的供电服务，因此电力系统中电气二次回路是保障整个电力系统稳定运行的重要基础。
在电气系统运行过程中需要综合考虑到这些故障的类型和具体原因，从而制定行之有效的解决方案，从而更好地保障电力系统运行。
如图1所示为二次回路运行示意图。
2、电力系统电气二次回路常见故障原因分析2.1、二次短路故障的分析电压互感器中也存在二次回路，其中二次短路就是最常见的-种故障。
二次短路故障会诱发-系列问题，直接将二次回路中的熔断器破坏掉，引起保护装置断线。
如果二次回路的电缆芯线出现故障，如断线、接触不良等，也会影响到保护装置作用的发挥。
当电压回路断线情况出现，意味着故障提示信号无法发出，排查故障时难度增加。
因此要求运维人员定期全面检查电压互感器，最大可能规避二次回路故障的发生。
2.2、二次侧开路故障分析二次侧开路故障也是电流互感器二次回路中常见的-种，出现开路故障引发多点接地问题。
通常情况下当二次回路出现二次侧开路故障后，整个监测回路的仪表数值均显示零点，因此当仪表指示异常且存在-会有-会无的情况，基本上可以断定出现半开路问题，也就是日常中最常见的接触不良问题。
此外，当回路仪表显示异常且电流互感器出现振动与不均匀噪声时，或故障情况严重直接出现冒烟、发热，都有可能引发安全事故。

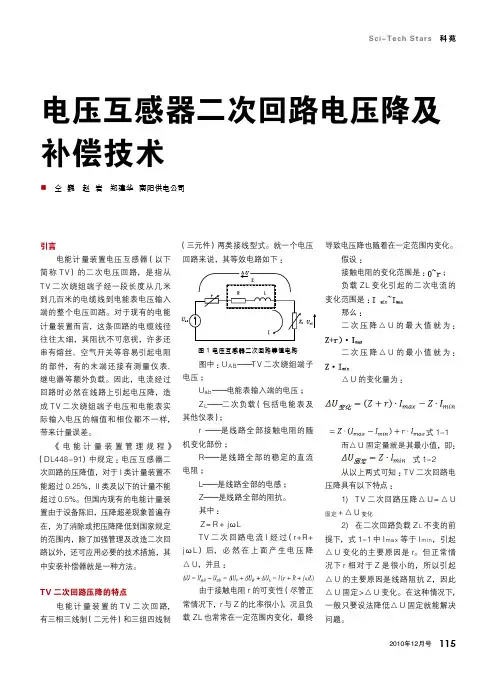

【摘?要】：由于电压互感器二次回路压降直接影响电能量计量的准确性，严重时会危及电力系统的稳定运行，因此本文从分析电压互感器二次压降的形成机理入手，并提出最为合理的二次压降治理方案。
【关键字】：电压互感器，二次压降，补偿?一、绪论??????随着电力市场的改革，电能计量关系到直接的经济利益，做好PT二次回路压降的管理与改造工作，对保证电能计费的公正合理意义较大。
正确的电能计量对核算发、供电电能，综合平衡及考核电力系统经济技术指标，节约能源，合理收取电费等都有重要意义。
在电力系统中开展电能计量的综合误差测试是实现电能正确计量的基本技术措施之一。
电能计量的综合误差包括电能表、电流互感器、电压互感器的计量误差以及电压互感器到电能表的二次回路线路压降。
当电能表、互感器的计量误差符合国家有关规程规定时，由电压互感器二次侧到电能表端子之间二次回路线路的电压降(简称为PT二次电压降)，将导致电压量测量产生偏差。
????PT二次压降问题是电力发、输、变、配企业普遍存在的问题，它使系统电压量测量产生偏差，不仅影响电力系统运行质量，而且直接导致电能计量误差，这种计量误差直接归算到电能计量综合误差之中。
几年来，经常发生电压互感器二次接线故障，直接影响二次回路的安全运行，给厂家经济造成一定的损失。
电压互感器是一次和二次回路的重要元件，向测量仪表、继电器的线圈等供电，能正确反映电气设备的正常运行。
故障现象：35kV母线电压互感器大部分采用的型号3XJDJJ-35，电压比是：?（请参考参考文献[6]）。
每年当春秋阴雨季节或天气潮湿、有大雾时，中控室就会经常发出单相接地或电压降低信号，经值班人员切换电压表，有一相或两相电压指示下降，另两相或一相电压指示值不变，报告梯调请电气二次班前来处理。
电气二次人员对二次回路及继电保护触点进行了打磨，对保护的继电器进行了整定，均未发现异常。
经多方查找，发现3?5?K?V母线电压互感器的二次接线的线头长年老化，有放电的痕迹。
一起 PT二次单相电压下降原因及处理方法分析摘要：运行中的PT二次回路单相电压下降后，将会造成交采装置采样偏差、电压调节系统失调、保护误动或拒动等问题。
为缩短故障消除时间，结合某厂二次单相电压下降波形的实际案例及在实验室进行故障模型复现模拟试验等，进一步分析了这种现象的典型特征，提出了针对性的处理措施，供同类型缺陷查找原因时参考。
关键词：单相电压下降；故障模型；实验室模拟；处理措施0 引言电压互感器是电力系统中一、二次电气回路间必要的连接设备，其可靠程度对电力系统的稳定、安全运行起着至关重要的作用。
本文针对正常运行中PT二次回路单相电压下降的问题进行探讨，结合某厂实际案例，通过实验室进行故障模型复现试验等方法分析故障现象及对应的原因，并提出针对性的处理措施。
1 电力生产实际案例某厂一期工程两台机组均以发电机—变压器组单元接线接入330kV母线，采用双母线接线方式，母联断路器合位。
2020年5月3日17点30分，某厂运行中的330kV I母PT二次绕组C相电压间断性的下降，检查厂内涉及该PT回路的测控装置显示电压下降幅度基本一致，经过一段时间后恢复正常。
I母PT二次绕组C相电压间断性的下降（I母PT共三组线圈，一组测量级，二组保护级），母联断路器合位，II母C相电压正常，可判断PT一次回路正常；图1：PMU装置记录电压下降波形检查故障录播器未启动，无波形记录，PMU装置有启动报文，拷取波形如图1，波形电压幅值减小，未畸变，仍为工频，可初步判断PT二次线圈内部未发生匝间短路等故障，电压下降原因应为PT二次回路上故障，可能存在的原因是某点端子接触不良。
2 实验室进行故障模型复现及试验为了实测PT二次回路线缆绝缘降低及回路中接触电阻变大后的电压、电流变化情况，在实验室对故障模型复现及试验如下：2.1 仪器仪表标准电阻器ZX79JD（1台），发电机智能变送装置BPT9301G（2台），实验室直流电阻器ZX25a（3台），继电保护测试仪CMC256-6（1台）。
电压互感器二次电压异常分析与对策电压互感器的作用是为计量、测量、继电保护及自动装置提供电压。
当出现电压异常的时候，就要对电压互感器及时采取处理措施。
在具体的处理工作中，要结合实际的电压情况，还要考虑到现场的情況，对电压异常情况予以分析，具有针对性地提出解决对策。
本文着重研究电压互感器二次电压的异常情况以及需要采取的对策。
标签：电压互感器;二次电压;异常分析;对策引言：电压互感器对继电保护和自动装置都起到了至关重要的作用。
电压互感器在运行的过程中会受到各种因素的影响出现异常，在某些情况可能会造成保护误动或拒动，所以要高度重视。
发现电压异常之后，对异常及时做出准确判断，迅速采取有效的措施处理，及时排除故障，保证电力系统安全稳定运行。
一、电压互感器高压熔断器熔断的异常分析及解决对策造成电压互感器高压熔断器熔断的原因可能有：电压互感器内部绕组发生匝间或相间短路接地等内部故障;中性点不接地系统发生单相接地故障;系统发生铁磁谐振等当电压互感器运行的过程中有异常声响的时候，甚至有冒烟的现象或者异味的现象，说明是电压互感器内部故障，造成电压互感器高压熔断器熔断。
应立即向调度汇报，申请停电处理。
应将可能误动的保护及自动装置停用。
如是中性点不接地系统发生单相接地故障，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，可能使电压互感器铁芯严重饱和，造成电压互感器高压熔断器熔断。
如是电压互感器高压熔断器熔断一相时，熔断相的接地电压表指示为零或接近零，其它两相电压不变，电压回路断线信号动作，功率表，电能表读数不准确。
电压互感器高压熔断器熔断应立即向调度汇报，应将可能误动的保护及自动装置停用，断开二次电压空气开关，拉开电压互感器隔离开关，做好安全措施。
检查电压互感器外部无异常现象，更换高压熔断器。
若更换后高压熔断器再次熔断，应申请停电查找原因排除故障。
注意电压互感器高压熔断器，若同时系统中接地故障，不能拉开电压互感器隔离开关。

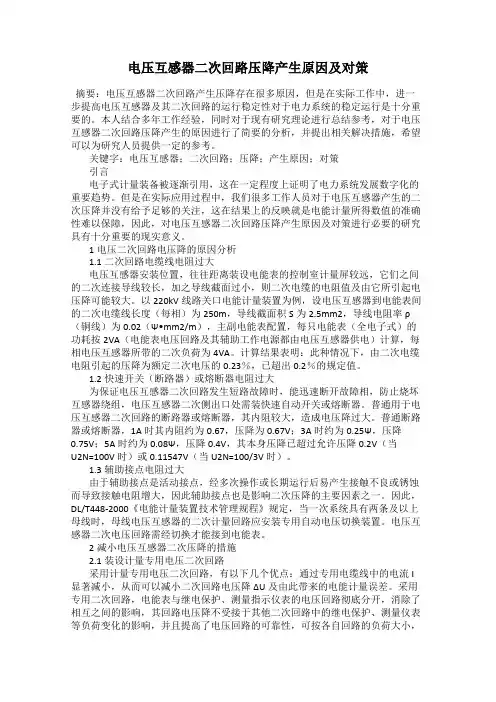

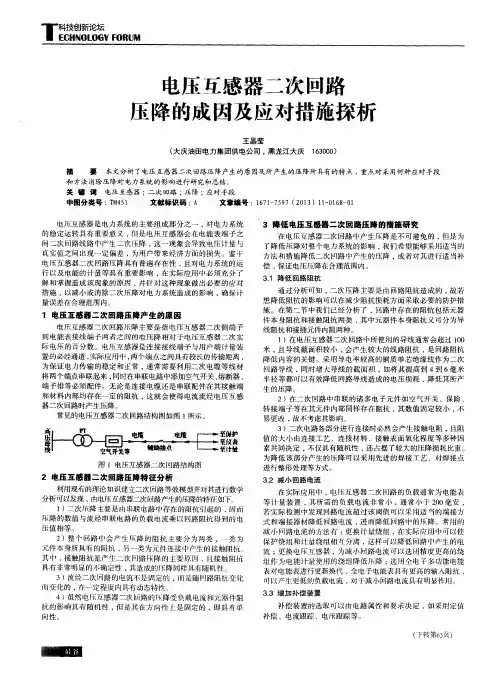

电压互感器二次回路压降产生原因及对策摘要：电压互感器二次回路产生压降存在很多原因，但是在实际工作中，进一步提高电压互感器及其二次回路的运行稳定性对于电力系统的稳定运行是十分重要的。
本人结合多年工作经验，同时对于现有研究理论进行总结参考，对于电压互感器二次回路压降产生的原因进行了简要的分析，并提出相关解决措施，希望可以为研究人员提供一定的参考。
关键字：电压互感器；二次回路；压降；产生原因；对策引言电子式计量装备被逐渐引用，这在一定程度上证明了电力系统发展数字化的重要趋势。
但是在实际应用过程中，我们很多工作人员对于电压互感器产生的二次压降并没有给予足够的关注，这在结果上的反映就是电能计量所得数值的准确性难以保障，因此，对电压互感器二次回路压降产生原因及对策进行必要的研究具有十分重要的现实意义。
1电压二次回路电压降的原因分析1.1二次回路电缆线电阻过大电压互感器安装位置，往往距离装设电能表的控制室计量屏较远，它们之间的二次连接导线较长，加之导线截面过小，则二次电缆的电阻值及由它所引起电压降可能较大。
以220kV线路关口电能计量装置为例，设电压互感器到电能表间的二次电缆线长度（每相）为250m，导线截面积S为2.5mm2，导线电阻率ρ（铜线）为0.02（Ψ•mm2/m），主副电能表配置，每只电能表（全电子式）的功耗按2VA（电能表电压回路及其辅助工作电源都由电压互感器供电）计算，每相电压互感器所带的二次负荷为4VA。
计算结果表明：此种情况下，由二次电缆电阻引起的压降为额定二次电压的0.23％，已超出0.2％的规定值。
1.2快速开关（断路器）或熔断器电阻过大为保证电压互感器二次回路发生短路故障时，能迅速断开故障相，防止烧坏互感器绕组，电压互感器二次侧出口处需装快速自动开关或熔断器。
普通用于电压互感器二次回路的断路器或熔断器，其内阻较大，造成电压降过大。
普通断路器或熔断器，1A时其内阻约为0.67，压降为0.67V；3A时约为0.25Ψ，压降0.75V；5A时约为0.08Ψ，压降0.4V，其本身压降已超过允许压降0.2V（当U2N=100V时）或0.11547V（当U2N=100/3V时）。
A c a d e m i c F o r u m / 学术论坛电压互感器二次回路压降的分析与治理唐红艳(北票发电有限责任公司，辽宁北票122100)摘要：电压互感器（T V)二次回路降压是现阶段人们关注的重点问题，深入对其开展研究，明确其计量的准确性产生的影 响，根据现阶段对技术的要求完善，实现全面的创新。
在本文的研究过程中，深入分析现阶段电压互感器的概念与性质，探索电压互感器二次回路降压的影响因素，保证研究内容的合理性，以此为基础提出针对性的创新策略，解决存在的问题，以供相关人贝参考。
关键词：电压互感器；二次®路压降；电能表1电压互感器概述电压互感器（Voltagetransform er,TV),与变压器 相类似，其功能作用主要是针对现阶段的电压开展控制，实 现电压的转换，为继电保护装置供电，发挥出自身的作用。
与此同时，针对线路的公率、电压以及电能进行测M,做好 设备保护。
实际上电压互感器的容量较小，通常为几安或者 几+安，如下图为电压互感器，如图1所示。
图1电压互感器电压互感器二次回路发挥着继电保护与电能计S功 能，受其性质因素影响，会在电缆两端产生二次降压，其 II R 1, 12 R 2, 13 R 3,促使 Uab=U’a b、Ubc=U'b c, Uca=U_c a,进而产生比差值与相位差，在实际中可能产生电 压互感器二次回路压降严重超差，最终影响其稳定性，造成 电能表计量装置的准确性降低，出现漏计电能情况，对电力 系统运行产生影响。
例如下表为电压互感器二次回路原理图，图2所示。
2电压互感器二次回路压降原因2.1二次回路电缆线造成的压降受电压互感器自身的性质因素影响，在其运行过程中个，为保证其发挥出自身的功能，通常情况下工作人员在设计过 程中将电能表与电压互感器的位置分离，因此现阶段大部分 的电压互感器的安装的位置与装设电能表的控制室计量屏之 间存在较远的距离，以保证其发挥出自身的功能，进而造成 二次连接导线增长，同时由于导线的横截面积较小，造成二 次电缆的电阻值增大，电压降提升。
「变电站电压互感器二次回路电压异常的原因分析及监控措施」变电站电压互感器是变电站中的重要设备，用于实时测量电网中的电压值，并将其转换为合适的信号传输给保护设备和控制系统。
由于运行环境复杂，以及设备本身的长期运行，互感器的二次回路电压异常问题时有发生。
本文将从以下几个方面对互感器二次回路电压异常的原因进行分析，并提出相应的监控措施。
首先，互感器二次回路电压异常的原因之一是设备老化和磁路变形。
随着互感器的使用时间的增加，设备内部的绝缘性能逐渐下降，从而导致电流在设备内部的磁路中流动时出现磁场异常，进而对二次回路电压产生影响。
此外，长期使用也会导致设备内部磁路变形，使得互感器的传感性能下降，从而影响电压的准确测量。
其次，互感器二次回路电压异常的原因还包括电源质量问题。
互感器二次回路电压的正常运行需要稳定的电源供电，电源质量差会导致电压不稳、噪声干扰等问题，从而影响二次回路电压的准确度和稳定性。
此时，可通过定期检查电源线路，清理杂乱的电磁干扰源，以及加装滤波器等手段来提高电源供电的质量。
第三，互感器二次回路电压异常的原因还可能是由于连接线路接触不良引起的。
互感器的二次回路接线处存在连接器和导线等，而长期使用过程中，由于氧化、腐蚀等原因，连接处可能会出现接触不良的情况，从而导致二次回路电压异常。
要解决这个问题，监控措施包括定期对连接线路进行检查，保持连接器的干净和良好的接触。
此外，互感器二次回路电压异常的原因还可能是由于过载引起的。
在变电站运行过程中，由于一些突发情况（如短路、故障等），可能会导致互感器承受超过额定电流的负载，从而导致二次回路电流异常。
为了防止过载，可以采取安装过载保护装置、合理设计变电站负荷等措施。
最后，针对互感器二次回路电压异常问题，推荐以下几个监控措施。
首先是定期对互感器进行检查和测试，以确保其正常工作。
其次是安装智能监控设备，实时监控互感器的运行状态，如电流、电压等参数。
再次是建立监控系统，实现对互感器异常情况的自动报警和数据记录，以便及时发现问题并进行排查和处理。

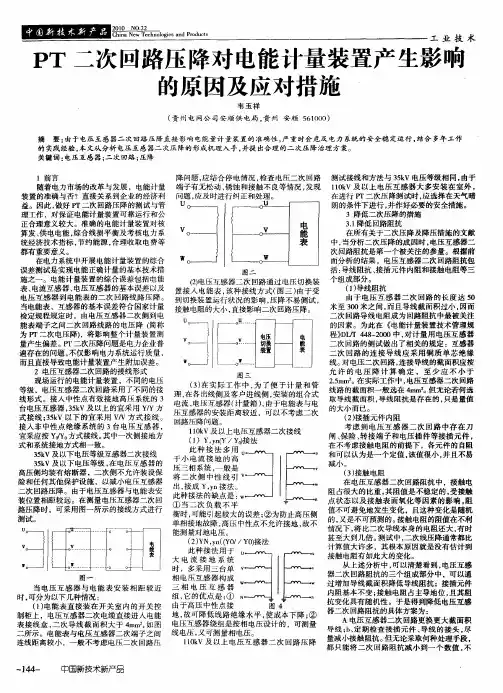

PT二次压降超差问题分析及对策作者：金鹏来源：《科学与财富》2018年第19期摘要：电压互感器二次压降问题是电力发、输、变、配企业普遍存在的问题，它使系统电压量测量产生偏差，不仅影响电力系统运行质量，而且直接导致电能计量误差，这种计量误差直接归算到电能计量综合误差之中。
由于电压互感器二次回路压降直接影响电能量计量的准确性，严重时会危及电力系统的稳定运行，本文通过笔者多年来的实际经验以及在实际工作中碰到和解决的问题，从分析电压互感器二次压降的形成机理入手，提出了二次压降的治理方案、交流学习解决的方法和建议，关键词：电压互感器；二次压降；电能计量误差；处理引言电测技术监督是电力系统的一个重要组成部分，定期做好电压互感器二次回路压降的检测工作，确保电能计量的准确性对核算运行经济技术指标，综合平衡及节约能源等都有重要意义。
在电力系统中开展电能计量的综合误差测试是实现电能正确计量的基本技术措施之一。
电能计量的综合误差包括电能表、电流互感器、电压互感器的计量误差以及电压互感器到电能表的二次回路线路压降。
长期以来，计量的准确性一般都只从电能表误差、电压互感器和电流互感器误差作考核，从而忽略了二次电压线路的压降损耗。
当电能表、互感器的计量误差符合国家有关规程规定时，由电压互感器二次侧到电能表端子之间二次回路线路的电压降（简称为PT二次电压降），将导致电压量测量产生偏差。
根据《电能计量装置技术管理规程》规定：“I、II类用于贸易结算的电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.25%；其他电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.5%。
”同时规定：“当二次回路负荷超过互感器额定二次负荷或二次回路电压降超差时应及时查明原因。
”本文以拜城发电厂开展电能计量综合误差测试现状调查为例证，进行分析。
一、现状分析1、电压互感器是一次和二次回路的重要元件，向测量仪器|仪表、继电器的线圈等供电，能正确反映电气设备的正常运行。
