quartus II和modelsim的基本使用

  • 格式：docx
  • 大小：3.12 MB
  • 文档页数：54

目录 1 quartus II 基本操作 ............................................................................................................... 3 （1）新建工程 ..................................................................................................................... 3 （2）文件的组织形式 ......................................................................................................... 7 （3）给工程添加一个文件 ................................................................................................. 7 （4）文件的编译 ............................................................................................................... 10 2Modelsim的基本使用 .......................................................................................................... 12 （1） 测试平台testbench ............................................................................................. 12 （2） 在modelsim中编写测试文件和用户设计的模块 ............................................ 12 （3） 基本仿真流程 ...................................................................................................... 14 1,creat the working design library ................................................................................... 14 2，compile the design uints ........................................................................................... 15 3，optimize the design ................................................................................................... 16 4，load the design .......................................................................................................... 17 5，run the simulation ..................................................................................................... 18 （4） modelsim 工程 .................................................................................................... 20 1,create a new project ..................................................................................................... 20 2，add objects to the project ......................................................................................... 21 3,compile the design ....................................................................................................... 21 4，optimize for design visibility ...................................................................................... 22 5,load the design ............................................................................................................. 22 （5） 使用多个库进行仿真 .......................................................................................... 22 1， 建立实验环境 ...................................................................................................... 22 2,新建工程 ...................................................................................................................... 23 3， 关联其他库 .......................................................................................................... 24 3 quartus II 和modelsim 的联合使用 .................................................................................. 27 （1）ip核的使用 ............................................................................................................... 27 （2）从quartus II调用modelsim进行仿真 .................................................................... 34 1，基本设置 ................................................................................................................... 34 2，仿真 ........................................................................................................................... 39 （3）modelsim 直接仿真quartus II的IP核。 ............................................................... 39 1，脚本记录文件 ........................................................................................................... 40 2，仿真需要的库 ........................................................................................................... 51 3,关联库并仿真 .............................................................................................................. 52 我所使用的是quartus II verison 11.1,使用的语言是verilog HDL,打开软件界面如下图所示：

1 quartus II 基本操作 （1）新建工程 选择file菜单下的new project wizard，会弹出如下图所示界面： 点击next，来到下面的页面： 第一栏要输入的是工程的存储路径，我输入的是：G:/code/verilog test/20150411_basic_tool/t1 第二栏是工程的名字： basic_tool 第三栏里会自动填入和工程名字一样的字符，默认工程中顶层模块的名字和工程名相同，顶层模块在工程的编写过程中是可以更改的，这个先不用管它。

需要注意的是路径必须是英文路径，文件夹和工程名字只能是英文字母或者”_”。 然后点击next进入如下

图所示的界面

合集下载

Quartus II 13.1 +ModelSim-Altera 10.1d (Quartus

Quartus II 13.1 +ModelSim-Altera 10.1d (Quartus

Quartus II 13.1 +ModelSim-Altera 10.1d仿真步骤华中科技大学自卓1701 吴宜正一、建立工程1、打开Quartus Ⅱ，点击new project图标即可新建一个Verilog工程，选好自己想要建立工程的文件夹，输入工程名和顶层实体名，点击next，进入下一步。

、2、可以向工程中加入已经存在的文件，如果没有点击next即可。

3、选取自己想要的器件，点击next即可。

4、在实验中最好在方框中选取Verilog HDL，以便之后编写Testbench文件。

点击next按钮。

之后finish即可。

5、添加Verilog文件在file菜单中选择new，之后输入自己的代码保存即可添加到工程中。

二、编译代码以二进制-ASCII码转化器为例输入代码后进行编译，编译可以按照以下步骤进行1、分析与综合。

点击菜单项Processing->start->Start Analysis &Synthesis也可以直接在工具栏找到。

如果编译成功，左下角窗口有如下显示。

2、全编译文件。

点击菜单项Processing->start compilation,或使用CTRL+L执行全编译。

执行后，如果程序没有问题左下角窗口有如下显示：三、电路仿真1、设定仿真工具此版本Quartus不提供仿真功能，需要调用Modelsim进行仿真，而如果要使用Modelsim 进行仿真首先要编写Testbench文件，在Quartus中，首先要设定仿真工具assignments-setting -EDA tool setting -simulation选择你需要的工具。

这里如果你使用的是下载Quartus时自动下载的ModelSim-Altera那么就选择这个，而如果使用的是单独下载的ModelSim那么就要选择ModelSim。

2. 自动产生测试激励文件模板：在菜单项中选择processing - start - Start test bench template writer3、添加testbench这时Quartus已经自动为你生成一个.vt文件，但是没有自动添加到你的工程内，需要自己去工程目录内寻找。

quartus编译modelsim

quartus编译modelsim

Quartus是由Altera公司（后来被Intel收购）开发的一款集成电路设计软件。

它被广泛应用于FPGA（现场可编程门阵列）的设计和编译，可以帮助工程师和设计师在设计过程中完成逻辑综合、布线和仿真等工作。

而ModelSim则是一款由Mentor Graphics公司开发的仿真工具，可用于对数字电路进行仿真和验证。

在使用Quartus进行FPGA设计时，通常需要进行逻辑设计、综合和布线等步骤，最终生成一个.bit文件或者.jic文件，用于下载到目标FPGA芯片中。

而在设计完成后，为了验证设计的正确性和功能性，我们可以使用ModelSim进行仿真，检查设计的电路在不同输入条件下的行为和输出情况。

下面将介绍在使用Quartus编译后如何在ModelSim中进行仿真：1. 导出仿真文件在Quartus中进行设计和编译完成后，需要导出相关的仿真文件。

这些文件通常包括原始的.verilog文件、综合后的.v文件、以及测试文件等。

在Quartus中可以通过设置来指定导出哪些文件，通常是选择“Generate Testbench Template”。

2. 创建仿真项目打开ModelSim软件，在界面中选择“File” -> “New” -> “Project”来创建一个新的仿真项目。

在弹出的对话框中选择项目的名称和存储路径，并设置好仿真项目的工作目录和文件夹结构。

3. 添加设计文件在ModelSim中，需要将Quartus导出的设计文件添加到仿真项目中。

可以通过选择“Project” -> “Add To Project”来添加.verilog文件、.v文件等到项目中。

4. 编写测试文件在ModelSim中需要编写测试文件来对设计的电路进行仿真。

测试文件通常是根据设计的输入和输出端口来编写，通过在时钟信号和输入值上进行控制，来验证设计的正确性和功能性。

5. 编译和运行仿真在ModelSim中，可以通过选择“Compile” -> “Compile All”来对设计文件和测试文件进行编译。

QuartusII 基本使用方法

QuartusII 基本使用方法

Quartus II 6.0的使用——以10进制计数器为例物理硬件基于康芯GW48—PK实验箱目录1 基于Quartus II的系统设计流程 (2)2 计数器的VHDL设计 (3)2.1 编辑设计文件 (3)2.2 创建工程 (5)2.3 编译前设置 (9)2.4 编译 (11)2.5 仿真 (13)2.6 引脚锁定 (17)2.7 编程下载 (18)附：本讲义所用VHDL程序源代码 (21)QuartusII 基本使用方法Altera 的QuartusII 提供了完整的多平台设计环境，能满足各种特定设计的需要，是单芯片可编程系统（SOPC）设计的综合性环境和SOPC 开发的基本设计工具，并为Atera DSP开发包进行系统模型设计提供了集成综合环境。

QuartusII 设计环境完全支持VHDL、V erilog的设计流程，其内部嵌有VHDL、V erilog 逻辑综合器。

QuartusII 也具备仿真功能，此外，与MA TLAB 和DSP Builder 结合，可以进行基于FPGA 的DSP 系统开发，是DSP 硬件系统实现的关键EDA 工具。

本章将以数个简单的例子详细介绍QuartusII 的使用方法，包括设计输入、综合与适配、仿真测试、优化设计和编程下载等方法。

1、基于Quartus II的系统设计流程Quartus II 的一般设计流程如图1所示，QuartusII 支持多种设计输入方法，如：原理图式图形设计输入、文本编辑、第三方工具等。

图 1 QuartusII 的设计流程2 计数器的VHDL 设计通过一个 4 位二进制计数器的设计实例，对QuartusII 的重要功能和使用方法作一些说明，并详细介绍QuartusII 的基本设计流程。

2.1 编辑设计文件首先建立工作库目录，以便设计工程项目的存储。

任何一项设计都是一项工程（Project），都必须首先为此工程建立一个放置与此工程相关的所有文件的文件夹。

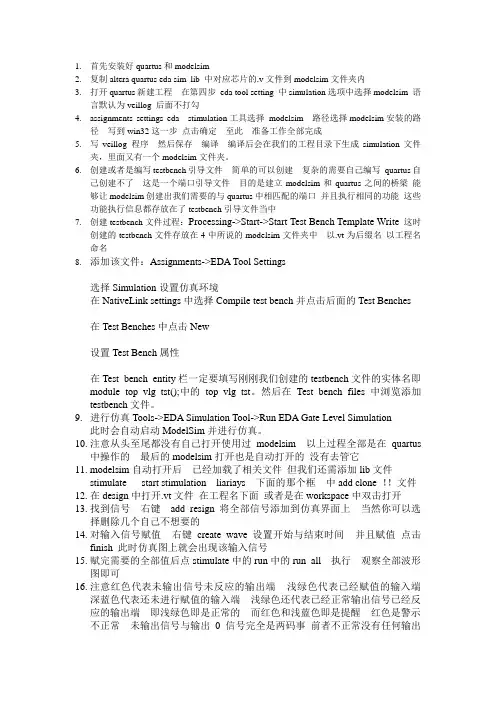

quartus与modelsim联合仿真步骤总结自己

quartus与modelsim联合仿真步骤总结自己

1.首先安装好quartus和modelsim2.复制altera quartus eda sim_lib 中对应芯片的.v文件到modelsim文件夹内3.打开quartus新建工程在第四步eda tool setting 中simulation选项中选择modelsim 语言默认为veillog 后面不打勾4.assignments settings eda stimulation工具选择modelsim 路径选择modelsim安装的路径写到win32这一步点击确定至此准备工作全部完成5.写veillog 程序然后保存编译编译后会在我们的工程目录下生成simulation文件夹，里面又有一个modelsim文件夹。

6.创建或者是编写testbench引导文件简单的可以创建复杂的需要自己编写quartus自己创建不了这是一个端口引导文件目的是建立modelsim和quartus之间的桥梁能够让modelsim创建出我们需要的与quartus中相匹配的端口并且执行相同的功能这些功能执行信息都存放在了testbench引导文件当中7.创建testbench文件过程：Processing->Start->Start Test Bench Template Write这时创建的testbench文件存放在4中所说的modelsim文件夹中以.vt为后缀名以工程名命名8.添加该文件：Assignments->EDA Tool Settings选择Simulation设置仿真环境在NativeLink settings中选择Compile test bench并点击后面的Test Benches 在Test Benches中点击New设置Test Bench属性在Test bench entity栏一定要填写刚刚我们创建的testbench文件的实体名即module top_vlg_tst();中的top_vlg_tst。
