薄透镜焦距的测量报告模板

薄透镜测焦距实验报告薄透镜测焦距实验报告引言：薄透镜是光学实验中常用的器件，它具有将光线聚焦或发散的能力。

测量薄透镜的焦距是我们研究光学性质的重要一环。

本实验通过测量薄透镜的物距和像距，利用薄透镜公式计算焦距，以此来验证光学公式的准确性。

实验装置：本实验所需的实验装置包括：薄透镜、光屏、物体、尺子、光源、支架等。

其中，薄透镜是实验的核心器件，光源用于发射光线，光屏用于观察像的位置，物体用于产生光线。

实验步骤：1. 将光源放置在支架上，调整光源的位置和角度，使其射出的光线平行。

2. 在光源的正对位置放置薄透镜，调整薄透镜的位置，使光线通过透镜的中心。

3. 在薄透镜的一侧放置物体，调整物体的位置和高度，使其与透镜的光轴平行。

4. 在物体的另一侧放置光屏，调整光屏的位置，使其与透镜的光轴平行。

5. 移动光屏，观察在不同位置的光屏上形成的像，记录下光屏与透镜的距离和像的位置。

实验结果：根据实验步骤所得到的数据，我们可以计算出薄透镜的焦距。

根据薄透镜公式：1/f = 1/v - 1/u，其中f为焦距，v为像距，u为物距。

通过测量得到的物距和像距，代入公式中，即可求得焦距的数值。

实验讨论：在实验过程中，我们发现像的位置随着光屏与透镜的距离变化而变化。

当光屏与透镜的距离接近焦距时，像的位置会发生较大的变化。

这是因为在光线通过透镜时，会发生折射现象，从而导致像的位置发生变化。

此外，我们还观察到了透镜的物距和像距之间的关系。

当物距增大时，像距会减小，反之亦然。

这与薄透镜公式中的1/v和1/u的关系是一致的。

通过实验数据的分析，我们可以验证薄透镜公式的准确性。

实验总结：通过本次实验，我们学习了如何测量薄透镜的焦距，并验证了薄透镜公式的准确性。

实验过程中，我们需要注意光线的平行性、透镜的位置和角度的调整，以及物体和光屏的位置的调整。

这些步骤的准确性和精确度对于实验结果的准确性有着重要的影响。

通过实验，我们不仅加深了对光学原理的理解，还培养了实验操作的能力和数据分析的能力。

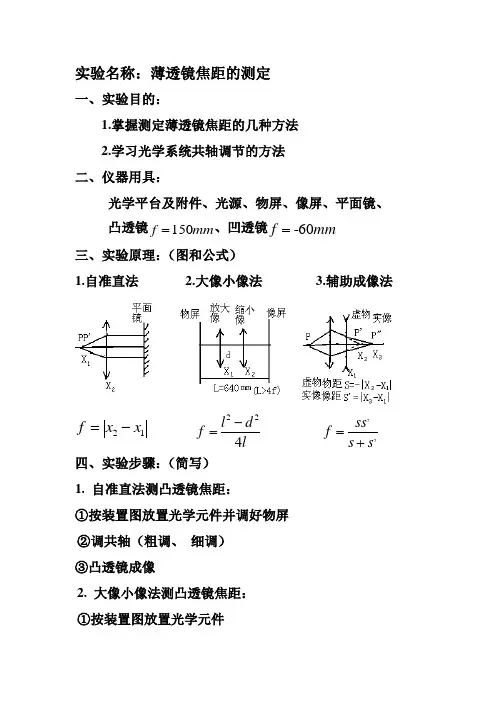

实验名称：薄透镜焦距的测定一、实验目的：1.掌握测定薄透镜焦距的几种方法2.学习光学系统共轴调节的方法 二、仪器用具：光学平台及附件、光源、物屏、像屏、平面镜、 凸透镜mm f 150= 、凹透镜mm f 60-= 三、实验原理：（图和公式）1.自准直法2.大像小像法3.辅助成像法12x x f -= ld l f 422-=,,s s ss f += 四、实验步骤：（简写） 1. 自准直法测凸透镜焦距： ①按装置图放置光学元件并调好物屏 ②调共轴（粗调、 细调） ③凸透镜成像2. 大像小像法测凸透镜焦距： ①按装置图放置光学元件②调共轴③凸透镜成大像、成小像 3.辅助成像法测凹透镜焦距：①按装置图放置凸透镜，凸透镜成像p ’②按装置图放置凹透镜，调共轴，凹透镜成像P” 五、实验数据：1. 自准直法测凸透镜焦距：单位:mm mm 5.0=∆仪2. 大像小像法测凸透镜焦距:物屏像屏间距mm l640= 单位:mm mm 5.0=∆仪3.辅助成像法测凹透镜焦距: 单位:mm mm 5.0=∆仪六、数据处理及误差分析：1. 自准直法测凸透镜焦距：=∑=n x x i 22 =-=12x x f = =--∑=)1()(2222n n x x s i xA 类不确定度===2214.1683.02x x s s t sB 类不确定度：=ju 0.683=∆仪合成不确定度：=+=2222j x u s U==∂∂=2222)(x x f U U x fU = 结果表示: =±=f U f f ==fU E f2.大像小像法测凸透镜焦距：=∑=n x x i 11 =∑=n x x i 22 =∑=n d d i =-=ld l f 422 ==--∑=)1()(2111n n x x s i x =--∑=)1()(2222n n x x s i xA 类不确定度：===1114.1683.01x x s s t s ===2214.1683.02x x s s t sB 类不确定度：=ju 0.683=∆仪合成不确定度： =+=2211j x u s U =+=2222j x u s U22222121212)()(x x x x f U U ld U x f U x f U +=∂∂+∂∂== = 结果表示：=±=f U f f ==fU E f3.辅助成像法测凹透镜焦距：=∑=n f f i = =--∑=)1()(2n n f f s i fA 类不确定度===f f s s t s 14.1683.0B 类不确定度：=ju 0.683=∆仪合成不确定度：=+=22j f u s U =结果表示：=±=f U f f ==fU E f七、实验结论或结果：1.自准直法测凸透镜焦距的结果表示： =±=f U f f==fU E f2.大像小像法测凸透镜焦距的结果表示：=±=f U f f ==fU E f3.辅助成像法测凹透镜焦距的结果表示：=±=f U f f ==fU E f。

一、实验目的1. 理解薄透镜成像的基本原理。

2. 掌握使用不同方法测量薄透镜焦距的实验技能。

3. 学习光学系统的共轴调节和光路分析。

二、实验原理薄透镜成像遵循光学成像公式，即透镜成像公式：\[ \frac{1}{f} = \frac{1}{u} + \frac{1}{v} \]其中，\( f \) 为透镜焦距，\( u \) 为物距，\( v \) 为像距。

本实验采用以下方法测量透镜焦距：1. 自准直法：利用透镜将平行光聚焦，通过调整物距使光斑成像于物上，测量物距即为焦距。

2. 物距-像距法：在已知物距和像距的情况下，利用透镜成像公式计算焦距。

3. 位移法（贝塞尔法）：通过移动透镜位置，使像屏上出现两次清晰的像，根据位移量和成像规律计算焦距。

三、实验仪器1. 薄透镜2. 平面反射镜3. 狭缝光源4. 物屏5. 光具座6. 刻度尺7. 计算器四、实验步骤1. 自准直法：- 将薄透镜置于光具座上，使透镜主光轴与光具座平行。

- 将狭缝光源放置于透镜前，调整光源位置使光束通过透镜。

- 在透镜后放置平面反射镜，调整反射镜角度使光束反射回狭缝光源。

- 移动透镜位置，直至狭缝光源上的光斑与狭缝重合，此时物距等于焦距。

- 记录物距值。

2. 物距-像距法：- 将薄透镜置于光具座上，使透镜主光轴与光具座平行。

- 将狭缝光源放置于透镜前，调整光源位置使光束通过透镜。

- 在透镜后放置物屏，调整物屏位置使光束在物屏上成像。

- 测量物距 \( u \) 和像距 \( v \)，代入透镜成像公式计算焦距 \( f \)。

3. 位移法（贝塞尔法）：- 将薄透镜置于光具座上，使透镜主光轴与光具座平行。

- 将狭缝光源放置于透镜前，调整光源位置使光束通过透镜。

- 在透镜后放置物屏，调整物屏位置使光束在物屏上成像。

- 移动透镜位置，使像屏上出现两次清晰的像。

- 测量透镜的位移量 \( d \)。

- 根据物像的共轭对称性质，计算焦距 \( f \)。

实验一 薄透镜焦距的测定实验目的1.学会调节光学系统使之共轴,并了解视差原理的实际应用;2.掌握薄透镜焦距的常用测定方法;实验仪器和用具光具座,会聚透镜,物屏,白屏,光源实验原理 详细见P39-41. 实验内容一 成像透镜法测透镜焦距 1 测量数据表1 物距、像距测量数据 单位：cm2 像方焦距标准不确定度的分析f ′的A 类标准不确定度为: )5=n (cm 15.0=)1-n (n )f ′-f ′(=)f ′(U ∑2iAB 类不确定度:cm 03.03cm05.03Δ=)f ′(U B ＝＝仪;f ′的总标准不确定度为: cm 15.0=)f ′(U +)f ′(U =)f ′(U 2B 2A C 故测得的透镜的像方焦距为:cm )15.0±94.14(=f ′. 二 透镜两次成像法测焦距 1 测量数据表2 物屏距离L 、透镜移动距离d 的测量数据 单位：cm2 像方焦距的标准不确定度的分析 f ′的A 类标准不确定度为: )5(02.0)1-()-()(∑2==''='n cm n n f f f U iAB 类不确定度:cm 03.03cm05.03Δ=)f ′(U B ＝＝仪(测量均匀分布取3=C );f ′的总标准不确定度为: cm 04.0=)f ′(U +)f ′(U =)f ′(U 2B 2AC 故,测得透镜的像方焦距为:cm )04.0±04.15(=f ′.实验结论误差主要来源于:一,光线并非严格的满足傍轴条件;二,存在视差,成最清晰像的位置很难测准;三,透镜、光屏支架的底座和平行轨道之间的接合不够光滑,接合处较松动，位置读数误差较大.采用多次测量求平均值可以减少误差,由测量的不确定度可以确定测量的误差在允许的范围之内.。
