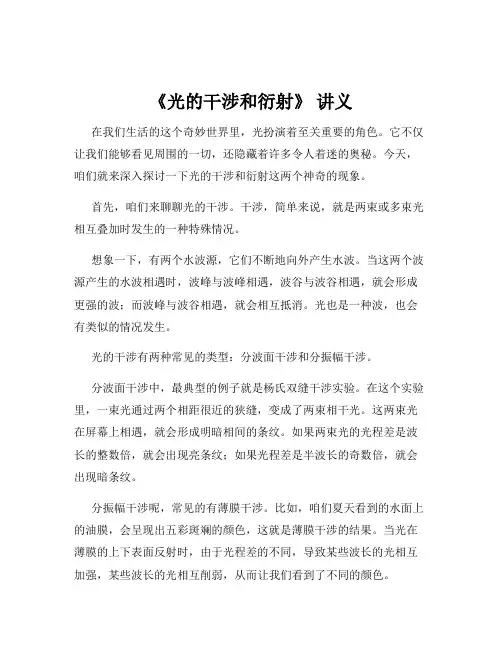

《光的干涉和衍射》讲义在我们生活的这个奇妙世界里，光扮演着至关重要的角色。
它不仅让我们能够看见周围的一切，还隐藏着许多令人着迷的奥秘。
今天，咱们就来深入探讨一下光的干涉和衍射这两个神奇的现象。
首先，咱们来聊聊光的干涉。
干涉，简单来说，就是两束或多束光相互叠加时发生的一种特殊情况。
想象一下，有两个水波源，它们不断地向外产生水波。
当这两个波源产生的水波相遇时，波峰与波峰相遇，波谷与波谷相遇，就会形成更强的波；而波峰与波谷相遇，就会相互抵消。
光也是一种波，也会有类似的情况发生。
光的干涉有两种常见的类型：分波面干涉和分振幅干涉。
分波面干涉中，最典型的例子就是杨氏双缝干涉实验。
在这个实验里，一束光通过两个相距很近的狭缝，变成了两束相干光。
这两束光在屏幕上相遇，就会形成明暗相间的条纹。
如果两束光的光程差是波长的整数倍，就会出现亮条纹；如果光程差是半波长的奇数倍，就会出现暗条纹。
分振幅干涉呢，常见的有薄膜干涉。
比如，咱们夏天看到的水面上的油膜，会呈现出五彩斑斓的颜色，这就是薄膜干涉的结果。
当光在薄膜的上下表面反射时，由于光程差的不同，导致某些波长的光相互加强，某些波长的光相互削弱，从而让我们看到了不同的颜色。
光的干涉在实际生活中有很多应用。
比如，在光学检测中，可以利用干涉条纹来检测光学元件表面的平整度。
如果表面平整度高，干涉条纹就会均匀、规则；如果表面不平整，干涉条纹就会出现弯曲或变形。
接下来，咱们再说说光的衍射。
衍射呢，指的是光在传播过程中，遇到障碍物或小孔时，光线不再沿着直线传播，而是绕过障碍物或从小孔边缘扩散开来的现象。
就好像水波遇到障碍物时，会绕过去继续传播一样，光也有这样的特性。

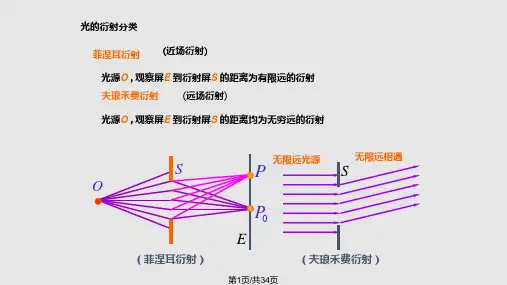

衍射现象可以分为菲涅尔衍射和夫琅禾费衍射。
菲涅尔衍射是指光源和观察屏距离衍射屏都不是无限远的情况；夫琅禾费衍射则是指光源和观察屏距离衍射屏都为无限远的情况。
在日常生活中，我们也能观察到光的衍射现象。
比如，当我们通过一个很小的狭缝观察远处的灯光时，会看到灯光的边缘模糊不清，这就是光的衍射。
《光的干涉和衍射》讲义一、光的本质在深入探讨光的干涉和衍射现象之前，我们先来了解一下光的本质。
光，一直以来都是物理学中一个令人着迷的研究对象。
经过众多科学家的不懈努力，我们现在知道，光具有波粒二象性。
从粒子的角度来看，光由一个个被称为光子的微小能量包组成。
而从波动的角度，光可以被看作是一种电磁波，具有波长、频率和振幅等特性。
二、光的干涉光的干涉是指两列或多列光波在空间相遇时，相互叠加，在某些区域始终加强，在另一些区域始终减弱，形成稳定的强弱分布的现象。
我们可以通过杨氏双缝干涉实验来直观地理解光的干涉。
在这个实验中，一束光通过两个相距很近的狭缝，在后面的屏幕上会出现明暗相间的条纹。
这是因为从两个狭缝出来的光相当于两个相干光源，它们的光波在屏幕上相遇时发生了干涉。
那么，为什么会出现明暗相间的条纹呢？当两列光波的波峰和波峰相遇，或者波谷和波谷相遇时，就会相互加强，形成亮条纹；而当波峰和波谷相遇时，就会相互抵消，形成暗条纹。
光的干涉在日常生活中也有很多应用。
比如，在光学精密测量中，利用干涉原理可以测量微小的长度变化、表面平整度等；在薄膜干涉中，我们可以看到肥皂泡、水面上的油膜呈现出五彩斑斓的颜色。
三、光的衍射光的衍射则是指光在传播过程中，遇到障碍物或小孔时，光线偏离直线传播而进入几何阴影区，并在屏幕上出现光强不均匀分布的现象。
一个经典的例子是单缝衍射。
当一束光通过一个狭窄的单缝时，在屏幕上不再是一条清晰的直线，而是出现中央亮纹较宽，两侧亮度逐渐减弱的条纹分布。
衍射现象的产生是因为光波在传播过程中，波面上的每一点都可以看作是新的波源，这些子波相互叠加，从而导致了光的衍射。
衍射现象在很多方面都有着重要的应用。
例如，在光学仪器的设计中，需要考虑衍射的影响来提高分辨率；在 X 射线衍射中，可以用于分析晶体的结构。
四、干涉和衍射的联系与区别光的干涉和衍射既有联系又有区别。
联系在于，它们都是光的波动性的表现，都遵循波动的基本规律。

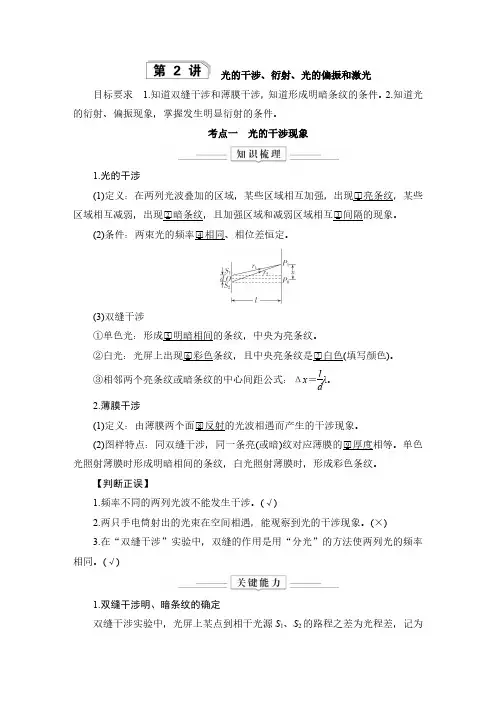

光的干涉、衍射、光的偏振和激光目标要求 1.知道双缝干涉和薄膜干涉，知道形成明暗条纹的条件。
2.知道光的衍射、偏振现象，掌握发生明显衍射的条件。
考点一光的干涉现象1.光的干涉(1)定义：在两列光波叠加的区域，某些区域相互加强，出现□1亮条纹，某些区域相互减弱，出现□2暗条纹，且加强区域和减弱区域相互□3间隔的现象。
(2)条件：两束光的频率□4相同、相位差恒定。
(3)双缝干涉①单色光：形成□5明暗相间的条纹，中央为亮条纹。
②白光：光屏上出现□6彩色条纹，且中央亮条纹是□7白色(填写颜色)。
③相邻两个亮条纹或暗条纹的中心间距公式：Δx ＝l dλ。
2.薄膜干涉(1)定义：由薄膜两个面□8反射的光波相遇而产生的干涉现象。
(2)图样特点：同双缝干涉，同一条亮(或暗)纹对应薄膜的□9厚度相等。
单色光照射薄膜时形成明暗相间的条纹，白光照射薄膜时，形成彩色条纹。
【判断正误】1.频率不同的两列光波不能发生干涉。
(√)2.两只手电筒射出的光束在空间相遇，能观察到光的干涉现象。
(×)3.在“双缝干涉”实验中，双缝的作用是用“分光”的方法使两列光的频率相同。
(√)1.双缝干涉明、暗条纹的确定双缝干涉实验中，光屏上某点到相干光源S 1、S 2的路程之差为光程差，记为Δr 。
如图所示。
甲乙(1)若光程差Δr 是波长λ的整倍数，即Δr ＝nλ(n ＝0，1，2，3，…)，P 点将出现亮条纹。
(2)若光程差Δr 是半波长的奇数倍，即Δr ＝(2n ＋1)λ2(n ＝0，1，2，3，…)，P 点将出现暗条纹。
(3)屏上到双缝S 1、S 2距离相等的点即为加强点，故双缝干涉中央条纹为亮条纹。
2.薄膜干涉(1)如图所示，竖直的肥皂薄膜，由于重力的作用，形成上薄下厚的楔形。
(2)光照射到薄膜上时，在膜的前表面AA ′和后表面BB ′分别反射出来，形成两列频率相同的光波，并且叠加。
(3)明暗条纹的判断方法①在P 1、P 2处，两个表面反射回来的两列光波的光程差Δr 等于波长的整数倍，即Δr ＝kλ介(k ＝1，2，3，…)，薄膜上出现亮条纹。
