电阻的测量导学案

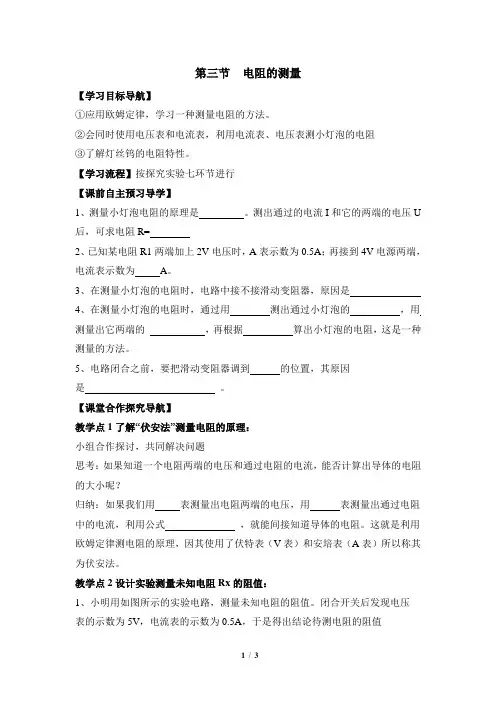

第三节电阻的测量【学习目标导航】①应用欧姆定律，学习一种测量电阻的方法。

②会同时使用电压表和电流表，利用电流表、电压表测小灯泡的电阻③了解灯丝钨的电阻特性。

【学习流程】按探究实验七环节进行【课前自主预习导学】1、测量小灯泡电阻的原理是。

测出通过的电流I和它的两端的电压U 后，可求电阻R=2、已知某电阻R1两端加上2V电压时，A表示数为0.5A；再接到4V电源两端，电流表示数为A。

3、在测量小灯泡的电阻时，电路中接不接滑动变阻器，原因是4、在测量小灯泡的电阻时，通过用测出通过小灯泡的，用测量出它两端的，再根据算出小灯泡的电阻，这是一种测量的方法。

5、电路闭合之前，要把滑动变阻器调到的位置，其原因是。

【课堂合作探究导航】教学点1了解“伏安法”测量电阻的原理：小组合作探讨，共同解决问题思考：如果知道一个电阻两端的电压和通过电阻的电流，能否计算出导体的电阻的大小呢？归纳：如果我们用表测量出电阻两端的电压，用表测量出通过电阻中的电流，利用公式，就能间接知道导体的电阻。

这就是利用欧姆定律测电阻的原理，因其使用了伏特表（V表）和安培表（A表）所以称其为伏安法。

教学点2设计实验测量未知电阻Rx的阻值：1、小明用如图所示的实验电路，测量未知电阻的阻值。

闭合开关后发现电压表的示数为5V，电流表的示数为0.5A，于是得出结论待测电阻的阻值为Ω。

你认为小明的实验合理吗？为什么？如果不合理应该怎么办？2、请画出你们组认为合理的电路图。

比小明的实验多了，它在电路中主要起到作用，因而可以。

进行试验。

根据你自己设计的电路图，连接实物图。

注意*连接电路时开关要处于的位置。

闭合开关前滑动变阻器的滑片要滑到阻值端。

注意分工合作！！将你们测量的数据填写在表格中，并计算出电阻值。

实验次数电压U（V）电流I（A）电阻R（Ω）123观察你们测量的电阻值，有规律么？为什么。

你认为你所测量的电阻值应该是多少？。

多次测量取平均值是减小测量误差的重要方法之一。

第十七章欧姆定律第3节电阻的测量第1课时伏安法测电阻【知识目标】【教学过程】情景导入爷爷的收音机坏了，小聪和小明决定把它修好，经过检查发现一只标注模糊的电阻引线断了，需要更换，怎样才能知道它的电阻值呢？这时小明犯了愁？聪明的你能够替小明想一想办法吗？这节课我们就来解决这个问题，从而导入新课。

合作探究探究点一测量定值电阻的阻值1．设计实验：从情景导入中让学生讨论、探究如何测量出一个定值电阻的阻值？需要哪些测量工具？电路图如何设计？学生总结：用电压表和电流表测量分别测量出未知电阻的电压和电流，然后通过公式U计算出电阻的阻值。

电路图为：RI归纳总结：为了减小误差，采用通过滑动变阻器改变定值电阻两端的电压来获取多组电压值和电流值，利用多次测量求平均值的方法来得出电阻的阻值。

故电路图如下：2.进行实验:活动1：让学生根据经验分析，在连接实物图时应该注意哪些问题？并适当的整理。

学生总结：（1）连接实物图时，开关应该断开，滑动变阻器应该滑到最大值。

（2）电流表和电压表的量程选择要正确，两表的连接方式、接线柱接法要正确。

滑动变阻器的接法要正确。

活动2：小组之间交流分析需要测量的数据和记录的数据，划片移动的次数。

设计出实验表格，并记录数据。

3．分析与论证通过实验数据，让学生分析根据实验数据你能够得出的实验结论有哪些？归纳总结：（1）当定值电阻两端的电压改变时，通过它的电流也随之改变，但电压与电流的比值不变，即电阻不变；（2）同时证明了导体的电阻是导体本身的一种性质，它的大小由材料、长度和横截面积决定，与电压和电流无关。

4．交流与评估实验完成后，让每一个小组进行评估自己组的实验过程。

师做最后的归纳总结。

归纳总结：（1）连接电路时，开关应该处于断开状态；（2）连接实物图时，滑动变阻器应该“一上一下”接入电路中，且滑到最大值。

（3）滑动变阻器有两个作用：一个是保护电路，另一个是改变定值电阻两端的电压；（4）电流表、电压表的“+”“-”接线柱接法是否正确。

八年级物理（下）教学设计7.3 测量小灯泡的电阻设计人：王通设计时间：教学目标1、应用欧姆定律，学习一种测量电阻的方法。

2、会同时使用电压表和电流表，了解钨的电阻特性。

3、通过测量小灯泡的电阻，了解欧姆定律的应用。

学习目标：1、知道用电压表和电流表测电阻的原理2、会同时使用电压表和电流表测量导体的电阻3、了解灯丝电阻的特性学习重点：应用伏安法测量小灯泡电阻的原理及方法。

学习难点：“伏安法”测电阻实验过程，及对灯泡电阻特性的了解。

课前预习1、欧姆定律的内容是表达式是两个变形式分别是2、导体中的电流可以用表测量，导体两端的电压可以用表测量。

某手电筒小灯泡两端的电压是2.5V,用电流表测得它的电流是220mA，则这个小灯泡的电阻是欧姆。

3、要想测量小灯泡的电阻，可以用________表和_____________表同时测量出灯泡工作时的___________值和______值，根据欧姆定律的变形公式R＝____________就可以计算出小灯泡的电阻，此方法就是伏安法课内探究：测量小灯泡的电阻1、实验原理：2、实验器材：3、实验电路图设计并按照电路图连接实物图：活动一、实验中要特别注意的问题：A、观察实验中的小灯泡上的字样，了解其正常工作时的电压值是。

B、进行实物连接时开关要，调节滑动变阻器之前要先想好，朝哪个方向移动滑片时灯泡中的电流变小，闭合开关之前应该先调整滑动变阻器的滑片，使它处于连入电路中电阻最的位置。

（使它处于使电路中的电流最小的位置）C 测量时应从灯泡的额定电压逐次降低。

D、电流表、电压表的接线要正确，量程选择要合适。

E、每次测量通电时间不能很长，当每取完一组数据后应立即断开电路，经过一段时间后，才能再闭合开关，继续进行实验。

活动二、分析与论证1）电路闭合之前为什么要把变阻器调到使电路中电流最小的位置？2）滑动变阻器在电路中起什么作用？A、 B、3）求电阻平均值的目的是什么？4）温度对灯丝的电阻有什么样的影响？活动三、评估与交流1）每次测出的电阻值是相同的吗？有什么规律？为什么会有这样的结果呢？2）每次测量通电时间的长短对测量结果有没有影响？具体是什么？3）你在实验中有没有失误的地方？拓展提升1、如图所示的电路，合上开关，小灯泡正常发光若将小灯泡和电流表的位置互换，则合上开关后的现象是（）A．小灯泡不发光 B．小灯泡会烧坏C．小灯泡仍正常发光 D．电压表和电流表都没有示数2.给你一只阻值已知的电阻R 和一只待测电阻R ，如果只有两只电流表或两只电压表，你能测出R 的电阻吗？如果能，请画出电路图，并写出R 的表达式。

《电阻的测量》导学案.知识回顾1、电路的三个基本物理量：I表示( ) ，用( )测量，应与被测用电器（）联。

U表示( ) ，用( )测量，应与被测用电器（）联。

R表示( ) 其大小与（）（）（）（）有关。

2、欧姆定律内容（）3、表达式（），变形式（）（）结合欧姆定律思考如何测电阻？1、简单写出依据及思路。

2、如何改变待测电阻两端电压？（）3、滑动变阻器的作用？（）一、测定值电阻：实验目的：实验原理：实验器材：1、设计实验电路：（电路图画在下面）2根据电路图链接下面实物图：电阻是导体本身的（），和导体中的（）及导体两端的（）无关多次测量的目的：二、想想做做：测小灯泡电阻值（阅读课本想想做做内容并设计测小灯泡电阻的实验）1、设计电路图（电路图画在下面）2根据电路图链接下面实物图：4、分析论证：每次算出电阻值相同吗？有什么变化规律？如何解释上诉现象？此时还有必要求电阻平均值吗？多次测量的目的是什么？三、随堂练习1、一个正常工作电压为3.8V的小灯泡,小明在1.2V下测出它的电阻,接着又将灯泡两端电压调到3.8V小明发现后一次电阻比第一次大得多,这是因为( )A实验方法不对 B试验误差 C道题的电阻跟温度有关 D实验错误2、小东同学做“测量小灯泡电阻”的实验：(1) 请完成如图所示实验电路的连接。

(2) 排除故障后，小东调节滑动变阻器使电压表的示数为图（甲）所示，此时电流表的示数如图（乙）所示，小灯泡的电阻是Ω。

3、小红设计了图17.4-4 所示的电路。

实验时，已知R1为40 Ω。

在闭合S 的情况下，断开S1时电压表的读数是2.0 V，闭合S1时电压表的示数是2.8 V。

整个实验过程中电池的电压不变，求被测电阻R2 .（结合本题思考只用一个电压表或电流表能否测电阻，可怎样设计电路）。
