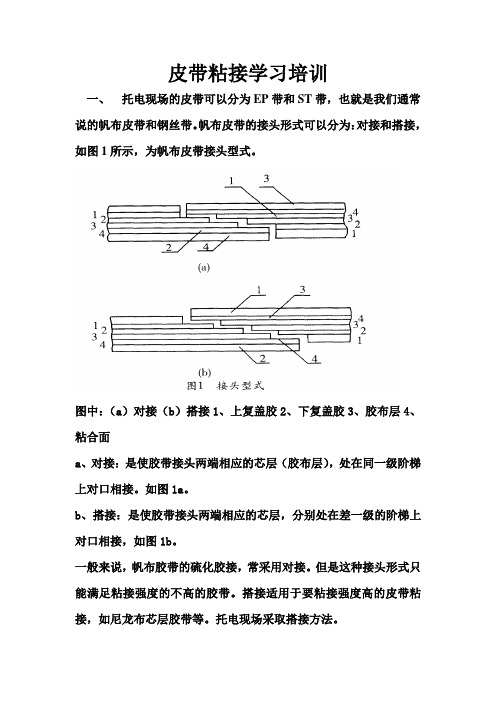

皮带粘接学习培训一、托电现场的皮带可以分为EP带和ST带，也就是我们通常说的帆布皮带和钢丝带。
帆布皮带的接头形式可以分为：对接和搭接，如图1所示，为帆布皮带接头型式。
图中：（a）对接（b）搭接1、上复盖胶2、下复盖胶3、胶布层4、粘合面a、对接：是使胶带接头两端相应的芯层（胶布层），处在同一级阶梯上对口相接。
如图1a。
b、搭接：是使胶带接头两端相应的芯层，分别处在差一级的阶梯上对口相接，如图1b。
一般来说，帆布胶带的硫化胶接，常采用对接。
但是这种接头形式只能满足粘接强度的不高的胶带。
搭接适用于要粘接强度高的皮带粘接，如尼龙布芯层胶带等。
托电现场采取搭接方法。
二、接头强度计算所谓接头强度的计算，是胶带硫化胶接后，接头抗张强力与胶带本体抗张强力之比。
一般，胶带接头的抗张强力是由试验测来的；而本身抗张强力是胶带厂或资料提供的。
上述两种接头型式，其强度效率，直观的讲，搭接比对接高，这从公式（1）和（2）清楚估算出来。
搭接：η＝95％―――――――（1）对接：η＝i-1／i*95%――――－（2）式中：η――强度效率；I――胶带芯层（层数）；95％――考虑到在制作接头阶梯时，对芯层由5％的强度损失。
然而，这是国内传统皮带粘接的强度计算，可依据性较小，在天津学习的过程中，讲师用另一种观点来证明了皮带接头强度的计算，公式为：1/织物层数*（皮带层数-1）。
例如：1、三层的皮带两个台阶，1/3*（3-1）=67%；2、六层的皮带五个台阶，1/6*（6-1）=80%；从而证明了，皮带层数越高，阶梯的强度越大。
而这种皮带强度粘接的计算方法，还是可以让人接受的，现场可依据性强，参考价值高。
我个人而言还是较为支持这种观点的。
三、接头的阶梯型式接头的阶梯剖切口角度，是胶带接头型式的另一个重要因数。
一般，接头阶梯型式，可以分为四种，如图2所示。
直角形（或称直角），剖切口与胶带中心线成直角，如图2a。
斜角形或称斜口，剖切口与胶带中心线成斜角，如图2b。

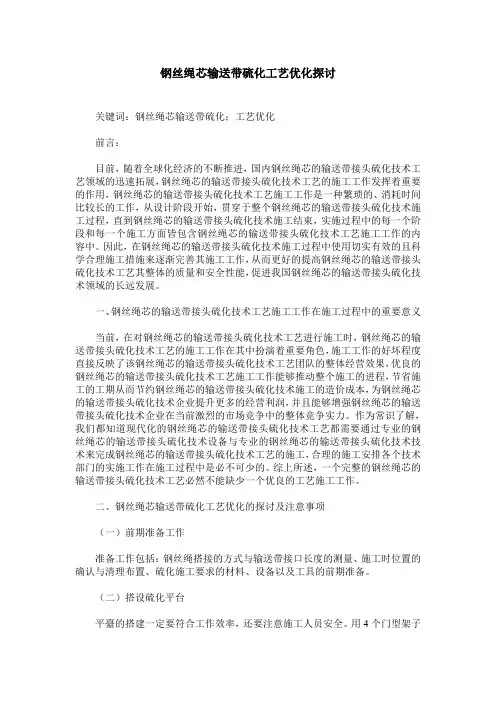

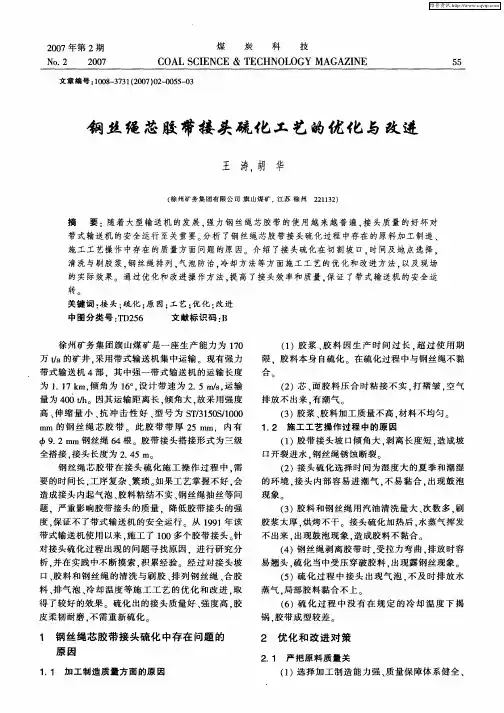

钢丝绳芯输送带硫化工艺优化探讨关键词：钢丝绳芯输送带硫化；工艺优化前言：目前，随着全球化经济的不断推进，国内钢丝绳芯的输送带接头硫化技术工艺领域的迅速拓展，钢丝绳芯的输送带接头硫化技术工艺的施工工作发挥着重要的作用，钢丝绳芯的输送带接头硫化技术工艺施工工作是一种繁琐的、消耗时间比较长的工作，从设计阶段开始，贯穿于整个钢丝绳芯的输送带接头硫化技术施工过程，直到钢丝绳芯的输送带接头硫化技术施工结束，实施过程中的每一个阶段和每一个施工方面皆包含钢丝绳芯的输送带接头硫化技术工艺施工工作的内容中。
因此，在钢丝绳芯的输送带接头硫化技术施工过程中使用切实有效的且科学合理施工措施来逐渐完善其施工工作，从而更好的提高钢丝绳芯的输送带接头硫化技术工艺其整体的质量和安全性能，促进我国钢丝绳芯的输送带接头硫化技术领域的长远发展。
一、钢丝绳芯的输送带接头硫化技术工艺施工工作在施工过程中的重要意义当前，在对钢丝绳芯的输送带接头硫化技术工艺进行施工时，钢丝绳芯的输送带接头硫化技术工艺的施工工作在其中扮演着重要角色，施工工作的好坏程度直接反映了该钢丝绳芯的输送带接头硫化技术工艺团队的整体经营效果，优良的钢丝绳芯的输送带接头硫化技术工艺施工工作能够推动整个施工的进程，节省施工的工期从而节约钢丝绳芯的输送带接头硫化技术施工的造价成本，为钢丝绳芯的输送带接头硫化技术企业提升更多的经营利润，并且能够增强钢丝绳芯的输送带接头硫化技术企业在当前激烈的市场竞争中的整体竞争实力。
作为常识了解，我们都知道现代化的钢丝绳芯的输送带接头硫化技术工艺都需要通过专业的钢丝绳芯的输送带接头硫化技术设备与专业的钢丝绳芯的输送带接头硫化技术技术来完成钢丝绳芯的输送带接头硫化技术工艺的施工，合理的施工安排各个技术部门的实施工作在施工过程中是必不可少的。
综上所述，一个完整的钢丝绳芯的输送带接头硫化技术工艺必然不能缺少一个优良的工艺施工工作。
二、钢丝绳芯输送带硫化工艺优化的探讨及注意事项（一）前期准备工作准备工作包括：钢丝绳搭接的方式与输送带接口长度的测量、施工时位置的确认与清理布置、硫化施工要求的材料、设备以及工具的前期准备。

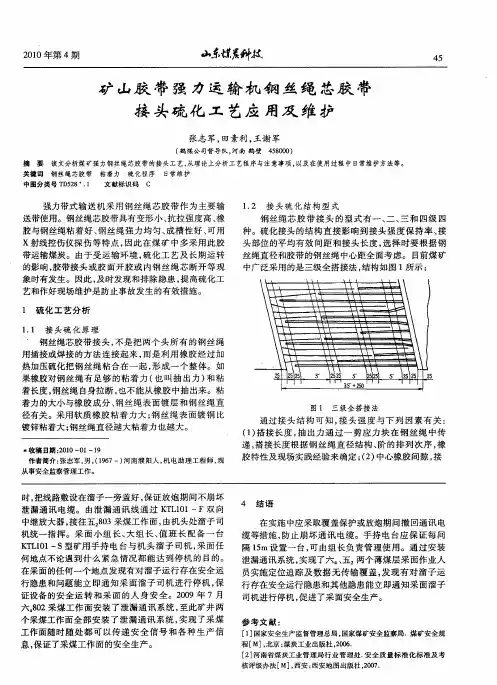

钢丝绳芯胶带接头硫化施工工艺一、所需工具、材料1、剥皮带刀具；2、手提打磨机；3、钢丝针轮4、硫化器；5、胶料；6、120#汽油（或甲苯）；7、利克钠；8、塑料桶；9、橡胶手套；10、口罩；11、温度计；12、1m钢板尺；13、宽座角尺1250800；14、钢丝大剪；15、布剪子；16、白色的确良布；17、20#砂纸；18、白粉笔；19、木锉；20、钢丝刷子；21、大锤；22、手锤；23、扁铲；24、3t、5t导链；25、5分钢丝绳；26、5分钢丝绳卡；27、扫帚；二、施工工艺* 胶带接头形式：四段法嵌条法接头长度：2090mm胶料：采用上海胶带股份有限公司提供的胶料及厂家推荐的汽油标号（120#汽油或甲苯）胶料的配制：用厂家提供的芯胶片和120#汽油或甲苯配制配比：芯胶片（kg）∶汽油（kg）=1∶3－5**胶带接头工艺顺序及要求：2.1作业场所的设置在输送机架上，搭制两个作业平台，中间放置硫化平板。
注意平板与作业台在一直线；下热板与平台标面在一个平面上。
2.2定尺寸：2.2.1初定位置重叠胶带两端，决定接头加工的初步位置；2.2.2定胶带中心线确定三点胶带带宽的中点（各点相距一米以上.其中两点在胶带切割线以外），根据此三点，划出胶带中心线，并做出不会被擦去的记号；2.2.3划接头基准线根据接头形式、尺寸划接头基准线，包括20度偏转线、切削线、边胶切割线、硫化过度区线。
2.3破剥覆盖胶层；沿切削线，以30度斜角切入上、下覆盖胶层和边胶、深度达钢绳。
沿钢绳切去边胶，破剥去上、下覆盖胶层。
2.4划节距线：根据最低段长（节距）和接头形式；分别划出节距线：2.5割剥钢绳间橡胶：切削钢绳间橡胶，钢绳周围保留0.5mm左右余胶。
2.6切断钢绳：根据节距线切断钢绳：如图：A向19451945 1295 695695 129518951895 1195 795795 119519451945A向2.7打毛：对钢绳表面的橡胶，用钢丝针轮进行打毛。

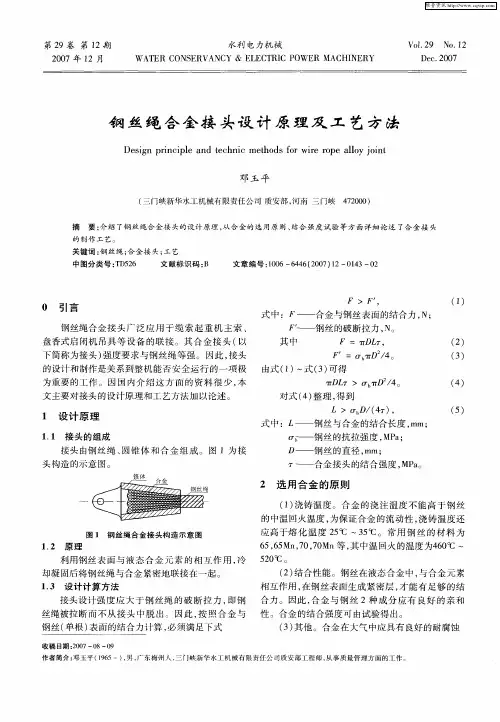

.钢丝绳连接方式及安全要求斜楔固编结法、钢丝绳的绳端固定连接有五种：绳卡固定法、压套法、定法、灌铅法、压板固结法。
其使用应符合以下现行国家现施工机械使用的钢丝绳为纤维芯钢丝绳， Ctrl标准及行业规范（按点击进入网页链接）：《铁路工程施工安全技术规程》（TB10301-2009）《钢丝绳》（GB/T8918） GB/T 6946-2008）《钢丝绳铝合金压制接头》（(LD48-93) 《起重机械吊具与索具安全规程》编结法1.倍，总长不得20钢丝绳接头采用插接方式，其插接长度不小于直径的。
短于300mm并且至少五次中的三次用整股手工插编操作对每一股至少应穿插五次，穿插。
对于平滑过渡的插接头，可以用切去部分钢丝的绳股作最后一次或二次穿插。
（现场为三次整股穿插，6股共18针）机械插编操作由三股穿插四次，另外三股穿插五次而成。
(穿插27次) 对每股钢丝绳端头进行熔接处理。
插编部分的绳芯不得外露，各股要紧密，不能有松动的现象。
插编后的绳股切头要平整，不得有明显的扭曲。
2.卡接法使用索卡连接的方法适用于非起重钢丝绳接头连接。
（现场吊运油顶用钢丝绳使用这种方法）'..绳卡的方向和固定处的强应注意绳卡数量、用绳卡固定时，绳卡间距、度。
钢丝绳破断拉力。
必须经常检查卡接法紧固情况，连接强度不小于 85%绳卡压板应在钢丝绳长头一边，经验法为绳卡子间距不小于钢丝绳直6倍。
其规范如下：径与钢丝绳直径匹配的卡子数量和间距3.压套法应用可靠的工艺方法使铝合金套与钢丝绳紧密乖固地贴合连接强度应达到钢丝绳的破断拉力。
标准中规定压套材料为3A21H112（此种材料只能用在吊装索具上）或5A02H112铝及铝合金热挤压无缝圆管制造。
必须附有质量证明书。
扁椭圆管表面应光滑、无毛刺、不得有裂纹、机械损伤及其他明显缺陷等。
用超声波探伤检查管的内部缺陷，不允许有缩孔、裂纹、分层、夹渣等。
扁椭圆管规格应与钢丝绳直径匹配，查表确定。
（现场使用压套法钢丝绳直径为φ24mm，椭圆扁管长度≈101mm，厚度=11.2mm）接头在使用中不允许受弯，使用温度为-40℃~+150℃。
钢丝绳插接方法内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）《煤矿安全规程》规定，平巷运输的调度绞车可以使用有接头（插接）的钢丝绳，《煤矿安全规程》规定钢丝绳的插接质量应符合下列要求：钢丝绳的插接长度不得小于钢丝绳直径的1000倍；插接的两条钢丝绳必须同型号、同直径，其两端插接的长度必须相等；填如钢丝绳内部的绳股，必须填满除去麻芯的空间；钢丝绳长插接部位的直径与钢丝绳直径应基本相同，不得与原直径增加10%；各对应股相交的部分应均匀分布，不得有松弛现象：⑥应进行钢丝绳插接试样的拉力实验，插接段抗拉力的损失不得大于原绳破断力的4%：改善钢丝绳对接工艺在安装或更换钢丝绳时，插接时要保需要查接的绳头用再生布或者麻绳坯子仔细的缠包好，每个头都需缠包1米左右，然后按照钢丝绳运行方向，先插接向前运行的那个接头，这时慢慢拽动原绳芯，不可用力过猛，防止过多拽出绳芯，待需要插接的钢丝绳头全部插接到钢丝绳内部时，在截断原绳芯。
然后再用木锤或橡皮锤轻轻敲打钢丝绳，使新插入的绳芯能够和原绳芯结合一起。
依次插入所有的接头，从而使插接的绳头全部合格，在运转时不会产生跳1 无极绳钢丝绳插接技术矿用钢丝绳的插接方法一般有小接法与大接法两种。
小接法是将两个蝇头单股拆开,按一定的方法将两个绳头的股编结在一起。
用这种方法接出的绳子,在接头的范围内,是两根绳子的绳股合在一起,因此绳头变粗。
这样对接的绳子一般不用在通过滑轮处,只作增加绳子的长度使用。
它的接头长度较短,一般规定为(40 ~ 50)·d。
如用在重要部位的绳索,接头长度可加长到(80 ~ 100)·d,所以对接法也叫短插。
钢丝绳大接法多用于无极绳绞车运输、卷扬机钢丝绳,接头的连接,如该矿无极绳运输系统中用到的钢丝绳,绳长要求4 000 m,但国产的钢丝绳长度一般都是1 000 m/根,在这种情况下,就需要由使用单位,向制造厂要求订制4 000 m的钢丝绳。

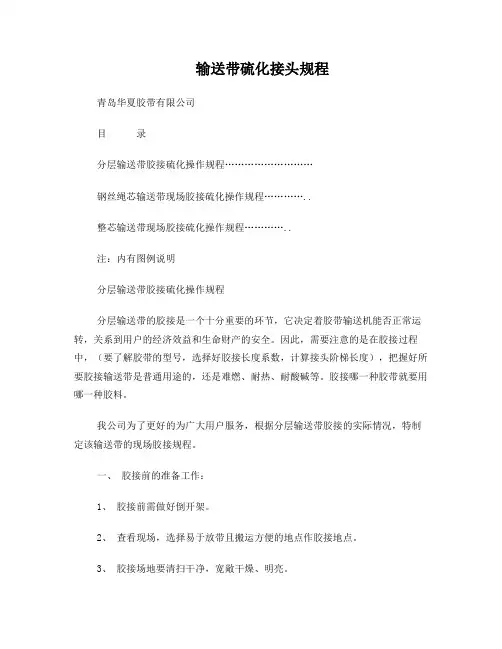

输送带硫化接头规程青岛华夏胶带有限公司目录分层输送带胶接硫化操作规程………………………钢丝绳芯输送带现场胶接硫化操作规程…………..整芯输送带现场胶接硫化操作规程…………..注：内有图例说明分层输送带胶接硫化操作规程分层输送带的胶接是一个十分重要的环节，它决定着胶带输送机能否正常运转，关系到用户的经济效益和生命财产的安全。
因此，需要注意的是在胶接过程中，（要了解胶带的型号，选择好胶接长度系数，计算接头阶梯长度），把握好所要胶接输送带是普通用途的，还是难燃、耐热、耐酸碱等。
胶接哪一种胶带就要用哪一种胶料。
我公司为了更好的为广大用户服务，根据分层输送带胶接的实际情况，特制定该输送带的现场胶接规程。
一、胶接前的准备工作：1、胶接前需做好倒开架。
2、查看现场，选择易于放带且搬运方便的地点作胶接地点。
3、胶接场地要清扫干净，宽敞干燥、明亮。
4、在胶拉业处，拆除输送机组4组以上的上托辊架子。
5、将预先做的工作台平放于输送机架上。
6、将硫化机底座及下热板平放于工作台上。
7、将胶带两端带头放入硫化机下热板上，然后开始作业。
二、胶接作业程序及要点：1、将两端带头标出胶带中心线。
2、找出三个相互距离大于1米处的中心点，看是否连成一条直线，如能连成一条直（线）（如连不成直线，重新找中心点直至能连成直线），用红蜡笔标出中心线，如图（一）所示。
3、在摆入硫器前，先要检验硫化器设备，按设计要求是否正常，（以免硫化进出现故障），影响拉接质量。
三、胶接胶料的准备1、胶接中所用复盖胶胶料、胶浆、堵头胶、油皮胶。
2、胶浆用贴胶料与120＃汽油配制。
3、配比：胶料：汽油＝1：4或1：5（重量比）。
4、胶浆：用户一般在胶接前3天制做。
5、堵头胶：用胶带相同的复盖胶。
6、油皮胶：用胶带相同的贴胶料，厚度均为0.5mm专用。
四、头解剖方法与技术要求：1、确定接成型后，按接头长度画出接头线，如图（二）。
如所用硫化器平板为菱形，拉头线按菱形角度划成斜形线。
钢丝绳输送带接头工艺湖南金泽环保科技有限公司电话：0731-83523007 传真：0731-85224955I.I.应用范围应用范围
本手册描述的是带有盖胶的钢丝绳输送带接头工艺（DIN22131）,盖胶应由下列聚合物制成：——天然橡胶NR*——丁苯橡胶SBR*——异戊二烯橡胶IR*——丁二烯橡胶BR*——或者上述聚合物的混合物，例如NR/SBR*如想进一步了解橡胶成分，请咨询输送带代理商。如需带有防撕裂层的钢丝输送带接头，请咨询本地WAGU经销商。接头可在加工车间或施工现场制作完成。
II.II.钢丝绳输送带接头产品钢丝绳输送带接头产品STB面胶10kg/卷编号：903403---------4052-5mm×500mmSTZ中垫胶10kg/卷编号：9033202mm×500mm热硫化剂STL-RFSTL-RF（不易燃）（不易燃）编号：9036006kgLOBA-NWNr.18.43.21清洗剂（不易燃）编号：901625800mlLOBA-NWNr.12.22.64-1-25衬布编号：9130011000mm宽压力平衡布编号：9130021250mm宽
有关钢丝输送带（有关钢丝输送带（M/NM/N等级）接头材料详情，请见VII部分。III.III.工具设备工具设备
接头遮盖物/帐篷聚乙烯膜（PE膜）盖布螺丝钳卷尺尺子（mm/in.）金属尺直角钢尺标记笔（白色）橡胶标记笔粉线橡胶刀(多功能刀）
湖南金泽环保科技有限公司电话：0731-83523007 传真：0731-85224955偏口刀磨刀石剪刀夹钳2号虎钳3号虎钳铰链/绞车钢丝绳切割机角磨机手刷胶刷压实滚轮锤子电线绕座安全护目镜手套打磨机（带弹性轴）旋转钢丝刷槽型钢丝刷WAGU钢丝绳输送带剥头机硫化机（包括边缘条和夹具）温度计橡胶切割机厚度仪关于设备，测量仪器和工具的详细信息，请咨询WAGU威固工业事业部。
IV.IV.钢丝输送带接头总体情况钢丝输送带接头总体情况1.1.工作地点工作地点为确保接头的质量和耐久性，提供一个洁净和有遮蔽物的工作场所并正确使用和应用接头产品是最基本的要求。暴露在外的钢丝绳表面，斜切面和盖胶片必须要保持绝对清洁。2.2.输送带输送带只有洁净和干燥的输送带才具有接头可靠性。不干净的或被污染的输送带必须要清理干净。能溶于水的污染物可以先刮掉，再用水清洗，最后干燥。油和油脂可以用清洗剂清除。3.3.设备和工具设备和工具设备和工具必须处于最佳工作状态。测量仪器必须经过校准。4.4.接头产品接头产品威固接头产品适用于M和N等级橡胶盖胶的钢丝绳输送带。接头产品必须存储在干燥，黑暗，最高温度为25℃的地方（符合DIN7716标准）。检查保质期并处理过期受污染的产品。5.5.环境情况环境情况任何湿度的影响，例如形成凝结冰（温度降到露点以下）必须绝对避免。如有必要，请预先处理产品以适应环境温度。请搭建一个接头遮盖设施（帐篷）以抵挡日光，灰尘，风雨等的影响。
湖南金泽环保科技有限公司电话：0731-83523007 传真：0731-852249556.6.文档记录文档记录在接头操作过程中，所有不合常规及特殊情况都必须记录存档。在每次当班结束时，由主管对记录单进行签名审核。7.7.安全须知安全须知请注意遵守容器上的安全警告！
备注：我们的建议来源于现场测试和多年的实践经验。但是，考虑到不同的材料和工作情况有时是不能预期的，所以我们无法承担因这些推荐带来的任何责任，建议您一定要在使用前进行本地化的模拟测试。
V.V.钢丝绳输送带接头结构和尺寸钢丝绳输送带接头结构和尺寸1.1.接头方法接头方法根据DIN22131钢丝绳输送带接头可以是1级或多级的菱形（带宽×0.3）或长方形接头。Fig.1
长方形菱形长方形和菱形接头的载荷能力几乎相同。通常推荐使用长方形接头，因其比较容易制作。
以下描述均以长方形接头作为参考。2.2.结构结构接头区域钢丝绳直径d和钢丝绳间距t，钢丝绳最小破断强度和动态钢丝绳扯断强度决定了接头的长度和几何结构。接头几何结构由下列因素决定：—级数—级长—过渡区长度—循环钢丝绳布置顺序（包括切割钢丝绳）—接头区域的钢丝绳间距（中垫胶厚度）接头结构也受下列因素影响：—对接钢丝绳间距—钢丝绳尾部的分级
湖南金泽环保科技有限公司电话：0731-83523007 传真：0731-85224955—钢丝绳布置的修正及其循环更正对接钢丝绳的间距最小为钢丝绳直径d的3倍，最大为钢丝绳直径d的4倍。为了减少输送带经过滚筒时的挠性负载，钢丝绳尾部应当交叉排列。主要应用于上盖胶较薄的输送带。输送带边缘的钢丝绳不应被切割。它们应以与输送带运行方向相反的位置布置整个长度。钢丝绳布置方案偏差应当移向输送带中心区域，因为边缘区域暴露在更高的负载之下。
lv=lv=接头长度接头长度lq=lq=钢丝绳偏斜区域钢丝绳偏斜区域lst=lst=最小级长最小级长ls=ls=对接钢丝绳间距（对接钢丝绳间距（对接钢丝绳间距（33到4倍钢丝绳直径倍钢丝绳直径））d=d=钢丝绳直径钢丝绳直径
如果是带有防撕裂层的钢丝绳输送带，为了保持与输送带结构一致，接头区域必须放置防撕裂层。在上盖胶防撕裂层与过渡区之间，应留有大约50mm的间隙
湖南金泽环保科技有限公司电话：0731-83523007 传真：0731-852249553.3.确定接头长度和级长确定接头长度和级长接头长度lv包括：-钢丝绳偏斜区域长度lq-钢丝绳尾部交错长度lp-最小级小lst对接钢丝绳间距ls
等级长度及接头长度中垫胶规格型号(DIN)连接等级最小级长(mm)最小级长lst接头长度(mm)接头长度lv厚度x宽度(mm)
St100016008002x6St125016008002x7
St160016008002x7
St2000240011502.5x7
St2500250013502.5x10
St3150265016502x10
St3500365024502.5x11
St4000375027502.5x11
St4500380029002x12
St5000490042502.5x13
St54004100046502.5x13
其它接头方法：以上所示钢丝绳排列方案，级长，钢丝绳偏斜区域长度以及接头长度在实际情况下，可根据需要进行适当的更改，如，连接不同类型的输送带时（混合接头，输送带两端钢丝绳数量不同）。当然WAGU都会对这些变动进行充分的验证。
1级接头局部视图Fig.4输送的运行方向
湖南金泽环保科技有限公司电话：0731-83523007 传真：0731-852249552级接头局部视图Fig.5输送的运行方向
3级接头局部视图Fig.6输送的运行方向
3级接头局部视图Fig.7
输送的运行方向
湖南金泽环保科技有限公司电话：0731-83523007 传真：0731-85224955VI钢索输送带接头1.1.接头准备措施接头准备措施1.11.1准备工具，设备和接头工具准备工具，设备和接头工具1.21.2搭一个帐篷，搭一个帐篷，安装好工作台和硫化机：
整个工作区域应当充分地被帐篷保护起来，从而避免环境的影响。工作区域由硫化机的下部机体（包括加热板及横梁）和机体两端的两个大约3~米长的木制工作台构成。电热板必须与工作台保持水平，一面避免输送带接头处产生张力。确保电热板在长度方向上比接头两端各长8''，在宽度方向上比接头两侧各宽3''。（确保边缘也能被电热板覆盖）
1.31.3放置输送带尾放置输送带尾把输送带两带尾对齐叠放在硫化机下机体和工作台上，确保两条输送带互相搭接，且长度至少为接头长度都加上100mm，用夹子在此位置固定输送带。
2.2.准备输送带尾部准备输送带尾部2.12.1在两个输送带尾做标记在两个输送带尾做标记�输送带中心线�垂直参考线�输送带面胶过渡线在沿输送带延伸方向标记三个间距最大为在沿输送带延伸方向标记三个间距最大为6''6''6''的点以确定输送带中心线，这三个点均为输送带宽度方向的中心的点以确定输送带中心线，这三个点均为输送带宽度方向的中心点。确保至少有两个点不在街头区域内。可使用两把尺子确定中心点，以便于作出输送带的中心线。（fig.10fig.10））
湖南金泽环保科技有限公司电话：0731-83523007 传真：0731-85224955
