焊接曲线坡口加工工艺方案
摘要：本文从设备投资、工作效率、工艺能力方面对焊接曲线坡口加工工艺进行全面分析，使用等离子工作站的方式切割坡口是一种成本低廉、工艺能力较强的工艺技术方案。具有较好的经济性和可行性，后期经济效益较好。
关键词：焊接；曲线；坡口；加工；方案
焊接结构随着焊接技术的发展及其独特的优点，目前已得到广泛应用。但与焊接结构使用条件要求的日益复杂和苛刻相对应，对焊接设计以及生产控制也提出了更高的要求。本文主要从设备投资、工作效率、工艺能力方面对焊接曲线坡口加工工艺进行全面分析。
一、方案的提出
1、根据有限公司的发展需要，充实工艺手段，解决曲线坡口加工的瓶颈。
2、研究其它形式的坡口的加工工艺方案，制定切实可行的工艺方案及选择可行的工艺手段，进行技术储备。
二、实现目标
1、提高坡口加工的质量及效率，降低生产成本；
2、满足公司生产的曲线加工坡口需求；按照月产100台出口车的曲线坡口加工量。
3、满足年新造铁路货车8000辆的生产纲领；全年工作日250天。实行二五工作制，每天双班。
三、方案内容
一）本方案主要安排如下：
1、制定曲线坡口的加工工艺方案，确定采用机械人等离子切割机解决曲线坡口的加工；重点针对曲线坡口的加工。
2、制定截面弧线坡口的加工工艺方案，研究手持式坡口机，对此类坡口加工方式进行研究，进行能力储备，此类坡口，暂时无产品使用，没有购买必要，当需要时，工具类小型装备购买也相对方便快捷。
3、采用切割坡口工艺，有一局限性，无钝边坡口不能加工。
二）工艺方案内容：
1、采用机械人等离子工作站，利用切割方式解决曲线坡口的加工；

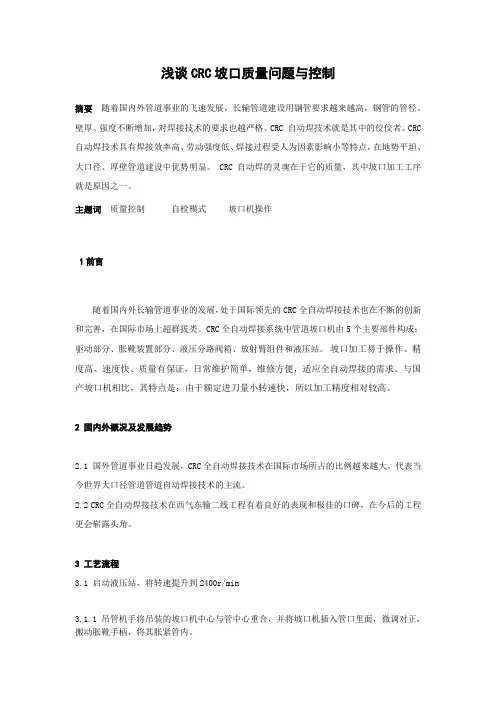

浅谈CRC坡口质量问题与控制
摘要 随着国内外管道事业的飞速发展，长输管道建设用钢管要求越来越高，钢管的管径、壁厚、强度不断增加，对焊接技术的要求也越严格。CRC 自动焊技术就是其中的佼佼者。CRC自动焊技术具有焊接效率高、劳动强度低、焊接过程受人为因素影响小等特点，在地势平坦、大口径、厚壁管道建设中优势明显。 CRC自动焊的灵魂在于它的质量，其中坡口加工工序就是原因之一。
主题词 质量控制 自检模式 坡口机操作
1前言
随着国内外长输管道事业的发展，处于国际领先的CRC全自动焊接技术也在不断的创新和完善，在国际市场上超群拔类。CRC全自动焊接系统中管道坡口机由5个主要部件构成：驱动部分、胀靴装置部分、液压分路阀箱、放射臂组件和液压站。 坡口加工易于操作、精度高、速度快、质量有保证，日常维护简单，维修方便，适应全自动焊接的需求。与国产坡口机相比，其特点是：由于额定进刀量小转速快，所以加工精度相对较高。
2 国内外概况及发展趋势
2.1 国外管道事业日趋发展，CRC全自动焊接技术在国际市场所占的比例越来越大，代表当今世界大口径管道管道自动焊接技术的主流。
2.2 CRC全自动焊接技术在西气东输二线工程有着良好的表现和极佳的口碑，在今后的工程更会崭露头角。
3 工艺流程
3.1 启动液压站，将转速提升到2400r/min
3.1.1 吊管机手将吊装的坡口机中心与管中心重合，并将坡口机插入管口里面，微调对正，搬动胀靴手柄，将其胀紧管内。
3.1.1.1 进给大盘，在刀与管口距离为3mm左右停止，然后旋转大盘。
3.A 旋转慢速微调旋钮将管口坡完。
3.B 检查管口合格后将坡口机拔出。
4 对管材坡口的要求和坡口机运行的质量控制
CRC坡口机作为CRC全自动焊接的第一道工序，也是极为重要的一道工序，要加强质量控制和自检模式。CRC全自动焊接采用复合型坡口，坡口角度长度变化复杂，对CRC坡口机工作要求极高，微小的变化就可能出校未熔，气孔等焊接缺陷。只有实行严格的标准工作规范，才能保证CRC全自动焊接的质量。坡口加工是最关键的一道工序，坡口的形状和尺寸直接决定了焊接参数。坡口尺寸如果不能保证，就会导致按标准尺寸设定的焊接参数没有使用价值，很容易产生不合格焊口。
铸造 坡口形式
铸造是一种常见的金属加工工艺，用于制造各种零部件和构件。在铸造过程中，坡口形式是一种重要的工艺参数，对于产品的质量和性能具有重要影响。
坡口是指在铸造模具中设置的一种凹槽或凸缘，用于控制铸件的形状和尺寸。坡口形式可以分为直线形、弧形、斜面形等多种类型。不同的坡口形式适用于不同的铸造工艺和产品要求。
一、直线形坡口
直线形坡口是最常见的一种形式，通常用于直线型铸件的铸造。它的特点是简单易制作、铸造过程中金属流动性好，并且易于控制尺寸和形状。直线形坡口可分为单直线形和多直线形两种。单直线形坡口适用于铸件较小或形状简单的情况，多直线形坡口适用于较大或形状复杂的铸件。
二、弧形坡口
弧形坡口是一种常用的坡口形式，适用于圆形或弧形铸件的铸造。弧形坡口的优点是能够减小金属流动的阻力，减少铸件内部的气孔和夹杂物，提高铸件的质量。弧形坡口可以分为单弧形和多弧形两种形式，选择合适的弧形坡口形式可以提高铸件的成形性和机械性能。
三、斜面形坡口 斜面形坡口是一种常用的坡口形式，适用于具有斜面形状的铸件。斜面形坡口的作用是使金属流动更加顺畅，减小金属的氧化和夹杂物的产生。斜面形坡口可以分为单斜面形和多斜面形两种形式，选择合适的斜面形坡口形式可以提高铸件的表面质量和机械性能。
四、其他坡口形式
除了直线形、弧形和斜面形坡口，还有一些其他形式的坡口可供选择。例如，锥形坡口适用于具有锥形结构的铸件，锥形坡口可以使金属流动更加顺畅，减小铸件内部的气孔和夹杂物。还有扁平形坡口适用于具有扁平结构的铸件，扁平形坡口可以使铸件表面平整，减小后续加工的难度。
在选择坡口形式时，需要考虑铸件的形状、尺寸、材料和工艺要求等因素。合理选择坡口形式可以提高铸件的质量和性能，减少缺陷的产生。同时，坡口的设计和加工需要注意保证坡口与铸件之间的连接牢固，避免出现漏浆、漏砂等问题。
坡口形式是铸造过程中重要的工艺参数之一，合理选择和设计坡口形式可以提高铸件的质量和性能。不同形式的坡口适用于不同的铸造工艺和产品要求，需要根据具体情况进行选择。在坡口的设计和加工中，需要注意保证连接牢固，避免出现漏浆、漏砂等问题。通过合理的坡口设计和加工，可以提高铸件的成形性、机械性能和表面质量，满足不同领域的使用需求。
焊接坡口角度大小标准
焊接坡口是焊接工艺中的重要环节，其角度大小直接影响到焊接质量和连接强度。本文将详细介绍焊接坡口角度的标准，包括常见的坡口角度大小、选择标准、测量方法以及对焊接质量的影响。通过深入了解和合理应用焊接坡口角度标准，可以提高焊接工艺的稳定性和可靠性。
一、引言
焊接是一种常见的金属连接方式，而焊接坡口则是为了增强焊接连接的强度而设计的。焊接坡口的角度大小直接关系到焊接接头的质量，因此，规范的坡口角度标准对于确保焊接质量至关重要。
二、常见的焊接坡口角度大小
V型坡口角度：V型坡口是最常见的一种焊接坡口，其角度通常在45度到75度之间，具体的选择取决于焊接材料的类型和厚度。较大的V型坡口适用于较厚的材料，而较小的V型坡口适用于较薄的材料。
U型坡口角度：U型坡口角度通常在60度到120度之间，同样，选择的角度取决于材料的类型和厚度。U型坡口相比于V型坡口在焊接过程中更容易控制，因此在某些情况下更为适用。
J型坡口角度：J型坡口主要用于对接焊，其角度一般在60度到90度之间。J型坡口适用于对接较薄的材料，能够提高焊接的速度和效率。
三、选择坡口角度的标准
材料类型：不同类型的金属材料在焊接时需要不同的坡口角度。通常情况下，焊接材料的制造商会提供建议的坡口角度范围。
材料厚度：较厚的材料通常需要较大的坡口角度，以确保焊接的充分渗透和连接强度。
焊接位置：不同的焊接位置对坡口角度也有要求，例如，对于垂直焊接和横向焊接，可能需要不同的坡口角度。
四、测量坡口角度的方法
角度仪：使用数字或传统的角度仪来测量坡口角度，确保符合标准要求。
模板比对法：制作适用于不同坡口角度的模板，通过比对模板和实际坡口的形状来确定角度是否正确。
视觉检查：经验丰富的焊接工人可以通过视觉检查判断坡口角度是否符合要求，但这需要一定的经验积累。
五、坡口角度对焊接质量的影响
渗透性：合适的坡口角度能够确保焊接材料的充分渗透，形成均匀的焊缝，提高焊接强度。
