平衡问题(动态平衡问题)

优质讲义 年 级： 高一 辅导科目：物理 课时数：2 学生姓名： 教师姓名： 上课日期：

课 题 教学内容 （一）平衡问题 在有关物体平衡的问题中，有一类涉及动态平衡。这类问题中的一部分力是变力，是动态力，力的大小和方向均要发生变化，故这是力平衡问题中的一类难题。解决这类问题的一般思路是：把“动”化为“静”，“静”中求“动”。根据现行高考要求，物体受到往往是三个共点力问题，利用三力平衡特点讨论动态平衡问题是力学中一个重点和难点，许多同学因不能掌握其规律往往无从下手，许多参考书的讨论常忽略几中情况，笔者整理后介绍如下。 方法一：三角形图解法。 特点：三角形图象法则适用于物体所受的三个力中，有一力的大小、方向均不变（通常为重力，也可能是其它力），另一个力的方向不变，大小变化，第三个力则大小、方向均发生变化的问题。 方法：先正确分析物体所受的三个力，将三个力的矢量首尾相连构成闭合三角形。然后将方向不变的力的矢量延长，根据物体所受三个力中二个力变化而又维持平衡关系时，这个闭合三角形总是存在，只不过形状发生改变而已，比较这些不同形状的矢量三角形，各力的大小及变化就一目了然了。 例1 如图1所示，一个重力G的匀质球放在光滑斜面上，斜面倾角为，在斜面上有一光滑的不计厚度的木板

挡住球，使之处于静止状态。今使板与斜面的夹角缓慢增大，问：在此过程中，挡板和斜面对球的压力大小如何变化？

例2如图所示，小球被轻质细绳系着，斜吊着放在光滑斜面上，小球质量为m，斜面倾角为θ，向右缓慢推动斜面，直到细线与斜面平行，在这个过程中，绳上张力、斜面对小球的支持力的变化情况？

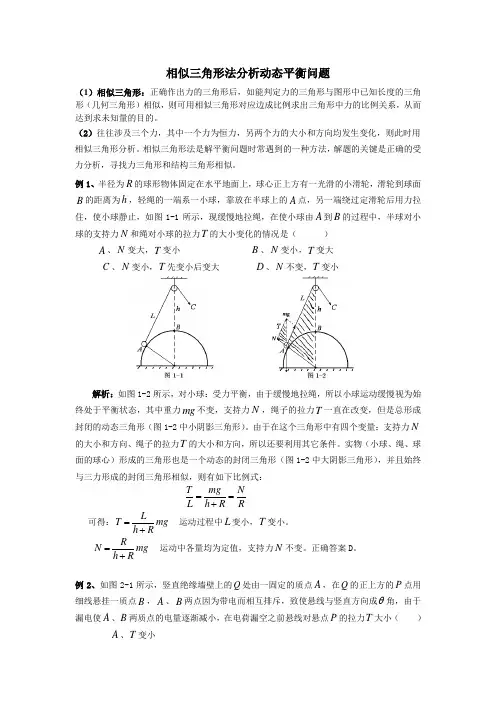

例3用等长的细绳0A和0B悬挂一个重为G的物体，如图3所示，在保持O点位置不变的前提下，使绳的B端沿半径等于绳长的圆弧轨道向C点移动，在移动的过程中绳OB上张力大小的变化情况是（ ） A．先减小后增大 B．逐渐减小 C．逐渐增大 D．OB与OA夹角等于90o时，OB绳上张力最大 方法二：相似三角形法。 特点：相似三角形法适用于物体所受的三个力中，一个力大小、方向不变，其它二个力的方向均发生变化，且三个力中没有二力保持垂直关系，但可以找到力构成的矢量三角形相似的几何三角形的问题 原理：先正确分析物体的受力，画出受力分析图，将三个力的矢量首尾相连构成闭合三角形，再寻找与力的三角形相似的几何三角形，利用相似三角形的性质，建立比例关系，把力的大小变化问题转化为几何三角形边长的大小变化问题进行讨论。

β α

图1

θ F 例4一轻杆BO，其O端用光滑铰链固定在竖直轻杆AO上，B端挂一重物，且系一细绳，细绳跨过杆顶A处的光滑小滑轮，用力F拉住，如图2-1所示。现将细绳缓慢往左拉，使杆BO与杆AO间的夹角θ逐渐减少，则在此过程中，拉力F及杆BO所受压力FN的大小变化情况是( ) A．FN先减小，后增大 B.FN始终不变 C．F先减小，后增大 D.F始终不变 例5如图2-3所示，光滑的半球形物体固定在水平地面上，球心正上方有一光滑的小滑轮，轻绳的一端系一小球，靠放在半球上的A点，另一端绕过定滑轮，后用力拉住，使小球静止．现缓慢地拉绳，在使小球沿球面由A到半球的顶点B的过程中，半球对小球的支持力N和绳对小球的拉力T的大小变化情况是( ) (A)N变大，T变小， (B)N变小，T变大 (C)N变小，T先变小后变大 (D)N不变，T变小 方法三：作辅助圆法 特点：作辅助圆法适用的问题类型可分为两种情况：①物体所受的三个力中，开始时两个力的夹角为90°，且其中一个力大小、方向不变，另两个力大小、方向都在改变，但动态平衡时两个力的夹角不变。②物体所受的三个力中，开始时两个力的夹角为90°，且其中一个力大小、方向不变，动态平衡时一个力大小不变、方向改变，另一个力大小、方向都改变， 原理：先正确分析物体的受力，画出受力分析图，将三个力的矢量首尾相连构成闭合三角形，第一种情况以不变的力为弦作个圆，在辅助的圆中可容易画出两力夹角不变的力的矢量三角形，从而轻易判断各力的变化情况。第二种情况以大小不变，方向变化的力为直径作一个辅助圆，在辅助的圆中可容易画出一个力大小不变、方向改变的的力的矢量三角形，从而轻易判断各力的变化情况。 例6如图所示，物体G用两根绳子悬挂，开始时绳OA水平，现将两绳同时顺时针转过90°，且保持两绳之间的

夹角α不变)90(0，物体保持静止状态，在旋转过程中，设绳OA的拉力为F1，绳OB的拉力为F2，则（ ）。 (A)F1先减小后增大 (B)F1先增大后减小 (C)F2逐渐减小 (D)F2最终变为零 例7如图3-4所示，在做“验证力的平行四边形定则”的实验时，用M、N两个测力计通过细线拉橡皮条的结点，使其到达O点，此时α+β= 90°．然后保持M的读数不变，而使α角减小，为保持结点位置不变，可采用的办法是（ ） (A)减小N的读数同时减小β角 (B)减小N的读数同时增大β角 (C)增大N的读数同时增大β角 (D)增大N的读数同时减小β角 方法四：解析法

A F B

O θ

A B  O

G

A C B O

图2-3

M N O α

β 特点：解析法适用的类型为一根绳挂着光滑滑轮，三个力中其中两个力是绳的拉力，由于是同一根绳的拉力，两个拉力相等，另一个力大小、方向不变的问题。 原理：先正确分析物体的受力，画出受力分析图，设一个角度，利用三力平衡得到拉力的解析方程式，然后作辅助线延长绳子一端交于题中的界面，找到所设角度的三角函数关系。当受力动态变化是，抓住绳长不变，研究三角函数的变化，可清晰得到力的变化关系。 例8如图所示，在水平天花板与竖直墙壁间，通过不计质量的柔软绳子和光滑的轻小滑轮悬挂重物G=40N，绳长L=2.5m，OA=1.5m，求绳中张力的大小，并讨论：

（1）当B点位置固定，A端缓慢左移时，绳中张力如何变化？ （2）当A点位置固定，B端缓慢下移时，绳中张力又如何变化？

例9如图所示，长度为5cm的细绳的两端分别系于竖立地面上相距为4m的两杆的顶端A、B，绳子上挂有一个光滑的轻质钩，其下端连着一个重12N的物体，平衡时绳中的张力多大？

例10 如图所示，保持θ不变，将B点向上移，则BO绳的拉力将（ ） A.逐渐减小 B.逐渐增大 C.先减小后增大 D.先增大后减小

课堂总结

A B

C G

O 课堂练习 1．如图所示，小球用细绳系住放在倾角为的光滑斜面上，当细绳由水平方向逐渐向上偏移时，细绳上的拉力将： A．逐渐变大 B．逐渐变小 C．先增大后减小 D．先减小后增大 2、如图所示，长为5m的细绳的两端分别系于竖立在地面上相距为4m的两杆的顶端A、B ，绳上挂一个光滑的轻质挂钩，其下连着一个重为12N的物体，平衡时，问： ①绳中的张力T为多少? ②A点向上移动少许，重新平衡后，绳与水平面夹角，绳中张力如何变化?

3、 如图38所示，水平横梁一端A插在墙壁内，另一端装有小滑轮B，一轻绳一端C固定于墙壁上，另一端跨过滑轮后悬挂一质量为m=10kg的重物，CBA30，则滑轮受到绳子作用力为：

A. 50N B. 503N C. 100N D. 1003N

4. 如图所示，电灯悬挂于两墙之间，更换绳OA，使连接点A向上移，但保持O点位置不变，则A点向上移时，绳OA的拉力(答案：D ) A．逐渐增大 B．逐渐减小

O A

B C D

θ

A B O

A B

α α

30o A B

C

m 图38 C．先增大后减小 D．先减小后增大 5.轻绳一端系在质量为m的物体A上，另一端系在一个套在粗糙竖直杆MN的圆环上。现用水平力F拉住绳子上一点O，使物体A从图中实线位置缓慢下降到虚线位置，但圆环仍保持在原来位置不动。则在这一过程中，环对杆的摩擦

力F1和环对杆的压力F2的变化情况是（D） A．F1保持不变，F2逐渐增大 B．F1逐渐增大，F2保持不变 C．F1逐渐减小，F2保持不变 D．F1保持不变，F2逐渐减小

6.A、B为带有等量同种电荷的金属小球，现用等长的绝缘细线把二球悬吊于绝缘墙面上的O点，稳定后B球摆起，A球压紧墙面，如图所示。现把二球的带电量加倍，则下列关于OB绳中拉力及二绳间夹角的变化的说法中正确的是： A.二绳间的夹角增大，OB绳中拉力增大 B.二绳间的夹角增大，OB绳中拉力减小 C.二绳间的夹角增大，OB绳中拉力不变 D.二绳间的夹角不变，OB绳中拉力不变 答案：C 7.如图所示，绳子的两端分别固定在天花板上的A、B两点，开始在绳的中点O挂一重物G，绳子OA、OB的拉力分别

为F1、F2。若把重物右移到O点悬挂（BOAO），绳AO和BO中的拉力分别为1F和2F，则力的大小关系正确的是： 答案：D A.11FF，22FF B. 11FF,22FF C. 11FF，22FF D. 11FF，22FF 8. 如图所示，硬杆BC一端固定在墙上的B点，另一端装有滑轮C，重物D用绳拴住通过滑轮固定于墙上的A点。若杆、滑轮及绳的质量和摩擦均不计，将绳的固定端从A点稍向下移，则在移动过程中 A绳的拉力、滑轮对绳的作用力都增大 B绳的拉力减小，滑轮对绳的作用力增大 C绳的拉力不变，滑轮对绳的作用力增大 D绳的拉力、滑轮对绳的作用力都不变 答案 C

9.重力为G的重物D处于静止状态。如图所示，AC和BC 两段绳子与竖直方向的夹角分别为α和β。α＋β＜90°。现保持α角不变，改变β角，使β角缓慢增大到90°，在

β角增大过程中，AC的张力T1，BC的张力T2的变化情况为 ：

A B

O O

A C

B

A B O
