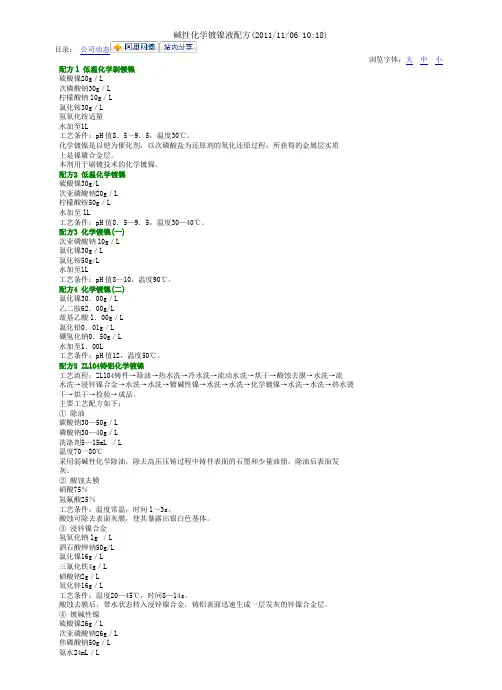

碱性化学镀镍液配方(2011/11/06 10:18)目录：公司动态浏览字体：大中小配方l 低温化学刷镀镍硫酸镍20g／L次磷酸钠30g／L柠檬酸钠l0g／L氯化铵30g／L氢氧化铵适量水加至1L工艺条件：pH值8．5～9．5，温度30℃。
化学镀镍是以钯为催化剂，以次磷酸盐为还原剂的氧化还原过程，所获得的金属层实质上是镍磷合金层。
本剂用于刷镀技术的化学镀镍。
配方2 低温化学镀镍硫酸镍30g/L次亚磷酸钠20g／L柠檬酸铵50g／L水加至lL工艺条件：pH值8．5—9．5，温度30—40℃。
配方3 化学镀镍(一)次亚磷酸钠l0g／L氯化镍30g／L氯化铵50g/L水加至1L工艺条件：pH值8—10，温度90℃。
配方4 化学镀镍(二)氯化镍30．00g／L乙二胺62．00g/L巯基乙酸l．00g／L氯化铅0．01g／L硼氢化钠0．50g／L水加至1．00L工艺条件：pH值12，温度50℃。
配方5 ZLl04铸铝化学镀镍工艺流程：ZLl04铸件→除油→热水洗→冷水洗→流动水洗→烘干→酸蚀去膜→水洗→流水洗→浸锌镍合金→水洗→水洗→镀碱性镍→水洗→水洗→化学镀镍→水洗→水洗→热水烫干→烘干→检验→成品。
主要工艺配方如下：① 除油碳酸钠30—50g／L磷酸钠30—40g／L洗涤剂5—15mL ／L温度70一80℃采用弱碱性化学除油，除去高压压铸过程中铸件表面的石墨和少量油脂，除油后表面发灰。
② 酸蚀去膜硝酸75％氢氟酸25％工艺条件：温度常温，时间l～3s。
酸蚀可除去表面灰膜，使其暴露出银白色基体。
③ 浸锌镍合金氢氧化钠lg ／L酒石酸钾钠50g/L氯化镍16g／L三氯化铁4g／L硝酸钠2g／L氧化锌16g／L工艺条件：温度20—45℃，时间8—14s。
酸蚀去膜后，带水状态转入浸锌镍合金，铸铝表面迅速生成一层发灰的锌镍合金层。
④ 镀碱性镍硫酸镍26g／L次亚磷酸钠26g／L焦磷酸钠50g／L氨水24mL／L工艺条件：pH值9．6—11．0，温度30—35℃，时间3—5min。

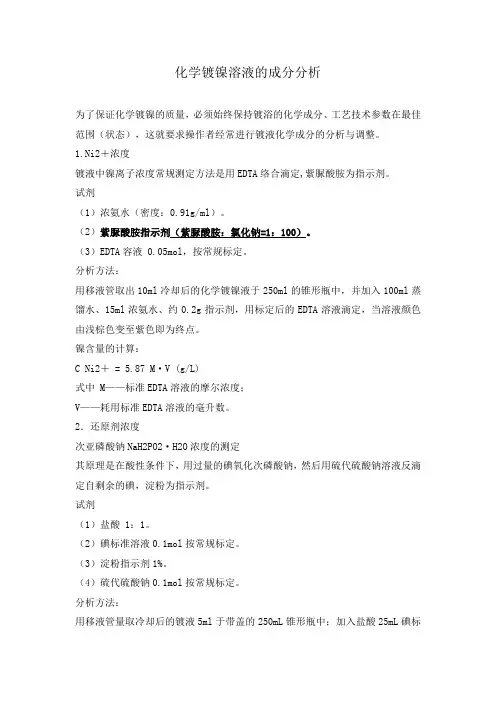

化学镀镍溶液的成分分析为了保证化学镀镍的质量，必须始终保持镀浴的化学成分、工艺技术参数在最佳范围（状态），这就要求操作者经常进行镀液化学成分的分析与调整。
1.Ni2＋浓度镀液中镍离子浓度常规测定方法是用EDTA络合滴定,紫脲酸胺为指示剂。
试剂（1）浓氨水（密度：0.91g/ml）。
（2）紫脲酸胺指示剂（紫脲酸胺：氯化钠=1：100）。
（3）EDTA容液 0.05mol，按常规标定。
分析方法：用移液管取出10ml冷却后的化学镀镍液于250ml的锥形瓶中，并加入100ml蒸馏水、15ml浓氨水、约0.2g指示剂，用标定后的EDTA溶液滴定，当溶液颜色由浅棕色变至紫色即为终点。
镍含量的计算：C Ni2＋= 5.87 M·V (g/L)式中 M——标准EDTA溶液的摩尔浓度；V——耗用标准EDTA溶液的毫升数。
2．还原剂浓度次亚磷酸钠NaH2PO2·H2O浓度的测定其原理是在酸性条件下，用过量的碘氧化次磷酸钠，然后用硫代硫酸钠溶液反滴定自剩余的碘，淀粉为指示剂。
试剂（1）盐酸 1：1。
（2）碘标准溶液0.1mol按常规标定。
（3）淀粉指示剂1%。
（4）硫代硫酸钠0.1mol按常规标定。
分析方法：用移液管量取冷却后的镀液5ml于带盖的250mL锥形瓶中；加入盐酸25mL碘标准溶液于此锥形瓶中，加盖，置于暗处0.5h（温度不得低于25℃）；打开瓶盖，加入1mL淀粉指示剂，并用硫代硫酸钠标准溶液滴定至蓝色消失为终点。
计算：C NaH2PO2·H2O = 10.6(2M1V1－M2V2) (g/L)式中 M1——标准碘溶液的摩尔浓度；V1——标准碘溶液毫升数；M2——标准硫代硫酸钠溶液的摩尔浓度；V2——耗用标准硫代硫酸钠溶液毫升数。
3．NaHPO3·5H2O的浓度化学镀镍浴还原剂反应产物中影响最大的是次磷酸钠的反应产物亚磷酸钠。
其他种类的还原剂的反应产物的影响较小甚至几乎无影响，如DMAB。

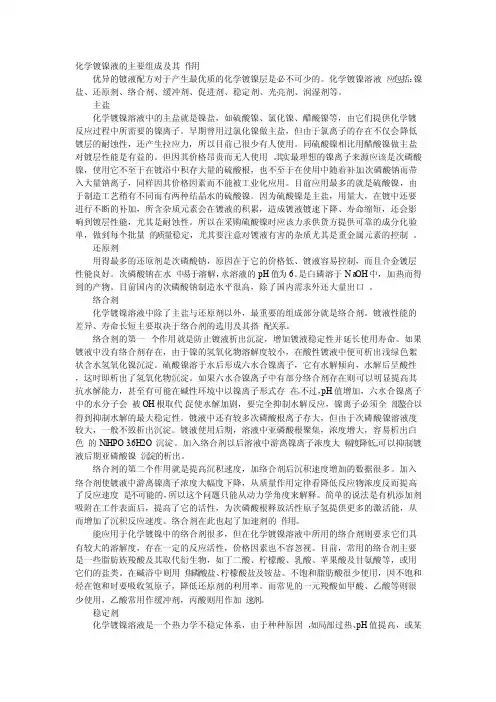

化学镀镍液的主要组成及其作用优异的镀液配方对于产生最优质的化学镀镍层是必不可少的。
化学镀镍溶液应包括：镍盐、还原剂、络合剂、缓冲剂、促进剂、稳定剂、光亮剂、润湿剂等。
主盐化学镀镍溶液中的主盐就是镍盐，如硫酸镍、氯化镍、醋酸镍等，由它们提供化学镀反应过程中所需要的镍离子。
早期曾用过氯化镍做主盐，但由于氯离子的存在不仅会降低镀层的耐蚀性，还产生拉应力，所以目前已很少有人使用。
同硫酸镍相比用醋酸镍做主盐对镀层性能是有益的。
但因其价格昂贵而无人使用。
其实最理想的镍离子来源应该是次磷酸镍，使用它不至于在镀浴中积存大量的硫酸根，也不至于在使用中随着补加次磷酸钠而带入大量钠离子，同样因其价格因素而不能被工业化应用。
目前应用最多的就是硫酸镍，由于制造工艺稍有不同而有两种结晶水的硫酸镍。
因为硫酸镍是主盐，用量大，在镀中还要进行不断的补加，所含杂质元素会在镀液的积累，造成镀液镀速下降、寿命缩短，还会影响到镀层性能，尤其是耐蚀性。
所以在采购硫酸镍时应该力求供货方提供可靠的成分化验单，做到每个批量的质量稳定，尤其要注意对镀液有害的杂质尤其是重金属元素的控制。
还原剂用得最多的还原剂是次磷酸钠，原因在于它的价格低、镀液容易控制，而且合金镀层性能良好。
次磷酸钠在水中易于溶解，水溶液的pH值为6。
是白磷溶于Na OH中，加热而得到的产物。
目前国内的次磷酸钠制造水平很高，除了国内需求外还大量出口。
络合剂化学镀镍溶液中除了主盐与还原剂以外，最重要的组成部分就是络合剂。
镀液性能的差异、寿命长短主要取决于络合剂的选用及其搭配关系。
络合剂的第一个作用就是防止镀液析出沉淀，增加镀液稳定性并延长使用寿命。
如果镀液中没有络合剂存在，由于镍的氢氧化物溶解度较小，在酸性镀液中便可析出浅绿色絮状含水氢氧化镍沉淀。

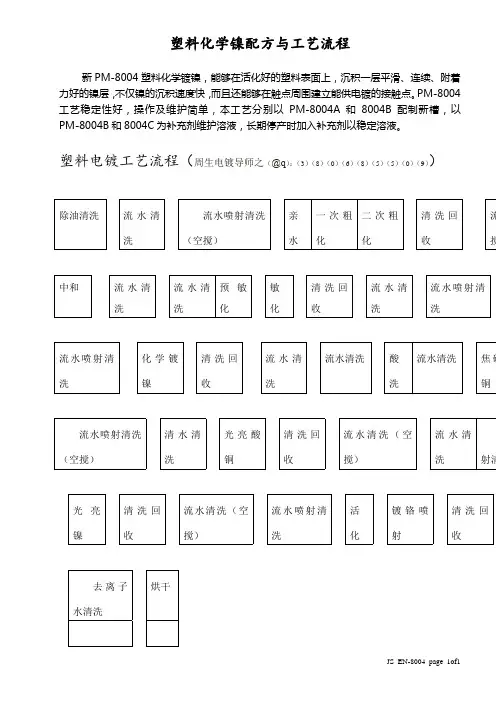

塑料表面化学镀镍工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!塑料表面化学镀镍是一种在塑料制品表面沉积金属镍的技术，能够提高塑料的耐磨性、耐腐蚀性和导电性。
