长输管道下向焊焊接工艺标准1、适用范围本工艺标准适用于大口径长距离输油（气）管道工程的下向焊接施工。
2、施工准备2.1 材料2.1.1 运至现场的管材应有出厂质量证明书或材质复验报告。
2.1.2 焊条应有质量证明书或合格证。
焊条的规格型号应符合设计要求，焊条药皮应完整、厚度均匀、无裂纹、气孔、偏心及凹凸现象。
2.1.3 焊条的烘干，原则上按生产厂家提供的说明书进行。
若无生产厂家说明书，对纤维素下向焊焊条需烘干至70-80℃，但不得超过100℃，恒温时间为0.5-1h,对低氢下向焊焊条需烘干350-400℃，恒温时间1h，随后存放到100-150℃的恒温箱内，随用随取。
2.2 机具：电焊机、空压机、焊条烘干箱、焊条筒、角向磨光机、触点式测温计、电流表、风速仪、湿温度计、放大镜等。
2.3 作业条件2.3.1 管材、焊材及其它材料、工具均已齐全，各类仪表均已检验合格。
2.3.2 设备及各种工具进入现场，流动焊条库到位并已正常运行。
2.3.3 焊接工艺评定完成，焊工按《锅炉压力容器焊工考试规则》考试并取得合格证书。
2.3.4 施工人员、焊接责任人员、质检人员均已到位，技术交底完成。
3、焊接3.1 坡口型式：序号 壁厚（mm ）δ 坡口角度(a) 钝边(mm)b 间隙(mm)c 1 6-7 550 -650 1.0-1.6 1.0-1.6 2 8-10 550 -650 1.0-1.6 1.5-2.6 311-12550 -6501.0-1.61.5-2.63.2 焊接层、道数管壁厚度（mm ）焊接层数6 4 7-8 4-5 9-10 5-6 11-126-7bc6~7 10~11适用于壁厚6~7mm 适用于壁厚10~11mm 适用于壁厚12mm12a3.3 焊接工艺参数纤维素型下向焊推荐参数见下表：项目焊层焊条直径（mm）电流极性电流（A）电压（V）焊接速度mm/min运条方式根焊 3.2 直流反接70-130 21-30 200-300直拉热焊 4.0 直流反接140-190 28-35 300-400填充焊 4.8 直流反接140-220 28-35 300-400 直拉或小振幅摆动盖面焊 4.8 直流反接140-200 25-30 250-350 低氢型下向焊推荐参数见下表：项目焊层焊条直径（mm）电流极性电流（A）电压（V）焊接速度mm/min运条方式根焊 3.2 直流反接70-120 19-26 100-200直拉热焊 4.0 直流反接160-210 21-30 200-350填充焊 4.0 直流反接160-210 21-30 200-350 直拉或小振幅摆动盖面焊 4.0 直流反接130-200 21-30 150-3003.4 焊接工艺要点3.4.1 从根焊到盖面焊的每层焊道分别由两名焊工负责，每人各负责半个管口；每层焊接完成后均应打磨和检查质量。

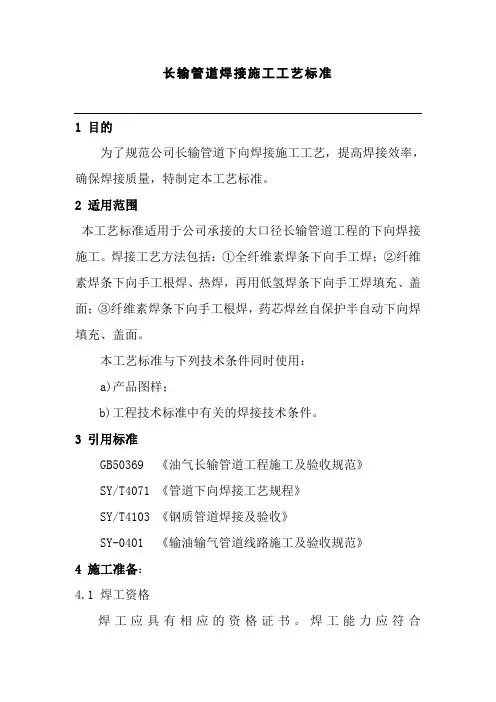

长输管道焊接施工工艺标准1 目的为了规范公司长输管道下向焊接施工工艺，提高焊接效率，确保焊接质量，特制定本工艺标准。
2 适用范围本工艺标准适用于公司承接的大口径长输管道工程的下向焊接施工。
焊接工艺方法包括：①全纤维素焊条下向手工焊；②纤维素焊条下向手工根焊、热焊，再用低氢焊条下向手工焊填充、盖面；③纤维素焊条下向手工根焊，药芯焊丝自保护半自动下向焊填充、盖面。
本工艺标准与下列技术条件同时使用：a)产品图样；b)工程技术标准中有关的焊接技术条件。
3 引用标准GB50369 《油气长输管道工程施工及验收规范》SY/T4071 《管道下向焊接工艺规程》SY/T4103 《钢质管道焊接及验收》SY-0401 《输油输气管道线路施工及验收规范》4 施工准备：4.1 焊工资格焊工应具有相应的资格证书。
焊工能力应符合SY/T4103-1995《钢质管道焊接及验收》中的有关规定。
4.2 机具要求4.2.1 管道焊接设备的性能应满足焊接工艺要求，并具有良好的安全性能，适合于野外工作条件。
4.2.2 手弧焊应配备满足纤维素焊条对电源静特性要求的直流弧焊机，焊机应达到小电流打底焊时不断弧，熄弧时不粘条，焊接过程中电弧稳定等。
目前一般选用满足上述要求的逆变式手弧焊机。
4.2.3 药芯焊丝自保护半自动焊目前主要是选用国外进口设备，一般选用美国林肯（LINCOLN）公司生产的DC-400、DC-600电源及LN-23P送丝机和米勒（MILLER）公司生产的XMT304电源和SP32封闭式送丝机。
用于返修焊的焊机一般选用燃油弧焊机。
4.2.4 焊件组对采用内对口器或外对口器。
4.2.5 焊工所用的焊条保温筒、角向磨光机、砂轮片、钢丝轮、锉刀齐全。
4.3 材料要求4.3.1 管道焊接用焊条和焊丝，必须有产品合格证和同批号的质量证明书。
4.3.2 管道全位置下向焊接用国外焊条的选用，应符合SY/T4071-93 《管道下向焊接工艺规程》附录B的要求。
