达因笔作业指导书

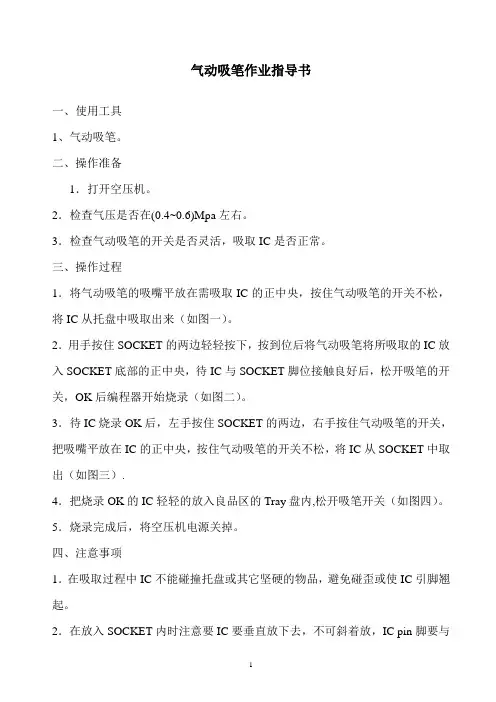

1 气动吸笔作业指导书

一、使用工具

1、气动吸笔。

二、操作准备

1．打开空压机。

2．检查气压是否在(0.4~0.6)Mpa左右。

3．检查气动吸笔的开关是否灵活，吸取IC是否正常。

三、操作过程

1．将气动吸笔的吸嘴平放在需吸取IC的正中央，按住气动吸笔的开关不松，将IC从托盘中吸取出来（如图一）。

2．用手按住SOCKET的两边轻轻按下，按到位后将气动吸笔将所吸取的IC放入SOCKET底部的正中央，待IC与SOCKET脚位接触良好后，松开吸笔的开关，OK后编程器开始烧录（如图二）。

3．待IC烧录OK后，左手按住SOCKET的两边，右手按住气动吸笔的开关，把吸嘴平放在IC的正中央，按住气动吸笔的开关不松，将IC从SOCKET中取出（如图三）.

4．把烧录OK的IC轻轻的放入良品区的Tray盘内,松开吸笔开关（如图四）。

5．烧录完成后，将空压机电源关掉。

四、注意事项

1．在吸取过程中IC不能碰撞托盘或其它坚硬的物品，避免碰歪或使IC引脚翘起。

2．在放入SOCKET内时注意要IC要垂直放下去，不可斜着放，IC pin脚要与2 SOCKET内部的PIN针一一对齐，避免因取放不当而使IC脚弯。

3．在烧录IC取放过程中需配戴静电手环作业。

4. 在烧录过程中,吸笔出现异常(气压不足或吸笔故障),造成IC掉落时,必须把IC脚位修复经品管OK后,再进行烧录.

图一 3

图二

图三 4 图四

XXXXXX环保科技有限公司 文件编号 SF-QR-029

版 本 A/1 总共页次 1/4

文件名称 制程检验作业指导书 修改状态 0

生效日期 2020年07月30日

1、目的:

规范制程检验，确保有效控制过程产品质量。

2、范围：

适用范围于自原物料投入至成品入库前的相关工序的检验。

3、权责：

3.1制程品质管制：生产主管及领班。

3.2制程品质检验：进行首件确认和抽检，并按照《不合格品制程程序》对不合格进行标识、隔离、重

新检验 。

3.3品质异常之矫正预防措施分析：生产、品管及相关人员。

4、参考文件

4.1《彩印制程管制程序》

4.2《不合格品管理程序》

5、定义：

5.1首件检查：

5.1.1旧件依据《生产指示书》、尺寸图、留样件，进行正式量产前检验。

5.1.2新件依据《生产指示书》、签字稿、尺寸图、客签样（展示架类或组装类产品必须用白盒

配合印刷图纸确认， 做一个部件用白盒和图纸确认一个，用配套部件组装确认符合性，如尺寸，

结构，颜色，细节。新款须留一套大货样）

5.2抽检：由品管定量地对产品进行检验，并将检测结果告知操作人员。

5.3 所有工序如有参数调整、交班需要重新确认。

6.作业内容：

6.1首件检验标准

项目 首件标准要求 仪器

彩印印刷 纸张尺寸 印刷纸张尺寸与订单要求一致（误差±2mm）。 卷尺

颜色 按生产指示书备注的印刷颜色依据（新订单四色依据数码稿或客户样本，专色依据色卡；返单依据数码稿、客户样本、色卡并参照首批时的印刷首件）

要求与印刷颜色依据目视相似，专色△E≤3 印刷依据

X-Rite 528

•膜材的达因值是指材料表面吸附效果的一项指标，可以反映出膜材附着力的一项关键参数，一般可以用对应值的达因笔来做检测。达因笔有很多种达因值，从30多到70多不等。达因值来源于达因，达因是力的单位，通常我们说的表面张力、达因值都是通俗的叫法，准确的说应该是表面张力系数。定义是液体表面相邻两部分之间，单位长度内互相牵引的力。表面张力的单位在SI制中为牛顿/米（N/m），但仍常用达因/厘米（dyn/cm），1dyn/cm = 1mN/m。•达因值标准，指膜经达因笔测试出来的表面张力的值，也是膜表面处理的决定性标准，一般来说，达因值越高，浆料的附着力会更好，达因值越高，表面能量越多，因此表面也就越容易接受油墨。如果表面达因值过低，油墨就无法干透并会剥落。接触角：接触角（contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，是润湿程度的量度。若θ<90°，则固体表面是亲水性的，表面能高，达因值高，即液体较易润湿固体，其角越小，表示润湿性越好；若θ>90°，则固体表面是疏水性的，表面能低，达因值低，即液体不容易润湿固体，容易在表面上移动。•表面自由能，达因值，接触⾓都是评估固体表面润湿性能的方法，相对来说，接触角测量仪会更准确，表面自由能会次之，达因笔则快速粗略判断。

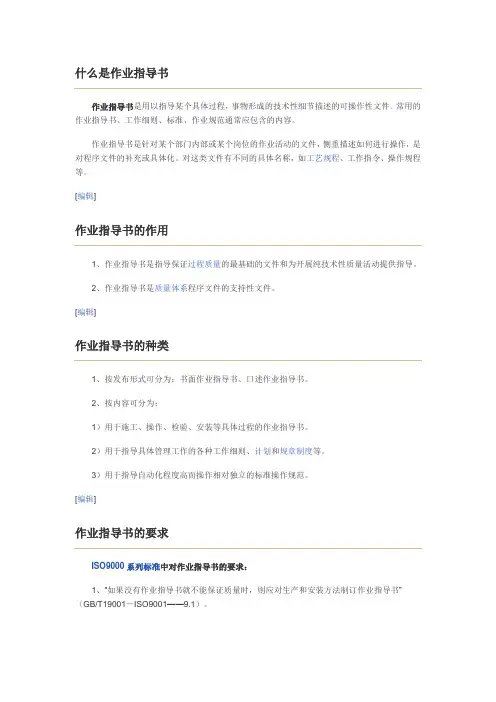

什么是作业指导书

作业指导书是用以指导某个具体过程，事物形成的技术性细节描述的可操作性文件。常用的作业指导书、工作细则、标准、作业规范通常应包含的内容。

作业指导书是针对某个部门内部或某个岗位的作业活动的文件，侧重描述如何进行操作，是对程序文件的补充或具体化。对这类文件有不同的具体名称，如工艺规程、工作指令、操作规程等。

[编辑]

作业指导书的作用

1、作业指导书是指导保证过程质量的最基础的文件和为开展纯技术性质量活动提供指导。

2、作业指导书是质量体系程序文件的支持性文件。

[编辑]

作业指导书的种类

1、按发布形式可分为：书面作业指导书、口述作业指导书。

2、按内容可分为：

1）用于施工、操作、检验、安装等具体过程的作业指导书。

2）用于指导具体管理工作的各种工作细则、计划和规章制度等。

3）用于指导自动化程度高而操作相对独立的标准操作规范。

[编辑]

作业指导书的要求

ISO9000系列标准中对作业指导书的要求：

1、“如果没有作业指导书就不能保证质量时，则应对生产和安装方法制订作业指导书”（GB/T19001－ISO9001——9.1）。

2、 生产作业可由作业指导书规定到必要的程度。应对工序能力进行研究以确定工序的潜能。整个生产中使用工艺规定也应写成书面文件，各个作业指导书中均应引用。作业指导书中应明确规定圆满完成工作以及符合技术规范和技术标准的准则。……（GB/T19004－ISO9004——10.1.1）。

3、“应按照质量体系的规定对作业指导书，规范和图样进行控制”（GB/T19004－ISO9004——11.5）。

[编辑]

作业指导书的要求与步骤

[编辑]

基本要求

1、内容应满足

（1）5W1H原则

任何作业指导书都须用不同的方式表达出：

a.Where：即在哪里使用此作业指导书。
