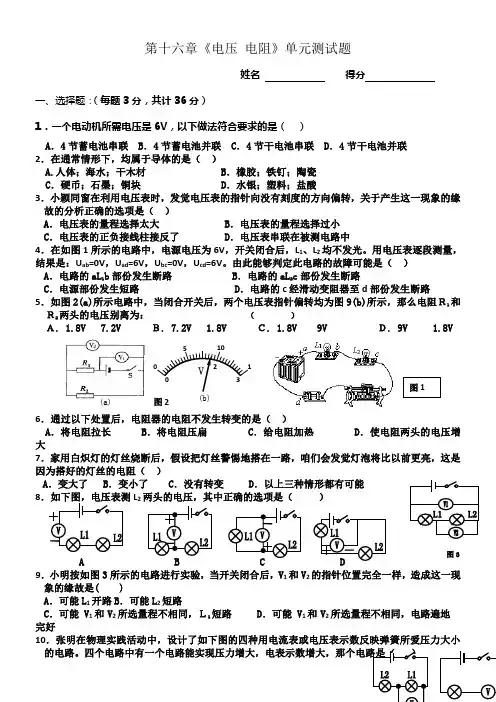

物理 第十六章 电压和电阻章节练习题

1

16.1 电压

1、______是形成电流的原因；电源是提供______的装置．蓄电池是化学电池，放电后可以再充电，它在放电过程中将_______能转化为_______能

2、我国家庭电路的电压是______V，电视机、电饭煲等家用电器的连接方式是______联

3、850μV=______mV=______V=______kV。

4、学校实验室里常用的电压表有______个接线柱，______个量程，一个量程是______ V，分度值是______ ；另一个量程是 ______ V，分度值是 ______ 。

5、电压表的使用规则是：

（1）电压表要__________联在被测电路两端。

（2）连接电压表时，必须使电流从__________接线柱流入电压表。

（3）被测电压不能超过电压表的__________。

6、图35所示的电压表的示数是____ __ ；如果改用另一量程，指针的位置不变，那么电压表的示数是__ ____ 。

7、关于电压，下列说法正确的是 （ ）

A．有电源就一定有电压且有电流

B．同一个小灯泡在不同的电压下的亮度是一样的

C．电压是形成电流的条件之一 D．有电压就一定能形成电流

8、在使用电压表测电压时，电压表的指针向零刻度左侧偏转，说明 ( )

A、电压表没有并联在电路中 B、用电压表测电流了

C、“+”、“－”接线柱接反了 D、电压表坏了

9、在国际单位制中，电压的单位是 ( )

A．库仑（C）; B．安培(A); C．焦耳(J) ; D．伏特(V).

10、某同学在用电压表测电压时，选用了“+”“3”接线柱，读数却误按照“+”“15”接线柱来读，得到电压值为13.5 V。则实际值为 （ ）

A.4.5 V B.2.7 V C.3.5 V D.1.5 V

11、下列关于电压表的使用，说法中不正确的是 ： ( )

A. 要把电压表与被测电路并联，

B. 用电压表测电压时，量程要选得合适，

C. 绝对不允许不经过用电器而把电压表直接接在电源的两极上，

D. 电流应从电压表的“+”流进，从“－”流出。

12、在图2所示的电路图中，能用电压表正确测出灯Ll两端电压的是 ( )

13、如图2所示，开关s闭合后，小灯泡不发光，电流表无示数、这时用电压表测得a、b两点间和c、d两点间的电压均为零，而a、d间和b、c间的电压均不为零，下列判断正确的 ( )

A、电源接线柱接触不良 B、开关的触片或接线柱接触不良

C、电流表接线柱接触不良 D、灯泡灯丝断了或灯座接触不良

2

14、在图甲的电路中，当闭合开关S后，电路正常工作。两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是: （ ）

A、4.8V、1.2V; B、6V、1.2V; C、1.2V、6V; D、1.2V、4.8V、

15、（1）在图中用笔画线代替导线将电压表接入电路（用0—3V量程）测量灯L2两端的电压．

（2）按实物连接图，在方框内画出电路图．

16、如下图所示，电源电压不变，但开关S闭合后，V1、V2表的示数分别为4V、6V，当将灯L1、L2的位置互换后，两电压表的示数不变。求灯L1、L2、L3两端及电源电压各是多少？

3

16.2 串、并联电路中电压的规律

1、串联电路的总电压_______各部分电路两端的__ _____，并联电路各支路两端的电压_______。

2、一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V，若需要一个提供9V电压的电源，则需要把__________节干电池__________联起来。

3、如图3所示，电源电压为6V；当开关闭合时电压表示数为2V，L1两端的电压是______V，当开关断开时，电压表的示数为______V。

4、如图所示，电压表V的示数为______V，电压表V1的示数为______V，电压表V2的示数应

为______V．

5、在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是 （ ）

A．一定是串联的 B．一定是并联的

C．串联、并联都有可能 D．无法判断

6、如下图所示，在探究并串联电路电压规律时.闭合开关，小明同学用电压表测出L1、 L2和AC两端的电压分别为2.3V 、2.1V 、4.5V；在表格中记录数据后，下一步首先应该做的是 ( )

A、整理器材，结束实验 B、换用不同规格的小灯泡，再测出几组电压值

C、分析数据，得出结论 D、换用电压表的另一量程，再测出一组电压值

7、在如下图甲所示的电路中，当闭合开关后，两个电压表的指针偏转均为图乙中所示，则电源和R1两端的电压分别为_______V和_______V。

8、在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是 （ ）

4

9、灯泡L1与灯泡L2并联电路中，灯泡L1比灯泡L2亮，则它们两端的电压关系是（ ）

A．U1＞U2 B．U1=U2

C．U1＜U2 D．无法判断

10、如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是：（ ）

A.U2=U1+U3，I1=I2 ； B.U2=U1=U3，I1=I2；

C.U1+U2=U3，I1＜I2 ； D.U2=U1+U3，I1＞I2。

11、如右图所示，小红同学在做电学实验时，误将电流表和电压表的位置接反了，则可能出现的现象是： （ ）

Ａ.两表会被烧坏； Ｂ.电流表不会被烧坏，电压表会；

Ｃ.两表都不会被烧坏； Ｄ.电压表不会被烧坏，电流表会。

12、将下图中的器材连接起来，要求：灯泡L1和L2串联，用电压表V1测L1的电压，用电压表V2测L1和L2串联后的总电压。

13、在上图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6 V，当S1、S3断开， S2闭合时， 电压表的示数为3 V.求：

（1）电源电压是多少？ （2）当S1、S3闭合，S2断开时，电压表的示数为多少？

5

16.3 电 阻

1、导体电阻的大小决定于导体本身的______ 、______ 、______以及温度，导体的电阻是导体本身的一种______ 。

2、同种材料制成的三根电阻，R1＝5Ω，R2＝8Ω，R3＝16Ω，若它们的长度相等，那么电阻的截面积最大的是____________；若它们的截面积相同，那么电阻的长度最短的是__ ____。(选填 R1 R2 或 R3 )

3、一根镍铬合金丝两端电压一定，将镍铬合金丝对折后接入原电路中，其电阻将____ __，通过的电流将 。（选填“变大”、“变小”或“不变”）

4、一根粗细均匀的细铜丝剪掉一半，剩余部分的电阻__ ___；若把两段拧到一起，它的

电阻___ _ _ （选填“变大”、“变小”或“不变”）。

5、当导体的材料和横截面积一定时，导体越长，则其电阻______，当导体的材料和长度一定时，则其横截面积越大，其电阻就______。

6、电阻串联的个数越多，阻值越大，相当于__ __；电阻并联的个数越多，阻值越小，相当于__ __。

7、某同学用灯丝做了图示的实验：用点燃火柴给灯丝加热，小灯泡变暗；火柴熄灭后对着灯丝吹气，小灯泡变亮。此实验说明___ ___ 。

8、为了研究电阻的大小是否与长度有关，采用了如图3所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点。在对比研究时，下列选择正确的是（ ）

A第一次接入AB，第二次接入DE B第一次接入DE，第二次接入AC

C第一次接入AB，第二次接入DF D第一次接入DE，第二次接入DF

9、甲、乙、丙三段铁丝，甲、乙的粗细相同但甲比乙长，乙、丙的长度相同但乙比丙细，则甲、乙、丙的电阻大小关系为：

A. R甲＞R乙＞R丙 B. R甲＜R乙＜R丙 C. R甲＜R乙=R丙 D. 无法判定

10、如上图所示是研究导体电阻跟那些因素有关的实验装置。a、b、c是同种材料制成的导线，其中a、b长度相同，c较短，且a、c的截面积相同；b的截面积比a、c大；a、d长度和横截面积都相等，但材料不同，下面实验的结论错误的是

A、若依次把M、N与a、b的两端连接，可知导体的电阻与横截面积关

B、若依次把M、N与b、c的两端连接，可知导体的电阻与长度有关

C、若依次把M、N与a、c的两端连接，可知导体的电阻与长度有关

D、若依次把M、N与a、d的两端连接，可知导体的电阻与材料有关

11、如图的四个电路中，电源电压U相同，R1＜R2，电路的总电阻由小到大的顺序是

A、甲乙丙丁 B、丁丙乙甲 C、丁甲乙丙 D、丙乙甲丁
