2.晶体管特性图示仪的原理框图如图7-1所示。 2．晶体管特性图示仪的框图
图7-1 晶体管特性图示仪结构框图
23页
5
22页
最后一页
上一页
下一页
目录
退出
最后一页
上一页
下一页
目录
6
退出
下面分析基极阶梯信号源、集电极电压发生器各 部分电路的工作原理。
（1）阶梯波发生器 阶梯波电压产生的基本方法
1．晶体管特性图示仪的组成
晶体管特性图示仪主要是由阶梯波信号源、集电极 扫描电压发生器、工作于X—Y方式的示波器、测试转 换开关以及附属电路等组成的仪器。
测试时阶梯信号源为被测晶体管提供偏置电压；
集电极扫描电压发生器用于供给所需的集电极扫描 电压；
示波器用于显示晶体管特性曲线；
开关及附属电路的作用是为了测试晶体管与参数， 实现电路的转换。
章节目录
7.5晶体管特性图示仪简介 7.6晶体管特性图示仪的应用 7.7实训
最后一页
上一页
下一页
目录
1
退出
第7章 晶体管特性图示仪
本章要点 晶体管特性图示仪的组成及原理框图 晶体管特性曲线的测量方法 用晶体管特性图示仪测量二极管、三极管和
场效应管
最后一页
上一页
下一页
目录
2
退出
7.5 晶体管特性图示仪简介
最后一页
上一页
下一页
目录
33
退出
5．集电极电源
（1）“峰值电压范围”选择开关 用来选择集电极电源的最大值。 当电压由低挡换向高挡时，观察半导体特性时，必须 先将“峰值电压％”旋钮旋至0，换档后再按需要的电 压逐渐增加，否则易击穿被测晶体管或烧毁保险丝。 AC档能使集电极电源变为双向扫描，使屏幕同时显示 出被测二极管的正、反方向特性曲线。 （2）“峰值电压％”旋钮 调节“峰值电压％”旋钮，使集电极电源在确定的峰 值电压范围内连续变化。 如选择“100V的峰值电压范围”，调节“峰值电压%” 旋钮，使集电极电源在0~100V连续变化。 面板上的标称值作近似值使用，精确读数应由X轴偏转 灵敏度读测

普通整流二极管 RL201～RL207 50uA 50V 500V 20K 调至满格 NPN 零电流 型号 RL201 RL202 RL203 RL204 RL205 RL206 RL207 200V 5000V 20K 从0开始调 NPN 零电流 标准 50V 100V 200V 400V 600V 800V 1000V
准
最大电流
30A
16A
20A
40A
4A
第4页 制定： 审核： 批准：
QT2晶体管特性图示仪检测晶体管设定标准（三极管类）
元件型号 测试档位选择 最 高 反 向 电 压 标准 Y轴 X轴 输出电压 功耗限制电阻 峰值电压 测试设置 输入 标准 Y轴 X轴 输出电压 功耗限制电阻 峰值电压 测试设置 输入 幅度/级 族/级 作用 串联电阻 常态/倒置 C945 50V 100uA 10V 100V 20K 调至满格 NPN 零电流 150mA 50mA 1V 10V/50A 0 调至5V NPN 正常 1mA 10级 正常 0 常态 S8550 （新东南） 25V 2mA 10V 100V 20K 调至满格 NPN 零电流 800mA 200mA 1V 10V/50A 0 调至5V NPN 正常 500uA 10级 正常 0 常态 S8050 25V 2mA 10V 100V 20K 调至满格 NPN 零电流 800mA 200mA 1V 10V/50A 0 调至5V NPN 正常 500uA 10级 正常 0 常态 9014 45V 1mA 10V 100V 20K 调至满格 NPN 零电流 100mA 50mA 1V 10V/50A 0 调至5V NPN 正常 500uA 10级 正常 0 常态 2SD669 120V 10mA 50V 500V 20K 调至满格 NPN 零电流 1.5A 500mA 1V 10V/50A 0 调至5V NPN 正常 500uA 10级 正常 0 常态 2SB649 120V 10mA 50V 500V 20K 调至满格 PNP 零电流 1.5A 500mA 1V 10V/50A 0 调至5V PNP 正常 500uA 10级 正常 0 倒置 S8550 （已发达） 25V 1mA 10V 100V 20K 调至满格 PNP 零电流 500mA 100mA 1V 10V/50A 0 调至5V PNP 正常 500uA 10级 正常 0 倒置 2SC2222 50V 100uA 10V 100V 20K 调至满格 NPN 零电流 150mA 50mA 1V 10V/50A 0 调至5V NPN 正常 1mA 10级 正常 0 常态 A928 30V 10mA 10V 100V 20K 调至满格 PNP 零电流 2A 500mA 1V 10V/50A 0 调至5V PNP 正常 200uA 10级 正常 0 倒置

基极阶梯波发生器 电路主要可分为集电极扫描电压发生器、基极阶梯波发生 器、电源等三部分。
阶梯波发生器由触发器，阶梯波形成器及阶梯波放大器三部分组成。其方框图如 图 46－6 所示、触发器将 50 赫正弦电压转换成为 100 赫正极性窄脉冲。主要由 BG3 脉 冲形成管，BG6 倒相放大管组成。来自变压器 B1、B12、B13 端 36 伏 50 赫市电正弦波 电压加到 BG1、BG2 组成的悬浮式全波整流电路，经全波整流得到 100 赫脉动信号，送 到脉冲形成管的基极。只有当脉动信号过零点附近时 BG3 才通导，其余时间均截止， 于是在集电极上可获得 100 赫正向窄脉冲信号，经 C1 电容微分后可得到上升时间更快 的 100 赫正负脉冲信号。其正脉冲经 BG4 削波而消除，负脉冲经 BG5 放大倒相成为整 齐的 100 赫正脉冲，作为阶梯波形成的触发信号。
电源 电路主要可分为集电极扫描电压发生器、基极阶梯波发生器、电源等三 部分。
电源变压器次级有 6 个绕组，输出电压分别为～45 伏、～18 伏、～20 伏、～30 伏、～6．3 伏。其中～45 伏、～30 伏两级电压用途前已叙述。两组～18 伏一组～20 伏经桥式整流后输出～15 伏、＋15 伏直流电压及－10 伏、＋10 伏、－20 伏经稳压管 稳压的直流电压，作为阶梯波发生器的直流供电电源。～6．3 伏电压供指示灯用，并 经 BG50 双向限幅稳压管限幅后得到近似梯形的电压波。其幅度不受外电压波动影响， 保持为 12 伏峰峰值，经 R98、W4 分压取出 500 毫伏电压送到 K2、K5 开关后输出。
印制电路板
印制电路板用一块长 170 毫米，宽 120 毫米单面复铜板经照相腐蚀制成。仪器主 要电路部分元件都装配在这块印制电路板上。图 46－9 为 J2461 型仪器的印制电路板 图。图中元件在正面，印制线路在反面。扫描电压调整管 BG33 从散热要求来看可装在 机架右支架上，但这样安装管子与地形成的分布电容很大，影响小电流测试。因而设 计时将它装在印制电路板上，同时加了一块铝板做的 U 形散热器。电路板四角用螺钉 固定在机架上下撑条上。电路板用扎线和面板上控制元件及电源变压器相连接。

七档误差 ±10％

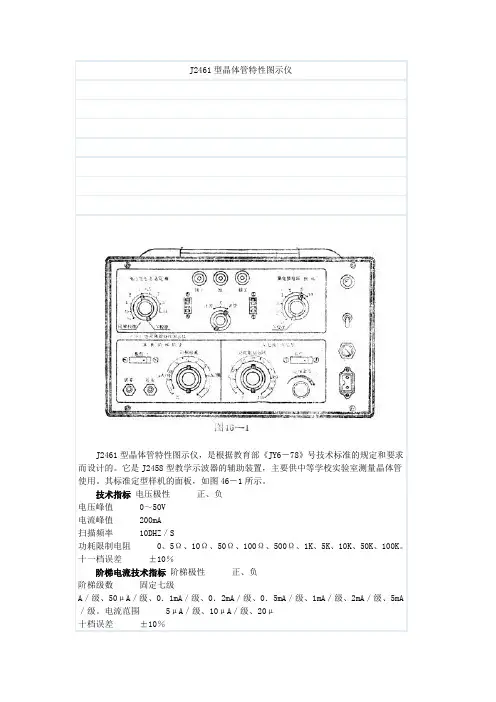

其他技术指标
输出校准电压：
Y 轴 500mVPP ±5％
X轴
500mVpp±5％
外接示波器要求：
Y 轴输入灵敏度≤100mV／格 输入电阻 1MΩ
X 轴输入灵敏度≤100mV／格 输入电阻 1MΩ
使用条件：
温度－10℃～＋40℃
相对湿度≤85％（30℃）
使用电源 220V±10％50HZ±2
阻，确定 IB＝IB2，逐点测试 UC、IC 值，可画出在 IB2 下的 UC、IC 曲线。如此重复，
就可画出三极管在不同 IB 值时的输出特性曲线簇。
显然，这种测试方法速度太慢，而且在测量极限参数时还易损坏晶体管。如果 EC 值随时间连续变化，那么 Uc 与 IC 也将按特性随时间变化。把变化的 UC 和 IC 通过一
工作时间连续 8 小时
其他：
功率消耗 20VA（满载时）
重量 3Kg
外形尺寸 250×155×110（mm）3
晶体管的特性曲线可以用逐点测试数据进行描绘
例如，测试三极管的输
出特性曲线，测试线路如图 46－2。调节 RB 电阻，确定 IB＝IB1，变化电位器 W，使
Uc 从零逐点变化到 Ec，记下对应的 IC 值，可画出 IB1 时 UC、Ic 曲线。再调节 RB 电
扫描频率
10DHZ／S
功耗限制电阻
0、5Ω 、10Ω 、50Ω 、100Ω 、500Ω 、1K、5K、10K、50K、100K。
十一档误差
±10％
阶梯电流技术指标 阶梯极性
正、负
阶梯级数
固定七级
A／级、50μ A／级、0．1mA／级、0．2mA／级、0．5mA／级、1mA／级、2mA／级、5mA
