第24章 半导体存储器

第二章判断题F 1 CPU中的控制器用于对数据进行各种算术运算和逻辑运算。

（判断）T 2 CPU主要由运算器、控制器和寄存器组三部分组成。

（判断）F 3 PCI总线常用于连接高速外部设备的I/O控制器，它包含有128位的数据线。

（判断）T 4 PC机采用I/O总线结构有很多优点，例如，简化了系统设计、便于系统的扩充升级。

（判断）T 5 PC机常用的输入设备为键盘、鼠标，常用的输出设备有显示器、打印机。

（判断）F 6 PC机的常用外围设备，如显示器、硬盘等，都通过PCI总线插槽连接到主板上。

（判断）F 7 PC机可以连接多种I/O设备，不同的I/O设备往往需要使用不同的I/O接口，而同一种I/O接口只能连接同一种设备。

（判断）F 8 PC机中常用外围设备的I/O控制器都必须做成适配卡插在主板上的PCI总线插槽中。

（判断）T 9 PC机中所有部件和设备都以主板为基础进行安装和互相连接，主板的稳定性影响着整个计算机系统的稳定性。

（判断）F 10 当前正被CPU执行的程序必须全部保存在高速缓冲存储器（Cache）中。

（判断）T 11 高速缓存（Cache）可以看作主存的延伸，与主存统一编址，接受CPU的访问，但其速度要比主存高得多。

（判断）T 12 光学鼠标具有速度快，准确性和灵敏度高，不需要专用衬垫，在普通平面上皆可操作等优点，是目前流行的一种鼠标器。

（判断）T 13 计算机系统中I/O设备的种类多，性能相差很大，与计算机主机的连接方法也各不相同。

（判断）F 14 键盘中的F1~F12控制键的功能是固定不变的。

（判断）F 15 随着计算机的不断发展，市场上的CPU类型也在不断变化，但它们必须采用相同的芯片组。

（判断）F 16 系统维护过程中，为了适应软硬件环境的变更而对应用程序所做的适当修改称为完善性维护。

（判断）适应性维护F 17 由于计算机通常采用“向下兼容方式”来开发新的处理器，所以，Pentium和Core 系列的CPU都使用相同的芯片组。

联机外存储器 脱机外存储器
两大类——内存、外存
• 内存——存放当前运行的程序和数据。
– 特点：快，容量小，随机存取，CPU可直接访问。 – 通常由半导体存储器构成 – RAM、ROM
• 外存——存放非当前使用的程序和数据。
– 特点：慢，容量大，顺序存取/块存取。需调入内存后 CPU才能访问。 – 通常由磁、光存储器构成，也可以由半导体存储器构成 – 磁盘、磁带、CD-ROM、DVD-ROM、固态盘
16
读0过程
17
写入数据1的过程
18
写0过程
19
2、存储器芯片的基本组成
20
三、存储器与系统的连接
1、数据线、地址线和控制线的连接

存储芯片通过地址线、数据线和控制线与外部连接。 地址线是单向输入的，其数目与芯片容量有关。CPU发 出的地址信号，部分使芯片的片选端有效，称为“片 选”，部分再选中芯片内部的存储单元实现“字选”。 如容量为1024×4时，地址线有10根。

8
2.常用半导体存储器的特点
（1）静态存储器SRAM




用双稳态触发器存储信息。 速度快（<5ns），不需刷新，外围电路比较简单， 但集成度低（存储容量小，约1Mbit/片），功耗 大。 在PC机中，SRAM被广泛地用作高速缓冲存储Cache。 典型SRAM芯片:CMOS RAM芯片6264(8K*8)
14
二、存储器芯片的基本组成
1、基本存储电路 静态存储器SRAM存储原理：双稳态触发器保存信 息。 T1 通，T2 止存0 ；T1 止，T2 通存1 ； 保持信息时，不送地址信号； 读出：送地址，发读命令； 写入：送地址，送数据发写命令。

三、知识点
1、重点掌握的知识点 （1）各种ROM的电路结构和工作原理； （2）SRAM的的电路结构和工作原理；
（3）存储器容量的扩展方法；
（4）用存储器实现组合逻辑函数的方法。 2、一般掌握的知识点
（1）各种ROM存储单元的特点； （2）SRAM的静态存储单元。

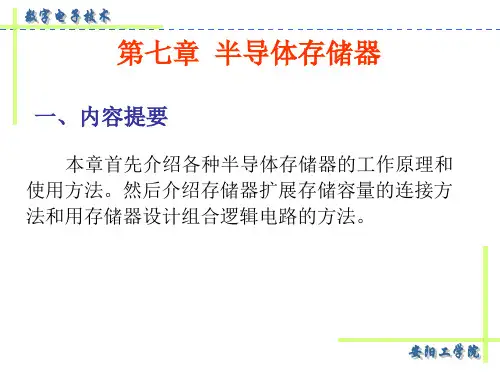

7.1 概述
半导体存储器是一种能存储大量二值信息的半导 体器件。 一、半导体存储器的一般结构形式 存储单元数目庞大，输入/输出引脚数目有限。
译成某一条字线有效，从存储矩阵中选中一行存储单元；
列地址译码器将输入地址代码的其余若干位(Ai+1~An-1)译 成某一根输出线有效，从字线选中的一行存储单元中再 选一位(或n位)，使这些被选中的单元与读/写电路和 I/O(输入/输出端)接通，以便对这些单元进行读/写操作。
读/写控制电路用于对电路的工作状态进行控 制。CS′称为片选信号，当CS′=0时，RAM工作， CS′=1时，所有I/O端均为高阻状态，不能对RAM 进行读/写操作。
11A7 ~ A0 768 ~ 1023
256 ~ 511
7.5 用存储器实现组合逻辑函数
ROM广泛应用于计算机、电子仪器ቤተ መጻሕፍቲ ባይዱ电子测量设备和数
控电路，其具体应用有专门的教材进行论述，这里仅介绍用
ROM在数字逻辑电路中的应用。 分析ROM的工作原理可知，ROM中的地址译码器可产
生地址变量的全部最小项，能够实现地址变量的与运算，即
A0~An-1
D0
W0
W2n-1
Dm
地
A1
址
A0 D3
数
D2
据
D1 D0
0 0 1 1
0 1 0 1
0 1 0 1

（a）
图6-8
（b）
3．快闪存储器(Flash Memory)
而且浮置栅一源区间的电容要比浮置栅一控制栅间的电容小得多 。 当控制栅和源极间加上电压时,大部分电压都将降在浮置栅与源极 之间的电容上。 快闪存储器的存储单元就是用这样一只单管组成的，如图6-8(b)所 示。
（a）
图6-8
（b）

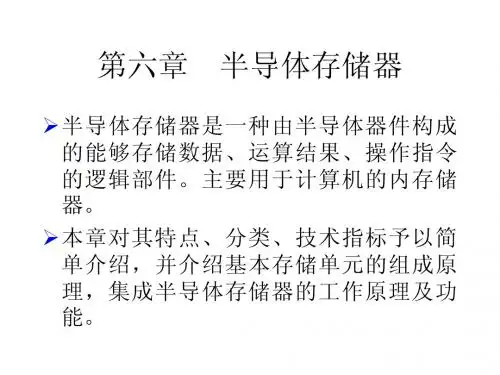

半导体存储器的技术指标
存取容量：表示存储器存放二进制信息的多少。二值 信息以字的形式出现。一个字包含若干位。一个字的 位数称做字长。
例如，16位构成一个字，那么该字的字长为16位。一个存储 单元只能存放一个一位二值代码，即只能存一个0或者一个1。 这样，要存储字长为16的一个字，就需要16个存储单元。若 存储器能够存储1024个字，就得有1024×16个存储单元。 通常，用存储器的存储单元个数表示存储器的存储容量，即 存储容量表示存储器存放二进制信息的多少。存储容量应表 示为字数乘以位数。 例如，某存储器能存储1024个字 ，每个字4位，那它的存储容 量就为1024×4=4096，即该存储器有4096个存储单元。 存储器写入（存）或者读出（取）时，每次只能写入或读出 一个字。若字长为8位，每次必须选中8个存储单元。 选中哪些存储单元，由地址译码器的输出来决定。即由地址 码来决定。地址码的位数n与字数之间存在2n=字数的关系。 如果某存储器有十个地址输入端，那它就能存210=1024个字。
[例6-1]
[例6-1]
根据表6-2可以写出Y的表达式： Y7=∑（12，13，14，15） Y6=∑（8，9，10，11，14，15） Y5=∑（6，7，10，11，13，15） Y4=∑（4，5，7，9，11，12） Y3=∑（3，5，11，13） Y2=∑（2，6，10，14） Y1=0 Y0=∑（1，3，5，7，9，11，13，15 ） 根据上述表达式可画出ROM存储点阵如图6-9所示。
