华为数通设备配置说明与示例数据通信实验指导书电子工程系目录配置基础(模拟器不用) (4)1. 学习目标 (4)2. 配置路由器(或交换机) (4)2.2 通过 Aux口＋Modem远程拨入方式 (5)2.3 通过Telnet方式配置 (6)3. 设置访问路由器的权限 (7)4. 路由器常用命令配置模式（模拟器需要学习） (9)端口配置上机实验 (13)1. 学习目标 (13)2. 实验步骤： (13)2.1 PoS接口配置 (13)2.2 配置PAP认证 (19)2.3 CPOS接口的配置 (19)2.4 Ethernet接口配置 (25)实验内容 (25)基本端口配置命令 (25)实验目的 (25)实验环境 (25)实验组网图 (25)实验步骤 (25)端口汇聚实验 (36)实验目的 (36)实验环境 (36)实验组网图 (36)实验步骤 (36)VLAN基础配置实验 (41)1.1实验内容 (41)1.2VLAN级联静态配置 (41)1.2.1实验目的 (41)1.2.2实验环境 (41)1.2.3实验组网图 (41)1.2.4实验步骤 (42)VLAN间路由实验 (45)1.1实验内容 (45)1.2静态路由配置 (45)1.2.1实验目的 (45)1.2.2实验环境 (45)1.2.3实验组网图 (45)1.2.4实验步骤 (46)STP实验 (53)3. 实验内容 (53)4. 生成树计算过程 (53)4.1 实验目的 (53)4.2 实验环境 (53)4.3 实验组网图 (53)4.4 实验步骤 (54)静态路由和RIP协议上机实验 (73)1. 学习目标 (73)2. 实验步骤： (73)2.1 静态路由的配置 (73)2.2 RIP路由协议的配置 (83)OSPF协议上机实验 (90)1. 学习目标 (90)2. 实验步骤： (90)2.1 OSPF协议基本配置 (90)2.2 DR和BDR选举 (92)2.3 配置OSPF验证 (94)2.4 OSPF协议的区域划分 (95)2.5 引入外部路由到OSPF (98)2.6 OSPF路由聚合 (106)2.7 NSSA区和STUB区 (110)BGP协议上机实验 (125)1. 学习目标 (125)2. 实验步骤： (125)2.1 BGP协议的基本配置 (125)2.2 BGP 路由聚合 (134)2.3 BGP 路由反射器 (144)2.4 控制BGP的路径选择 (146)MPLS基础上机实验 (152)1. 学习目标 (152)2. 实验步骤： (152)2.2 配置过程 (152)附录：配置文件 (160)MPLS VPN 基础上机实验 (167)1. 学习目标 (167)2. 实验步骤： (167)2.2 配置过程 (167)2.3 练习题 (171)附录：配置文件 (171)配置基础(模拟器不用)1. 学习目标1. 掌握配置环境的搭建2. 掌握常见命令的配置视图2. 配置路由器(或交换机)通过console 口配置（通过Console 口登录主要用于交换机第一次上电或本地配置。
STP协议原理及配置STP协议原理及配置一、STP概述 STP（生成树协议）是一个二层管理协议。
在一个扩展的局域网中参与STP的所有交换机之间通过交换桥协议数据单元bpdu（bridge protocol data unit）来实现；为稳定的生成树拓扑结构选择一个根桥；为每个交换网段选择一台指定交换机；将冗余路径上的交换机置为blocking，来消除网络中的环路。
IEEE 802.1d是最早关于STP的标准，它提供了网络的动态冗余切换机制。
STP使您能在网络设计中部署备份线路，并且保证： * 在主线路正常工作时，备份线路是关闭的。
* 当主线路出现故障时自动使能备份线路，切换数据流。
rSTP（rapid spanning tree protocol）是STP的扩展，其主要特点是增加了端口状态快速切换的机制，能够实现网络拓扑的快速转换。
1.1 设置STP模式 使用命令config spanning-tree mode可以设置STP模式为802.1d STP或者802.1w rSTP. 1.2 配置STP 交换机中默认存在一个default STP域。
多域STP是扩展的802.1d，它允许在同一台交换设备上同时存在多个STP域，各个STP域都按照802.1d运行，各域之间互不影响。
它提供了一种能够更为灵活和稳定网络环境，基本实现在vlan中计算生成树。
1.2.1 创建或删除STP 利用命令create STPd和delete STPd可以创建或删除STP. 缺省的default STP域不能手工创建和删除。
1.2.2 使能或关闭STP 交换机中STP缺省状态是关闭的。
利用命令config STPd可以使能或关闭STP. 1.2.3 使能或关闭指定STP的端口 交换机中所有端口默认都是参与STP计算的。
使用命令config STPd port可以使能或关闭指定的ST P端口。
1.2.4 配置STP的参数 运行某个指定STP的STP协议后，可以根据具体的网络结构调整该STP的一些参数。

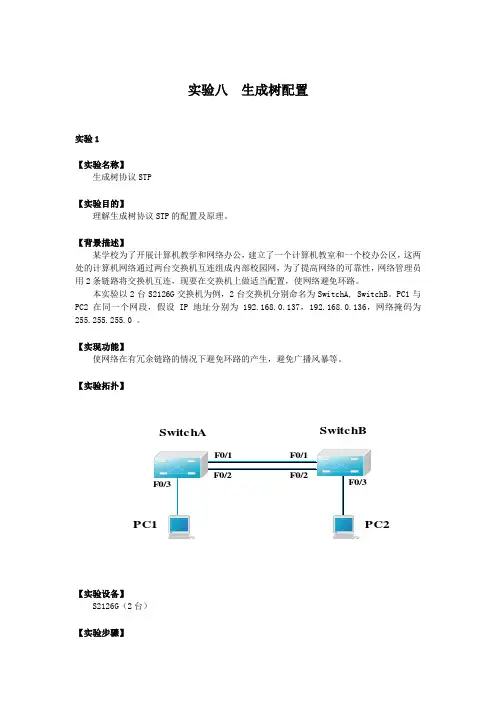

实验八生成树配置实验1【实验名称】生成树协议STP【实验目的】理解生成树协议STP的配置及原理。
【背景描述】某学校为了开展计算机教学和网络办公，建立了一个计算机教室和一个校办公区，这两处的计算机网络通过两台交换机互连组成内部校园网，为了提高网络的可靠性，网络管理员用2条链路将交换机互连，现要在交换机上做适当配置，使网络避免环路。
本实验以2台S2126G交换机为例，2台交换机分别命名为SwitchA, SwitchB。
PC1与PC2在同一个网段，假设IP地址分别为192.168.0.137，192.168.0.136，网络掩码为255.255.255.0 。
【实现功能】使网络在有冗余链路的情况下避免环路的产生，避免广播风暴等。
【实验拓扑】F0/3F0/3【实验设备】S2126G（2台）【实验步骤】第一步：在每台交换机上开启生成树协议．例如对SwitchA做如下配置：SwitchA#configure terminal ！进入全局配置模式SwitchA(config)#spanning-tree ！开启生成树协议SwitchA(config)#end验证测试：验证生成树协议已经开启SwitchA#show spanning-tree ！显示交换机生成树的状态StpVersion : MSTPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : Disabled###### MST 0 vlans mapped : AllBridgeAddr : 00d0.f8ef.9e89Priority : 32768TimeSinceTopologyChange : 0d:0h:0m:8sTopologyChanges : 0DesignatedRoot : 800000D0F8EF9D09RootCost : 200000RootPort : Fa0/1CistRegionRoot : 800000D0F8EF9E89CistPathCost : 0SwitchA#show spanning-tree interface fastthernet 0/1 ！显示交换机接口fastthernet 0/1的状态PortAdminPortfast : DisabledPortOperPortfast : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard: DisabledPortBPDUFilter: Disabled###### MST 0 vlans mapped : AllPortState : forwarding ！显示接口fastthernet 0/1处于转发（forwarding）状态PortPriority : 128PortDesignatedRoot : 800000D0F8EF9D09PortDesignatedCost : 0PortDesignatedBridge : 800000D0F8EF9D09PortDesignatedPort : 8001PortForwardTransitions : 1PortAdminPathCost : 0PortOperPathCost : 200000PortRole : rootPort第二步：设置生成树模式SwitchA(config)#spanning-tree mode stp ！设置生成树模式为STP (802.1D)验证测试：验证生成树协模式为802.1DSwitchA#show spanning-treeStpVersion : STPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : DisabledBridgeAddr : 00d0.f8ef.9e89Priority : 32768TimeSinceTopologyChange : 0d:0h:7m:0sTopologyChanges : 0DesignatedRoot : 800000D0F8EF9D09RootCost : 200000RootPort : Fa0/1第三步：设置交换机的优先级SwitchA(config)#spanning-tree priority 4096 ！设置交换机SwitchA的优先级为4096, 数值最小的交换机为根交换机（也称根桥），交换机SwitchB的优先级采用默认优先级（32768），因此SwitchA将成为根交换机。
STP (生成树协议) 是一个二层管理协议。
在一个扩展的局域网中参预STP 的所有交换机之间通过交换桥协议数据单元bpdu (bridge protocol data unit)来实现；为稳定的生成树拓扑结构选择一个根桥；为每一个交换网段选择一台指定交换机；将冗余路径上的交换机置为blocking，来消除网络中的环路。
IEEE 802. 1d 是最早关于STP 的标准，它提供了网络的动态冗余切换机制。
STP 使您能在网络设计中部署备份路线，并且保证：* 在主路线正常工作时，备份路线是关闭的。
* 当主路线浮现故障时自动使能备份路线，切换数据流。
rSTP (rapid spanning tree protocol)是STP 的扩展，其主要特点是增加了端口状态快速切换的机制，能够实现网络拓扑的快速转换。
1.1 设置STP 模式使用命令config spanning-tree mode 可以设置STP 模式为802. 1d STP 或者802. 1w rSTP.1.2 配置STP交换机中默认存在一个default STP 域。
多域STP 是扩展的802. 1d，它允许在同一台交换设备上同时存在多个STP 域，各个STP 域都按照802. 1d 运行，各域之间互不影响。
它提供了一种能够更为灵便和稳定网络环境，基本实现在vlan 中计算生成树。
1.2.1 创建或者删除STP利用命令create STPd 和delete STPd 可以创建或者删除STP.缺省的default STP 域不能手工创建和删除。
1.2.2 使能或者关闭STP交换机中STP 缺省状态是关闭的。
利用命令config STPd 可以使能或者关闭STP.1.2.3 使能或者关闭指定STP 的端口交换机中所有端口默认都是参预STP 计算的。
使用命令config STPd port 可以使能或者关闭指定的STP 端口。
1.2.4 配置STP 的参数运行某个指定STP 的STP 协议后，可以根据具体的网络结构调整该STP 的一些参数。
