工具一名称：接箍捞矛JKLM90用途：是专门用来捞取鱼顶为接箍的工具。
结构：由上接头、锁紧螺母、导向螺钉、芯轴、卡瓦、冲砂管等组成。
工作原理：实质是一种内外螺纹的对扣打捞。
卡瓦依其弹性变形进入接箍母螺纹，靠芯轴和卡瓦内外锥面贴合后的径向胀力，保持对扣的连接性，抓住落鱼。
技术规范：外型尺寸#95*380 接头螺纹21/2平式油管母螺纹落鱼规格21/2油管接箍许用拉力550KN 井眼51/2套管。
操作方法：1.根据鱼顶的接箍选用捞矛及卡瓦。
2.将工具拧紧在打捞管柱最下端，下入井中。
下至鱼顶1-2m处，开泵循环，冲洗鱼顶正常后停泵入鱼。
3.当悬重回降停止下放，慢慢上提，若悬重增加说明打捞成功。
4.起钻。
注意事项：1.被捞接箍必须完好的。
2.出井后反转卡瓦即可退出工具。
工具二名称：可退式打捞矛LM-T73用途：从鱼腔内孔进行打捞的工具，它既可抓捞自由状态下的管柱，也可抓捞遇卡管柱。
结构：由芯轴、圆卡瓦、释放环和引鞋组成。
工作原理：圆卡瓦外径略大于落物内径，当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴紧落物内壁。
上提，芯轴、卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。
退出时，只要给芯轴下击力，使圆卡瓦与芯轴内外锯齿螺纹脱开，正转2-3圈至圆卡瓦与释放环接触，上提钻具即可退出落鱼。
技术规范：外型尺寸#95*651 接头27/8TBG（REG）打捞范围54.6-62mm 许用拉力535KN 卡瓦窜动量7.7。
操作方法：1.根据落鱼内径，选用适应的可退式打捞矛。
2.检查工具，卡瓦窜动量符合要求，转动卡瓦使其靠近释放环，处于自由状态。
3.下钻下至鱼顶2m左右，开泵循环并缓慢下放钻具探鱼顶，记录悬重。
捞矛进入鱼腔后，悬重下降，反转钻具1-2圈，试提悬重增加，捞获。
若悬重不增加，重复上述操作直至捞获。
4.当上提拉力大于或接近钻具安全负荷时下击芯轴，并正转2-3圈后上提即可退出。
注意事项：1.工具平稳入鱼，不能超负荷使用。

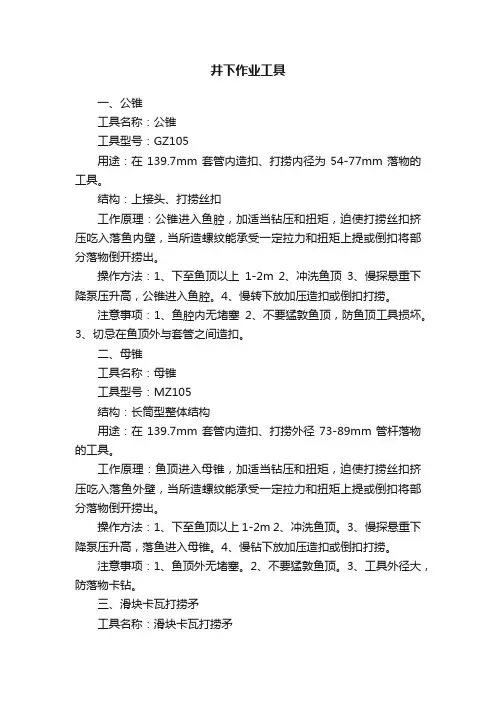

井下作业工具一、公锥工具名称：公锥工具型号：GZ105用途：在139.7mm套管内造扣、打捞内径为54-77mm落物的工具。
结构：上接头、打捞丝扣工作原理：公锥进入鱼腔，加适当钻压和扭矩，迫使打捞丝扣挤压吃入落鱼内壁，当所造螺纹能承受一定拉力和扭矩上提或倒扣将部分落物倒开捞出。
操作方法：1、下至鱼顶以上1-2m 2、冲洗鱼顶3、慢探悬重下降泵压升高，公锥进入鱼腔。
4、慢转下放加压造扣或倒扣打捞。
注意事项：1、鱼腔内无堵塞2、不要猛敦鱼顶，防鱼顶工具损坏。
3、切忌在鱼顶外与套管之间造扣。
二、母锥工具名称：母锥工具型号：MZ105结构：长筒型整体结构用途：在139.7mm套管内造扣、打捞外径73-89mm管杆落物的工具。
工作原理：鱼顶进入母锥，加适当钻压和扭矩，迫使打捞丝扣挤压吃入落鱼外壁，当所造螺纹能承受一定拉力和扭矩上提或倒扣将部分落物倒开捞出。
操作方法：1、下至鱼顶以上1-2m 2、冲洗鱼顶。
3、慢探悬重下降泵压升高，落鱼进入母锥。
4、慢钻下放加压造扣或倒扣打捞。
注意事项：1、鱼顶外无堵塞。
2、不要猛敦鱼顶。
3、工具外径大，防落物卡钻。
三、滑块卡瓦打捞矛工具名称：滑块卡瓦打捞矛工具型号：HLM-D73结构：上接头、矛杆、卡瓦、锁块、螺钉用途：打捞内径52.6-64mm管类落物的工具。
工作原理：矛杆卡瓦进入鱼腔，卡瓦自重下滑，与斜面产生位移直径增大，上提斜面产生径向分力卡瓦咬入落鱼内壁，实现打捞。
操作方法：1、地面检查矛杆尺寸合格，卡瓦动作灵活。
2、下至鱼顶，记悬重方入，冲洗。
3、下放入鱼腔4、上提悬重增加捞获。
5、需倒扣上提设计负荷再加10-20KN倒扣。
注意事项：1、卡瓦对落鱼的打捞位置距锁块以上5mm。
2、落物较重可接合适引鞋保护。
四、接箍捞矛工具名称：接箍捞矛工具型号：JKLM107结构：上接头、芯轴、卡瓦、冲砂管、锁紧螺母、导向螺钉用途：打捞89mm油管接箍的工具。
工作原理：在钻压作用下，卡瓦公螺纹依靠弹性变形进入接箍母扣中，上提芯轴卡瓦内外锥面吻合产生径向胀力抓住落鱼。
课前复习提问1．完井方式有几种？什么是先期裸眼完井？什么是后期裸眼完井？2．什么是套管射孔完井？第二章井下作业设备及工具在生产过程中，油、水井经常会发生一些故障，如不及时修理和排除，就会导致井的停产或报废。
修井就是为恢复井的正常生产而进行的一系列维修和解除故障的工作。
第一部分：井下作业设备修井作业的设备比较多，按照性能和用途，可分为动力设备、起下设备、旋转设备、循环设备、井口控制装置等。
其详细规范、技术性能等可参阅《采油技术手册》。
§2—1 动力设备修井机是修井和井下作业施工中最基本、最主要的动力来源，按其运行结构分为履带式（通井机）和轮胎式（作业机）两种形式。
原理：就是在拖拉机或汽车上安装一部绞车，利用发动机带动绞车滚筒转动，通过钢丝绳把动力传递给提升系统。
一．履带式修井机（通井机）1．作用：履带式修井机一般统称通井机，是目前各油田修井作业中最常用的一种动力设备，作用：是用于起下油管、钻杆（抽油杆）以及井下打捞、抽汲等施工作业。
2．特点：履带式修井机不配带井架，越野性能好，其越野性能好，适用于低洼地带。
但它的缺点是行走速度慢，不适应快速转移施工的要求。
图8-1 AT—10型通井机图8-2 XT—12型通井机常用的通井机AT-10型、XT-12型通井机的外形如图8-1、8—2所示。
二．轮胎式修井机（俗称联合作业机或叫修井机）1．作用：修井机是修井施工中最基本、最主要的动力来源，完成起下管（杆）柱及井下工具，提捞、抽汲和打捞等任务，是一种轮胎式自带井架的修井设备。
2．特点：配带自背式井架，行走方便，安装简单，适用于快速搬迁施工作业，缺点是低洼、泥泞地带、雨季翻浆季节行走和进入井场相对受限制。
1）XJ250型，XJ350型轮胎式修井机XJ250型，XJ350型轮胎式修井机外形，如图8—3、图8—4所示。
XJ350型修井机井架高度31.7m，二层平台可立放钻杆（油管）立主3000m，转盘扭矩大，转速控制方便，适用于中深井、深井大修作业。
井下作业基本工具一、可退式打捞矛1、名称型号：LM-T73可退式打捞矛2、用途：是从鱼腔内孔进行打捞的工具；用于油气田修井过程中打捞钻杆、油管、套管及圆柱形空心状落物。
3、结构：由芯轴、圆卡瓦、释放圆环和引鞋等组成4、原理：打捞时，自由状态下圆卡瓦外径略大于落物内径。
当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴近落物内壁。
随芯轴上行和提拉力的逐渐增加，芯轴、圆卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。
退出时一旦落鱼卡死，无法捞出需退出捞矛时，只要给芯轴一定的下击力，就能使圆卡瓦与芯轴的内外锯形齿螺纹脱开(此下击力可由钻柱本身重量或使用下击器来实现)，再正转钻具2～3圈(深井可多转几圈)，圆卡瓦与芯轴产生相对位移，促使圆卡瓦沿芯轴锯齿形螺纹向下运动，直至圆卡瓦与释放圆环上端面接触为止(此时卡瓦与芯轴处于完全吻合位置)，上提钻具，即可退出落鱼。
5、技术规范：（1）规格型号：LM-T73 (2)外形尺寸：Φ95mmx651mm （3）接头螺纹：27/8REG （4）使用规范及性能参数：①打捞范围：54.6－62mm。
②许用拉力：535KN 6、操作方法：1) 2) 状态。
3) 4) 5) 6) 获。
7)如上提拉力接近或大于钻具负荷时，可用钻具下击芯轴，并正转钻具2-3圈后再上提钻具，即接好钻具下钻，下至鱼顶以上1-2m左右，开泵循环慢下放钻具探鱼顶；探准鱼顶后，试提打捞管柱并记录悬重；正式打捞；当捞矛进入鱼腔，选重有下降显示时，反转钻具1-2圈，芯轴对卡瓦产生径向推动，上提钻具，若指重表悬重增加，证明捞获，即可起钻；若选重不增加，可重复上述操作直至捞根据落鱼内径的尺寸，选用与之相适应的可退式打捞矛；检查工具，使卡瓦的轴向窜动量符合要求，用手转动卡瓦使其靠近释放环，此时工具处于自由迫使芯轴上行，使卡瓦卡住落鱼而捞获；可将工具退出。
7、注意事项：工具入鱼平稳，不能超负荷使用，用后及时保养、清洗、检查涂油。

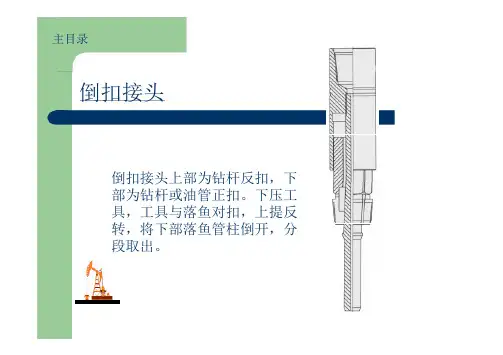

井下工具目录打捞类工具1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴整形类工具48、梨形涨管器49、偏心辊子整形器50、长锥面涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏心涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类工具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类工具63、水力式外割刀64、机械式内割刀65、机械式外割刀钻、磨、铣类工具66、三刮刀钻头67、十字钻头68、鱼尾刮刀钻头69、尖钻头70、偏心钻头71、三牙轮钻头72、平底磨鞋73、凹面磨鞋74、梨形磨鞋75、滚球式平底磨鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类工具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类工具89、偏心配水器90、偏心配产器91、K344-110封隔器92、K344-114封隔器93、Y341-114-X封隔器94、Y341-114封隔器95、XYQ-100泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、支撑卡瓦100、锯齿形安全接头101、方扣形安全接头102、倒扣安全接头103、游车大钩104、水龙头105、气动卡盘106、多用途油管卡盘107、自封封井器108、半封封井器109、全封封井器110、加压支架111、加压吊卡112、分段加压吊卡113、安全卡瓦114、修井吊钳115、油管吊钳117、活门吊卡118、月牙吊卡119、活动肘节120、丢手接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、羊角吊卡131、修井转盘132、螺杆钻具133、液压动力钳134、解卡机公锥SY5114—921名称：公锥2型号：GZ—NC31（△）3技术规范参数：（1）规范：∮105mm×∮25mm×∮80mm×1110mm（2）连接螺纹：NC31规范不同打捞管柱不同4主要结构：它是长锥形整体结构，可分成接头和打捞丝扣两部分5技术性能要求:（1）打捞螺纹表面硬度：HRC60—65（2）冲击韧性≥58.8J/cm2,（3）抗拉极限≥932KN6用途及使用范围:专门从落物内孔进行造扣打捞，在∮140mm套管内打捞∮30mm—∮75mm带接箍油管和钻杆7原理:当公锥进入落物内孔之后，加以适当的钻压并转动钻具，迫使打捞丝扣挤压吃入落鱼内壁进行造扣，当所造扣能承受一定拉力和扭矩时，则可采取上提或倒扣的办法将落物全部或部分捞出母锥SY5115--921名称:母锥2型号:MZ—NC313技术规范参数:（1）规范：∮114mm×∮97mm×∮62mm×720mm（2）连接扣型NC31规范不同打捞管径不相同4主要结构:它是长筒型整体结构，由接头、本体两部分组成5技术性能要求:（1）打捞螺纹表面硬度HRC=60--65（2）冲击韧性≥54（3）抗拉极限≥932kN6用途及使用范围:专门从落物处壁进行造扣打捞的工具，在∮140mm套管内打捞∮92mm—∮67mm管、杆落物7原理:当落物进入母锥之后，加适当钻压，并转动钻具迫使打捞丝扣挤压吃入落物外壁进行造扣，当所造扣能承受一定拉力和扭距时，则可采取上提或倒扣办法将落物或部分捞出滑块捞矛SY/T5069—20001名称:滑块捞矛2型号:LM—D105×73×800D—代表单滑块S—代表双滑块DSO—代表单滑块带水眼NSO—代表三滑块引—代表引鞋筒的滑块规范不同所捞管柱不同3技术规范参数:（1）规范：∮105mm×800mm（2）连接螺纹：NC31（3）打捞内径：∮58mm～∮62mm4主要结构:上接头、矛杆、滑牙块、锁块、螺钉5技术性能要求:许用拉力440KN6用途及使用范围:它是从鱼腔内进行打捞的工具，在∮140mm套管内打捞∮73mm带接箍油管7原理:当滑块进入鱼腔内后，滑块依靠自重向下滑动，使其打捞尺寸加大，直至与鱼腔内壁接触为止，上提矛杆时，斜面向上运动所产生的径向分力迫使滑块咬入落物内壁抓住落物。
