β=60时三极管s8050的静态基极电流三极管是一种重要的半导体器件，具有放大和开关功能。
在正常工作状态下，三极管的基极电流处于一定范围内，需要保持在合适的电流水平，以保证其正常工作。
当β=60时，三极管S8050的静态基极电流是个重要的参数。
三极管的静态基极电流（IB）是指在三极管的工作状态下，基极的电流值。
它由外部电路提供，进而控制三极管的工作状态。
静态基极电流的大小直接影响到三极管的放大倍数、增益、工作状态以及其他参数的稳定性。
在设计电路中，静态基极电流的值需要根据具体的应用需求来选择。
选择适当的静态基极电流可以保证三极管在工作时保持较好的线性和低失真。
当静态基极电流偏大时，三极管工作于饱和状态，可以提供较大的电流放大倍数。
当静态基极电流偏小时，三极管工作于截止状态，可以提供较高的开关速度。
三极管S8050的静态基极电流的具体数值可以根据其参数手册来确定。
但我们可以提供一些参考内容，以帮助理解三极管静态基极电流的意义：1. 静态基极电流对电流放大倍数的影响：静态基极电流越大，电流放大倍数越高，可以实现更大的信号放大。
但静态基极电流过大可能导致过热、功耗增加等问题。
2. 静态基极电流对频率响应的影响：静态基极电流越小，三极管的频率响应越高，适合高频应用。
但静态基极电流过小可能导致开关速度较慢，无法满足一些快速开关需求。
3. 静态基极电流对热稳定性的影响：静态基极电流过大会导致三极管发热过多，使得器件的热稳定性较差。
因此，在设计中需要注意控制静态基极电流的大小，确保三极管能够在正常工作范围内保持稳定的温度。
4. 静态基极电流的选择：在一般应用中，静态基极电流可以选择在三极管的最大额定值的一半左右，可以在保证电路性能的同时降低功耗和热稳定性的问题。
综上所述，三极管S8050的静态基极电流是一个重要的参数，其数值的选择需要根据具体应用需求来确定。
可以通过控制静态基极电流的大小来达到一定的电流放大倍数、频率响应、热稳定性等性能要求。

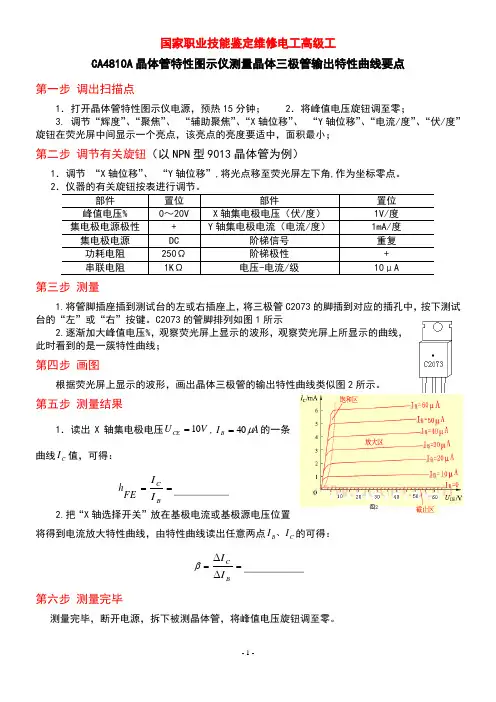

CA4810A 晶体管特性图示仪测量晶体三极管输出特性曲线要点第一步 调出扫描点1．打开晶体管特性图示仪电源，预热15分钟； 2．将峰值电压旋钮调至零；3. 调节“辉度”、“聚焦”、 “辅助聚焦”、“X 轴位移”、 “Y 轴位移”、“电流/度”、“伏/度”旋钮在荧光屏中间显示一个亮点，该亮点的亮度要适中，面积最小；第二步 调节有关旋钮（以NPN 型9013晶体管为例）1．调节 “X 轴位移”、 “Y 轴位移”,将光点移至荧光屏左下角,作为坐标零点。
2部件 置位 部件 置位峰值电压% 0～20V X 轴集电极电压（伏/度） 1V/度集电极电源极性 + Y 轴集电极电流（电流/度） 1mA/度集电极电源 DC 阶梯信号 重复功耗电阻 250Ω 阶梯极性 +串联电阻 1K Ω 电压-电流/级 10μA第三步 测量1.将管脚插座插到测试台的左或右插座上，将三极管C2073的脚插到对应的插孔中，按下测试台的“左”或“右”按键。
C2073的管脚排列如图1所示2.逐渐加大峰值电压%，观察荧光屏上显示的波形，观察荧光屏上所显示的曲线，此时看到的是一簇特性曲线；第四步 画图根据荧光屏上显示的波形，画出晶体三极管的输出特性曲线类似图2所示。
第五步 测量结果1．读出X 轴集电极电压V U CE 10=,A I B μ40=的一条曲线C I 值，可得：==BC I I FE h ___________ 2.把“X 轴选择开关”放在基极电流或基极源电压位置将得到电流放大特性曲线，由特性曲线读出任意两点C B I I 、的可得：==∆∆BC I I β____________ 第六步 测量完毕测量完毕，断开电源，拆下被测晶体管，将峰值电压旋钮调至零。
三极管电阻测量方法
测量三极管电阻的方法主要有以下几种：
1.利用万用表测量：选择合适的万用表档位，如电阻档或二极管档，将表笔分别连接到三极管的各个引脚，根据指示读取阻值。
需要注意的是，测量三极管电阻时，应确保电源电压合适，以避免对设备造成损坏。
2.基极电阻的测量：在测量基极电阻时，可以将万用表的红表笔接到基极，黑表笔接到发射极或集电极，读取阻值。
基极电阻的正常范围约为1kΩ至10k Ω。
3.集电极电阻的测量：在测量集电极电阻时，可以将万用表的红表笔接到集电极，黑表笔接到发射极，读取阻值。
集电极电阻的正常范围约为1Ω至10k Ω。
4.发射极电阻的测量：发射极电阻的测量方法与基极电阻类似，将万用表的红表笔接到发射极，黑表笔接到集电极，读取阻值。
发射极电阻的正常范围约为1kΩ至10kΩ。
5.判断三极管类型：在测量电阻的同时，可以通过观察电流放大系数来判断三极管的类型，如NPN型或PNP型。
将万用表打到二极管档，测量基极与集电极之间的正反向电阻，根据电阻值判断三极管类型。
