垫片、法兰和螺栓基础知识考试试题
得分:
姓名:
、填空题（共70分，每空1 分）
1、螺纹的类型分为（内螺纹）和（外螺纹），二者共同组成螺纹副，用于
（连接）和（传动）。螺纹有（英制螺纹）和（米制螺纹）两种，我国除（管螺纹）外都采用米制螺纹。7
2、螺纹轴向剖面的形状称为螺纹的牙型，常用的螺纹牙型有（三角形）
（矩形）、（梯形）和锯齿形等。3
3 、螺纹根据其结构特点和用途可分为三大类：（普通螺纹）、（传动螺纹）、（密封螺纹）。3
4 、外螺纹牙顶或内螺纹牙底重合的假想圆柱直径称为（螺纹大径），基本代表螺纹尺寸的（公称直径）。2
5、螺栓GB5785-86 M12X 1.5 X 80, M12表示（螺纹直径）1.5（牙距细牙）、80 （螺杆长度）、性能等级8.8、A级的六角头螺栓。3
&不锈钢产品强度等级标志由“一”隔开的两部分组成。标志代号中“一” 前符号表示（材料）女口： A2, A4等，标志“一”后表示（公称抗拉强度）的1/10, 如：A2-70表示（奥氏体第二组），公称抗拉强度（700N/mm2。4
7、碳钢公制螺栓机械性能等级可分为：（3.6 ）、（4.6）、（4.8 ）、
（5.6）、（5.8）、
（6.8）、（8.8）、（9.8）、（ 10.9）、（12.9）共 10 个性能等级。10
8、密封元件材料可以是（刚性）或（柔性）的金属，比如：（碳钢）、（不锈钢）、铜等，用于（压力）和（温度）较高的场合。 6
9、常见的可拆卸结构有：（法兰联接）、（螺纹联接）、承插式联接。2
10、管道法兰按其与管道连接方式分为：（平焊法兰）、（对焊法兰）、（螺纹法兰）、（承插焊法兰）、（松套法兰）。5
11、法兰联接（密封性能）与密封面型式有关，密封面型式选择：主要考虑（压力）、（温度）、（介质）。4
12、缠绕垫D 1222 — DN150- PN40 GB/T4622.2。垫片型式：（带内环和定为环型）；定为环材料为（低碳钢）、金属带材料为（0Cr18Ni9）;公称通径（150mm；
公称压力（ 4.0MPa （40bar ））；垫片尺寸标准（ GB/T4622.2－2003）。 6
13、内加强环或内环（接触）流体，其材料应能抵御（密封介质）的腐蚀。 内加强环的作用是：（防止密封元件）与容器或（管道法兰）之间的空隙，以避 免此空隙干扰流体的流动以及由此引起的流体对垫片的 （冲蚀）。在内部流体（压 力）和（温度）高，内部流体腐蚀和（磨蚀）激烈，防止流体滞留在法兰间隙， 垫片尺寸大或使用凸凹式法兰 等场合，则设置内环。 8
14、写出对应垫片的代号，基本型（A ）;带内环型（B ）;带定为环型（C ）; 带内环和定为环型（ D ）4
15、密封元件在（操作压力）作用下，仍然保持一定的残余（压紧力） 。螺 栓和法兰须有足够大的 （强度和刚度 ） ，不发生过大的变形。 3
牙螺纹的自锁性能（ A ）
中径 d2 B 、小径 d1 C 、大径 d D 、钉杆直径
B ）形式在化工管路连接中，用于要求密封性能好、可以拆卸的工 况。
、选择题 （共 15 分 每题 1 分）
1 、螺栓强度等级为 6.8 级，则螺栓材料的最小屈服极限为（ A ）。 A 、600N/mm
2 、500 N/mm2 C 、 700 N/mm2 D 、800 N/mm2
2、当螺纹公称直径、 牙型角、 螺纹线数相同时，细牙螺纹的自锁性能比粗 A 、 、差 C 、相同 D 、不一定
3、 常见的连接螺纹是（ C ）。
A 、 左旋单线
B 、右旋双线
C 、右旋单线
D 、左旋双线
4、 接用的螺母、垫圈的尺寸 （ 型号）是根据螺栓的（ ）选用的。
A 、 5、 下列法兰密封面型式和代号中表示平面形式的是（ ）。
A 、 R F
B 、 FF 、MF TG
6、 下列法兰密封面型式和代号中环形接面的代号表示为 D ）。
A 、 R F
B 、 TG 、MF RJ
7、 下列密封形式中（ A ）面密封不适用于高压密封。
A 、 R F
B 、TG
C 、 RJ
8、 A 、 螺纹连接 B 、法兰连接 C 、焊接
为了加强垫片主体和准确定位，设有金属制内环和外环。
A 榫槽面
B 、凹凸面
C 、平面
D 、突面
11、法兰预紧力（密封比压力）主要决定于（ B ）。
A 垫片类型
B 、垫片材质
C 、垫片密封面积
D 、垫片压力等级 此法兰属于（C
c 、
15、下列不属于奥氏体不锈钢牌号的是（
三、判断题 （共15分每题1 分） 1、三角形螺纹由于当量摩擦系数大，强度高，所以是常用的连接螺纹。
2、在受轴向变载荷的紧螺栓连接结构中，在两个被连接件之间加入橡胶垫 片，可以提高螺栓疲劳强度。 （X ）
3、小牙D1表示螺纹的最小直径，通常作为强度计算直径。（
4、榫槽面密封压力不大时，即使直径较大，也能很好密封。
（ 5、全平面密圭寸适合于压力较小的场合（PNC 1.6MPa 。（ V
9、 下列不属于半金属垫片的特点的是（
D ） 压缩、回弹性能好
、具有多道密封和一定的自紧功能 C 、 可部分消除压力、温度变化和机械振动的影响
10、基本型垫片适用的法兰密封面形式为（
A )。
12、
A 、 带劲对焊法兰 B
、平焊法兰 C 整体法兰 D 、对焊法兰
13、下列法兰密封面形式代号中属于环链接面的是（ D )。
A RF
、MF 、GT 、RJ
14、下列法兰图片中属于带劲平焊法兰的是（ ）。 A 60 、50
、70 、80 s
6、 垫片材质确定后，垫片越宽，需要预紧力越大。 （ V ）
7、 法兰联接强度较好和紧密性，适用尺寸范围宽，设备和管道应用最普 遍。 （ V ）
8、橡胶石棉垫片用于水管及压缩空气管道法兰时应涂以鱼油与石墨粉的拌 合物，用于蒸汽管道法兰时，应涂以机油与石墨粉的拌合物。 （ V ）
9 、金属缠绕式垫片是由金属带或非金属带螺旋复合绕制而成的一种半金属 平垫片。（X ）
10、 法兰联接不能很快装配与拆卸，制造成本较高。 （ V ）
11、 垫片材质确定后，垫片越宽，为保证比压力，预紧力越大，螺栓和法兰 尺寸也越大，所以垫片越宽越好，最好把整个法兰面都铺满垫片。 （ X ）
12、对接焊缝，比平焊法兰的角焊缝强度好，对焊法兰适用于压力、温度较 高或设备直径较大的场合。（V ）
松套法兰的特点是法兰与容器或管道不连接，比整体式连接强度强。 松套法兰受力后无附加弯曲应力，只适用于压力较低场合。 （ V ）
简答 （共 20分，每题 5 分） 1、常用螺纹的主要类型有哪些？其主要用途是什么？ 答：常用螺纹的主要类型有普通螺纹、管螺纹、矩形螺纹、梯形螺纹、锯
齿形螺纹。前两种主要用于连接，后三种主要用于传动。
2、影响法兰密封的因素主要有哪些？ 答：螺栓预紧力；密封面型式；垫片性能；法兰刚度；操作条件。
3、 缠绕式垫片按其结构不同可分为哪几种型式？ 答：基本型、带内环型、带定为环型、带内环和定为环型。
4、金属椭圆垫片的主要几种形式： 答：R 型椭圆垫；R 八角垫；RX 八角垫；BX 八角垫。 13、
14、
15、
法兰连接时预紧力是越大越好。 （ X ） 四、
垫片 一、垫片的种类 垫片的种类繁多，按其材料和结构大致可分为三大类。 1.非金属垫片 有橡胶、石棉橡胶板、柔性石墨、聚四氟乙烯等，截面形状皆为矩形； 2.金属复合型垫片 有各种金属包垫、金属缠绕垫； 3.金属垫片 有金属平垫、波形垫、环形垫、齿形垫、透镜垫、三角垫、双锥环、C形环、中空Ｏ形环等。 按照密封分类的原则，上述垫片中的第一、第二和第三类的金属平垫、波形垫、环形垫、齿形垫、透镜垫属于强制型密封，而其余则为半自紧或自紧式密封。二、垫片的性能和构造 各种垫片的性能和构造分别介绍如下： 1.非金属垫片 （1）橡胶板用于密封的橡胶品种较多，一般有天然橡胶、丁腈橡胶、氯丁橡胶、异丁橡胶、丁苯橡胶、乙丙橡胶、硅橡胶、氟橡胶。 制作垫片的橡胶板材用量较大的有天然橡胶、丁腈橡胶、氯丁橡胶三种。近几年，氟橡胶等特种橡胶也逐步推广使用。 有关橡胶板材的数据，详见工业橡胶板标准GB5574-85。 （2）石棉橡胶板石棉橡胶板是由石棉、橡胶和填料经压制而成的。根据其配方、工艺、性能及用途不同，主要有高压石棉橡胶板、中、低压石棉橡胶板和耐油石棉橡胶板。制造石棉橡胶板的石棉材料有温石棉、蓝石棉（青石棉）两种。温石棉属于蛇纹石类石棉，其主要成分是含有约13%结晶水的镁硅酸盐，它耐热、耐碱性好，抗拉强度高，耐酸性能较差，大多数石棉橡胶板都由它制作。蓝石棉属于角闪石类石棉，主要成分是含有2.5～3.5%结晶水的硅酸盐，氧化镁成分极微，氧化铁约占18～24%。蓝石棉不仅耐热性能好，而且耐酸性能也好，故多被用于制造耐酸石棉橡胶板。 石棉纤维的质量对石棉橡胶板的性能影响较大，故要求石棉纤维抗拉强度高，耐热性能好，有一定的长度，纤维易挠曲，有弹性。一般高压石棉橡胶板和400号耐油石棉橡胶板都采用2、3级石棉纤维。 因为石棉属疏松性材料，压制成板材后内部尚有大量孔隙，须加入一定量的橡胶（作为粘结剂）和各种填充剂制成石棉橡胶板。加入的粘结剂和填充剂可以填塞空隙，防止渗漏。一般，石棉纤维占60~85%。 例如，高压石棉橡胶板XB450其配方如下：
法兰垫片基础知识试题 姓名：_____________ 得分：_______________ 一、填空题 1、常见的可拆卸结构有_____________联接、_____________联接、_____________联接。 2、影响法兰密封的主要因素有_____________、_____________、_____________ 、_____________ 、_____________。 3、法兰密封面的选择主要考虑_____________、_____________、_____________三个因素。 4、常见的法兰类型有_____________、_____________、_____________、_____________。 5、指出下列图中的法兰类型及代号： 类型：______________ 代号：_________ 类型：______________ 代号：_________ 类型：______________ 代号：_________ 类型：______________ 代号：_________ 类型：______________ 代号：_________ 6、指出下列图中法兰密封面形式： 类型:______________ 代号：_________ 类型：____________________ 代号：_________ 类型：___________ 代号：_________ 类型：____________ 代号：_________ 7、常用垫片按材质可分为____________，____________，____________三类。
垫片原材料选择 https://www.doczj.com/doc/d910195545.html,/ (2004-9-13 12:24:46) --密封技术 选择垫片的材料主要取决于下列三种因素: 温度压力介质 一. 金属垫片材料 1. 碳钢: 推荐最大工作温度不超过538℃，特别当介质具有氧化性时。优质薄碳钢板地不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到在的应力，用于热水工况条件下的设备事故率非常高。碳钢垫片通常用于高浓度的酸和许多碱溶液。布氏硬度约120。 2. 304不锈钢 18-8（铬18-20%、镍8-10%），推荐最大工作温度不超过760℃。在温度 -196~538℃区间内，易发生应力腐蚀和晶界腐蚀。布氏硬度160。 3． 304L 不锈钢 含碳量不超过0。03%。推荐最大工作温度不超过760℃。耐腐蚀性能类似304不锈钢。低的含碳量减少了碳从晶格的析出，耐晶界腐蚀性能高于304不锈钢。布氏硬度约140。 4． 316不锈钢 18-12（铬18%、镍12%），在304不锈钢中增加约2%钼，当温度提高其强度和耐腐蚀性能提高。当温度提高时比其它普通不锈钢具有更高抗蠕变性能。推荐最大工作温度不超过760℃。布氏硬度约160。 5． 316L不锈钢 推荐最大连续工作温度不超过760℃~815℃。碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。布氏硬度约140。 6． 20合金 45%铁、24%镍、20%铬和少量钼和铜。推荐最大工作温度不超过760℃~815℃。特别适用于制造耐硫酸腐蚀的设备，布氏硬度约160。 7．铝 铝（含量不低于99%）。铝具有优秀耐腐蚀性能和加工性能，适用于制造双夹垫片。布氏硬度约35。推荐最大连续工作温度不超过426℃。 8．紫铜 紫铜的成份接近于纯铜，其含有微量的银以增加其连续工作温度。推荐最大连续工作温度不超过260℃。布氏硬度约80。 9．黄铜

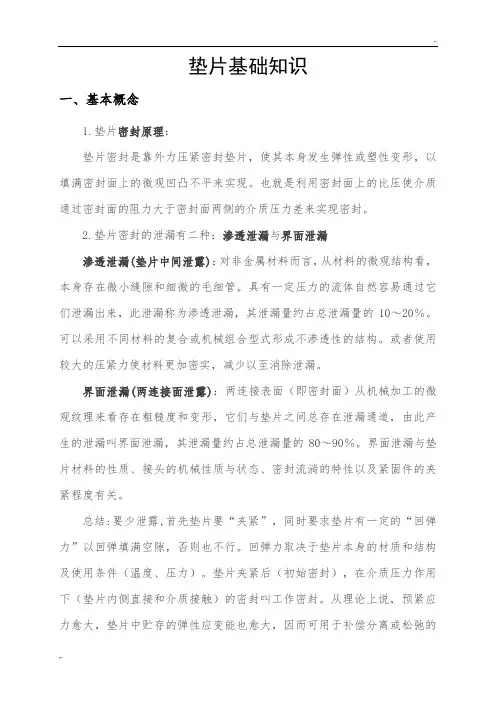

垫片基础知识 一、基本概念 1.垫片密封原理： 垫片密封是靠外力压紧密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。 2.垫片密封的泄漏有二种：渗透泄漏与界面泄漏 渗透泄漏(垫片中间泄露)：对非金属材料而言，从材料的微观结构看，本身存在微小缝隙和细微的毛细管。具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的10～20％。可以采用不同材料的复合或机械组合型式形成不渗透性的结构。或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。 界面泄漏(两连接面泄露)：两连接表面（即密封面）从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的80～90％。界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。 总结:要少泄露,首先垫片要“夹紧”，同时要求垫片有一定的“回弹力”以回弹填满空隙，否则也不行。回弹力取决于垫片本身的材质和结构及使用条件（温度、压力）。垫片夹紧后（初始密封），在介质压力作用下（垫片内侧直接和介质接触）的密封叫工作密封。从理论上说，预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿分离或松弛的
