压力容器法兰、螺栓、螺母及垫片选用表

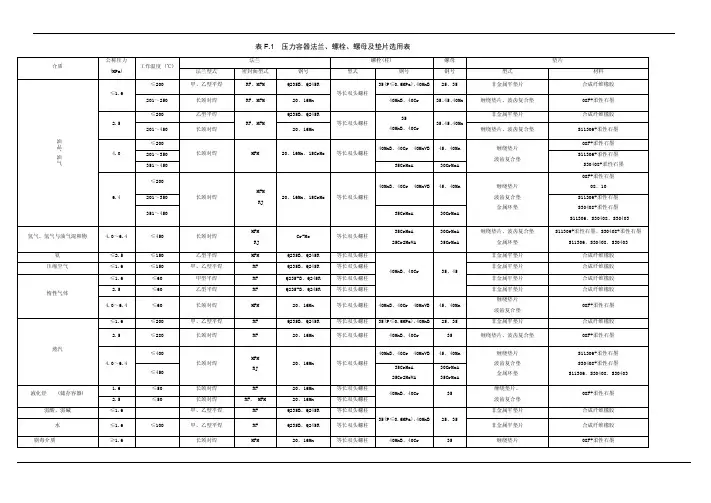

表F.1 压力容器法兰、螺栓、螺母及垫片选用表法兰螺栓(柱)螺母垫片介质公称压力 (MPa)工作温度 (℃)法兰型式密封面型式钢号型式钢号钢号型式材料 ≤200甲、乙型平焊RF、MFMQ235B、Q245R35(P≤0.6MPa)，40MnB25、35非金属平垫片合成纤维橡胶≤1.6201～250 长颈对焊 RF、MFM20、16Mn 等长双头螺柱40MnB、40Cr35、45、40Mn缠绕垫片、波齿复合垫08F+柔性石墨 ≤200乙型平焊Q235B、Q245R非金属平垫片合成纤维橡胶2.5201～450长颈对焊 RF、MFM20、16Mn等长双头螺柱35 40MnB、40Cr35、45、40Mn缠绕垫片、波齿复合垫S11306+柔性石墨 ≤20008F+柔性石墨201～350 40MnB、40Cr 40MnVB 45、40Mn4.0351～450 长颈对焊MFM20、16Mn、15CrMo等长双头螺柱35CrMoA30CrMoA缠绕垫片波齿复合垫S11306+柔性石墨 S30408+柔性石墨≤20008F+柔性石墨08、10 201～350 40MnB、40Cr 40MnVB45、40Mn油品嗠油气6.4351～450长颈对焊MFM RJ20、16Mn、15CrMo等长双头螺柱35CrMoA 30CrMoA 缠绕垫片波齿复合垫金属环垫S11306+柔性石墨 S30408+柔性石墨 S11306、S30408、S30403 氢气、氢气与油气混和物4.0～6.4 ≤450 长颈对焊 MFM RJ Cr-Mo 等长双头螺柱 35CrMoA 25Cr2MoVA30CrMoA 35CrMoA缠绕垫片、波齿复合垫金属环垫 S11306+柔性石墨、S30408+柔性石墨S11306、S30408、S30403氨 ≤2.5 ≤150 乙型平焊 MFM Q235B、Q245R 等长双头螺柱非金属平垫片合成纤维橡胶压缩空气≤1.6 ≤150 甲、乙型平焊 RF Q235B、Q245R 等长双头螺柱非金属平垫片合成纤维橡胶 ≤1.6 ≤60 甲型平焊 RF Q235-B、Q245R 等长双头螺柱非金属平垫片合成纤维橡胶 2.5 ≤60 乙型平焊 RF Q235-B、Q245R 等长双头螺柱 40MnB、40Cr35、45非金属平垫片合成纤维橡胶惰性气体4.0～6.4 ≤60 长颈对焊 MFM 20、16Mn 等长双头螺柱 40MnB、40Cr 40MnVB 45、40Mn 缠绕垫片波齿复合垫 08F+柔性石墨 ≤1.6 ≤200 甲、乙型平焊 RF Q235B、Q245R 等长双头螺柱 35(P≤0.6MPa)，40MnB25、35 非金属平垫片合成纤维橡胶 2.5 ≤280 长颈对焊RF20、16Mn等长双头螺柱40MnB、40Cr 35 缠绕垫片、波齿复合垫08F+柔性石墨 ≤40040MnB、40Cr 40MnVB45、40Mn 蒸汽4.0～6.4≤450 长颈对焊MFM RJ20、16Mn等长双头螺柱35CrMoA 25Cr2MoVA30CrMoA 35CrMoA 缠绕垫片波齿复合垫金属环垫 S11306+柔性石墨 S30408+柔性石墨 S11306、S30408、S304031.6 ≤50 长颈对焊 RF 20、16Mn 等长双头螺柱液化烃 (储存容器)2.5 ≤50 长颈对焊 RF、 MFM20、16Mn 等长双头螺柱 40MnB、40Cr35缠绕垫片、波齿复合垫 08F+柔性石墨弱酸、弱碱≤1.6甲、乙型平焊 RF Q235B、Q245R 等长双头螺柱非金属平垫片合成纤维橡胶水≤1.6 ≤100 甲、乙型平焊 RF Q235B、Q245R 等长双头螺柱 35(P≤0.6MPa)，40MnB25、35非金属平垫片合成纤维橡胶剧毒介质≥1.6长颈对焊MFM20，16Mn等长双头螺柱40MnB、40Cr35 缠绕垫片08F+柔性石墨表F.2 接管法兰、螺栓、螺母及垫片选用表法兰螺栓(螺柱)螺母垫片介质公称压力 (MPa) 工作温度 (℃)法兰型式密封面型式钢号型式钢号钢号型式材料 ≤200非金属平垫片合成纤维橡胶 1.6、2.0201～250 带颈对焊(WN)突面(RF)20、16Mn等长双头螺柱（全螺纹螺柱）35CrMoA30CrMoA柔性石墨复合垫片缠绕式垫片08+柔性石墨 S30408+柔性石墨＜30020、16Mn08F+柔性石墨300～450 20、16Mn、Cr-Mo35CrMoA2.5451～540 带颈对焊(WN)突面(RF)Cr-Mo 等长双头螺柱（全螺纹螺柱）25Cr2MoVA 30CrMoA 35CrMoA柔性石墨复合垫片缠绕式垫片齿形组合垫 S30408+柔性石墨(见注2)＜30020、16Mn08+柔性石墨300～450 20、16Mn、Cr-Mo35CrMoA4.0、5.0451～540 带颈对焊(WN)突面(RF) 凹凸面(MFM)Cr-Mo 等长双头螺柱（全螺纹螺柱）25Cr2MoVA 30CrMoA 35CrMoA柔性石墨复合垫片缠绕式垫片齿形组合垫 S30408+柔性石墨(见注2)＜300 20、16Mn 08+柔性石墨 300～450 20、16Mn、Cr-Mo35CrMoA油品嗠油气嗠油剂6.3、10.0451～540带颈对焊(WN)突面(RF) 凹凸面(MFM) 环连接面(RJ)Cr-Mo等长双头螺柱（全螺纹螺柱）25Cr2MoVA30CrMoA柔性石墨复合垫片缠绕式垫片、波齿组合垫金属环垫S30408+柔性石墨 S11306、S30403 8级 ≤200 带颈平焊(SO)六角头螺栓 8.8级 10级非金属平垫片合成纤维橡胶1.6～2.0201-300 真空容器法兰≥2.5301-425带颈对焊(WN)突面(RF) 凹凸面(MFM)20、16Mn等长双头螺柱（全螺纹螺柱） 35CrMoA 30CrMoA 柔性石墨复合垫片缠绕式垫片、波齿组合垫08+柔性石墨Q235B 4.6级 5级油品︑油气容器内部法兰1.0板式平焊(PL)突面(RF)0Cr18Ni9六角头螺栓A2-50(A2-70) A2-50(A2-70) 非金属平垫片合成纤维橡胶低温油气1.6～5.0 0～-20带颈对焊(WN) 突面(RF) 20、16Mn等长双头螺柱（全螺纹螺柱） 35CrMoA30CrMoA非金属平垫片合成纤维橡胶1.6、2.0 带颈对焊(WN) 液化石油气（储存容器）2.5、5.0≤50 带颈对焊(WN)突面(RF) 凹凸面(MFM)20、16Mn 等长双头螺柱（全螺纹螺柱）35CrMoA 30CrMoA 缠绕式垫片 S30408+柔性石墨 ≤25035CrMoA08+柔性石墨251～400 401～450 4.0、5.0451～540带颈对焊(WN)突面(RF)凹凸面(MFM) 环连接面(RJ)20、16Mn、Cr-Mo等长双头螺柱（全螺纹螺柱）25Cr2MoVA30CrMoA 35CrMoA缠绕式垫片波齿组合垫金属环垫S30408+柔性石墨 S11306、S30403≤25035CrMoA08+柔性石墨251～380 381～400 氢气嗠氢气与油气混和物10.0401～540带颈对焊(WN)突面(RF)凹凸面(MFM) 环连接面(RJ)Cr-Mo等长双头螺柱（全螺纹螺柱）25Cr2MoVA30CrMoA 35CrMoA波齿组合垫金属环垫S30408+柔性石墨 S11306、S30408、S30403注1：采用非金属平垫片时允许采用其它材料，但应注意其使用条件（温度、压力、介质）的限制。

法兰垫片螺栓要点

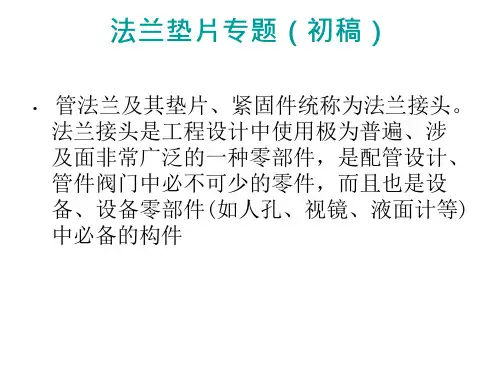

法兰垫片专题（初稿）
• 管法兰及其垫片、紧固件统称为法兰接头。法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件，是配管设计、管件阀门中必不可少的零件，而且也是设备、设备零部件(如人孔、视镜、液面计等) 中必备的构件
提纲
• 法兰连接的密封原理 • 法兰密封面形式 • 垫片的类型 • 垫片的选用 • 法兰拆卸的要求 • 螺栓螺母的选用
• （7）紧固螺栓法兰时，要做到：法兰两侧螺栓长度基本一致。
法兰拆卸与紧固：
说说紧固顺序
安装前的检查工作
• 1.垫片的检查：
• （1）垫片的材质、型式、尺寸是否符合要求。
• （2）垫片表面不允许有机械损伤、颈项刻痕、严重锈蚀、内外边缘破损等缺陷。
• （3）选用的垫片应与法兰密封面型式相适应。
垫片的材质和形式
• .
• （1）石墨垫：通常选用在高温容器等法兰上，如蒸汽线法兰等。
• （2）石棉垫：按颜色分：红色为普通低压石棉垫；绿色为耐油石棉垫；黑色为高压石棉垫。通常选用在流体介质腐蚀性不强等容器或管线法兰上，如：水、冷却水、脱盐水等。
• （4）拆卸法兰时，应避免用力过大，造成工具折断，螺栓折断，而使作业人员发生磕碰伤。
• （5）紧固法兰时，应选用压力等级、密封面大小适合，与介质相符合的垫片。
法兰拆卸与紧固：
• （6）紧固法兰时，先插入三条螺栓，待垫片放入后，使垫片与法兰密封面吻合后，再紧固螺栓，找正垫片可用螺丝刀子或钢锯条等，紧固螺栓时，应注意要对角线用力，以免法兰受力不均，而造成法兰漏料或垫片呲开，要使螺栓和法兰面受力均匀。
• （3）聚四氟垫片、四氟夹垫片：通常选用在流体介质较强的容器或管线法兰上，如：酸线、碱线、醛及醇介质等。

法兰螺栓螺柱表

140
8*M16*110 8*M16*110 8*M16*120 8*M16*130 8*M20*130
12*M24*150
4*M14*120 4*M14*120 8*M14*140 8*M16*140 8*M16*140 8*M20*150 12*M20*170 12*M24*200 12*M20*200
螺栓长度：2倍的法兰厚度+垫片厚度+螺母厚度+垫圈厚度（如果有垫圈）+垫片厚度+2倍的螺母厚度+2倍的垫圈厚度（如果有垫圈）+2倍的5～8（螺栓外伸长度）计算结果圆整到标准尺寸即可。我们公司一般垫片取3mm，缠绕垫取4.5mm。铝制气化器螺栓要加长!
2倍的法兰厚度垫片厚度2倍的螺母厚度2倍的垫圈厚度如果有垫圈2倍的58螺栓外伸长度计算结果圆整到标准尺寸即可
国标国标-美标用法兰螺栓螺柱

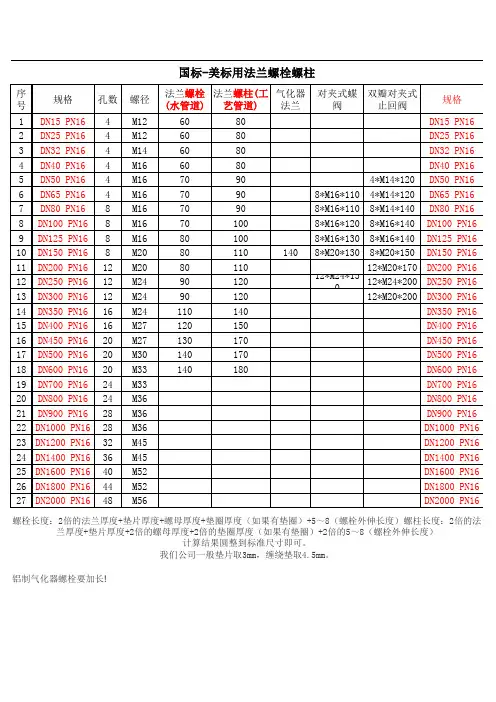

序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 规格 DN15 PN16 DN25 PN16 DN32 PN16 DN40 PN16 DN50 PN16 DN65 PN16 DN80 PN16 DN100 PN16 DN125 PN16 DN150 PN16 DN200 PN16 DN250 PN16 DN300 PN16 DN350 PN16 DN400 PN16 DN450 PN16 DN500 PN16 DN600 PN16 DN700 PN16 DN800 PN16 DN900 PN16 DN1000 PN16 DN1200 PN16 DN1400 PN16 DN1600 PN16 DN1800 PN16 DN2000 PN16 孔数 4 4 4 4 4 4 8 8 8 8 12 12 12 16 16 20 20 20 24 24 28 28 32 36 40 44 48 螺径 M12 M12 M14 M16 M16 M16 M16 M16 M16 M20 M20 M24 M24 M24 M27 M27 M30 M33 M33 M36 M36 M36 M45 M45 M52 M52 M56 法兰螺栓法兰螺柱(工气化器螺柱( 螺栓螺柱艺管道) 法兰 (水管道) 水管道) 艺管道) 60 60 60 60 70 70 70 70 80 80 80 90 90 110 120 130 140 140 80 80 80 80 90 90 90 100 100 110 110 120 120 140 150 170 170 180 对夹式蝶阀双瓣对夹式止回阀规格 DN15 PN16 DN25 PN16 DN32 PN16 DN40 PN16 DN50 PN16 DN65 PN16 DN80 PN16 DN100 PN16 DN125 PN16 DN150 PN16 DN200 PN16 DN250 PN16 DN300 PN16 DN350 PN16 DN400 PN16 DN450 PN16 DN500 PN16 DN600 PN16 DN700 PN16 DN800 PN16 DN900 PN16 DN1000 PN16 DN1200 PN16 DN1400 PN16 DN1600 PN16 DN1800 PN16 DN2000 PN16

法兰,垫片,螺栓

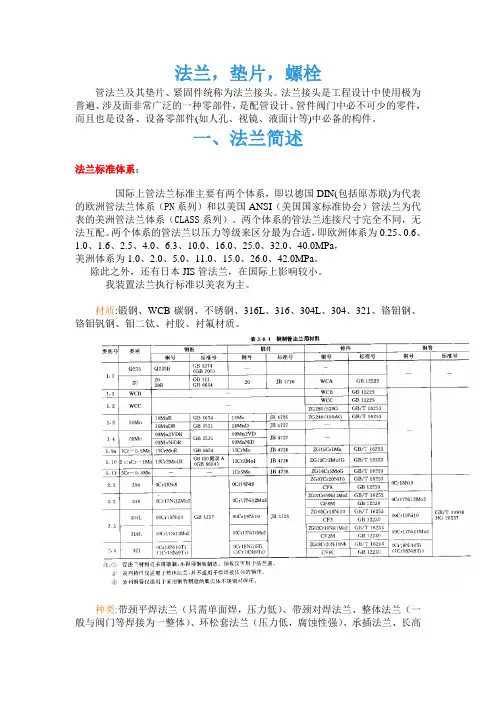

法兰，垫片，螺栓管法兰及其垫片、紧固件统称为法兰接头。

法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件，是配管设计、管件阀门中必不可少的零件，而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。

一、法兰简述法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系（PN系列）和以美国ANSI（美国国家标准协会）管法兰为代表的美洲管法兰体系（CLASS系列）。

两个体系的管法兰连接尺寸完全不同，无法互配。

两个体系的管法兰以压力等级来区分最为合适，即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。

除此之外，还有日本JIS管法兰，在国际上影响较小。

我装置法兰执行标准以美表为主。

材质:锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

种类:带颈平焊法兰（只需单面焊，压力低）、带颈对焊法兰、整体法兰（一般与阀门等焊接为一整体）、环松套法兰（压力低，腐蚀性强）、承插法兰、长高颈法兰及盲法兰等。

法兰密封面形式法兰密封面的型式有全平面、突面、凹凸面、榫槽面、环连接面及锥面六种。

前四种用于各种平垫，后两种用于金属垫环。

法兰密封面型式不同，适用的工况不同，密封性能也不相同。

如一般用于中低压的全平面、突面、凹凸面、榫槽面，其密封性能按以上顺序以后者较好。

而环连接面和锥面，由于和金属垫环为线接触密封，金属垫环又具有良好的回弹能力和抗松驰能力，并具有一定的自紧作用，故常用于中高压与高温工况。

法兰密封面的粗糙度法兰密封面直接与垫片接触，为保证其密封效果，法兰密封面的表面粗糙度应与所使用的垫片相适应。

当采用金属垫时，如八角垫环、椭圆垫环、透镜垫环，其表面粗糙度通常要求达到Ra0.4（齿形垫片要求Ra0.8），以尽量减小或消除接触间隙；当采用软质垫片，包括具有表面软层的组合式垫片时，如石棉橡胶板垫片、聚四氟乙烯垫片柔性石墨复合垫片、金属缠绕垫片等，由于垫片接触面易于变形，法兰密封面过于光滑会降低界面上的阻力，对防止泄漏反而不利，因此表面粗糙度可大些，一般要求达到Ra12.5~Ra6.3就够了。

标准法兰及螺栓规格参照表

法兰规格法兰厚 DN700 40 DN800 44 DN900 48
蝶阀厚 165 190 203
螺母厚 21.5 23.8 23.8
总厚度 288 325.6 346.6
余量 7 9.4 8.4
0.6MPa普通法兰 GB/T9119-200 含蝶阀总长双头螺栓 295 M24X295 335 M27X335 355 M27X355
法兰规格法兰厚 DN40 18 DN50 20 DN65 20 DN80 20 DN100 22 DN125 22 DN150 24 DN200 26 DN250 28 DN300 32 DN350 35 DN400 38 DN450 42 DN500 46 DN600 52
蝶阀厚 33 43 46 46 52 56 56 60 68 78 78 102 114 127 154
a普通法兰 GB/T9119-2000 扣除蝶阀长垫片厚 101.5 3 111.8 3 119.8 3
合计长 104.5 114.8 122.8
余量 5.5 5.2 7.2
总长 110 120 130
单头螺栓螺栓数量垫片 Ø772/Ø720 M24X110 24 Ø878/Ø820 M27X120 24 Ø978/Ø920 M27X130 24
螺母厚 14.8 14.8 14.8 14.8 14.8 14.8 18 18 21.5 21.5 21.5 23.8 23.8 25.6 28.7
总厚度 98.6 112.6 115.6 115.6 125.6 129.6 140 148 167 185 191 225.6 245.6 270.2 315.4
余量 6.2 7.2 7.2 7.2 8.2 8.2 6 6 7 8 4 6.5 5.5 4.5 4.2

配对法兰螺栓垫片选配表

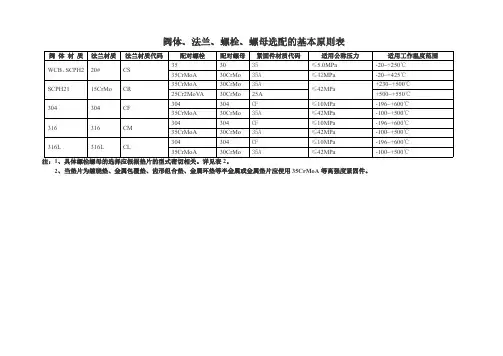

阀体、法兰、螺栓、螺母选配的基本原则表阀体材质法兰材质法兰材质代码配对螺栓配对螺母紧固件材质代码适用公称压力适用工作温度范围WCB、SCPH220#CS 353035≤5.0MPa-20~+250℃35CrMoA30CrMo35A≤42MPa-20~+425℃SCPH2115CrMo CR 35CrMoA30CrMo35A≤42MPa+230~+500℃25Cr2MoVA30CrMo25A+500~+550℃304304CF 304304CF≤10MPa-196~+600℃35CrMoA30CrMo35A≤42MPa-100~+500℃316316CM 304304CF≤10MPa-196~+600℃35CrMoA30CrMo35A≤42MPa-100~+500℃316L316L CL 304304CF≤10MPa-196~+600℃35CrMoA30CrMo35A≤42MPa-100~+500℃注：1、具体螺栓螺母的选择应根据垫片的型式密切相关。

详见表2。

2、当垫片为缠绕垫、金属包覆垫、齿形组合垫、金属环垫等半金属或金属垫片应使用35CrMoA等高强度紧固件。

我厂推荐使用法兰垫片型式选配基本原则表适用公称压力法兰型式配对法兰型式法兰型式代码垫片适用温度范围选用垫片型式垫片材质垫片材质代码螺栓材质螺母材质紧固件材质代码紧固件对应工作温度范围法兰垫片适用介质PN2.5、PN6.0 PN10、PN16凸面RF板式平焊RFBF≤300℃石棉橡胶板XB450XB353535-20~+250℃水系流体；溶剂；有机酸；碱；空气304304CF+250~+300℃300~650℃带外环型的C型石墨缠绕垫片。

不锈钢+石墨CG35CrMoA30CrMo35A+300~+500℃水系流体；油系流体；溶剂、有机酸、碱；非燃气体；液化气体；热煤油ANSI150 ANSI300带颈平焊RFJF304304CF+500~+600℃PN40 PN64 PN100凹凸面MFM带颈对焊M（凸面）JM200~650℃带内环型的B型石墨缠绕垫片不锈钢+石墨BG35CrMoA30CrMo35A+200~+500℃304304CF+500~+600℃≤200℃带内环型的B型四氟缠绕垫片不锈钢+四氟FB35CrMoA30CrMo35A≤200℃强酸碱；可燃气体（如禁油阀等）PN10、PN16 PN25、PN40 ANSI300榫槽面TG带颈平焊G（槽面）JG-196~260℃聚四氟乙烯填充四氟F4353035-20~260℃气体和真空304304CF-196~260℃ANSI600ANSI900ANSI1500凸面RF 带颈平焊RFJF≤650℃带内外环型的D型石墨缠绕垫片。

asa法兰标准尺寸对照表

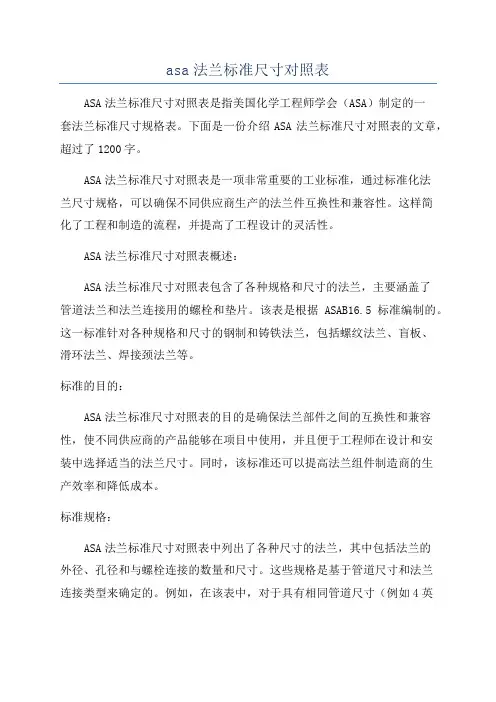

asa法兰标准尺寸对照表ASA法兰标准尺寸对照表是指美国化学工程师学会（ASA）制定的一套法兰标准尺寸规格表。

下面是一份介绍ASA法兰标准尺寸对照表的文章，超过了1200字。

ASA法兰标准尺寸对照表是一项非常重要的工业标准，通过标准化法兰尺寸规格，可以确保不同供应商生产的法兰件互换性和兼容性。

这样简化了工程和制造的流程，并提高了工程设计的灵活性。

ASA法兰标准尺寸对照表概述：ASA法兰标准尺寸对照表包含了各种规格和尺寸的法兰，主要涵盖了管道法兰和法兰连接用的螺栓和垫片。

该表是根据ASAB16.5标准编制的。

这一标准针对各种规格和尺寸的钢制和铸铁法兰，包括螺纹法兰、盲板、滑环法兰、焊接颈法兰等。

标准的目的：ASA法兰标准尺寸对照表的目的是确保法兰部件之间的互换性和兼容性，使不同供应商的产品能够在项目中使用，并且便于工程师在设计和安装中选择适当的法兰尺寸。

同时，该标准还可以提高法兰组件制造商的生产效率和降低成本。

标准规格：ASA法兰标准尺寸对照表中列出了各种尺寸的法兰，其中包括法兰的外径、孔径和与螺栓连接的数量和尺寸。

这些规格是基于管道尺寸和法兰连接类型来确定的。

例如，在该表中，对于具有相同管道尺寸（例如4英寸）的法兰，不同连接类型的法兰的尺寸规格将有所不同。

表上还列出了不同厚度的法兰的对应尺寸，以适应不同的应用需求。

用途：ASA法兰标准尺寸对照表主要用于管道工程设计和制造。

在设计过程中，工程师需要选择适当的法兰尺寸和类型，以适应特定应用和工作环境的需求。

标准尺寸对照表为工程师提供了一个参考，使他们能够选择合适的法兰尺寸和类型，确保系统的安全性和性能。

优势：ASA法兰标准尺寸对照表的标准化尺寸规格使供应商和制造商能够生产符合标准的法兰组件，从而提高了产品的互换性和兼容性。

这样减少了错误配件的风险，同时也提高了工程设计的灵活性和效率。

此外，标准化尺寸还可以降低制造成本并提高生产效率。

总结：ASA法兰标准尺寸对照表是一项重要的行业标准，用于规范不同尺寸和类型的法兰。

阀门螺栓长度

阀门对应螺栓长度普通阀门截止阀电磁阀安全阀单向阀疏水器y型过滤器软连接流量计序号阀门规格单片法兰对应螺栓种类及型号数量1dn100栓单头螺栓m167582dn80栓单头螺栓m167083dn65栓单头螺栓m167044dn50栓单头螺栓m166545dn40栓单头螺栓m166046dn32栓单头螺栓m165547dn25栓单头螺栓m125548dn20栓单头螺栓m125049dn15栓单头螺栓m12454对夹蝶阀序号阀门规格单个蝶阀对应螺栓种类及型号数量1dn300栓双头螺栓m24200122dn200栓
6
DN32
单头螺栓M16×55×4
7
DN25
单头螺栓M12×55×4
8
DN20
单头螺栓M12×50×4
9
DN15
单头螺栓M12×45×4
对夹蝶阀
序号
阀门规格
单个蝶阀对应螺栓种类及型号、数量
1
DN300
双头螺栓M24×200×12
2
DN200
双头螺栓M20×175×12
3
DN150
双头螺栓M20×165×8
阀门对应螺栓长度
普通阀门（截止阀、电磁阀、安全阀、单向阀、疏水器、Y型过滤器、软连接、流量计）
序号
阀门规格
单片法兰对应螺栓种类及型号、数量
1
DN100
单头螺栓M16×75×8
2
DN80
单头螺栓M16×70×8
3
DN65
单头螺栓M16×70×4
4
DN50
单头螺栓M16×65×4
5
DN40
单头螺栓M16×60×4
4
DN100
双头螺栓M16×150×8
5
DN80

法兰螺丝数量计算公式

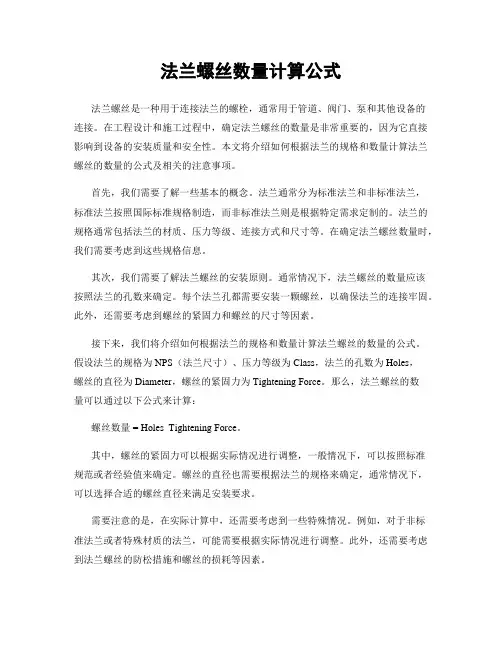

法兰螺丝数量计算公式法兰螺丝是一种用于连接法兰的螺栓，通常用于管道、阀门、泵和其他设备的连接。

在工程设计和施工过程中，确定法兰螺丝的数量是非常重要的，因为它直接影响到设备的安装质量和安全性。

本文将介绍如何根据法兰的规格和数量计算法兰螺丝的数量的公式及相关的注意事项。

首先，我们需要了解一些基本的概念。

法兰通常分为标准法兰和非标准法兰，标准法兰按照国际标准规格制造，而非标准法兰则是根据特定需求定制的。

法兰的规格通常包括法兰的材质、压力等级、连接方式和尺寸等。

在确定法兰螺丝数量时，我们需要考虑到这些规格信息。

其次，我们需要了解法兰螺丝的安装原则。

通常情况下，法兰螺丝的数量应该按照法兰的孔数来确定。

每个法兰孔都需要安装一颗螺丝，以确保法兰的连接牢固。

此外，还需要考虑到螺丝的紧固力和螺丝的尺寸等因素。

接下来，我们将介绍如何根据法兰的规格和数量计算法兰螺丝的数量的公式。

假设法兰的规格为NPS（法兰尺寸）、压力等级为Class，法兰的孔数为Holes，螺丝的直径为Diameter，螺丝的紧固力为Tightening Force。

那么，法兰螺丝的数量可以通过以下公式来计算：螺丝数量 = Holes Tightening Force。

其中，螺丝的紧固力可以根据实际情况进行调整，一般情况下，可以按照标准规范或者经验值来确定。

螺丝的直径也需要根据法兰的规格来确定，通常情况下，可以选择合适的螺丝直径来满足安装要求。

需要注意的是，在实际计算中，还需要考虑到一些特殊情况。

例如，对于非标准法兰或者特殊材质的法兰，可能需要根据实际情况进行调整。

此外，还需要考虑到法兰螺丝的防松措施和螺丝的损耗等因素。

除了法兰螺丝的数量计算公式外，还需要注意一些相关的注意事项。

首先，需要选择合适的螺丝材质和表面处理，以确保螺丝的耐腐蚀性和耐磨性。

其次，需要注意螺丝的安装方法和紧固力的控制，以确保螺丝的安装质量。

最后，需要对螺丝的损耗和替换周期进行合理的估计，以确保设备的长期稳定运行。
