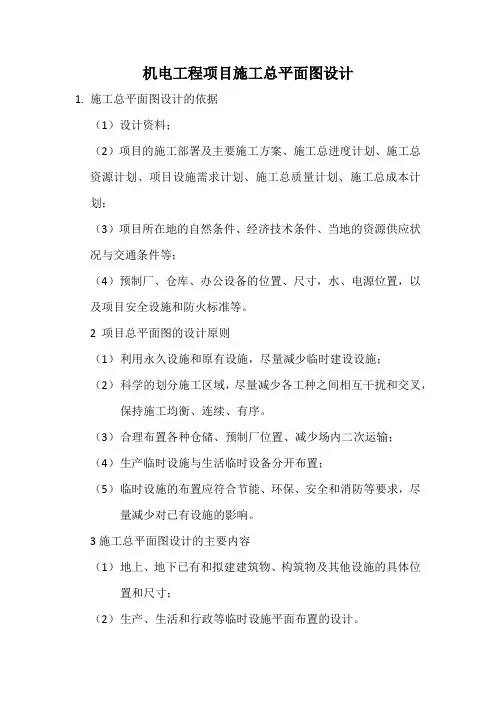

机电工程项目施工总平面图设计
1. 施工总平面图设计的依据
（1）设计资料；
（2）项目的施工部署及主要施工方案、施工总进度计划、施工总资源计划、项目设施需求计划、施工总质量计划、施工总成本计划；
（3）项目所在地的自然条件、经济技术条件、当地的资源供应状况与交通条件等；
（4）预制厂、仓库、办公设备的位置、尺寸，水、电源位置，以及项目安全设施和防火标准等。
2 项目总平面图的设计原则
（1） 利用永久设施和原有设施，尽量减少临时建设设施；
（2） 科学的划分施工区域，尽量减少各工种之间相互干扰和交叉，保持施工均衡、连续、有序。
（3） 合理布置各种仓储、预制厂位置、减少场内二次运输；
（4） 生产临时设施与生活临时设备分开布置；
（5） 临时设施的布置应符合节能、环保、安全和消防等要求，尽量减少对已有设施的影响。
3施工总平面图设计的主要内容
（1） 地上、地下已有和拟建建筑物、构筑物及其他设施的具体位置和尺寸；
（2） 生产、生活和行政等临时设施平面布置的设计。 （3） 临时用电设计和临时用水设计。
（4） 各施工单位承包范围按区域划分、厂区内施工用道路。
（5） 安全防火设施的布置、垃圾处理站或堆场或场内排水系统布置。
4施工总平面图设计的步骤
（1） 确定项目主要设备的运输路线、确定大型吊车的站位及行走路线。
（2） 确定临时性房屋位置、仓库与材料堆场的位置、确定预制厂及各类作业场所的位置。
（3） 确定主要道路和次要道路，保证运输畅通和安全，并节约投资。
（4） 确定临时水、电管网及动力设施的布置、确定安全消防设施的布置。
（5） 调整及优化后，绘制正式的施工总平面图。
1 施工总平面图

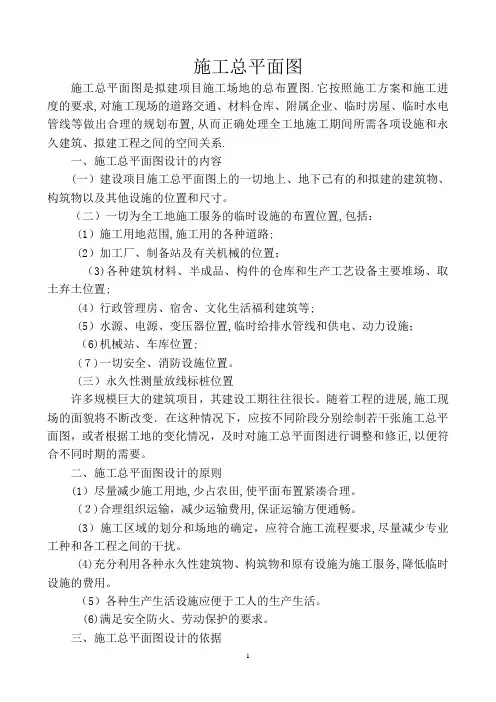

施工总平面图是拟建项目施工场地的总布置图.它按照施工方案和施工进度的要求,对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系.
一、施工总平面图设计的内容
(一）建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。
（二）一切为全工地施工服务的临时设施的布置位置,包括：
(1）施工用地范围,施工用的各种道路;
(2）加工厂、制备站及有关机械的位置；
（3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;
(4）行政管理房、宿舍、文化生活福利建筑等;
(5）水源、电源、变压器位置,临时给排水管线和供电、动力设施；
（6)机械站、车库位置;
(７)一切安全、消防设施位置。
(三）永久性测量放线标桩位置
许多规模巨大的建筑项目，其建设工期往往很长。随着工程的进展,施工现场的面貌将不断改变．在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正,以便符合不同时期的需要。
二、施工总平面图设计的原则
(1）尽量减少施工用地,少占农田,使平面布置紧凑合理。
(２)合理组织运输，减少运输费用,保证运输方便通畅。
(3）施工区域的划分和场地的确定，应符合施工流程要求,尽量减少专业工种和各工程之间的干扰。
(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务,降低临时设施的费用。
（5）各种生产生活设施应便于工人的生产生活。
(6)满足安全防火、劳动保护的要求。
三、施工总平面图设计的依据 2 （1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
(2）建设地区的自然条件和技术经济条件。
可编辑修改精选全文完整版
建筑施工图纸要点
一、平面总图由：总平面及竖向布置图、消防总平面布置图、绿化总平面布置图、 管网综合平面图、总图图纸目录五大部分组成。
1.1、总平面及竖向布置图
1.1.1）应采用1：500比例出图（特殊情况也可以采用1：1000）。图纸中应准确表达建筑物的朝向及建筑物外轮廓线,标明设计建筑物所在地的风玫瑰图；
1.1.2）应保持原有地形和地物（灰度）。
1.1.3）应标明测量坐标网、坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界限。
1.1.4）场地四邻原有几规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距。
1.1.5）建筑物、构筑物的位置（人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用粗虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数。
1.1.6）道路、广场的主要坐标、排水方向及坡度：挡土墙、护坡、室外排水沟的布置、室外停车位等。
1.1.7）图纸中应标明：建筑工程综合技术经济指标一览表、建设工程项目建筑面积明细表、配套设施一览表、套型比例表及补充图例和其他的必要说明。
1.1.8）图签填写必须准确。
1.2、消防总平面布置图
1.2.1）在总平面及竖向布置图的基础上应重点表达消防车道（虚线表示）、消防扑救面（框线表示并填充）、室外停车位、消防间距、道路标高及补充图例和其他的必要说明。
1.3、绿化总平面布置图
1.3.1）在总平面及竖向布置图的基础上应重点表达绿化场地并注明编号（框线表示并填充）、绿地面积计算一览表及补充图例和其他的必要说明。
1.4、管网综合平面图
1.4.1）管网综合平面图由公用专业提供完毕，并写入总图目录内。
1.5、总图图纸目录
1.5.1）以上图纸按顺序遍如图纸目录并注明图号。
二、平面图
2.1平面图表达方式
2.1.1）标明承重结构（由结构专业提图需加粗）、绘出门、窗、墙、栏杆、楼梯、电梯、电梯机房、自动扶梯、中庭（及其上空）、夹层、平台、阳台、露台、雨棚、台阶、残坡、散水及明沟等的位置：标明各功能房间（厨房、卫生间、阳台）的标高及雨棚、楼层标高。
疏散平面图设计要求及标准
一、设计要求
1、疏散平面图应按照国家有关规范和标准进行设计，包括疏散路线、出口、安全出口、消防设施、应急照明、疏散指示标志等要素。
2、疏散平面图应结合建筑物的实际情况进行设计，不仅要满足规范要求，还要考虑实际情况，如建筑物的结构、功能布局、人员流动等。
3、疏散平面图应清晰明了，标注明确，方便人员识别和记忆，以便在紧急情况下能够迅速找到安全出口和疏散路线。
4、疏散平面图应定期进行维护和更新，以保持其准确性和有效性。
二、设计标准
1、符合国家有关疏散设计的规范和标准，如《建筑设计防火规范》、《高层民用建筑设计防火规范》等。
2、保证疏散路线的安全、顺畅、快捷，确保人员能够迅速到达安全地点。
3、合理设置安全出口和疏散指示标志，确保人员能够及时找到出口和指示标志。
4、保证应急照明和疏散指示系统的可靠性和有效性，确保在紧急情况下能够正常工作。
5、结合建筑物的实际情况进行设计，考虑各种因素，如建筑物的结构、功能布局、人员流动等。
6、定期进行维护和更新，以保持其准确性和有效性。
