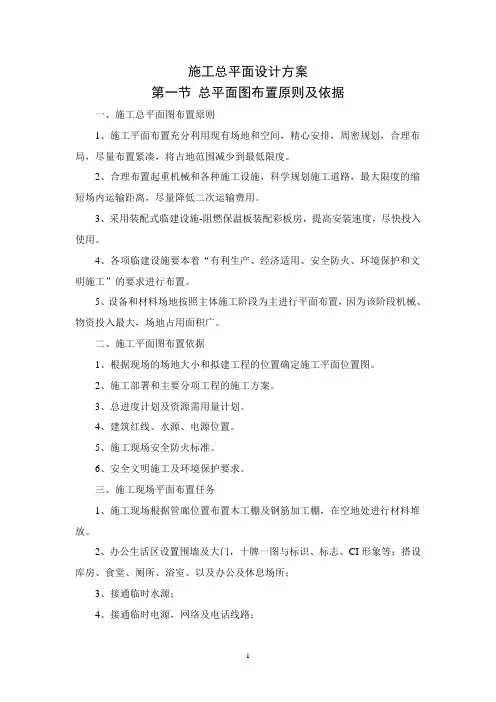

施工总平面设计方案第一节总平面图布置原则及依据一、施工总平面图布置原则1、施工平面布置充分利用现有场地和空间，精心安排，周密规划，合理布局，尽量布置紧凑，将占地范围减少到最低限度。

2、合理布置起重机械和各种施工设施，科学规划施工道路，最大限度的缩短场内运输距离，尽量降低二次运输费用。

3、采用装配式临建设施-阻燃保温板装配彩板房，提高安装速度，尽快投入使用。

4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。

5、设备和材料场地按照主体施工阶段为主进行平面布置，因为该阶段机械、物资投入最大，场地占用面积广。

二、施工平面图布置依据1、根据现场的场地大小和拟建工程的位置确定施工平面位置图。

2、施工部署和主要分项工程的施工方案。

3、总进度计划及资源需用量计划。

4、建筑红线、水源、电源位置。

5、施工现场安全防火标准。

6、安全文明施工及环境保护要求。

三、施工现场平面布置任务1、施工现场根据管廊位置布置木工棚及钢筋加工棚，在空地处进行材料堆放。

2、办公生活区设置围墙及大门，十牌一图与标识、标志、CI形象等；搭设库房、食堂、厕所、浴室、以及办公及休息场所；3、接通临时水源；4、接通临时电源，网络及电话线路；四、现场道路布置原则1、以现有的场内外交通为依托。

2、各临时支线布置满足主体工程施工需要，道路宽度满足施工车辆的通行强度需要。

3、施工道路的布置方便各种物资运输及装卸，使物资转运量尽量小，转运路径尽量短。

4、在满足现场需要的情况下，施工道路总长度应尽量减少，以降低施工措施费，减少施工成本，使经济指标满足要求。

5、做好场内交通的日常维护和管理，保持道路的路况良好。

五、现场材料堆放原则1、不占正式工程位置，不影响施工，方便料具管理。

2、尽量靠近道路，方便材料运输和装卸。

3、尽量靠近起重机械，将材料一次运至作业面，减少二次搬运。

六、临时设施布置原则1、不占正式工程位置。

2、采用装配式房屋，可周转，经济实用。

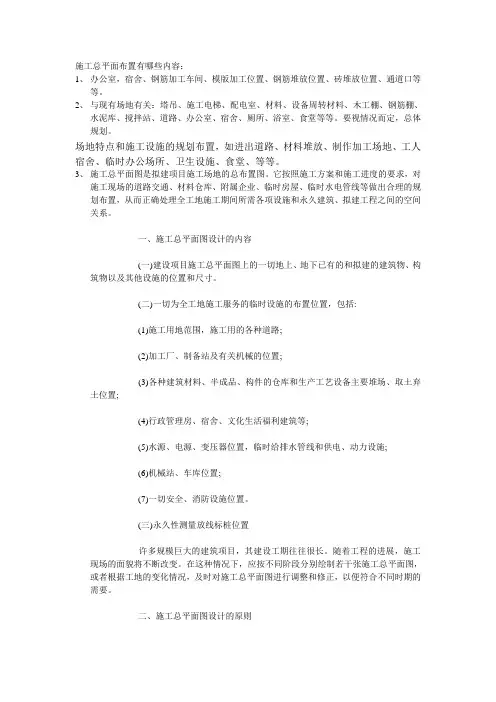

施工总平面布置有哪些内容：1、办公室，宿舍、钢筋加工车间、模版加工位置、钢筋堆放位置、砖堆放位置、通道口等等。

2、与现有场地有关：塔吊、施工电梯、配电室、材料、设备周转材料、木工棚、钢筋棚、水泥库、搅拌站、道路、办公室、宿舍、厕所、浴室、食堂等等。

要视情况而定，总体规划。

场地特点和施工设施的规划布置，如进出道路、材料堆放、制作加工场地、工人宿舍、临时办公场所、卫生设施、食堂、等等。

3、施工总平面图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

一、施工总平面图设计的内容(一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。

(二)一切为全工地施工服务的临时设施的布置位置，包括:(1)施工用地范围，施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;(6)机械站、车库位置;(7)一切安全、消防设施位置。

(三)永久性测量放线标桩位置许多规模巨大的建筑项目，其建设工期往往很长。

随着工程的进展，施工现场的面貌将不断改变。

在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。

二、施工总平面图设计的原则(1)尽量减少施工用地，少占农田，使平面布置紧凑合理。

(2)合理组织运输，减少运输费用，保证运输方便通畅。

(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。

(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。

施工现场总平面布置的方案一、总体布置概述施工现场总平面布置是指对整个施工现场进行合理规划、布置，确保施工作业的高效进行，工人的安全和施工质量的保障。

本方案主要考虑以下几个方面：施工作业流程、人员流线、材料和设备存放区域、施工现场围墙、临时设施等。

通过科学合理的布置，可以使施工过程中各项工作有序进行，最大限度地提高施工效率。

二、施工作业流程施工作业流程是施工现场总布置的基础。

在施工现场总平面布置中，我们将施工作业流程划分为五个主要区域：进场区、材料存放区、施工区、设备存放区和出场区。

1.进场区进场区是施工现场的入口，用于接收施工所需的各种材料和设备。

进场区应设置足够宽敞的空间，以方便材料和设备的卸载和搬运。

同时，进场区应与道路相连通，方便物资的进出。

2.材料存放区材料存放区是用于存放施工所需的各种材料的区域。

材料存放区应根据施工流程的顺序进行划分，并根据材料的种类进行分类，便于施工现场工人快速找到所需材料。

在存放材料时，应注意分类、整齐，并确保材料的安全，避免损毁。

3.施工区施工区是进行具体施工作业的主要区域。

施工区的划分应根据不同的施工工序进行，便于工人进行工作。

在施工区域内应设置足够的工作空间，保证工人的安全，并确保施工质量。

同时，施工区应设立临时安全防护措施，如挡板、围栏，避免施工时的危险事故发生。

4.设备存放区设备存放区是存放施工所需设备的区域。

设备存放区应根据设备的种类进行划分，并考虑设备的尺寸、重量等因素，合理布置设备存放位置，方便工人使用。

5.出场区出场区是施工现场的出口，用于运出已完成的工程物资、设备等。

出场区应与道路相连通，方便物资的运出，并确保安全、便捷。

三、临时设施布置在施工现场总平面布置中，还需要考虑一些临时设施的布置，以满足施工人员的日常需求和工作安全。

主要包括工人休息区、办公区、厕所、水电供应和通信设施等。

1.工人休息区工人休息区应设置在远离施工区域的地方，以减少噪音对工人休息的影响。

施工平面图设计(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--六、施工平面图设计1.施工平面图设计的原则和内容施工平面图是工程项目施工组织设计的一项重要内容, 科学合理的施工平面图设计, 对于提高施工生产效率, 降低工程建设成本, 保证工程质量和施工安全等方面起着十分关键的作用。

施工平面图设计的重要性和必要性早已受到工程施工管理人员的普遍关注。

根据施工范围的大小, 施工平面图设计可分为施工总平面图设计和单位工程施工平面图设计。

施工总平面图设计是指整个工程建设项目的施工场地总平面布置图, 是全工地施工部署在空间上的反映。

单位工程施工平面图是针对单位工程施工而进行的施工场地平面布置。

施工总平面图的设计原则、内容和详尽程度等不尽一致。

（1）施工平面图设计的原则☆在满足施工需要前提下, 尽量减少施工用地, 不占或少占农田, 施工现场布置要紧凑合理。

☆合理布置起重机械和各项施工设施, 科学规划施工道路, 尽量降低运输费用。

☆科学确定施工区域和场地面积, 尽量减少专业工种之间交叉作业。

☆尽量利用永久性建筑物、构筑物或现有设施为施工服务, 降低施工设施建造费用, 尽量采用装配式施工设施, 提高其安装速度。

☆临时设施应方便生产和生活, 办公区、生活区和生产区宜分离设置。

☆符合节能、环保、安全和消防等要求。

☆遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

（2）施工平面布置图的内容①施工总平面布置图的内容☆项目施工用地范围内的地形状况；☆全部拟建的建（构）筑物和其他基础设施的位置；☆项目施工用地范围内的加工设施、运输设施、存贮设施、供电设施、供水供热设施、排水排污设施、临时施工道路和办公、生活用房等；☆施工现场必备的安全、消防、保卫和环境保护等设施；☆相邻的地上、地下既有建（构）筑物及相关环境。

②施工现场平面布置图的内容☆工程施工场地状况；☆拟建建（构）筑物的位置、轮廓尺寸、层数等；☆工程施工现场的加工设施、存贮设施、办公和生活用房等的位置和面积；☆布置在工程施工现场的垂直运输设施、供电设施、供水供热设施、排水排污设施和临时施工道路等；☆施工现场必备的安全、消防、保卫和环境保护等设施；☆相邻的地上、地下既有建（构）筑物及相关环境。

施工平面图规划施工平面图规划是对拟建工程的施工现场，按照施工方案和施工进度计划的要求，将施工现场的交通道路、材料仓库、临时房屋、临时水电管线作出合理的布置，从而正确处理整个现场在施工期间所需各项临时设施和建筑以及拟建项目之间的空间关系。

一、施工现场平面规划的内容施工现场平面规划可分为施工总平面图和单位工程施工平面图规划，其内容有所不同。

（一）施工总平面图规划的内容（1）建设项目施工总平面图上一切地上、地下建筑物、构筑物以及其他设施的位置和尺寸。

（2）为现场施工服务的所有临时设施的布置。

1）施工用地范围，施工用各种道路。

2）加工厂、搅拌站及有关机械的位置。

3）各种建筑材料、构件、半成品的仓库和堆场的位置，取土弃土位置。

4）行政管理用房、宿舍、文化生活和福利设施等。

5）水源、电源、变压器位置，临时给排水管线和供电、动力设施。

6）机械站、车库位置。

7）安全、消防设施等。

（3）永久性测量放线标志桩位置。

许多规模巨大的建设项目，其建设工期往往很长，随着工程的进展，施工现场的面貌将不断改变。

在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或根据工地的实际变化情况，及时对施工总平面图进行调整和修正，以便适应不同时期的需要。

（二）单位工程施工平面图规划的内容（安装工程）1）建筑总平面图上已建和拟建的地上、地下的一切房屋、构筑物及其他设施的位置、尺寸和方位。

2）自行式起重机、卷扬机、地锚及其他施工机械的工作位置。

3）各种设备、材料、构件的仓库、堆场和现场的焊接或组装场地。

4）临时给水排水管线、供电线路、蒸汽及压缩空气管道等布置。

5）生产和生活福利设施的布置。

6）场内道路的布置及与场外交通的连接位置。

7）一切安全及防火设施的位置。

二、施工平面布置的依据和原则（一）设计依据1）施工组织总设计及原始资料。

2）土建施工平面图，了解一切已建和拟建的房屋、构筑物、设备及管线基础的位置、尺寸和方位。

3）工程的施工方案、施工进度计划、各种物资需要量计划。

施工平面布置图说明在建筑施工过程中，施工平面布置图是一个关键的环节，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。

下面，我们将对施工平面布置图进行详细的说明。

一、施工平面布置图的目的和意义施工平面布置图是施工现场布置的依据，其目的是为了指导施工现场的各项活动，确保施工流程的顺畅、安全和高效。

通过合理的施工平面布置，可以减少各工种之间的相互干扰，减少材料的重复搬运，提高工作效率，同时也能保障施工人员的安全。

二、施工平面布置图的内容施工平面布置图主要包括以下内容：1、施工区域的划分：将施工现场划分为不同的区域，如材料堆放区、机械设备区、办公区、生活区等。

2、交通道路的规划：规划好施工现场的交通道路，确保车辆和人员的安全通行。

3、安全设施的布置：根据施工需要，布置好安全设施，如消防设施、安全警示标志等。

4、施工顺序的安排：根据施工进度计划，合理安排各工种的施工顺序。

5、环境保护措施：针对施工过程中的环境污染问题，采取相应的环境保护措施。

三、施工平面布置图的注意事项在绘制施工平面布置图时，需要注意以下几点：1、要根据施工现场的实际情况进行绘制，确保图中的内容真实、准确。

2、要考虑到各工种之间的相互影响，避免相互干扰。

3、要考虑到安全因素，确保施工现场的安全。

4、要考虑到环境保护因素，减少施工对环境的影响。

四、总结施工平面布置图是建筑施工过程中不可或缺的一部分，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。

因此，在绘制施工平面布置图时，必须认真考虑各种因素，确保图中的内容真实、准确、完整，为施工现场的管理和施工提供有效的指导。

施工总平面布置图在建筑设计和施工的过程中，总平面布置图是一个重要的环节。

它是对整个施工项目的全面规划和安排，涉及到施工场地、施工道路、施工设备、施工材料以及人员活动等各个方面。

总平面布置图的精心设计，不仅可以提高施工效率，降低成本，还可以保障施工过程的安全。

施工总平面图说明一、概述施工总平面图是施工组织设计的重要组成部分，它提供了关于施工现场的全面布局和规划，包括施工设备、材料储存、运输和加工设施、临时建筑以及工作人员的生活和娱乐设施等。

它不仅为施工团队提供了一个明确的指导，同时也为施工期间的管理和协调提供了基础。

二、主要元素和解释1、施工设备：在施工总平面图中，各种施工设备，如挖掘机、起重机、压路机等，都会以图例的形式详细标注。

这些设备的布置位置和运行路线都应合理规划，以最大限度地减少交叉作业和提高施工效率。

2、材料储存和加工设施：施工材料和半成品的储存和加工设施也应明确标注。

这些设施应靠近使用地点，以减少材料运输距离和提高工作效率。

同时，材料储存应考虑到防盗、防火等安全因素。

3、临时建筑：施工现场的临时建筑，如办公室、休息室、仓库等，也应明确标注。

这些建筑的位置应考虑到员工的生活和工作的便利性。

4、交通和运输：施工总平面图中应明确标注出场内外的交通路线和运输方式。

包括车辆的进出路线、停车区域等，以确保施工期间交通流畅，避免因交通问题影响施工进度。

5、安全设施：施工现场的安全设施，如消防器材、急救箱等，应按照相关规定在图中标注。

同时，还应规划出紧急疏散通道和集合点，以应对可能出现的紧急情况。

三、设计原则和方法设计施工总平面图时应遵循以下原则：要符合施工组织设计的总体要求，保证各项施工活动的顺利进行；要合理利用场地，提高空间利用率；再次，要符合环保和安全要求，减少对环境的影响；要经济合理，降低施工成本。

在设计过程中，可以采用以下方法：进行详细的现场调查，了解现场的地形、地貌、交通等条件；根据调查结果进行初步规划，确定主要设备的布置位置和运行路线；再次，进行详细的设计和规划，确保各元素之间的协调性和合理性；进行审查和修改，确保设计符合要求。

四、实施和管理在实施过程中，应严格按照施工总平面图进行施工活动。

任何更改都应经过严格的审批程序。

同时，应加强现场管理，确保各项设施的使用符合规定，保证施工现场的安全和秩序。

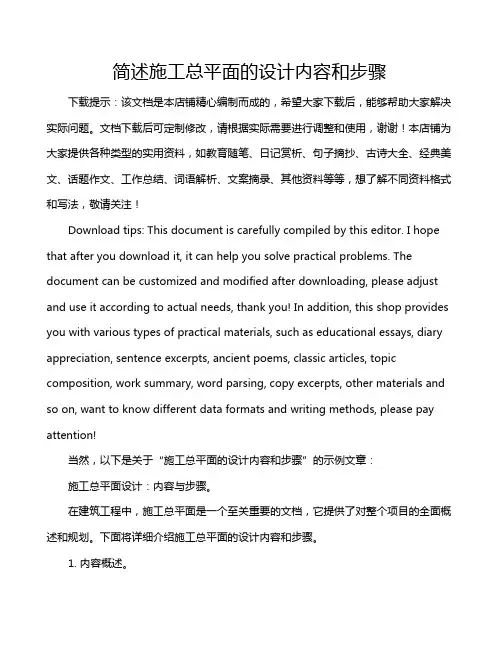

简述施工总平面的设计内容和步骤下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!当然，以下是关于“施工总平面的设计内容和步骤”的示例文章：施工总平面设计：内容与步骤。

施工现场平面布置及说明施工作业区域划分与施工流程规划在进行任何工程施工之前，施工现场的规划和布置是至关重要的一步。

合理的施工现场平面布置可以提高施工效率，确保施工安全，合理划分施工作业区域和规划施工流程更是成功完成工程的基础。

本文将通过描述和说明施工现场平面布置以及施工作业区域划分与施工流程规划的方法和步骤，来介绍如何实施项目的施工工作。

一、施工现场平面布置施工现场平面布置是施工前的重要准备工作，它直接影响到施工的顺利进行以及后续工序的进行。

下面是一个常见的施工现场平面布置的步骤：1. 确定施工区域：根据工程项目的需求、工序要求和施工计划，确定施工现场的具体区域范围。

一般包括施工用地、设备摆放区域、材料堆放区域、施工作业区域等。

2. 绘制施工现场布置平面图：根据施工区域的大小和形状，使用适当的比例在纸上绘制施工现场布置平面图。

在平面图上标注出道路、建筑物、设备、材料堆放区、施工作业区域等要素的位置和大小。

3. 确定交通通道和施工道路：根据施工现场布置平面图，设计和规划施工现场的交通通道和施工道路。

确保车辆、人员等可以顺利进出施工现场，避免交通堵塞和安全事故的发生。

4. 规划设备、机械和材料摆放区域：在施工现场布置平面图上确定设备、机械和材料的摆放区域。

根据不同的施工工序和需要，合理安排设备和材料的位置，方便施工人员的操作和材料的使用。

5. 标注安全警示标志和消防器材位置：在施工现场布置平面图上标注施工现场的安全警示标志和消防器材的位置。

确保施工现场的安全，方便施工人员在紧急情况下采取相应的安全和救援措施。

二、施工作业区域划分施工作业区域划分是根据工程项目的施工要求和施工流程，将施工区域划分为若干个施工作业区域，并给予相应的标识和管理。

下面是施工作业区域划分的一般步骤：1. 分析施工工序和流程：根据工程项目的施工工序和流程，对施工作业进行细致的分析和评估。

明确每个施工工序的任务和要求，确定所需的施工作业区域。

施工总平面图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

一、施工总平面图设计的内容(一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。

(二)一切为全工地施工服务的临时设施的布置位置，包括:(1)施工用地范围，施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;(6)机械站、车库位置;(7)一切安全、消防设施位置。

(三)永久性测量放线标桩位置许多规模巨大的建筑项目，其建设工期往往很长。

随着工程的进展，施工现场的面貌将不断改变。

在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。

二、施工总平面图设计的原则(1)尽量减少施工用地，少占农田，使平面布置紧凑合理。

(2)合理组织运输，减少运输费用，保证运输方便通畅。

(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。

(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。

(5)各种生产生活设施应便于工人的生产生活。

(6)满足安全防火、劳动保护的要求。

三、施工总平面图设计的依据(1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

(2)建设地区的自然条件和技术经济条件。

(3)建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。

施工总平面图的设计步骤是：布置场外交通道路—〉布置仓库—〉布置加工厂和混凝土搅拌站->布置内部运输道路—〉布置临时房屋—〉布置临时水电管网和其他动力设施-〉绘制正式施工总平面图一、场外交通道路布置一般场地都有永久性道路,可提前修建为工程服务，但应恰当确定起点和进场位置,考虑转弯半径和坡度限制，以利于施工场地的利用。

当采用公路运输时，公路应参照加工厂、仓库的位置进行布置,与场外道路连接，符合标准要求。

当采用水路运输时,卸货码头不应少于两个,宽度不应小于2。

5m，江河距工地较近时，可在码头附近布置主要加工厂和仓库。

二、仓库的布置一般应接近使用地点，装卸时间长的仓库应远离路边.1、当有铁路时，宜沿路布置周转库和中心库.2、般材料仓库应邻近公路和施工区，并应有适当的堆场。

3、水泥库和沙石堆场应布置在搅拌站附近。

砖、石和预制构件应布置在垂直运输设备工作范围内，靠近用料地点。

基础用块石堆场应离坑沿一定距离，以免压塌边坡。

钢筋、木材应布置在加工厂附近。

4、工具库应布置在加工区与施工区之间交通方便处，零星小件、专用工具库可分设于各施工区段.5、车库、机械站应布置在现场人口处.6、油料、氧气、电石库应设置在边沿、人少的安全处，易燃材料库要设置在拟建工程的下风向。

7、苗木假植地应靠近水源及道路旁。

三、加工厂和混凝土搅拌站的布置总的指导思想是应使材料和构件的货运量小，有关联的加工厂适当集中。

1、如果有足够的混凝土输送设备，混凝土搅拌站宣集中布置,或现场不设搅拌站使用商品混凝土；当混凝土输送设备短缺时，可分散步置在使用地点附近或起重机旁.2、临时混凝土构件预制厂尽量利用建设单位的空地。

3、钢筋加工厂设在混凝土预制构件厂及主要施工对象附近；木材加工厂的原木、锯材堆场应靠铁路、公路或水路沿线；锯材、成材、粗细木工加工间和成品堆场要按工艺流程布置，应设在施工区的下风向边缘。

4、内部运输道路的布置。

1）提前修建永久性道路的路基和简单路面为施工服务.2）临时道路要把仓库、加工厂、堆场和施工点贯穿起来.按货运量大小设计双行环干道或单行支线。
