机械制图中ＰＲｏＥ软件的应用探析　姜伟刚，王超　（安图实验仪器（郑州）有限公司，河南郑州４５００１６）　［中图分类号］ＴＨ１２６．２　［文献标识码］Ｂ　［文章编号］１００２—２３７６（２０１４）１２—００２５—０２　［摘要］本文对ＰＲＯＥ软件在机械制图中起到作用进行系统的分析，并对ＰＲＯＥ软件在平面与立体表面　的交线中、两立体表面的交线中以及组合体视图中的应用进行详细的阐述。　［关键词］ＰＲＯＥ软件；机械制图；应用　１机械制图中ＰＲＯＥ软件的作用　（１）ＰＲＯＥ在造型方面的功能非常的强大，对　于那些具有各自特征的实体模型而言，其可以随意　进行草图的勾画，轻易的改变模型。　（２）在机械制图中，ＰＲＯＥ软件将成形的二维　截面草图通过三维的呈现，让我们可以从不同的角　收稿日期：２０１４—０７—２４　度去观察所设计的机械机构中每一个细小的零件、　组件，便于快速检查出比例失调、构成不合理的各　种元素，然后通过修改功能对其纠正。　（３）在完成机械制图后，ＰＲＯＥ软件可以直接　从相应的菜单中找出计算公式，计算出结果，为我　们判断整体重量、外形尺寸、外表面积等多方面数　据是否合理提供了有利的证据。　（４）对于机械制图而言，“ＰＲＯＥ”技术的注　［４］刘艳翠，刘晓明，诸葛海燕等．对剖宫产新生儿抚触　沐浴效果的研究［Ｊ］．中华现代护理杂志，２００８，１４　（１４）：１５６４—１５６６．　［５］刘艳，宗先芝，康俊，等．新生儿分段沐浴法介绍　［Ｊ］．护理学杂志，２００９，２４（２１）：７ｌ＿　［６］金调芬，朱玲玲．音乐对３２８例新生儿沐浴状态的影　响及比较分析［Ｊ］．福建医药杂志２０１２，３４（４）：　１７６—１７７．　［７］田淑萍．体位干预对新生儿沐浴的影响［Ｊ］．当代医　学，２Ｏｌ０，１６（３２）：１２４—１２５．　［８］李少银．产科病房中新生儿沐浴中潜在的问题及对策　［Ｊ］．中外医学研究，２０１０，８（２３）：１８９．　［９］黄蕙．新生儿沐浴的安全隐患及护理对策［Ｊ］．医学　创新研究，２００８，５（２４）：１３２—１３３．　［１０］马春远，李静，邓艳浓，等．ＦＭＥＡ应用于新生儿沐　浴操作流程中风险防范效果观察［Ｊ］．中国医药导　报，２００９，６（２１）：１５２—１５４．　［１１］陈艳．精细化管理在开放式新生儿沐浴室工作中的　应用及效果［Ｊ］．中外医学研究，２０１２，１０（１５）：　１３８—１３９．　［１２］莫春燕．新生儿沐浴中实施危机干预的研究［Ｊ］．　中外医疗，２０１２，３４：１２—１３．　［１３］陈小凤，杜秋兰．风险管理在新生儿沐浴室带教中的　医疗装备２０１４第１２期　应用［Ｊ］．天津护理，２００９，１７（６）：３４７—３４８．　［１４］任翠丽，张燕玲．沐浴后采血法采集新生儿足跟血的　效果观察［Ｊ］．国际护理学杂志，２０１１，３０（１２）：　１８９８—１８９９．　［１５］杨娜，李春梅，韩小怀．沐浴后进行新生儿听力筛查　的效果观察［Ｊ］．当代护士，２０１１，中旬刊（学术　版）：６０—６１．　［１６］丁瑶．沐浴对新生儿光疗医从性的影响［Ｊ］．齐鲁　护理杂志，２００９，１５（２１）：３４．　［１７］沈佩娟．孕产妇安全育儿知识调查分析及对策［Ｊ］．　中国初级卫生保健，２００６，２０（４）：２２—２３．　［１８］张素珍，孟永勤．母婴分室新生儿出院前母亲健康教　育需求调查［Ｊ］．中国实用护理杂志，２００６，２２　（１）：６１—６３．　［１９］陈军，舒德喜，吴小玲．开放式健康教育在新生儿沐　浴过程中的实施［Ｊ］．中国误诊学杂志，２００８，８　（２２）：５３５２～５３５３．　［２０］殷艳玲，胡沽，蔡敏等．互动式亲情沐浴的探讨［Ｊ］　．护理研究，２００５，９（７）：１３６３—１３６４．　［２１］符进，时利群，梅光艳．产褥期家庭探视指导新生儿　沐浴的实用性［Ｊ］．航空航天医药，２０１０，２１　（１）：１０２．

合集下载

ProE软件实体建模过程分析及设计

ProE软件实体建模过程分析及设计

第46卷第6期2020年12月农业装备技术Agricultural Equipment & TechnologyVol.46 7.6Dec. 2020Pro/E软件实体建程分*及设计陈硕，张萍（辽宁轨道交通职业学院，辽宁 沈阳110023）摘 要：Pro/E软件是一种三维制图软件，它主要以参数化设计为核心，在实体建模的过程中， Pro/E软件建模具有非常好的作用。就Pro/E软件在《CAD/CAM》中的建模方法进行了探讨，同时 提出了 Pro/E软件建模的一些新思路。关键词：Pro/E软件;实体建模;参数化设计当前,CAD/CAM绘图软件种类繁多，国内的绘 图软件主要有CAXA制造工程师、CAXA实体设计 等，国外的主要有UG软件、CATIA软件、Solidwork 软件等，这些软件实体建模的过程都有所区别。本文 主要针对Pro/E软件的建模，进行理论分析。从建模 的过程来看,Pro/E软件建模主要分为4个步骤:首 先,分析图纸，对图纸的平面图进行分析,辨别尺寸, 最好能够想象岀立体图形，这样对以后的绘图会有 一个好的概括。第二，建模的思想,比如第一步拉伸， 之后建立实体等。第三，运用软件的 ，绘岀实体。最后，进行， 所的实体 ，图纸的要，之后保存实体。在整个建模过 程中,要充分考虑到 个 ，这样作图的 能1参数化设计的内涵设计 设计的一种 ， 主要针对， 之后 进行设计图形，，每一个、线、面都有一个 的考 ，这 种 三实体 面模造。设计的 的 绘制图形 ，图 。1.1命令运用Pro/E 软件的 多，有 在 用 个 的 分 ，所以， 要 个 的造。如，绘一个 实体， 3个件:第一， 有 考 第二，图形 在 考 的一 第三，图形 。只有 这3个条件,总第220期 ------------------------------才可以绘画岀一个正确的旋转实体。在Pro/E软件 ，一 ，都 用 图形来进行 拉伸实体， 这个 比 ，图形一 能， 之后 出来了。所以， 的Pro/E软件的 造实体最关键的一。1.2作图方法在 Pro/E 软件的 之后， 要思考软件图的 ，比如，建一个 的 实体。首先 造 体，在 造 体的 ，首先 拉伸 ，之后进行 ，最后进行 角，这一系列要 的 用，最后形成杯体，如何进行 ， 改变底面厚度，都 要 的重新 用。接下来造杯把手， 扫描 ，通过 面的构 造，扫描成杯子把手。最后整个实体建立结束，如图 1所示。

proe有限元分析 (2)

proe有限元分析 (2)

未知驱动探索，专注成就专业

1

Pro/E 有限元分析

1.

有限元分析(Finite Element Analysis, 简称FEA)是一种工程分析方法，通过将复杂的结构划分成多个简单的单元来近似求解连续介质的行为。Pro/E (Pro/ENGINEER, 现被称为PTC

Creo)是一款常用的计算机辅助设计软件，也支持有限元分析功能。本文将介绍Pro/E中如何进行有限元分析。

2. 有限元分析的基本原理

在有限元分析中，

需要将结构划分成一个个小单元，这些单元可以是三角形、四边形、四面体等。然后，对每个单元进行力学计算，得到其应变和位移等结果。根据单元之间的连续性关系，综合得到整个结构的应变和位移等结果。

3. Pro/E 中的有限元分析

Pro/E提供了完善的有限元分析功能，用户可以通过以下步骤进行有限元分析： 未知驱动探索，专注成就专业

2

3.1 创建模型用户需要在Pro/E中创建结构模型。可以使用Pro/E的建模工具进行绘制，也可以导入其他CAD软件

的模型。

3.2 网格划分

在模型创建完成后，需要将其划分为多个小单元。Pro/E提供了自动划分网格的功能，用户只需要选择合适的网格密度，软件即可自动划分出合适的单元网格。

3.3 施加边界条件和载荷

在进行有限元分析之前，需要为模型定义边界条件和载荷。边界条件包括约束条件，如固定支撑、弹性支撑等；载荷包括静态载荷、动态载荷、温度载荷等。用户可以在Pro/E中按照需求进行设置。

3.4 材料定义

有限元分析需要事先定义好各部件的材料性质，包括弹性模量、泊松比等。用户可以在Pro/E中选择已有材料库中的材料，也可以自定义材料。 未知驱动探索，专注成就专业

3

3.5 有限元分析求解

完成上述设置后，可以进行有限元分析的求解。Pro/E将根据用户定义的网格和边界条件等信息，求解模型的应变和位移等结果。

3.6 结果分析

求解完成后，用户可以对结果进行分析。Pro/E提供了丰富的结果分析工具，如应力云图、位移云图、动态响应图等，用户可以通过这些工具全面了解结构的应变和位移等情况。

ProE有限元分析

ProE有限元分析

ProE有限元分析浅析

2

———————————————————————————————— 作者：

———————————————————————————————— 日期：

Pro/ENGINEER分析

3 1. Pro/MECHANICA简介

Pro/MECHANICA是美国PTC开发的有限元软件。该软件可以实现和Pro/ENGINEER的完全无缝集成。绝大部分有限元分析软件的几何建模功能比较弱，这些有限元软件通常通过IGES格式或者STEP格式进行数据交换，而这样做最大的弊端在于容易造成数据的丢失，因此常常需要花费大量的时间与精力进行几何模型的修补工作。使用Pro/MECHANICA恰好可以克服这一点，该软件可以直接利用Pro/ENGINEER的几何模型进行有限元分析。

Pro/MECHANICA是基于P方法进行工作的。它采用适应性P-method技术，在不改变单元网格划分的情况下，靠增加单元内的插值多项式的阶数来达到设定的收敛精度。理论上，插值多项式的阶数可以很高，但在实际工作中，往往将多项式的最高阶数限制在9以内。如果插值多项式的阶数超过9仍然没有收敛，这时可以增加网格的密度，降低多项式的阶数，加快计算速度。利用P方法进行分析，降低了对网格划分质量的要求和限制，系统可以自动收敛求解。

P-method能够比较精确地拟合几何形状，能够消除表面上的微小凹面。这种单元的应力变形方程为多项式方程，最高阶次能够达到九阶。这意味着这种单元可以非常精确地拟合大应力梯度。Pro/MECHANICA中四面体单元的计算结果比其他传统有限元程序中四面体的计算结果要好得多。首先单元以较低的阶次进行初步计算，然后在应力梯度比较大的地方和计算精度要求比较高的地方自动地提高单元应力方程的阶次，从而保证计算的精确度和效率。

proe标准件库使用

proe标准件库使用

proe标准件库使用

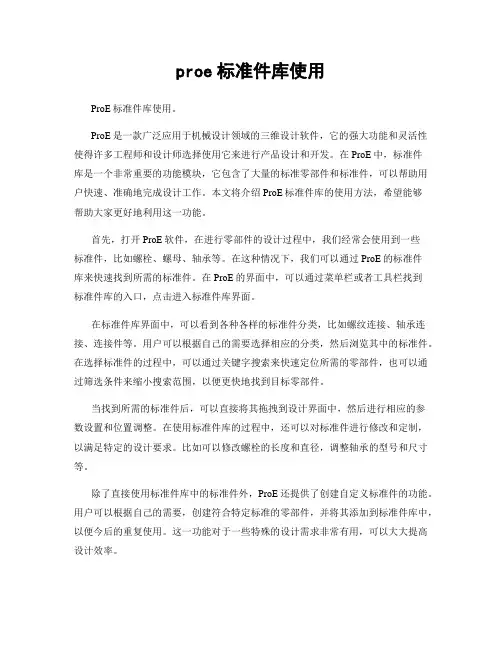

ProE标准件库使用。

ProE是一款广泛应用于机械设计领域的三维设计软件，它的强大功能和灵活性使得许多工程师和设计师选择使用它来进行产品设计和开发。在ProE中，标准件库是一个非常重要的功能模块，它包含了大量的标准零部件和标准件，可以帮助用户快速、准确地完成设计工作。本文将介绍ProE标准件库的使用方法，希望能够帮助大家更好地利用这一功能。

首先，打开ProE软件，在进行零部件的设计过程中，我们经常会使用到一些标准件，比如螺栓、螺母、轴承等。在这种情况下，我们可以通过ProE的标准件库来快速找到所需的标准件。在ProE的界面中，可以通过菜单栏或者工具栏找到标准件库的入口，点击进入标准件库界面。

在标准件库界面中，可以看到各种各样的标准件分类，比如螺纹连接、轴承连接、连接件等。用户可以根据自己的需要选择相应的分类，然后浏览其中的标准件。在选择标准件的过程中，可以通过关键字搜索来快速定位所需的零部件，也可以通过筛选条件来缩小搜索范围，以便更快地找到目标零部件。

当找到所需的标准件后，可以直接将其拖拽到设计界面中，然后进行相应的参数设置和位置调整。在使用标准件库的过程中，还可以对标准件进行修改和定制，以满足特定的设计要求。比如可以修改螺栓的长度和直径，调整轴承的型号和尺寸等。

除了直接使用标准件库中的标准件外，ProE还提供了创建自定义标准件的功能。用户可以根据自己的需要，创建符合特定标准的零部件，并将其添加到标准件库中，以便今后的重复使用。这一功能对于一些特殊的设计需求非常有用，可以大大提高设计效率。 总的来说，ProE标准件库是一个非常实用的功能模块，它可以帮助用户快速、准确地获取和使用标准件，提高设计效率，减少重复劳动。在实际的工程设计中，合理利用标准件库，可以为我们节省大量的时间和精力，使得设计工作更加高效、便捷。希望本文介绍的内容能够对大家有所帮助，也希望大家能够充分利用ProE标准件库这一强大的功能，为自己的设计工作增添新的活力和动力。
