机械制图——机件其他表达方法的应用

机械制图——机件其他表达方法的应用
1、习题集P63、64； 2、每人准备一张A4图纸，下次上课用。
基本视图
主
俯 左
后 仰
右
向视图

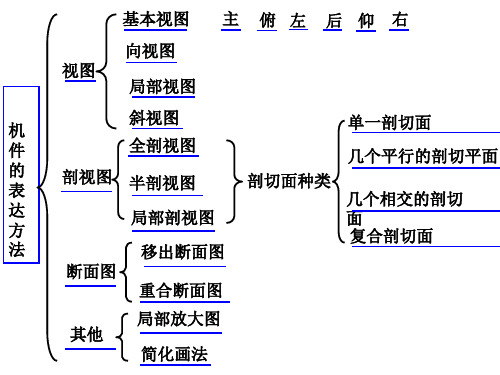

视图 局部视图 斜视图 全剖视图 剖视图 半剖视图 局部剖视图 移出断面图 断面图 剖切面种类 几个相交的剖切 面 复合剖切面 单一剖切面
机 件 的 表 达 方 法
几个平行的剖切平面
重合断面图
其他 局部放大图 简化画法
任务6-4
机件其他表达方法的应用
一、局部放大图的画法、标注及应用（P.162）
局部放大图的比例，指该图形与实物的比例，与原图采用的比例无关。
Ⅰ
Ⅱ
4:1
4:1
Ⅰ
Ⅱ
二、常用简化画法
1、肋板、轮辐及薄壁件的画法（P.163）
B B－B
正确 规则：
B－B
错误
A
A
对于机件的肋板，如 按纵向剖切，肋板不画剖 面符号，而用粗实线将它 与其邻接部分分开。
B A－A
2、当物体具有若干相同结构(孔、齿、槽等)， 并按一定规律分布时，只需画出几个完整的结 构，其余用细实线连接；或用对称中心线表示 孔的中心位置 。
可以在轮廓线附近用细实线示意画出，并在图上或技 术要求中注明这些结构的具体要求。（P163图6-41）
6、机件上小平面的画法 当回转体机件上的平面在图形中不能充 分表达时，可用相交的两条细实线表示。
7、圆柱形物体上的孔、键槽等较小结构产生 的表面交线，其画法允许简化，但必须有一 个视图能清楚表达这些结构的形状 。
3、均匀分布的肋板及孔的画法
肋不对称 画成对称
A－A
孔未剖到 画成剖到
B－B
A
A
B
B
若干直径相同且成规律分布的孔，可以仅画 出一个或几个，其余只需用细点画线表示其中心 位置。
