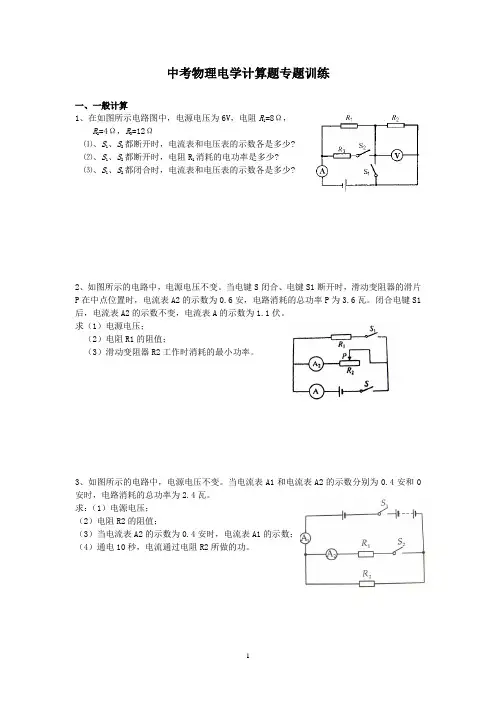

1 中考物理电学计算题专题训练
一、一般计算
1、在如图所示电路图中，电源电压为6V，电阻R1=8Ω，
R2=4Ω，R3=12Ω
⑴、S1、S2都断开时，电流表和电压表的示数各是多少?
⑵、S1、S2都断开时，电阻R1消耗的电功率是多少?
⑶、S1、S2都闭合时，电流表和电压表的示数各是多少?
2、如图所示的电路中，电源电压不变。当电键S闭合、电键S1断开时，滑动变阻器的滑片P在中点位置时，电流表A2的示数为0.6安，电路消耗的总功率P为3.6瓦。闭合电键S1后，电流表A2的示数不变，电流表A的示数为1.1伏。
求（1）电源电压；
（2）电阻R1的阻值；
（3）滑动变阻器R2工作时消耗的最小功率。
3、如图所示的电路中，电源电压不变。当电流表A1和电流表A2的示数分别为0.4安和0安时，电路消耗的总功率为2.4瓦。
求：（1）电源电压；
（2）电阻R2的阻值；
（3）当电流表A2的示数为0.4安时，电流表A1的示数；
（4）通电10秒，电流通过电阻R2所做的功。
2 4、如图所示的电路中，滑动变阻器R1标有“50欧 2A”字样，R2的阻值为20欧，当电键S闭合后，电流表A1和A2的示数分别为0.6安和1.5安。
求：（1）电压表示数；
（2）R1接入电路的电阻值；
（3）R2消耗的电功率；
（4）移动滑片的过程中，电流表A1的最小值。
二、自选物理量的计算
5、如图所示的电路中，电源电压为4.5伏且不变。当同时闭合电键S1、S2时，通过电阻R1的电流为0.3安。求：
（1）电阻R1的阻值；
（2）10秒内，电阻R1消耗的电能；
（3）当电键S1闭合、电键S2断开时，通过电阻R2的电流为0.1安，根据题目所给的条件，计算出与电阻R2相关的两个物理量的大小。
6、如图所示电路，电源电压保持不变，闭合开关S，当变阻器滑片P在中点a处时，电压表读数为3伏，电流表读数为0.6安培；当滑片P在b端时，电压表读数为5伏，电流表读数为0.5安，请根据测得的数据计算出与电路有关的5个物理量。
初三物理变态难的压轴题
一、说在前面
初三物理的压轴题啊，那可真是让人又爱又恨。爱的是它特别能考验咱们的物理水平，恨的是真的好难搞啊。不过别怕，今天咱就来好好扒一扒这些变态难的压轴题。
二、题型举例
1. 电学综合题
题目：如图所示的电路中，电源电压保持不变，电阻R1 = 10Ω，R2 = 20Ω。闭合开关S后，电流表的示数为0.3A。求：（1）电源电压；（2）电阻R2消耗的电功率。（10分）
答案：（1）首先根据串联电路电阻特点，总电阻R = R1+R2 = 10Ω + 20Ω
= 30Ω。由欧姆定律I = U/R可得，电源电压U = IR = 0.3A×30Ω = 9V。（2）根据P = I²R，电阻R2消耗的电功率P2 = I²R2=(0.3A)²×20Ω = 1.8W。
解析：对于这种电学综合题，我们得先搞清楚电路的连接方式是串联还是并联。这里是串联，那就可以根据串联电路的电阻、电流、电压关系来解题。求电源电压就用总电阻乘以电流，求某个电阻的电功率就用相应的公式。
2. 力学综合题
题目：一个质量为m = 5kg的物体，放在水平面上，受到一个水平向右的拉力F = 20N的作用，物体与水平面间的摩擦系数为μ = 0.2。求：（1）物体受到的摩擦力大小；（2）物体的加速度大小。（10分）
答案：（1）物体受到的摩擦力f = μN，在水平面上N = mg，所以N =
5kg×10N/kg = 50N，那么摩擦力f = 0.2×50N = 10N。（2）根据牛顿第二定律F
- f = ma，可得a=(F - f)/m=(20N - 10N)/5kg = 2m/s²。
解析：这题涉及到力学的摩擦力和牛顿第二定律。先求摩擦力就得知道摩擦力的计算公式，这里是滑动摩擦力，跟正压力和摩擦系数有关。然后求加速度就用牛顿第二定律，合力等于质量乘以加速度。
3. 浮力综合题
题目：一个物体漂浮在水面上，它排开液体的体积为V排 = 0.002m³，求物体受到的浮力大小以及物体的重力大小。（10分）
初三物理电学综合题(较难)及答案
一、电磁学综合题
1．（4）无人机水平向右做匀速直线运动的过程中，间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体。三个物体再水平方向由于惯性与飞机具有相同的速度，在相同时间内与飞机通过相同的路程；在竖直方向上通过相同的时间落会到地面，因此在水平方向通过相同的路程。由于是间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体，因此在地面上间隔相同时间，通过相同路程以此是①②③顺序排列。选A正确、（2019·陕西中考模拟）如图，图1是一款多挡位电炒锅，图2是其内部简化工作电路图．R1、R2、R3是加热电阻，其中R3的电阻值为60.5Ω．接通电源，只闭合开关S1时电炒锅的功率为600W，再闭合S2，电炒锅的功率为1000W．求：
（1）电炒锅是一种具有金属外壳的大功率用电器，应使用_______（选填“两脚插头”或“三脚插头”）将其接入家庭电路．
（2）电炒锅消耗的最大电功率和加热电阻R2的阻值；______
（3）若使用该电炒锅最大功率，将4kg、20℃的水加热至80℃，至少需要多少秒? ______
[c水=4.2×103J/（kg·℃）]
【答案】三脚插头 1800W；121Ω 560s
【解析】
【详解】
（1）电炒锅是具有金属外壳的大功率用电器， 为了防止因漏电而发生触电事故，它的外壳要接地，因此应使用三脚插头；
（2）R3的电功率：P3=223220V60.5ΩUR=800W，
电炒锅的最大电功率：P最大=1000W+800W=1800W，
R2的功率：P2=1000W-600W=400W，
加热电阻R2的阻值：R2=222220V400WUP121Ω；
2．(3)吹冷风5min消耗的电能是0.01kW⋅h；电吹风吹冷风时的功率是120W。（2019·广东执信中学中考模拟）将缝衣针磁化后，与其它器材组成下图1的小指南针，当它静止下来后，针尖指北，如图2，则针尖是____极，请在图2中标出地磁两极和磁感线方向.
【物理】九年级上册全册全套精选测试卷练习（Word版 含答案）
一、初三物理 电流和电路 易错压轴题（难）
1．进一步探究
电容器是电气设备中的重要元件，是储存电荷的装置。通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。。
电压U/V 2 8 2
电荷量Q/C 4×10-3 6×10-3 2×10-3 5×10-3
电容C/F 2×10-3 0.75×10-3 1×10-3 2×10-3
(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCd（ε是一个常数，S为极板面积，d为极板间距离）。多电容器串联时，121111=nCCCC…，（C表示总电容，C1、C2.……Cn表示各电容器的电容）。现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到A QCU 2.5V 121221SSSdSd 121221SSddUSS
【解析】
【分析】
【详解】
(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知
3-3210F2V410C
3-30.7510F8V610C
