心电监护仪常见故障及检修方法

心电监护仪故障排除方法

心电监护仪是临床医疗中常用的一种设备，用于监测患者的心电信号，并及时发现和记录心脏相关的异常情况。然而，由于设备的长时间使用以及其他因素的干扰，心电监护仪有时会出现故障。本文将介绍一些常见的心电监护仪故障，并提供相应的排除方法。

一、心电导联脱落

心电导联脱落是心电监护仪中常见的问题之一。产生这个问题的原因可能是导联线松动、导联电极脱落或损坏等。当心电导联脱落时，监护仪无法正确地接收心电信号，并可能导致心电波形显示不正常。

解决方法：

1. 检查导联线是否连接紧密，保证其与患者的皮肤充分贴合。

2. 检查导联电极是否损坏，如有损坏应及时更换。

3. 清洁患者的皮肤，去除可能干扰导联的污垢。

4. 调整监护仪的增益设置，确保信号强度适中。

二、心电波形漂移

心电波形漂移是指心电图上的波形逐渐偏离基线的情况。产生这个问题的原因可能是导联接触不良、电极老化或损坏等。心电波形漂移会影响波形的准确度和可靠性。

解决方法： 1. 检查导联接触是否良好，确保导联电极与患者的皮肤紧密接触。

2. 更换导联电极，尽量避免使用老化或损坏的电极。

3. 调整监护仪的滤波器设置，以减少干扰对心电信号的影响。

三、心电波形干扰

心电波形干扰是指在心电图上出现噪音或其他非心电信号的情况。这种干扰可能来自于电源线、电磁场、呼吸律动、肌肉运动等。心电波形干扰会使心电图显示不清晰，影响诊断结果的准确性。

解决方法：

1. 检查导联线是否与电源线、其他设备的线路隔离，避免相互干扰。

2. 将心电监护仪的导联线安放在远离电源线和其他干扰源的位置。

3. 避免患者进行肌肉活动，在记录心电图时保持身体的平稳。

四、心电监护仪能源问题

心电监护仪的能源问题包括电池电量低以及电源适配器故障等。这些问题会导致心电监护仪无法正常工作或者电量耗尽，从而无法继续监测心电信号。

解决方法：

1. 检查心电监护仪的电池电量，如发现电量低应及时更换或充电。

心电监护仪常见故障及其处理　赵媛华，安明霞　（解放军２５２医院　神经内科，河北保定０７１０００）　（中图分类号］ＴＨ７７２　．２　［文献标识码］Ｂ　（文章编号］１００２—２３７６（２０１０）０９—００６６—０２　心电监护仪作为一种精密电子设备，自身的故　障率并不高，常见的监护仪故障多为菲机械性的　（即因操作不当、设置不当或患者方面等因素引起　的），是可以通过各种方式调节恢复正常的。同时，　随着监护仪器的越来越精密，对于如何正确有效地　使用监护仪器，就要求我们护理人员不断提高自身　的综合素质。护理管理人员应有计划、系统地对护　理人员进行相关方面的培训，护理人员应不断提高　自身的业务水平，以提高排除故障的能力、减少故　障的发生率。同时，护理人员应掌握患者的心理活　动，利用心理知识对患者进行心理护理，使患者以　最佳心理状态接受心电监护仪的监测。　１监护仪临床应用中的常见问题及原因　１．１　报警显示导联脱落的原因　（１）电极脱落。（２）导联线与电极连接脱离。　（３）干线与导联线脱落，干线与主机端口脱落。　（４）导联线内导丝断裂。　１．２　误报警的原因　（１）由于各参数上、下界限调整不合适。上限　设置过低，下限设置过高均可出现频繁报警。　（２）心肌梗死急性期及高血钾患者，由于感知线　收稿日期：２０１０—０５—０４　同时感知Ｒ波及Ｔ波而误报心率高一倍。（３）由　于外界干扰或肌肉震颤误报不规则心律。（４）安置　起搏器者，由于感知线同时感知起搏信号及Ｒ波　而误报起搏心率高一倍。　１．３　心率监测中的常见问题　心率是指心脏每分钟搏动的次数，在监护仪上　可有ＥＣＧ（心电波）或ＰＬＥＴＨ（血氧容积描记波）　来获取。（１）有心电图未显示心率。选择心率来源　是ＰＬＥＴＨ而无心率，可能为血氧探头未接或损坏，　应检查血氧探头。选择心率来源是ＥＣＧ而无心率，　则可能是心电信号过高或过低，观察困难，无法显　示正确心率等原因引起，以前者居多。（２）临床常　见心率在心电监护的心率报警范围内而报警不止，　此时应注意心率来源是ＥＣＧ还是ＰＬＥＴＨ，有针对　性调节心率报警界限。　１．４　呼吸监护中的常见问题　监护仪常用阻抗式测量法测量呼吸，即根据２　个电极的胸廓阻抗变化测定呼吸，在屏幕上产生呼　吸波。（１）呼吸参数异常或“一？——”显示。可　能是电极放置欠妥当，电极脱落等。（２）误报警的　原因：高、低限报警值设置不当。　１．５　血氧饱和度监测中的常见问题　血氧饱和度即Ｓｐ０２被定义为氧合血红蛋白占　器，一是配件难找，二是价格昂贵。笔者认为没有　多大价值。更换其他的影像增强器，同样可以起到　更好的作用，更换过程中需要注意以下几问题：　（１）固定螺孔不匹配需要重新打孔。在打孔过　程中一定要注意孔眼的位置，这个条件要求非常严　格，在打孔前要调整好电视摄像系统的方向，这必　需在透视观察下进行调整，使监视器上的图像与实　际参照物的方向一致，这样才能开始打固定螺孔。　６６　（２）因为需要在透视下调整摄像头，且用时较　长，所以，维修工程师要注意自身的ｘ线防护。　（３）不同型号的影像增强器和摄像管所需工作　电压有所不同，但影像增强器大多为２２０　Ｖ和１１０　Ｖ　两种，摄像管大多为２４　Ｖ和１２　Ｖ两种，安装前要　清楚了解电压条件，如果与原来的电压不相符，就　需要更换电压接线，如果机器上找不到合适的工作　电压，可以用一变压器或自制电源盒替代解决。　Ｍｅｄｉｃａｌ　Ｅｑｕｉｐｍｅｎｔ

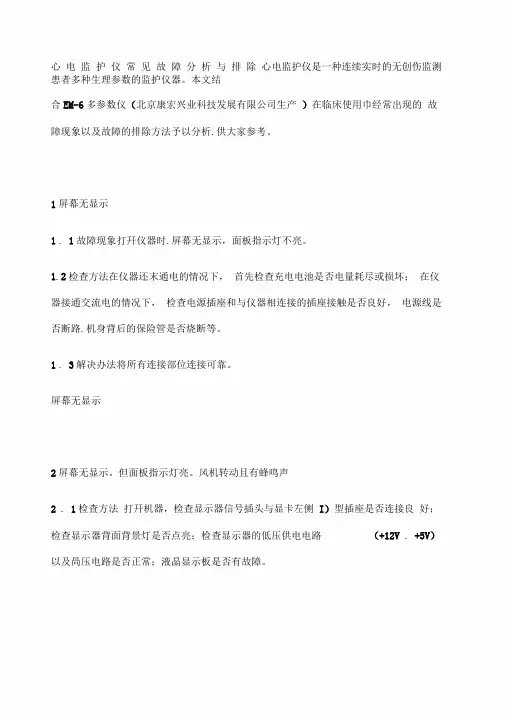

心 电 监 护 仪 常 见 故 障 分 析 与 排 除 心电监护仪是一种连续实时的无创伤监测患者多种生理参数的监护仪器。本文结

合EM-6多参数仪（北京康宏兴业科技发展有限公司生产 ）在临床使用巾经常出现的 故障现象以及故障的排除方法予以分析.供大家参考。

1屏幕无显示

1 . 1故障现象打幵仪器时.屏幕无显示，面板指示灯不亮。

1.2检查方法在仪器还末通电的情况下， 首先检查充电电池是否电量耗尽或损坏； 在仪器接通交流电的情况下， 检查电源插座和与仪器相连接的插座接触是否良好， 电源线是否断路.机身背后的保险管是否烧断等。

1 . 3解决办法将所有连接部位连接可靠。

屏幕无显示

2屏幕无显示。但面板指示灯亮。风机转动且有蜂鸣声

2 . 1检查方法 打幵机器，检查显示器信号插头与显卡左侧 I）型插座是否连接良 好；检查显示器背面背景灯是否点亮；检查显示器的低压供电电路 （+12V . +5V）

以及咼压电路是否正常；液晶显示板是否有故障。

2 . 2解决办法拔下插座，用无水酒精擦拭金座，重新插紧；在高低压供电电路正 常的情况下可更换液晶板。

3无心电波形或心电出现较大干扰

3 . 1故障现象 接上导联线无心电波形，屏幕上显示 电极脱落”或 无信号接收”。

3, 2检查方法 检查电极片是否与人体接触不良，导联线是否断路；检杏电源插

座是否有标准接地线；检查连接仪器的专用地线是否真正接地；检杏心电测量模 块电路板是否损坏或接触不良。

3 . 3解决办法 检查所有心电导联外接部位（与人体相接触的三/五根延长线到心 电插头上相对应的三/五根触针之间应导通，若电阻为无穷大表明导联线断路，应

予以更换）；按照设备使用要求接好相应的地线； 如果心电显示波形通道显示 无信

号接收”则表明心电测量模块与主机通讯有问题。关机，用无水酒精擦拭心电模块 电路板后重新插上，再幵机。若故障仍不能解决的话，更换心电测量模块电路板。

心电监护仪故障处理应急指南

1. 概述

心电监护仪是医院重症监护室、手术室、病房等场所必不可少的医疗设备，主要用于监测患者的心电、呼吸、血压等生命体征。本文档旨在提供一份关于心电监护仪故障处理的应急指南，以便快速、准确地解决常见故障，确保患者的生命安全。

2. 故障分类及处理方法

2.1 无法开机

可能原因：

- 电源插座松动或电源线损坏

- 电池电量不足

- 内部电路故障

处理方法：

1. 检查电源插座是否松动，重新插入电源线。

2. 检查电源线是否损坏，如有损坏，需更换新的电源线。

3. 检查电池电量，如果电量不足，请及时充电或更换电池。

4. 如果以上方法都无法解决问题，可能是内部电路故障，建议联系专业维修人员进行检修。

2.2 显示异常

可能原因：

- 显示屏损坏或连接线松动

- 内部电路故障

处理方法：

1. 检查显示屏是否损坏，如有损坏，需更换新的显示屏。

2. 检查显示屏连接线是否松动，重新连接并确保牢固。

3. 如果以上方法都无法解决问题，可能是内部电路故障，建议联系专业维修人员进行检修。

2.3 无法监测心电信号

可能原因：

- 电极片未正确放置或脱落

- 导联线松动

- 内部电路故障

处理方法：

1. 检查电极片是否正确放置并紧贴患者皮肤，如有脱落，重新粘贴电极片。

2. 检查导联线是否松动，重新连接并确保牢固。

3. 如果以上方法都无法解决问题，可能是内部电路故障，建议联系专业维修人员进行检修。

2.4 无法监测血压

可能原因：

- 血压袖带未正确放置或松紧不合适

- 血压传感器故障

- 内部电路故障

处理方法：

1. 检查血压袖带是否正确放置并紧贴患者上臂，调整袖带松紧度至合适。

2. 检查血压传感器是否故障，如有故障，需更换新的血压传感器。

3. 如果以上方法都无法解决问题，可能是内部电路故障，建议联系专业维修人员进行检修。

2.5 无法监测呼吸

可能原因：

- 呼吸传感器故障
