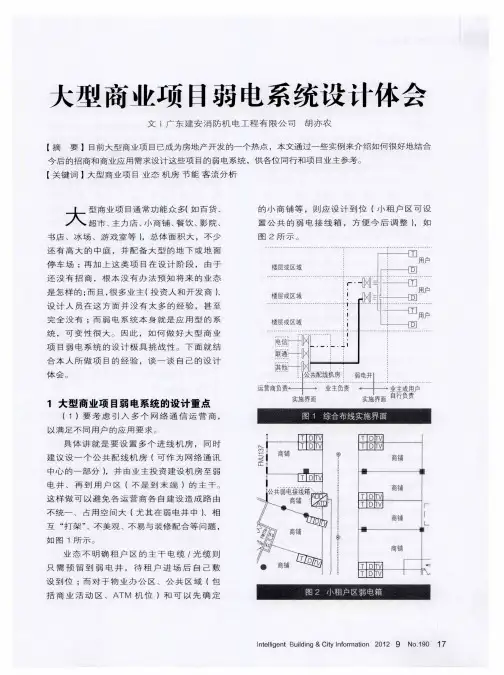

设计总体概述
一、设计总体范围说明
1. 楼宇自动化控制系统(BAS)
HVAC系统监控系统
给排水系统监控系统
温度及空气质量监测系统
2. 公共区智能照明监控系统
3. 远传计量系统
4. 综合布线系统(PD)
5. 内外网及无线网络系统
6. 手机信号覆盖系统
7. 闭路电视监控系统(CCTV)
8. 保安报警系统
9. 无线巡更系统
10.门禁系统
11.无线对讲系统
12.背景音乐及紧急广播系统(PA)
13.能源管理系统
14.多媒体信息发布系统(IDS)
15.客流量分析系统
16.集中不间断电源系统(UPS)
17.有线电视系统(CATV)
18.智能车库管理系统
19.办公自动化系统
二、系统设计规划
2.1楼宇自动化控制系统
系统说明
本项目设置一套楼宇自动化控制系统，自控主机设置于地下一层安防
中控室内。
系统由工作平台、网络控制器、直接数字控制器(DDC)、末端控制器、
传感器、执行机构、网关等组成。系统网络为三层结构，管理层采用
TCP/IP协议，控制传输层采用BACnet/IP协议，末端控制层采用
BACnet/LON总线。系统为分布智能系统，系统总线采用环形结构，在
总线通信网络失效时，各直接数字控制器(DDC)均能独自继续其正常运
作。透过通信网络，各报告及状态数据传至工作站终端供存盘及操作
员监控。
监控设备如下：
A. 空调冷热源系统
本项目设置集中能源中心系统，系统仅对入户冷热源，温度、流量
进行监测。
B. 空调系统包括新风机组、空调机组、热回收机组、送风机、排风
机、盘管风机，具体监控点有：
新风机组- 风机启停控制、风机故障报警、风机运行状
态、风机手/自动状态、新风阀门调节、新风
温度、新风湿度、送风温度、送风湿度、过滤
器报警、盘管水阀控制、盘管水阀开关度回
馈、加湿控制等；
空调机组- 风机启停控制、风机故障报警、风机运行状
态、风机手/自动状态、回风阀门调节、回风
温度、回风湿度、送风阀调节、送风温度、送
风湿度、过滤器报警、盘管水阀控制、盘管水
阀开关度回馈、加湿控制；
送风机- 风机启停控制、风机故障报警、风机运行状
态、风机手/自动状态；
排风机- 风机启停控制、风机故障报警、风机运行状
态、风机手/自动状态；
盘管风机- 风机盘管启停控制，温度调节（采用联网型温
控器控制，风机盘管水阀为电动两通调节
阀）；
空气品质监测- 地下车库设置CO探测器联动控制排风机的起
停，商业区域设置温度及CO2探测器，控制调
节新风量，室外设置温湿度探测器，实时通过
信息发布系统告知天气状况；
D. 给水系统
给水系统设备包括生活水泵、生活水池及消防水池，具体监控点有：
生活水泵- 运行状态、故障报警、手自动状态；
地库生活水池 - 低液位启泵、高液位停泵、超高液位报警；
E. 排水系统
排水系统的设备包括排水泵、集水井，具体监控点有：
排水泵- 运行状态、故障报警、手自动状态；
集水井- 超低液位报警、低液位启泵、高液位停泵、超高液
位报警；
F. 电梯及自动扶梯系统
由电梯厂家负责在消防中控室设置管理电脑对其设备进行监视。
主要监测电梯的运进行状态、故障报警及上、下行状态；监控自动扶梯的运进行状态及故障报警。
电梯监控系统所需的路由线槽电梯井道内由电梯承包单位负责，在地下一层电梯井道处设置有水平接驳线曹至安防中控室。电梯监控系统所需线缆由电梯承包单位负责。
G.风机盘管控制
系统设置：公共区、商业餐饮区风机盘管设置联网型温控器控制系统，系统能够通过管理电脑远程控制风机盘管启停及温度调节，从
而降低人员管理、并进行节能控制。此状态的参数应能够通过编程
予以修改。
2.2 变配电智能仪表监控系统
2.2.1 系统说明：
本项目设置有1个10kv变电室。本系统在变电室设置一套变配电智能
仪表监控系统管理主机，对变配电室10KV变压器、进线柜、母联柜、
出线、直流屏等设备进行监控，在弱电机房设置1台总监控主机，对
10kv变电室内主进线柜、母联柜、主馈出设备进行监控，总监控主机
与其他主机联网，监视整个项目配电系统。
变配电智能仪表监控系统作为能源管理系统子系统，除了在变配电室
设置智能监控仪表外，还须在所有水泵房等设备用房用电设备末端配
电箱（控制柜）设置监控模块，对用电设备的电量，以及供电情况进
行监视，并将数据实时上传至能源管理系统监控主机。本承包单位仅
负责本系统表具的接线以及整个系统所需的除智能表具以外的全部设
备及软件。
2.2.2 系统功能
主机功能：监控主机用作站控层数据收集、处理、存储及网络管理的
中心。用于图形及报表显示、事件记录及报警状态显示和查询，设备
状态和参数的查询，操作控制命令的解释和下达等等。运行人员可通
过运行工作站对变电站各一次及二次设备进行运行监测和操作控制。
监控主机也用于整个监控系统的维护、管理，可完成数据库的定义、
修改，系统参数的定义、修改，报表的制作、修改，以及网络维护、
系统诊断等工作。对监控系统的维护仅允许有操作权限的人员。
报警功能：监控系统具有事故报警和预告报警功能。事故报警包括非
正常操作引起的断路器跳闸和保护装置动作信号；预告报警包括一般
设备变位、状态异常信息、模拟量或温度量越限等。
2.3 公共区智能照明系统
2.3.1 系统设计
本系统需满足标准总线，监控主机设置于安防中控室，在车库管理用
房设置管理分站及联网控制面板。商铺、超市、办公室等，其内部照
明控制系统由其自行设置。
公共区域：公共走道、电梯厅、商业公共走道、公共卫生间、室外泛
光、室外园林照明进行统一定时，定区域开关管理，也可通过设在安
防中控室的联网控制智能开关强制控制相应区域照明开关。大堂、室
外照明等区域设置场景控制模式。
在区域内设置大功率智能调光系统，可以按照不同节日、举办活动设
置各种控制场景，本系统承包单位应按照系统图配置设备及线缆。
2.4 远传计量系统
2.4.1 系统说明
本系统分为三个子系统，分别对用水、用电、空调能量计量。系统主机设置于安防中控室。
系统设置：
1.在冷热源入口处设置总能量超声波计量表。
2.空调及给排水系统各功能分区主管道设置计量表。
3.所有功能（餐饮、超市、办公区等）设置电、水、能量表对租户用
水、用电、空调能量计量。
4.对于小商铺、主力店等商业租户仅对用电量进行计量。
表具选择：
1.对于能量（冷热量）计量采用超声波能量表。
2.对于电量计量低压柜已经设置智能仪表不用重复设置计量表具，可
直接远传电量信息，商业餐饮等商业区域采用可预付费网络式电表。
3.对于给排水水量计量采用远传水表。
2.5 智能车库管理系统
3.5.1 系统说明
●停车场每个出入口均设置发读卡一体机（读卡距离﹥70mm）和挡车
器，对内部用户采用非接触式无源感应卡，临时用户采用发卡机，
进行计时计费管理。
●收费方式：现金支付、微信支付宝支付
●停车场每个出入口均采用摄像防盗系统，对出入车辆采用图像对比
方式，防止盗车和换车。
●在地下停车场入口设置车位显示屏，用于显示停车场车位的空车位
情况。
●在每个停车区域设置空满指示屏。主要用于对进入停车场的停泊车
辆最佳停放位置进行引导。
●在每个车位设置车位视频探测器，上空设置红绿车位显示灯，方便
车辆进入停车区域后快速找到空车位。
●在停车场车道末端及交叉口设置声光报警警示灯，减少交通事故。
●在停车场出口设置堵车显示屏，引导司机顺畅通行。
●在出入口设置语音提示系统，并有LED指示。
●预留设置寻车系统及能源控制系统条件。
●停车场设置控制中心系统，对停车场进行实时监控和管理。
●非法卡读卡时可联动电视监控系统，并与消防系统联动，当消防系
统报警时，能自动抬起所有道闸。
3.5.2 系统包括如下子系统：
A. 内部车辆管理系统
B. 临时车辆自动发卡收费管理系统
C. 摄像防盗系统
D. 车位分层显示系统
E. 车位分区引导系统
F. 精确车位空满显示系统
G. 出车报警系统
H. 寻车系统
I. 拥堵提示系统
J. 语音提示系统
K. 控制中心系统
L. 中央收费系统
3.6 电信容量及POS系统
3.6.1 概述
本项目的电信容量估算按照不同区域需求不同，采用不同标准配置数
据、语音及POS点位。
3.6.2 POS系统设置
百货公司、超市自行设置内部POS系统，主要功能为收银、刷卡、积
分、会员信息等功能。其他零售、餐饮、娱乐等商铺预留POS点今后
与银行系统联网。
3.7 综合布线系统
系统说明
本系统为本项目提供语音、数据、图像、宽带信息传输的物理链路，
充分保证计算机网络的高速、可靠的传输要求并实现数字化、网络
化、无阻塞信息传输，承载数据、语音业务，为语音、数据、图像信
号提供高性能传输通道。
根据网络系统设计，为实现上述设计依据的技术要求，我们采用万兆
主干以太网解决方案（基于光纤），到信息点铜缆为千兆带宽，逻辑
总线为星型拓扑结构。
为实现此种网络技术，常见的介质是光纤、铜缆。光纤的特点是容量
大、速率高、传输距离远、抗干扰性能好，但价格较贵，而且光纤网
络设备也很贵，所以适用于作建筑群主干线缆和大型楼宇的垂直主干
应用。
租户内设置智能弱电箱，预留有电话、数据、POS、电视信息点，具体
数量参见平面，弱电箱应放置于柱子上吊顶内，并应至少预留5m线缆
一共将来移动位置。
整个语音、数据系统采用水平6类布线，语音采用5类大对数电缆作
主干敷设。
3.8 网络及无线网络系统
3.8.1 网络结构
本项目设置3套网络系统，一套用于商户外网，一套用于POS及信
息发布外网，另一套用于安防系统。采用两层结构，安防系统采用
万兆核心层及千兆接入层，其他两个网络采用万兆核心，百兆接
入。3套网络核心交换机均应按照一用一备双机热备份设置，核心
层与接入层采用级联方式，而不采用直连方式，每台接入交换机具
设置两个光模块分别连接两台核心交换机，以实现环网。
全楼除地下车库及租户内其他区域提供无线网络覆盖。在接入层
IDS系统、内网（POS系统），外网以及为安防等弱电系统使用的
接入交换机需独立设置，物理介质分开（对应综合布线系统也应按
此原则物理介质独立），以免视频流的宽带宽对其他系统造成阻塞
影响。
3.8.2 无线网络
商业无线网络采用集中管理的"瘦AP解决方案，所有AP可通过无
线控制器统一管理，无线网络支持部分公共区域。
3.9 无线对讲系统
3.9.1 系统说明
无线对讲系统具有机动灵活，操作简便，语音传递快捷，使用经济之特点，是实现生产调度自动化和管理现代化的基础手段。
无线对讲系统是一个独立的以放射式的双频双向自动重复方式通讯系统，解决因使用通讯范围或建筑结构等因素引起的通讯信号无法覆盖，便于在何时何地精准使用于联络如保安、工程、操作及服务的人员，在管理场所内非固定的位置执行职责。
3.10 有线电视系统
3.10.1 系统说明
接收当地歌华有线数字电视信号，在有线电视机房设置光电转换器，
将市政光信号转换为电信号，通过分配-分支网络将信号送至每层弱电
竖井，今后有小业主需求可向物业申请，并自行安装机顶盒收看有线
电视节目。
3.10.2 用户电视输出电平：64±4dBμv（参照GB50200-94标准）
3.10.3 系统除主力店餐饮电视点位预留于租户区域弱电箱内，其他区域点位预
留于弱电竖井内，便于日后有需求租户接驳。
3.12 背景音乐及紧急广播系统
3.12.1 系统说明
本项目设置1套背景音乐及紧急广播系统采用两线制，设置音量控制
器的功能区采用4线制。背景音乐及紧急广播的切换在中控室数字矩
阵自动切换，系统设备包括数字广播矩阵、管理电脑、功率放大器、
呼叫站、多碟式鐳射唱机、FM接收装置、固态录音播放机、紧急电源
供应单元等；广播主机设于消防控制室。在百货公司控制室设置就地
功放等设备与本系统联网控制。
各区域（大堂、各功能区公共走道、室外雨棚、餐饮、娱乐、宴会
厅、零售、商铺、车库等）设置独立音响回路，音量控制器，现场音
源切换箱。各区域可以自由选择播放的节目和播放分区，并可单独进
行音量调整。背景音乐音源具备10路以上音源，可有效不间断地循环
播放，最后将联动消防系统。
3.12.3 广播扬声器设置原则
为使公共广播与应急广播声场达到一定均匀度，并保证应急广播时广播
声场声压级比背景噪音高出9～12dB。
3.13 监控系统
3.13.1 系统说明
结合日后管理需求，商铺内和办公室内部监控自行管理，其他区域物
业管理，安防中控室可以调取整个项目监控信息。本承包单位仅负责
商业区域系统设置，商铺内和办公室由小业主自行设置。
系统设置考虑到建筑功能划分及距离中控室距离，采用网络系统，采
用网络摄像机末端，交换机网络传输方式；系统设备主要包括：各类
型摄像机，编解码器，磁盘阵列，集成管理平台，电视墙等。
3.13.2 末端点位分布配置
摄像机布置在的各主要出入口、门厅大堂、电梯厅、电梯轿厢、后勤
走道、室外周界、电梯轿厢、疏散楼梯间等区域无死角覆盖。（注：
停车场监控达到每一个车位覆盖，监控画面能清晰看到车位及停车车
牌）
3.13. 4 传输
a) 采用由UPS室集中供电方式（UPS集中供电0.5小时）；
b) 系统配置DC稳压设备，以保证直流输出电压稳定；
c) 系统总电源（DC）由摄像机分路控制器实现；
d) 视频信号通过TCP/IP进行传输，保证图像稳定且抗干扰。
3.14 综合安防管理系统集成平台系统
3.1
4.1 系统说明
本工程采用集成式安全防范系统，安防控制中心内设置综合安防集成
管理服务器。综合安防集成管理系统可以集成包括闭路电视监控、入
侵报警、出入口控制等本工程其他安防子系统，提供全面而完善的安
全防范措施，完善远程联网管理和异地指挥能力。
综合安防集成管理系统通过统一的系统平台将安全防范各个子系统联
网，实现控制中心对整体信息的系统集成和自动化管理。安防信息综
合管理系统具有标准、开放的通信接口和协议，以便进行系统集成，
并留有与公安110报警中心联网的通信接口。
系统集成平台具有高级视频分析功能，借用高级视频分析功能，实现
多种安全防范策略：非法入侵、目标识别和分类、动态目标追踪等。
视频监控系统与火灾自动报警系统联动，当火灾警报响起后，摄像机
自动联动确认火情。纳入高级视频分析的摄像机包括全部周界摄像
机、大堂内摄像机。
3.1
4.3 各系统构成模式
1) 视频系统采用编解码器及磁盘阵列数字组网方式，保障现场操作的
便捷性、实时性。综合管理平台通过连接磁盘阵列，编解码器进行
视频系统的集成。
2）报警系统采用报警主机加网络通讯模块的方式接入系统管理平台。
3）门禁系统有自己独立的管理软件，通过软件集成接口与系统集成软件平台进行数据通讯。
3.15 保安报警系统
3.15.1 系统说明
结合日后管理需求，商铺内和办公室内自行管理，其他区域物业管
理。系统采用总线式结构，通过报警按钮等设备构成报警前端网络，
防盗系统以透过各报警点，经数据采集器及系统网络，将信号传至监
控主机处理。
系统软件结合保安监控主系统，以动态图像显示各报警点位置及各层
平面图，于接收警报后，迅速显示所在位置，并立即打印报告及数据
库存档。为达至保安自动化，本系统交接闭路电视监察系统及，提供
联动功能。
3.15.2 报警点设置
设置原则如下：
所有对外出口门、不经常使用的外门、通往天台屋顶层及机电层出口
设置门磁开关，用以监视室内通往室外门的状态。门磁开关应在就地
设置旁通设备（控制键盘或读卡器），使已授权员工通过预设密码或
智能卡把门磁开关临时屏蔽，暂时通过该门不报警。
在重要库房、所有出入口，所有疏散楼梯间前室，消防电梯前室、人
力资源部、财务部等重点区域设置移动双鉴探测器，当有非法闯入时
将会向保安监控中心发出报警信号，及时通知保安采取必要的措施，
并可与监控系统联动。
3.16 无线巡更系统
3.16.1 系统说明
本系统监视警卫是否按照预先安排的巡更路线及是否在预定的时间到
达下一站。如有异常，报警信号会立刻显示在电子巡更系统主机并记
录在数据库内。本承包商仅负责商业区域系统供货及安装。
本系统主要考虑对建筑全面和重点区域进行保护，巡更点分布如下：
在地下车库的楼梯间、公共走道，各重要机房设置巡更点。
对于首层的楼梯间即主要出入口处，本层建筑的周界地区，大堂的门
口处设置巡更点。
对地上各层的楼梯间即主要出入口处，本建筑的公共区域设置巡更
点。
3.17 一卡通系统
3.17.1 系统说明
结合日后管理需求，百货公司、电影院、溜冰场自行管理，其他区域
物业管理，溜冰场不需单独系统设置。故将保安巡更系统分为3套独
立并联网系统，百货公司及电影院区域各设置一套（小业主自行设
置），其他购物中心区域设置一套。本承包商仅负责商业区域系统供
货及安装。
3.17.2 设置原则
在后勤区域设置门禁系统，兼做考勤使用；
在所有疏散楼梯间设置门禁系统，以控制人员进入非商业区域；
在重要机房、水箱间设置门禁系统；
每个门禁点主要由控制器、读卡器、电锁、出门按钮、门磁开关、紧
急破玻璃开门按钮及电源组成。
3.18 多媒体信息发布系统（IDS）
3.18.1 系统说明
在网络机房部署IDS服务器，在商场运营部部署IDS信息发布编辑工作
站。该系统在室外设置LED大屏幕，播放各类广告，商场信息影讯等信
息；大堂、宴会厅、餐饮、主力店、电梯厅、挑空区域等公共区域设置
LED或LCD信息显示屏，客人可以通过显示屏看到购物中心的信息如：
商场楼层功能分布信息、楼层柜台分布信息、商场附属设施分布信息、
商场服务信息与导航功能等，同时该系统也可以发布各种公共信息，
如：天气，交通等。本系统还须在地下车库设置LCD用以显示车库及各
楼层商业分布信息。在电梯内设置电梯信息发布系统。LCD电视大小设
置原则为公共区域考虑46寸，电梯厅22寸，LCD电视应可以按照精装
需要横置与竖置。
3.19 客流量分析系统
3.19.1 系统说明
本系统是一个基于摄像头获取图像进行分析的系统，它利用计算机图
像处理技术，通过对图像的分析获取客流数据（进入或离开），并通
过报表方式展示结果。
整个系统主要由前端客流量计数系统和后端综合管理平台两部分组
成。前端客流量计数系统是整个系统的核心部分，负责对输入视频进
行分析，计算出通道或者指定区域进出人数。本项目客流分析系统综
合管理平台管理服务器设置于网络机房内。
本项目在每个出入口合理设置透明护罩专用计数摄像机，通过编码器
进行数字式压缩，再通过网络传输至本系统服务器。
本项目在物业需要评估的重点区域合理设置透明护罩专用计数摄像
机，通过编码器进行数字式压缩，再通过网络传输至本系统服务器。
本项目在每层电梯自动扶梯处合理设置透明护罩专用计数摄像机，通
过编码器进行数字式压缩，再通过网络传输至本系统服务器。
3.20 能源管理系统
3.20.1 系统说明
结合现有商场内部的BA系统包含供电部分；机电设备（中央空调、给
排水、电梯、照明）；消防系统；安全防卫系统；空气质量检测；停
车场管理等设置能源管理系统。系统主机设置于网络机房内。通过系
统平台以及开放接口协议将变配电智能监控系统及远传计量系统所收
集的各种能耗信息，在综合能源管理系统进行部分数据的共享。实现
能源数据的集中，构成综合能源管理系统的数据源。
综合能源管理系统分为操作层、管理层、决策层三层能耗展示。操作
层具备能耗数据采集、能耗累计用量统计、实时监测、运行记录、报
表管理等功能。管理层具备能耗综合查询、能源预警及计划、重点能
耗设备诊断、能耗数据补录、分类分项的对比、对标分析等功能。使
节能管理更加标准化、精细化和量化。决策层具备能耗数据汇总查
询、能耗预警及计划、决策支持等功能。
3.21 集中UPS电源系统
3.21.1 系统说明
本系统采用集中UPS布置方式，在B1设置UPS机房，所有需要UPS供
电的设备机房由本机房内不同UPS提供电力供应。UPS不间断电源主机
带通信接口，纳入BA系统管理。具体系统配置方式如下：
为消防中控室消防设备设置1套60KVA UPS，后备时间为0.5小时。
为安防中控室弱电主机设备设置1套120KVA UPS，后备时间为0.5小
时。
为网络机房网络设备设置1套60KVA UPS，后备时间为1小时。
为弱电竖井弱电设备设置2套30KVA UPS，后备时间为1小时。
3.22 智能集中控制型消防应急疏散照明系统
3.22.1 系统说明
智能集中控制型消防应急灯具系统设置EPS应急电源，电源集中供
给，带载灯具应急工作时间大于90min。
在走廊、楼梯间及其前室、电梯间及其前室、主要出入口等场所设置疏散照明。出口标志灯、疏散指示灯，走道应急照明灯采用集中供电，灯具内不带蓄电池；持续供电时间大于90min。应急照明部分采用集中控制,火灾时由消防控制室给信号至火灾应急照明智能监控系统主机自动控制点亮全部应急照明灯；本工程采用"集中控制型消防应急灯具"系统，所有应急照明灯具均应符合《消防安全标志》GB13495和《消防应急灯具》GB17945-2000的有关规定，并具备公安部消防产品认证中心出具的产品型式认可证书,方可在本工程使用。
出口标志灯在门上方安装时，底边距门框0.2m；若门上无法安装时，在门旁墙上安装，顶距吊顶50mm；出口标志灯(明)装；壁挂疏散标志灯(明)装，底边距地0.3m。地面疏散标志灯(暗)装。管吊时，底边距地2.5m。
应急照明支线应穿SC或TC暗敷在楼板或墙内，由顶板接线盒至吊顶灯具一段线路穿钢质（耐火）波纹管（<0.8m），普通照明支线穿SC 或TC暗敷在楼板或吊顶内；机房内管线在不影响使用及安全的前提下，可采用SC/TC、金属线槽或电缆桥架明敷设。
1.智能集中控制型消防应急标志灯要求：
（1）智能集中控制型消防应急标志灯带独立地址。
（2）智能集中控制型消防应急标志灯采用绿色LED光源，其表面亮度应大于50cd，小于300cd。
（3）智能集中控制型消防应急地面标志灯由厂家提供专用预埋盒。
（4）智能集中控制型消防应急地面标志灯防护等级不低于IP68。
（5）智能集中控制型消防应急灯具系统对终端灯具实时在线巡检，并显示所有工作状态。当系统内任一设备发生故障时，应发出声光报警信号，排障后，报警自动消除。
2.智能集中控制型消防应急照明灯要求：
（1）智能集中控制型消防应急照明灯带独立地址。
（2）智能集中控制型应急照明灯采用超高亮度LED光源。
（3）智能集中控制型消防应急灯具系统对终端灯具实时在线巡检，并显示所有工作状态。当系统内任一设备发生故障时，应发出声光报警信号，排障后，报警自动消除。
3.智能区域消防应急灯具专用应急电源箱要求：
（1）智能区域消防应急灯具专用应急电源箱具有回路监控功能。
（2）智能区域消防应急灯具专用应急电源箱落地安装时宜高出地面50mm以上,安装在墙上时，其底边距地面高度宜为 1.3 m～
1.5m，靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应
小于1.0m。
4.发生火灾时，系统根据火灾报警系统的联动信息，系统自动执行以
下动作:
（1）智能集中控制型消防应急灯具转入应急状态，按照系统指示的疏散预案执行命令。
（2）智能集中控制型消防应急标志灯启动频闪功能，对危险区域的灯具表示进行调整，通向危险区域的出口灯关闭，点亮通向安全
区域的出口灯，原指向危险区域的应急标志灯调整为指向安全
区域。
（3）启动智能集中控制型消防应急地面标志灯，指向安全区域，引导人员避烟避险、安全快速的逃离危险区域。
（4）开启智能集中控制型消防应急照明灯。
3.23 电源与接地保护
A. 安防控制中心内之安防系统交流电源应为双路末端自动切换，同时
设UPS电源。
B. 本工程弱电系统的接地采用联合接地方式，接地电阻要求不大于
0.5欧姆。在消防控制中心、模块局、各层弱电管井内设置等电位
连接箱，并用BV-1x25穿SC20保护就近与联合接地系统接地系端
可靠连接。
C. 所有电缆桥架均应保持良好的电气连通，并作接地处理。
D. 进出建筑物的所有金属管道及金属电缆外皮应就近与防雷接地保护
装置相连。
E. 弱电各系统线路在进建筑物处需加装防雷电涌保护装置，并做好等
电位联结。
F. 计算机电源系统、有线电视系统等弱电系统引入端，设过电压保护
装置。本工程各弱电系统均设过电压保护装置。
3.23办公自动化系统
概述:建设内容包括：公文办理，日常办公，个人办公，系统管理，查询统计以及数据接口的建设。
办公自动化系统用于管理人员的日常办公，是一个以应用为核心、以协同办公为指导的办公系统。业务处理流程基于统一的工作流平台，给系统极大的扩展性和灵活性。
传统的书面文件不仅浪费大量的纸张，而且在管理控制过程中，很难保证文件控制版本的一致性。采用电子化文档，实现标准文件的计算机控制，可以解决纸质文件控制问题。同时有利于文件历史版本的控制以及文件的检索。
公文办理
公文办理是办公自动化系统的核心，用于工作人员的日常办公。支持发文、办文、审批等公文的流转，以及公文和批示件的归档。系统还具有对政府部门日常事务的查询、管理功能。
发文管理：包括公文拟稿、办理、催办，公文流转审批，查询，模板管理维护，流程设置等。
办文管理：包括公文拟稿、办理、催办，公文流转审批，查询，模板管理维护，流程设置等。
领导批示：领导批示意见登记，催办，查询，统计等。
来电管理：对来电的登记，处理，查询。
来文导入：导入来文数据（标准的XML格式数据文件），支持党政机关电子公文交换系统来文数据的导入。
公文导出：将公文导出为标准的XML格式数据文件，提供党政机关电子公文交换系统进行公文交换和档案管理系统进行归档。
日常办公
日常办公平台主要实现对政府部门内部信息、资料以及会议的管理。
信息发布管理：对政府部门内部信息进行管理、在办公业务应用系统中发布信息，如：领导动态、部门简报、政府通报等信息的登记、维护和查询。
通知、公告：对政府部门内部的通知、公告进行管理和发布，可设置通知、公告的时效。
领导日程管理：对领导的日程安排进行登记，维护，查询，打印。
会议室管理：包括会议室的登记，维护，查询，签收，有会提醒等功能。
人员通讯库：包括个人及处室的人员登记，维护，查询。
资料管理：用于个人及处室的各类电子资料的管理，方便保存和检索。
个人办公
个人办公包括待办事宜、在办事宜、已办事宜、资料收发、消息查看等功能模块。同时平台还提供一些辅助性的功能，如滚动阅览、设置定时提醒、查看待办事项等。
领导动态：醒目地显示领导的最新动态。
通知、公告：醒目地显示政府部门内部发的通知。
会议室管理：醒目地显示会议室安排情况。
公文办理：包括个人待办事宜，在办事宜，已办事宜，个人已批，已阅等。
领导日程：醒目地显示领导的日程安排。
大型商场高清监控弱电系统 设计方案
第一章：系统设计说明 1.概述 *县银座商城作为*县最大商场之一，囊括大型超市、品牌服装、家居、美食、游乐场、电影院等，作为这样一座如此规模的商场，安保系统至关重要。大型购物商场，经营模式灵活，消费场所面积大，里面商铺类型多，而且大多是知名品牌，这些商铺通常位于人流密集的繁华区域，人流量大，安全隐患多。为减轻开支，我公司的设计方案对安防设备和产品功能诉求立足于满足需求的同时尽量简*与实用，同时需要保持产品的可靠性和稳定性，尽量减少后期维护和更换升级带来不必要的麻烦。还有保证产品的使用和操作简便为主，让商场管理人员尽快掌握应用和操作。 经过对银座商城的图纸研究，结合众多商场安防施工经验，设计本方案。本设计模式已在多个项目中投入使用，设计如下： 整个系统设计在商场内部安装摄像机、信号经过线缆传输至主控室，画面显示在大屏幕电视墙上，这样商场就组成强大的安防系统。 一、电视监控系统： 在商场内安装闭路电视监控系统，不仅可以看到顾客的购物情况，还可以提早发现犯罪分子，并可打开录像机进行录象，以作为证据，对那些有不良企图的人们也起到一定的威慑作用。尤其在收银台上方装一部摄像机，不仅可以观察顾客付款情况，还可以监督收款人员的工作情况，杜绝财务上面的漏洞。 2.工程简介 “*县凤凰城银座商城”集百货、超市、商业等为一体的综合性百货商
厦。整个大厦共有5层（含地下一层）。开放性较强，为了便于系统管理，我们为整个大厦每层的主要通道、走廊、安全出入口、电梯、步梯、收银等均设计安装高清固定红外摄像机。 数字监控系统用以对商场内的客流量和工作量内部进行监控，既用于对商场的管理，又便于对银座商城自身的工作管理，摄像机采用阵列红外130万像素高清数字，清晰度达到960p,主机采用高清数字存储解码矩阵，每台存储服务器设计16块3000G硬盘，存储高清录像约35天，控制中心录像系统采取全天候录像的方式，即所有录像点均可通过4画面、9画面、16画面切换、放大进行全实时录像，便于操作人员发现情况后能及时将画面调入服务器进行回放。达到实时录像的目的。具有USB备份录像功能，发现重要事件及时拷贝到U盘或其他移动存储设备，以便长久保留重大事件录像现场。显示设备统一上墙，采取电视墙镶嵌模式，大屏幕阵列排放，所有前端摄像机画面一一呈现，即大气又经济实用。操作采取触摸主控管理服务器，操作简便，易于掌握，轻松上手。 摄像机的基本布点情况： 1．各楼层商场的各主要通道、出入口、自动扶梯、电梯口、消防梯、电梯厅地下车库的出入口均安装固定红外摄像机， 2．各收银点采用固定红外摄像机对收银情况进行定点监控。 3．财务、收银等重要部门安装红外夜视摄像机。 4. 二楼主要营业大厅部位配备红外高速球，可360度旋转。 3.系统设计 整个系统采用分区设计，银座商城共计5层（含地下一层），需安装320
目录 1.概述 (2) 2.线槽设计原则 (2) 3.电线管设计原则 (2) 4.电线电缆的设计原则 (3) 5.光缆的敷设 (4) 6.桥架及线管材料说明 (4) 7.设备清单 (5)
1.概述 江山市地方税务局征管大楼弱电系统所配套的线槽及管道必须具有相应的先进性、科学性和高性价比。根据标书提供的管线清单，主要是大楼内弱电的综合管路。主要考虑的系统有综合布线系统、安全防范系统、办公会议系统、有线电视系统和电子显示屏系统触摸屏系统。针对标书清单中的设备，已经满足了大楼弱电系统对管路的需求。 综合管路系统是各个智能化弱电系统设备连接及集成的桥梁，由弱电桥架、线管及其相关的辅助材料构成。综合管路系统的设计以弱电系统的整体规划和施工设计为基础，使整个弱电系统达到结构完善、扩充及维护方便的目的。 2.线槽设计原则 强弱电线槽如需要敷设在同一线槽内，应用金属板隔开。 弱电系统中不同信号、不同电压等级的电缆应分槽敷设。 电压等级较高的线宜用金属隔板与无屏蔽的信号线路隔开敷设或以单独的线槽、管敷设，220V交流电源线路和连锁线路不应与弱电的信号电缆（电线）同槽、同管敷设。 消防及火灾报警系统的线路应单独使用专用线槽，其线槽的要求应满足设计的规定。 线槽直角时，其最小弯曲半径不应小于槽内最粗电缆外径10倍。 电缆或电线的总截面（包括外护层）不应超过线槽截面积的40%，截流导线不宜超过30根。控制、信号或非截流导体的电线或电线的总截面不应超过线槽面积的60%。 线槽应接地，接缝处应有连接线或跨接线。 地面暗敷线槽制造长度一般为3m，超过6m宜加装分线盒。线槽出线口和分线盒必须与地面平齐。 3.电线管设计原则 弯制保护管时，应符合下列规定： 保护管的弯成角度不应小于90度； 保护管弯曲处不应有凹陷、裂缝和明显的弯扁；
标准文案 城市经典 商业综合体智能化弱电系统设计方案 深圳中港装饰有限公司 2016年 5月
目录 一、概况 (2) 二、设计依据 (2) 三、系统技术指标 (3) 四、系统组成 (3) 五、系统功能 (5) （一）监控系统系统框图. (5) （二）广播系统系统框图. ......错误！未定义书签。（三）防盗系统框图 . (6) （四）系统总体功能 . (6) （五）各分系统功能及相关设备的联动功能 (7) 电视监控系统 (8) 防盗报警系统 (9) 背景音响系统 (10) （六）主要设备的有关功能. (12) 六、防护范围 (31) 七、中心控制室 (31) 八、管线敷设方案 (32) （一）传输方式的选择 . (32) （二）线路的设计 . (33) （三）抗干扰措施 . (34) 九、同步方式 (34) 十、供电 (34) 十一、接地方式 (34) 十二、售后服务承诺 (35) 十三、工程实施 (36) 十四、验收和方式 (37)
一、概况 “XX百货 XX店”集百货、商业等为一体的综合性百货商厦。整个商厦共有 X 层（地下 X层、地上 X层）。为了加强商厦安全防卫，便 于安防管理，更好地为客户服务，建立一套安全防范系统是一项迫在眉睫的举措。 南昌众一是一家专门从事安全防范工程的二级设计、施工资格单位。根据甲方的要求，本公司对沃尔玛进行安防深化设计，包括电视监控系统、防盗报警系统 2 个子系统。在选用器材设备上，采用国外处于领先地位的新技术、新设备；设计上力求充分发挥所选设备的功能，并做到相互联动，使之成为统一的整体。 二、设计依据 “沃尔玛”安防系统配置技术要求，以下文件为依据： GA/T75-94《安全防范工程程序与要求》 GA/T74-2000《安全防范系统通用图形符号》 GB50198-94《民用闭路监视电视系统工程技术规范》 GB12663-90《防盗报警控制器通用技术条件》 GA/T74-94《安全防范系统通用图形符号》 GA/T75-94《安全防范工程程序与要求》 民用建筑电气设计标准JGJ/T1-92 民用建筑电气设计规范JGB/16-92 高层民用建筑设计防火规范GBJ45-82 建筑设计防火规范GBJ16-37
弱电综合管网及综合布线工程施工要求 一、一般规定 1.1 本章适用于弱电综合管网及综合布线工程的工程实施、调试、检测、质量控制。 1.2 弱电综合管网及布线工程范围包括：区域综合外网、室内综合管网和综合布线工程。区域综合外网工程由管道、电缆隧道、电缆沟、人（手）孔、引入与引出配管、室外交接箱等组成；室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成；综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。 1.3 本章规定依据现行国家规范与标准《综合布线系统工程设计规范》GB50311-2016、《综合布线系统工程验收规范》GB50312-2016、《民用建筑电气设计规范》JGJ16-2008、《建筑电气工程实施质量验收规范》GB50303-2015、《通信管道与通信工程设计规范》GB50373-2006的要求编制，并与其配套使用。 二、施工准备 2.1 区域综合外网工程施工前检查应符合以下要求：
1. 施工前进行图纸会审、技术交底。 2. 编制施工方案，明确施工方法及质量标准。 3. 所有材料规格、型号应满足设计文件和技术规范的要求，并有产品合格证及检测报告，使用前由施工单位会同建设单位或监理单位组织进场检验。 4. 施工工具齐备、完好。 5. 室外管道应按通信管道工程验收的相关规定进行检验。 2.2 室内综合管网工程施工前检查应符合以下要求： 1. 施工前应依据施工图并结合施工现场实际条件将弱电各系统的线槽、线管进行综合布置、合理安排。完成与建筑结构、建筑装饰装修、通风与空调，建筑电气和弱电等专业的接口确认。 2. 所有材料规格、型号应符合设计要求，并有产品合格证及检测报告。 3. 根据支架、吊架所承荷载，确定支架、吊架的规格，在线槽订货时应向厂家作技术交底，支架、吊架和线槽宜由厂家统一加工并供货，应做防腐处理。 4. 线槽内外表面光滑无毛刺，无扭曲、翘边等变形现象，保护层完整，无锈蚀、脱落等现象。 5. 配套型材、管材与铁件的检查要求如下： 1）各种型材与管材的材质、规格、型号应符合设计文件的规定，线管壁厚均匀，表面涂覆或镀层应均匀、平整、光洁，无脱落、气泡等缺陷，外形不得变形、断裂、损坏。
城市经典 商业综合体智能化弱电系统设计方案 深圳中港装饰有限公司 2016年5月
目录 一、概况........................... 错误!未定义书签。 二、设计依据....................... 错误!未定义书签。 三、系统技术指标................... 错误!未定义书签。 四、系统组成....................... 错误!未定义书签。 五、系统功能....................... 错误!未定义书签。（一）监控系统系统框图......... 错误!未定义书签。（二）广播系统系统框图......... 错误!未定义书签。（三）防盗系统框图............. 错误!未定义书签。（四）系统总体功能............. 错误!未定义书签。（五）各分系统功能及相关设备的联动功能错误!未定义书签。 电视监控系统.................. 错误!未定义书签。 防盗报警系统.................. 错误!未定义书签。 背景音响系统.................. 错误!未定义书签。（六）主要设备的有关功能....... 错误!未定义书签。 六、防护范围....................... 错误!未定义书签。 七、中心控制室..................... 错误!未定义书签。 八、管线敷设方案................... 错误!未定义书签。（一）传输方式的选择........... 错误!未定义书签。（二）线路的设计............... 错误!未定义书签。（三）抗干扰措施............... 错误!未定义书签。 九、同步方式....................... 错误!未定义书签。 十、供电........................... 错误!未定义书签。十一、接地方式..................... 错误!未定义书签。十二、售后服务承诺................. 错误!未定义书签。十三、工程实施..................... 错误!未定义书签。
一、如何设计弱电工程综合管路系统 弱电系统综合管路的设计也是非常重要的一部分。今天就简单的学习一下。 系统概述 弱电系统是现代建筑物内的综合系统工程。它与大楼内所有建筑物的机电设备如变配电、空调、照明等设施有密切关系。这些弱电系统有楼宇设备监控系统、安全防范系统、 一卡通系统、卫星有线电视及视频点播系统、结构化综合布线系统、LED及触摸屏查询系统、多功能会议系统、机房、电源、防雷接地系统、背景音乐及广播系统等。 综合管路的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱 电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。综合管路的设计和施 工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。 本方案的弱电管路系统中除消防系统以外的所有弱电系统线路使用同一路桥架，弱电 系统管路的桥架应做如下考虑： A、消防系统桥架单独敷设，其自成单独系统，与其它系统互不干扰。 B、综合布线系统传输大量数据信号，因此需要较强的抗干扰性，同时综合布线系统 中采用六类布线，对施工工艺要求较高，线缆量较大，也宜单独成一系统。以往大量工程 实践证明中，单独设置综合布线系统的弱电桥架是适宜的。 C、其它几个子系统的弱电信号在统筹规划下，可合用一套桥架，以方便维护和管理，也便于使弱电系统的电源线与信号线隔离。 考虑以上几方面的综合因素，方便维护和管理，主要考虑了综合布线一套桥架，监控 和其它系统共用一套桥架，除了这两套桥架以外，需要设置单独一套桥架，所以共用了三套桥架。
弱电管路垂直系统设计 在弱电管井内安装三条桥架：一条为400*200的槽式桥架供综合布线系统线缆穿行；另一条为300*150用于监控和其它一些系统的线缆穿行；另外100*50的一条桥架供党政 专网语音点用。桥架每米设置一个帮扎扣环，以固定垂直光纤、大对数电缆、楼层至管理 间的六类双绞线及其他弱电线路。其中卫星及有线电视系统，在主楼和副楼每层的弱电间 设置一个200*100*100的分配器箱，作为放大器和分支分配器的安装盒及线路接线箱，分配器箱明装在弱电间内。 垂直桥架安装后，应在弱电井内设置封闭板，平时关闭，检修或增加干线时开放。 水平桥架设计 A.、综合布线系统 因各个显然楼层信息点较多，所以我们在每层的走廊吊顶内安装了水平桥架，桥架的 大小根据每个系统的信息点的数量而不一样，主要还是和垂直部分一样分成三部分来考虑：综合布线除了党政专网外都走200*100的水平桥架，监控部分也走200*100的水平桥架，只设计了一条100*50的桥架。桥架安装应靠近走廊内侧，因走廊吊顶内位置狭小且分布 管线很多，如空调系统、给排水系统及强电都要在吊顶内敷设，桥架至信息点为 DG20~DG25电线管（2根六类线穿DG20，3根六类线穿DG25），电线管在墙内或吊顶内敷设，模块预埋盒为86H50型铁制盒，安装高度底边离地30CM。 B、BA系统 BA系统每个楼层基本上都安装了DDC控制器，DDC之间为RS-485线，所以吊顶 及墙内敷设DG25以下的电线管，DDC安装高度为竖向中心离地1.5M。BA系统和监控 系统共用一套桥架。 C、卫星及有线电视系统 卫星及有线电视系统的水平管从弱电水平桥架引出，在楼层走廊吊顶内敷设。有线电 视在相应层弱电间设置分配器箱，吊顶内安装接线盒，接线盒应有相应盖板。接线盒为安 装分支分配器或接线使用，从分支器接线盒至每个房间的终端为DG20~25电线管，电线 管在墙内或吊顶内敷设，安装高度为30CM，预埋盒为86H50型铁制盒。 D、其他弱电系统 其他弱电系统因在楼层分布单一，故无需作整体的安排，线缆保护管都采用DG32以下的电线管，在吊顶或墙内暗埋。 弱电间及管理间的设计 因弱电间是弱电系统的汇合处及管理室，故它里面的管路分布及分线箱或控制箱的位 置安排是很有必要的。我们在弱电间安装了一个综合布线标准机柜和电视分配器箱，所有 的弱电系统接线及分线都在里面完成。在弱电井道内敷设一根400*200的桥架，用于连接各楼层的弱电间及水平桥架。弱电间应有接地系统，在弱电间敷设一根40*4的镀锌扁铁作为综合接地。在二层综合布线机房内的信息点均在架空地板下敷设，故桥架敷设方式为地 板下走地槽为主。 施工前的检查 根据中国工程建设标准化协会所制定的《建筑与建筑群综合布线系统工程设计规范》，
过路盒设置 1）管路长度每超过30m，无弯曲； 2）管路长度每超过20m，有一个弯曲； 3）管路长度每超过15m，有二个弯曲； 4）管路长度每超过8m，有三个弯曲。 六类非屏蔽双绞线，1～2根穿JDG20，3～4根穿JDG25，5～6根穿JDG32。 SC、TC、KBG、PVC管区别？ 答：SC—焊接钢管，厚壁电线管，通常不小于3mm TC—薄壁电线管，适用于干燥场所的明敷和暗敷设 KBG—扣压式薄壁钢导管，是SC管的更新换代产品，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊缝光滑，管口边缘。 PVC—聚氯乙烯, 具有较好的抗拉、抗压强度，但其柔性不如其他塑料管，耐腐蚀性优良，价格在各类塑料管中最便宜，但低温下较脆。 支、吊架立柱固定托臂的开孔位置或焊接位置，应满足托盘、梯架多层设置时层间中心距为200、250、300、350的要求 电缆桥架型式及品种的选择 1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖） 2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。 3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。 4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。 5、大跨距（>3m）要选用复合型桥架（FB）。 6、户外要选用复合环氧树指桥架（F）。 7、要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。 电缆桥架是指电缆梯架、电缆托盘及金属线槽。电缆桥架主要有钢制、；铝合金制及玻璃钢制等。钢制桥架表面处理分为喷漆、喷塑、电镀锌、热镀锌、粉末静电喷涂等工艺。弱电系统采用的是镀锌金属线槽。 电缆桥架的安装主要有沿顶安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。安装所用支（吊）架可选用成品或自制。支（吊）架的固定方式主要有预埋铁件上焊接、膨胀螺栓固定等。 电缆桥架规格选择 1、桥架的宽度和高度就按下表选择，并应符合电缆填充率不超过有关标准规范的规定值，
綜合資訊集成管理系統（IBMS） 1.集成系統總體概述 1.1綜合資訊集成系統總體結構 綜合資訊集成管理系統是用戶智慧化建築管理系統的核心，屬於整個大樓智慧樓孙系統的最高監控與管理層。它通過分散式網路將各個應用子系統集成到同一個電腦網路平臺上，通過用戶門戶網站，建立一個視覺化的、統一的圖形視窗介面，使大樓的系統管理員、管理人員和有關領導可以十分方便、快捷地通過大樓內部局域網的終端實現對大樓內被集成的各功能子系統以及相應更下層功能系統實施監視、控制和管理等功能。 本專案的系統集成所指的是一個過程，而不僅僅是一個實體，它是一個智慧化工程建設的目標和方法。 系統集成的基本原則是在原有各子系統的基礎上，優化和提升原有系統的功能。它是適度的集成，而不是簡單的集中。系統集成並不取代各子系統獨立運行的功能，而是要最大限度地發揮各個子系統之間的互操作，從而再生新功能(即1＋1>2)。各個子系統與系統集成平臺聯網運行時的不同功能是： 子系統具有獨立性，功能不受集成的影響，集成系統以監視和管理為主。 子系統的顯示終端安裝在控制室裏，集成系統可將頁面送到任何地點，包括遠端地點的桌面系統上。 子系統是由專職值班人員監管，集成系統可以供經受權的主管和上級領導查看。 子系統的顯示終端只要求最小配置，集成系統的流覽器可接入任意多個。
子系統只要基本專業功能，可取消一些費力、費錢的附加功能。 集成系統可設置和修改一部分子系統的參數，實現控制功能。 系統集成的方法及手段有很多，像功能集成、介面集成、產品集成、技術集成、工程集成等等，不同的智慧化專案鬚根據項目的實際情況，選擇採用不同的方法及手段，以達到最佳的集成效果。 系統集成的核心任務是在子系統基礎之上，設計建立最頂層的綜合集成管理系統。通過此系統的建設，使整個的智慧化和資訊化不僅僅體現在局部系統，而是一個完整系統。同時資訊的高度集中為分析和輔助決策打下基礎，避免了智慧化和資訊化的功能只停留在子系統一級。 用戶智慧化系統集成系統正是基於上面基本思想進行展開設計的。 1.1.1採用多媒體網站集成技術的應用特點 集成系統採用Internet/Intranet技術，以TCP/IP 協議為基礎，以Web流覽和系統集成即時資料庫為核心應用，構成應用系統間統一和便捷的資訊交換平臺，各弱電系統和資訊應用子系統的即時運行資訊在安全模式下，可通過介面閘道上傳到網路中心的系統集成伺服器，設置應用系統集成站點(https://www.doczj.com/doc/d85332898.html,)。各級有關的管理人員均可以在授權下通過Web 工具方便地流覽Internet/Intranet上報警及控制設備狀態監視，豐富的即時資訊，監控和管理各子系統的即時工況。還可以通過開放資料庫互聯技術將系統集成到SQL資料庫，提供綜合全面的資訊與資料下載。 採用了Internet網路和Web技術進行智慧化系統資訊集成，使大樓內的設備監控自動化和管理的即時監控資訊經大樓內的局域網進行資料傳輸。
东方城弱电系统需求书 一、项目概况： 本项目为青岛东方城投资发展有限公司投资兴建的青岛东方城购物中心，是一个集商业、餐饮、娱乐及附属设施于一体的多功能综合性建筑群，业态主要包括超市、百货、精品店、3C电器、影城、真冰溜冰场、健身中心、玩具城、餐饮等。项目位于青岛市城阳区，黑龙江路以东，青银高速以西，小水河以南，北距流亭机场10分钟车程，南距市区30分钟车程； 该工程为一座单体建筑，南北长约235米，东西宽约172米，地上建筑为5～7层，最大建筑高度为28.8米，附设地下车库。该项目总建筑面积约167839m2，负一层层高5.5米，一层层高6.0米，二层~五层层高5.2米。 二、深化设计要求 1)提供各系统深化设计方案； 2)提供深化设计点表； 3)提供深化设计图纸（包含系统图和平面布置图） 4)提供设备清单及报价 5)提供售后服务计划和方式； 6)主要设备应选用国产和进口知名品牌； 三、各弱电系统功能需求 1.综合布线系统 1)品牌选择：国产或国际知名品牌； 建议品牌： 2)设备材料要求
①综合布线语音数据采用超五类非屏蔽四对双绞线； ②语音主干采用三类大对数电缆； ③数据垂直和水平主干采用单模四芯光缆； ④数据语音可互换； ⑤机柜电源统一采用PDU供电； ⑥语音数据跳线及模块均采用原厂出品； 3)具体点位要求如下： ?各商铺、精品店、广播室、服务台按照语音数据各1点配置； ?办公室按照语音数据各2点配置； ?各仓库、重要机房、配电室等按照语音1点配置； ?超市计算机管理中心、影院、电器、酒楼按照光纤到楼层配线箱配置； ?弱电间数据按照光缆到楼层配置，语音主干采用三类大对数按需+冗余20%配置； ?其他未说明处按照商场运营模式由各弱电集成商自行深化； 4)结构要求 本系统综合布线系统设计为两套独立的网络物理线路，其一为数据语音网络，其二为商场管理专网； ①数据语音网络 ②商场管理专网 主要用于收银台、商场计算机管理中心和会计室以及管理办公室； 备注：超市、冰场、影院、家电等外租区域按照光纤接入楼层设计，终端点位待二装考虑，银行按照专线考虑，肯德基仅考虑四条电话线接入指定位置；弱电桥架和管路施工由建设单位负责，弱电承包单位负责设计和复核；
综合管路系统 15.1 概述 弱电系统是现代建筑物内的综合系统工程，它与大楼内所有建筑物的机电设备如变配电、空调、照明等设施有密切关系。这些弱电系统有楼宇自控系统、安全防范系统、一卡通系统、有线电视、结构化综合布线系统、背景音乐及紧急广播系统等，大楼弱电系统对建筑物来说是一个整体，每个弱电系统都有电缆管线，整个大楼遍布着弱电系统的电缆。管路设计的目的是使这些电缆按一定的规律，合理有序地安置在大楼内的综合管路中。 综合管路的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、弱电竖井、桥架、管路。综合管路的设计和施工还牵涉到综合配管或调整，桥架敷设预埋等。我们在选用材料的时候根据我司以往的经验所有桥架要求采用热镀锌金属桥架，地上层采用KBG管，地下层采用镀锌钢管，各个子系统采用合用一个桥架，其中紧急广播及背景音乐和楼控的电源线另外单独穿管子，避免相互之间的干扰。 15.2 需求分析 综合管路系统是各个智能化系统设备联结和集成的桥梁，由弱电桥架、管子及辅助材料等组成。综合管路的设计以智能化系统的整体规划和初步设计为基础，使整个智能化达到结构完整，系统集成、扩充和维护。 15.3 系统设计 15.3.1 系统规划及选型 15.3.1.1 垂直桥架系统 综合布线和其余系统合用一根桥架，因为垂直上去的线缆越来越少，因此上去的桥架是的选用同上，垂直桥架尺寸设计为300X100，从弱电管井开始安装，沿着走道敷设，桥架内每米设置一个扣环，以固定垂直光纤、大对数电缆等其他弱电线路；垂直桥架安装后，应在弱电井内设置封闭板，平时关闭，检修或增加干线时开放。15.3.1.2 水平桥架系统 为了和垂直桥架相对应，我们在每层的走廊吊顶内安装了水平桥架，根据楼层的信息点数和其他系统地点数桥架的尺寸为200x150、200 x100、100x50、50x50水平桥架的设计为所有系统（除背景音乐系统、楼控部分和安防部分的电源线）合用一个桥架，背景音乐系统和楼控部分电源线不使用水平桥架，全部采用单独管道穿线。 15.3.1.3 水平管路系统 水平管路主要为从水平桥架至各个系统终端所使用的管材，采用的材料视各个系统的不同而不同，综合布线线缆由桥架引出，穿1－3根线的管材的管径均为20，穿4－6根线的管材管径均为25；有线电视线路从桥架引出，穿管径20的管子到用户信息点；安保系统从桥架的引出线路穿管径25的管子到所需要的位置；公共广播单独穿管，采用管径20的管子。会议系统的线缆从桥架引出线路穿管径25的管子到所需要的位置；其中，地下室部分采用镀锌钢管，地上部分采用KBG管；UPS电源至每个弱电间的管路为电线管，管径20mm。综合布线和有线电视的布点位置应离地30CM；当设备到场后，管路与设备之间留有一段距离，在这段距离之间就需要金属软管来连接，在金属软管与预埋管路之间加设过路盒，用于防止鼠害等。 15.3.2 系统各部分设计 15.3.2.1 弱电桥架 弱电桥架用角钢支架支撑，角钢架用膨胀螺栓固定在楼板下方。在楼板上并不需要预留预埋件，桥架由镀锌薄钢板制成，在配线时，桥架要留有一定的备用量（30%-40%）。 整个预埋管路和桥架的施工，可几个部分组成：引入配线、辅助配线箱或配线架；垂直桥架部分，楼层水平管线部分，配线接头箱，过路箱、分线箱以及出线盒等接线设备。单根桥架在每隔一定的距离之间连接一根短接线以达到接地的效果。 15.3.2.2 管内穿线与线的连接 对穿管的线缆，不同系统线路，不应穿在同一管内或线槽内；穿线前，采用压缩空气，将管内的积水和杂物清除干净，并吸入少量滑石粉，以减少磨擦，并检查管口毛刺和刃口是
酒店式公寓弱电智能化系统建设方案 1 工程概况 作为在新世纪建设的大型现代化写字楼，现代化大厦的定位应该是一座集办公、租售、餐饮、娱乐、会议等多种业务为一体的智能化新型写字楼，作为其神经系统的弱电系统应该是一个智能化的综合管理系统。所以在设计中，不仅要为大厦提供高品质的弱电系统基础设施，还应该能够利用智能化设备收集到大厦内各系统的相关资料，并分析整理成具有高附加值的信息，运用先进的技术和方法使大厦的作业流程更有效、运行成本更低、竞争力更强。 根据目前的实际情况及未来发展的趋势，提供一套完整的弱电智能化系统解决方案，力争把它建设成为一座功能齐全、技术先进的智能型写字楼。当然，在具体操作过程中，业主可以针对自己的实际情况有选择、分步骤的进行规划和实施。 2 设计目标和原则 2.1 设计目标 l 符合智能建筑甲级设计标准 l 提供舒适、高效、灵活的工作、生活环境 l 满足现代化写字楼办公的要求 l 满足现代化写字楼管理的要求 l 有大厦的特色 l 业界一流的高质量工程 2.2 设计原则 l 先进性 l 独创性 l 超前性 l 实用性 l 可实施性 l 经济性 3 弱电智能化系统的组成 3.1 系统组成 ******酒店智能化系统规划方案 目录 第一章系统概述5 1 前言5 2 需求分析及设计定位6 2.1 工程概况6 2.2 需求分析6 2.3 系统规划7 3 总体设计要求8 4 设计原则9 5 设计依据10 5.1 系统设计的主要依据10 5.2 系统设计遵循的技术标准10 第二章智能化系统规划方案12 1 综合布线系统12
1.1 需求分析12 1.2 系统功能13 1.3 系统构成14 1.4 系统设计14 1.5 综合布线系统特点18 2 闭路电视监控系统20 2.1 概述20 2.2 系统设计指标20 2.3 系统功能21 2.4 系统设计21 2.5 系统设备选型22 3 KTV点播系统23 3.1 概述23 3.2 KTV点播系统比较23 3.3 DVD点播系统功能与特点：24 3.4 网络架构图24 3.5 DVD点播系统组成：25 4 酒店―一卡通‖系统27 4.1 概述27 4.2 酒店门锁系统27 4.3 酒店消费―一卡通‖系统实现32 4.4 车辆出入控制及管理系统33 5 多功能厅音响、灯光系统42 5.1 概述42 5.2 需求分析42 5.3 音响灯光工程设计依据及设计指标43 5.4 多功能厅会议音响、灯光设计46 6 宴会厅音响扩音及灯光系统54 6.1 宴会厅的设计要求54 6.2 宴会厅设计55 7 背景音乐及广播系统60 7.1 系统概述60 7.2 需求分析60 7.3 设计依据61 7.4 系统组成61 7.5 系统设计62 7.6 设备布点统计62 7.7 实现功能63 7.8 语音广播系统的设计思路及各区点位分布情况64 7.9 选用器材说明66 8 计算机网络系统67 8.1 概述67 8.2 需求分析67 8.3 网络系统目标68
弱电智能化工程综合管路系统施工方案 主干桥架与分支管线的施工是最影响工程工期的关键工序。因此必须先期定货先期施工，以保证在吊顶龙骨安装前施工结束。 在楼层吊顶设备层内，除智能化系统的主干桥架与分支管线外，还有强电部分的供电桥架、空调系统的通风管道、给排水系统的上下水管道、消防工程的主干管道等等。因此在进行该项施工时，必须与其它施工单位密切配合、相互协调，尽量避免“管线打架”相互扯皮，而造成返工。根据小让大的原则，智能化系统的主干线的主干桥架最好在上述管道基本完成后再进行(可分区进行)。 1施工工艺流程 测量定位→桥架安装→分支管路安装。 2桥架安装 主干桥架的施工要严格按照设计要求和施工规范进行，在开始敷设前要进行放线定位，其走向应与建筑物轴线平行。主干桥架的安装方式，吊顶内宜采用倒龙吊架和Ф10—12mm圆钢，沿墙采用三角型支架。吊架或支架的间距一般为2000mm。考虑到桥架在调整、布线及今后检修维护过程中可能会上人蹬踏，必须有一定的承载能力，因此倒龙门吊架每隔6—8米应采用角钢制作。考虑到吊顶内还有灯具(嵌入式)的安装，主干桥架与分支管线的最低安装高度应高于吊顶200mm。 1、桥架施工内容应包括： （1）确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能与强电地槽分开架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。 （2）荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。 （3）确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。 （4）确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据
大型商场智能化方案
————————————————————————————————作者：————————————————————————————————日期：
大型购物中心百货商场智能化弱电系统设计方案 深圳昌恩智能股份有限公司 2017年1月
目录 一、概况 (2) 二、设计依据 (2) 三、系统技术指标 (3) 四、系统组成 (3) 五、系统功能 (5) （一）监控系统系统框图 (5) （二）广播系统系统框图.................. 错误!未定义书签。（三）防盗系统框图. (6) （四）系统总体功能 (6) （五）各分系统功能及相关设备的联动功能 (7) 电视监控系统 (8) 防盗报警系统 (9) 背景音响系统 (10) （六）主要设备的有关功能 (12) 六、防护范围 (32) 七、中心控制室 (32) 八、管线敷设方案 (33) （一）传输方式的选择 (33) （二）线路的设计 (34) （三）抗干扰措施 (34) 九、同步方式 (35) 十、供电 (35) 十一、接地方式 (35) 十二、售后服务承诺 (36) 十三、工程实施 (36) 十四、验收和方式 (38)
一、概况 “XX百货XX店”集百货、商业等为一体的综合性百货商厦。整个商厦共有X层（地下X层、地上X层）。为了加强商厦安全防卫，便于安防管理，更好地为客户服务，建立一套安全防范系统是一项迫在眉睫的举措。 深圳昌恩智能股份有限公司是一家专门从事安全防范工程的一级设计、施工资格单位。根据甲方的要求，本公司对XX百货XX店进行安防深化设计，包括电视监控系统、防盗报警系统2个子系统。在选用器材设备上，采用国外处于领先地位的新技术、新设备；设计上力求充分发挥所选设备的功能，并做到相互联动，使之成为统一的整体。 二、设计依据 “XX百货XX店”安防系统配置技术要求，以下文件为依据： ?GA/T75-94 《安全防范工程程序与要求》 ?GA/T74-2000 《安全防范系统通用图形符号》 ?GB50198-94 《民用闭路监视电视系统工程技术规范》 ?GB12663-90 《防盗报警控制器通用技术条件》 ?GA/T74-94 《安全防范系统通用图形符号》 ?GA/T75-94 《安全防范工程程序与要求》 ?民用建筑电气设计标准JGJ/T1-92 ?民用建筑电气设计规范JGB/16-92 ?高层民用建筑设计防火规范GBJ45-82
1．9．7 弱电综合管网系统 1、管线敷设 现A,B,C栋各单元的可视对讲系统的管线沿墙内暗敷到每单元弱电井，沿单元弱电井电缆桥架到地下室，然后通过各单元出入口附近穿墙至单元门口机。 各单元门口摄像机、电梯桥箱内摄像机沿单元出入口附近地下穿墙到室外弱电井口，沿最短的弱电管网路线到监控中心。 小区各出入口、四周及公共场所的摄像机，小区内公共广播的管线沿最近路径敷设到最近的弱电管井，沿最近路径进入控制中心。 电源线、信号线、控制线均穿钢管暗敷在地面、楼板、墙体内，弱电井专设接地扁钢，供设备接地、综合接地系统，接地电阻≤1Ω。 2、管线施工要求 桥架敷设 外观质量检查 桥架产品应有产品合格证和出厂检查报告，其板材厚度应满足规范要求，表面防腐层材料应符合国家现行标准的规定。喷涂应平整、光滑、均匀、不起皮、无气泡水泡。 （2）支、吊架位置的确定 电缆桥架水平敷设时，支撑跨距为1.5-3m；垂直敷设时，固定
点间距不大于2m。 （3）支架形式 采用门形角钢支架固定。电缆桥架的末端，应使用终端板。 （4）桥架安装 金属桥架与支架间螺栓、桥架连接板螺栓应紧固无遗漏，螺母应位于桥架外侧。 当桥架需要开孔时，应用开孔器开孔，开孔处应切口整齐，与管孔径吻合，严禁用气、电焊割机。管道与桥架连接时，应使用管接头固定。 桥架的支、吊架沿桥架走向左右的偏差不应大于10mm。 电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施，防止火灾沿线路延燃。电气竖井内电缆桥架在穿过楼板或墙壁处，应以防火隔板、防火堵料等材料做好隔离。 （5）桥架的接地 电缆桥架系统应具有可靠的电气连接并接地。 管道敷设 （1）支、吊架制作 明配PVC管的施工方法，一般为通过支架、吊架或沿墙、吊顶敷设。在管道敷设前应按设计图纸，加工（准备）好各种支架、吊架、管卡（或抑箍）等支持件。 （2）测量定位 在配管前应按设计图纸确定设备、各种箱、盒及用电设备安装
弱电综合管路系统施工方案 管槽线缆施工是整体施工的基础。它直接影响到整体的工程进度和工程质量。根据我公司长期的工程活动，我们将针对线管施工和桥架安装两个方面论述，施工过程中的难点和重点，并着重介绍我公司在桥架施工方面的施工方案。 1.线管施工的重点 1)管煨弯可采用冷煨和热煨法，管径20mm及其以下可采用手扳煨管器，管径 25mm及其以上使用液压煨管器； 2)过路盒安装应牢固平整，开孔整齐并与管径相吻合，要求一管一孔不得开 长孔，铁制盒、箱严禁用电气焊开孔； 3)管路敷设前应检查管路是否畅通，内侧有无毛刺； 4)管路连接应采用丝扣连接或扣压式管连接；管路敷设应牢固通畅，不做拦 腰管或拌脚管； 5)管子进入箱盒处顺直，在箱盒内露出的长度小于5mm； 6)管路应做整体接地连接，采用跨接方法连接。 桥架安装的重点 2.材料选择 1)首先桥架采用优质钢板加工成型的全封闭高强度矩形钢管，外表通过镀锌处 理，大幅度地提高了抗腐蚀能力。桥架内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。 2)分线盒和插座盒：敷线平面中，用作导线的转弯、相接。交叉是敷线的十字 路回，可作不同管形的变换和一定范围的高度调整。双桥架线路的分线盒内部设有隔离板，以保证强、弱电之间的隔离和屏蔽。敷线平面中出现强弱电交接十分复杂时，桥架在水平位置采用加深分线盒，将水平方向的桥架交叉进行，极大地方便了各种线路走向。 3)专用出线口：用于导线的引出，可根据需要用作电源、电话、视频插座或计 算机终端出口。距分线盒230mm设置第一个出线口，出线口之间标准间距为
600mm。如果为双桥架，两桥架邻近出线口中心距为1400mm。 4)连接支撑附件：连通器用于直通连接；圆管接头用于分线盒中圆管连接；变 径接头用于桥架与圆管的连接；终端用于桥架终端封头；支架与调整螺栓用于桥架支撑及高度调整，其调整螺栓长度视施工条件而定，高度调整一般为30～50mm；S型加深专用接头用于纵横交叉或过梁处；平式弯通用于桥架的转角处；立式弯通用于桥架的上下连接口；其他桥架专用胶水，用于桥架与桥架，桥架与分线盒连接处，防止灰浆进入。 3.实际敷设的工序和技术要求 1)弹线定位：根据设计图纸确定桥架走向，从始端至终端找好水平线或垂直 线，用粉线袋在线路的中心外进行弹线，按照设计图要求及施工验收规范规定，分别找出分线盒、分线口及支架的具体位置，用铅笔分别标注。一般支架间距为1．0- 1．5m。 2)桥架敷设：根据标准位置放置分线盒和支架，然后放置桥架和出线口，同 时根据需要加各种配件，朝上的桥架不必立得太长，否则易被砸断。连接完毕后，调整支架和塑料盖，使出线口到适当高度。达到位置正确，固定牢固，走向合理。桥架水平或垂直敷设部分平直度和垂直度允许偏差不超过5mm。为防止灰浆进入，各连接处周边抹专用胶，各分线盒、出线口盒盖拧紧，并用铁丝绑扎，未端加塑料封堵。浇筑混凝土时设专人看护，发现问题及时处理。 3)跨接地线焊接：依据施工规范，确定跨接线规格。地线两端焊接面不小于 该跨接线截面的6倍，焊缝均匀牢固。 4)槽内配线：首先清扫桥架，可先将带线穿插至出线口，然后将布条绑在带 线一端，从中一端将布线条拉出，反复多次可将桥架内的杂物和积水清理干净，也可用空气压缩机将桥架内的杂物和积水吹出。放线前应先检查管及桥架连接处的护日是否齐全。 5)线路检查及绝缘遥测可参照管内穿绝缘导线安装工程的相关部分。 6)面板安装：配合装修，依据各出线口用途，安装相应的面板。 施工过程中的难点
第十三部分弱电系统管路设计
GBJ300-88 建筑安装工程质量检验评定统一标准GBJ303-88 建筑电气安装工程质量评定标准IAB,RFC793/791 TCP/IP 通信协议标准ISO7498-2N 网络安全体系结构标准GBJ-93-86 工业自动化仪表工程施工及验收规范SDJ279-90 电力建设施工及验收技术规范IEEE 802.3 100 BASE —T IEEE 802.5 TOKEN RING 标准 中国工程建设标准化协会《建筑与建筑群综合布线系统工程设计规范》《工业企业通信设计规范》 《市内电话线线路工程设计规范》 《市内通信全塑电缆线路工程设计规范》《城市住宅区和办公楼电话通信设施设计规范》13.2系统管路设计 弱电系统是现代建筑物内的综合系统工程。它包括与园区内建筑体、变配电、供气、照明等设施有关的安全防范系统、有线电视系统、结构化综合布线系统、安保监控系统等。园区弱电系统对建筑物来说是一个整体，从管理、控制机房、弱电管道到各个信息点或控制点都有相关的路由。这些路由要按一定的规律，合理有序、有机地通过弱电系统的综合管路安置在园区内。综合管路系统的设计，可以合理地建立弱电系统的公共通道。 综合管路的内容包括了与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。综合管路的设计和施工还牵涉到其他管路（如暖通、给排水和强电）和建筑功能的综合配管或调整，桥架敷设预埋。 永康市教师进修学校各园区的垂直干线敷设在梯级式弱电桥架内，水平走线采用槽式弱电桥架。弱电桥架的采用可以大量减少预埋管路，方便建筑施工，并且可避免预埋的盲目性造成的损失，修改管线和维修都很方便。 室外建筑群主干线通过预埋人手井及弱电地下管道（PE电信管）敷设到各幢大楼。各 系统主干线在地下管道七孔PE管内穿线，管接要用胶水封接，PE管口用橡胶封口进行防水、防潮湿。整套室外管道要与校园污水排水管整体设计，防止弱电管道滞水，避免意外事故发生。 说明：（1）本表所列清单仅供参考，等深化设计完成或施工时，产品数目按实际工程量计算； （2）室外弱电地沟及人手井，需与多方协调、统一设计、统一施工，避免与其他管路冲突，造成不必要的损失 13.3施工前的检查 根据中国工程建设标准化协会所制定的《建筑与建筑群综合布线系统工程设计规范》 施工前的器材检验 各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。 工作区采用UPVC2C或UPVC25H燃塑料管敷设到：各个工作点，保证各网络信号的传管材采用的钢管管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合要求。
品目十四弱电综合管路系统 一、概述 弱电系统是现代建筑物内的综合系统工程，包括：建筑设备监控系统、综合布线系统、安全防范系统、卫星接收及电视系统、一卡通管理系统、公共广播系统等。它与大楼内所有建筑物的机电设备诸如：变配电、空调、照明等设施有密切关系。大楼弱电系统对建筑物来说是一个整体，每个弱电系统都有电缆管线，整个大楼遍布着弱电系统的电缆。管路设计的目的是使这些电缆按一定的规律，合理有序地安置在大楼内的综合管路中。 弱电综合管路的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。综合管路的设计和施工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。 浙江电力生产调度大楼弱电系统应是非常完善、先进的。而规范、整齐、通畅的管路、桥架系统是弱电系统的综合功能充分发挥作用的关键。尤其是项目前期阶段，需要对弱电系统的综合管路进行统一设计，在土建施工时，就需进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不互相干扰、互相碰撞。 二、需求分析 浙江电力生产调度大楼弱电系统包括建筑设备监控系统、综合布线系统、通讯网络系统、计算机网络系统、安全防范系统、卫星接收及电视系统、公共广播系统、停车场管理系统、大屏幕显示系统及触摸式多媒体信息查询系统、会议系统、智能照明系统、一卡通消费管理系统、智能化集成系统、UPS电源系统和防雷接地系统等，综合桥架系统必须满足大楼弱电各子系统管线路由，其中紧急广播部分管线由消防专业施工。 弱电各子系统的水平共用一套桥架，水平部分的桥架带隔仓，分隔为三部分：1）语音＋外网，2）内网，3）安保＋电视，其它系统单独穿管。垂直井道内，综合布线系统单独设置桥架，调度网单独设置桥架，安保和电视共用桥架，
