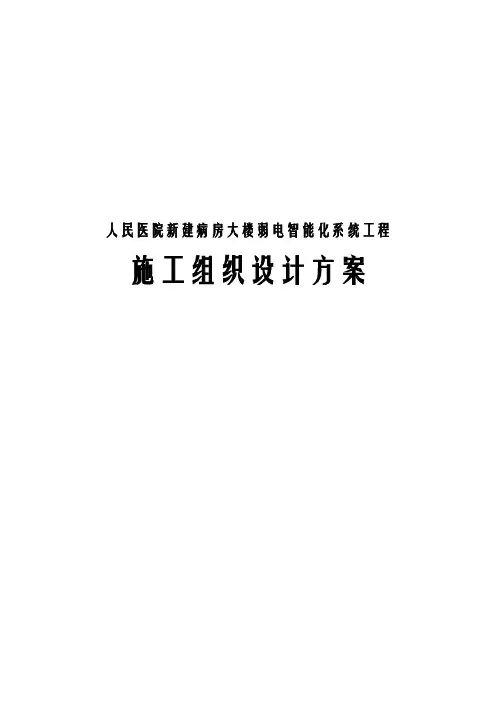

人民医院新建病房大楼弱电智能化系统工程施工组织设计方案目录第一部分施工组织设计 (1)第一章工程总说明 (1)1.工程概况 (1)2.设计依据 (1)3.设计范围 (2)4.系统总体方案概述 (3)第二章施工准备 (15)1.施工技术准备 (15)2.施工实施准备 (15)第三章工程总体施工方案 (17)1.基础工程 (17)2.设备安装调试工程 (21)第四章工程投入的主要施工机具、检验仪器情况 (49)1.施工机械、检测设备的选用 (49)2.机械、检测设备的安全性能 (51)3.施工机械、检测设备的先进性和适用 (52)4.施工机械的进场计划 (54)5.拟投入的主要施工机械设备表 (54)第五章劳动力安排计划 (55)第六章确保工程质量的技术组织措施 (56)1.质量目标 (56)2.各施工阶段性的质量保证措施 (56)3.施工质量保证措施 (58)4.主要材料保证措施 (70)第七章确保安全生产的技术组织措施 (72)1.安全施工目标 (72)2.施工安全保障体系 (72)3.保证施工安全的措施 (75)第八章确保文明施工的技术组织措施 (82)1.文明施工目标 (82)2.文明施工管理 (82)3.环境保护和卫生措施 (86)第九章确保工期的技术组织措施 (88)1.整体控制目标 (88)2.施工进度计划 (88)3.整体工程施工顺序 (89)4.主要物质、施工设备进场计划 (89)5.保证工期的措施 (91)6.进度计划表 (95)第十章施工平面布置 (96)1.施工平面布置说明 (96)2.施工平面布置图 (97)第十一章关键工程部位的施工方案及保证措施 (98)1.关键工程部位分析 (98)2.穿线施工方案及保证措施 (98)3.冬雨季施工技术措施 (101)第十二章施工重点、难点和解决方案 (103)1.施工图的准确性 (103)2.与土建工程的配合 (103)3.设备供货 (104)4.施工统一管理 (105)第十三章与相关专业的施工配合说明 (107)1.弱电系统工程总承包说明 (107)2.工程协调 (107)3.弱电系统配合与各系统界面 (108)第十四章售后服务 (113)第十六章技术培训 (117)1.培训计划 (117)2.培训内容 (118)3.培训应达到的目的 (119)4.培训费用、时间、地点 (119)第二部分附录 (121)表1 项目拟分包情况表 (121)表2 拟投入的主要施工机械设备表 (122)表3 劳动力计划表 (126)表4 计划开、竣工日期和施工进度网络图 (127)表5 临时用地表 (128)第一部分施工组织设计第一章工程总说明1.工程概况本次工程为**市**区第二人民医院新建病房大楼(智能化);施工工期:配合总包进度按期竣工并移交整个智能化系统工程。
弱电综合管线系统设计说明一、概述弱电系统是现代建筑物内的综合系统工程,包括:建筑设备监控系统、综合布线系统、平安防范系统、卫星接收及电视系统、一卡通管理系统、公共广播系统等。
它和大楼内全部建筑物的机电设备诸如:变配电、空调、照明等设施有密切关系。
大楼弱电系统对建筑物来说是一个整体,每个弱电系统都有电缆管线,整个大楼遍布着弱电系统的电缆。
管路设计的目的是使这些电缆按确定的规律,合理有序地安置在大楼内的综合管路中。
弱电综合管路的工程设计,其内容包括和整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。
综合管路的设计和施工还牵涉到和其它管道(如暖通、给排水和强电)的关系,以及建筑功能的综合配管或调整,桥架敷设预埋等。
浙江电力生产调度大楼弱电系统应是特殊完善、先进的。
而规范、整齐、通畅的管路、桥架系统是弱电系统的综合功能充分发挥作用的关键。
尤其是项目前期阶段,须要对弱电系统的综合管路进行统一设计,在土建施工时,就需进行预埋工作,以保证弱电工程实施时各种管线均能敷设到位,同时不相互干扰、相互碰撞。
二、需求分析临海市公共租赁房智能化系统包括安防监控系统、可视对讲系统、一卡通停车场管理系统、通信语音系统、无线巡更系统、机房设备系统等。
综合管线系统必需满足大楼弱电各子系统管线需求。
三、设计依据临海市公租房二期智能化工程方案设计图纸JGJ/T16-92 《民用建筑电气设计规范》GBJ116-88《火灾自动报警系统设计规范》GB50067-97《汽车库、修车库、停车场设计防火规范》GB50045-95《高层民用建筑设计防火规范》GA/T75-94《平安防范工程程序和要求》GB50198-94《民用闭路监视电视系统工程技术规范》GY/T106-92《有线电视广播技术规范》GBJ120-88《工业企业共用天线电视系统设计规范》GBJ79-85《工业企业通信接地设计规范》CECS72:2001《建筑和建筑群综合布线工程设计规范》GB50041-96《锅炉房设计规范》GBKJ-90《通信系统机房设计》GB50174-93《电子计算机房设计规范》GB50200-94《有线电视系统工程技术规范》GB50057-94《建筑物防雷设计规范》BG12323-90《电视接收机确保和电缆支配系统兼容的技术要求》GYJ41-89《卫星广播电视地球站设计规范》GYJ41-86《有线广播录音、播音室声学设计规范和用户技术要求》GB/T50314-2000《智能建筑设计标准》GB/T50312-2000《建筑和建筑群综合布线系统工程验收规范》YDJ26-89《通信局(站)接地设计暂行技术规范》GBJT-471《智能建筑弱电工程设计施工图集》YD/T926.1-97《大楼通信综合布线系统总规范》四、综合管线系统设计1、总体规划1、弱电系统共用一个弱电桥架,出桥架后依据室内装修状况在吊顶内暗敷或墙内暗敷管;2、各子系统的接线箱均安装于弱电井或实体墙上;3、弱电系统桥架均接受热镀锌桥架,桥架厚度参照国家相关标准。

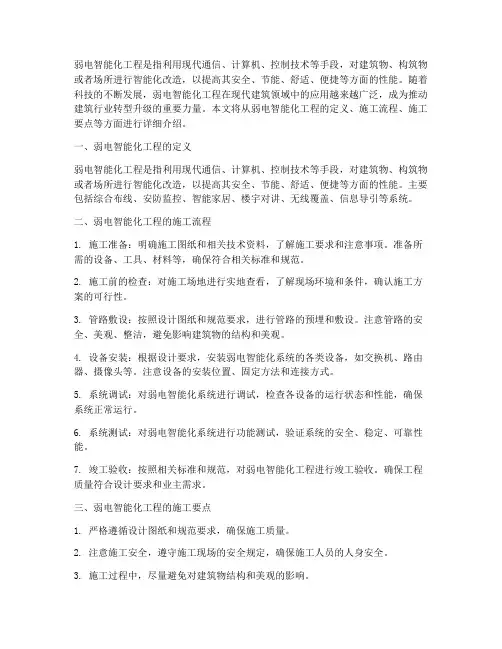

弱电智能化工程是指利用现代通信、计算机、控制技术等手段,对建筑物、构筑物或者场所进行智能化改造,以提高其安全、节能、舒适、便捷等方面的性能。
随着科技的不断发展,弱电智能化工程在现代建筑领域中的应用越来越广泛,成为推动建筑行业转型升级的重要力量。
本文将从弱电智能化工程的定义、施工流程、施工要点等方面进行详细介绍。
一、弱电智能化工程的定义弱电智能化工程是指利用现代通信、计算机、控制技术等手段,对建筑物、构筑物或者场所进行智能化改造,以提高其安全、节能、舒适、便捷等方面的性能。
主要包括综合布线、安防监控、智能家居、楼宇对讲、无线覆盖、信息导引等系统。
二、弱电智能化工程的施工流程1. 施工准备:明确施工图纸和相关技术资料,了解施工要求和注意事项。
准备所需的设备、工具、材料等,确保符合相关标准和规范。
2. 施工前的检查:对施工场地进行实地查看,了解现场环境和条件,确认施工方案的可行性。
3. 管路敷设:按照设计图纸和规范要求,进行管路的预埋和敷设。
注意管路的安全、美观、整洁,避免影响建筑物的结构和美观。
4. 设备安装:根据设计要求,安装弱电智能化系统的各类设备,如交换机、路由器、摄像头等。
注意设备的安装位置、固定方法和连接方式。
5. 系统调试:对弱电智能化系统进行调试,检查各设备的运行状态和性能,确保系统正常运行。
6. 系统测试:对弱电智能化系统进行功能测试,验证系统的安全、稳定、可靠性能。
7. 竣工验收:按照相关标准和规范,对弱电智能化工程进行竣工验收。
确保工程质量符合设计要求和业主需求。
三、弱电智能化工程的施工要点1. 严格遵循设计图纸和规范要求,确保施工质量。
2. 注意施工安全,遵守施工现场的安全规定,确保施工人员的人身安全。
3. 施工过程中,尽量避免对建筑物结构和美观的影响。
4. 管路敷设要整齐、美观、安全,避免出现交叉、杂乱的情况。
5. 设备安装要牢固、平稳,接线要清晰、整齐,避免出现松动、短路等情况。
弱电智能化施工组织设计方案**弱电智能化施工组织设计一、施工技术措施及方案1、施工组织设计说明我弱电智能化施工队在本工程中有幸参与建设,我们将根据业主的要求,并依照《设计、施工组织计划书》的内容,按照ISO9001:2000质量管理体系标准的要求展开工作,结合现场实际,从项目实施的组织管理、工作流程、施工进度、过程控制、质量保证等方面,对工程从细化设计切实可行的技术和施工组织方案到最终完成的全过程进行精密周全的策划,并在实施过程中按标准要求展开工作,以确保工程的顺利实施和系统设计功能的切实实现,保证本工程以先进而经济实用的系统功能、科学周全的现场组织协调和优良的施工质量以及快速完善的售后服务满足会议室弱电工程的要求。
2、质量、安全、工期目标我们对本工程的实施,确定相应的质量、安全和工期目标,并设定了相应的实施方针,把各目标的贯彻落实到各相关环节,确保计划目标的实现。
质量目标:整体质量优良,弱电系统"智能化示范工程"各系统设计方案先进,设备选型优质,施工质量优良,系统功能高标。
质量方针:精心认真设计,科学严谨施工,树立"质量为本"的观念。
确保人身、设备安全。
实施方针:加强安全技术交底,树立"安全第一"观念。
本工程工期目标:"科学实施,按期竣工"。
实施方针:严格管理,积极主动施工,树立"时间就是效益"的观念。
3、技术管理人员及项目班子配备情况(1)设计、施工的组织机构编制根据会议室弱电工程技术要求高、施工范围集中、施工工程量大的特点,成立会议室弱电工程施工项目管理处,负责本工程技术、施工、调试的组织和管理。
其组织人员为:项目经理、技术总负责人、专业弱电工程师!根据本工程特点,我们计划组织满足需要的施工队伍,初步计划项目部编制为6人,均为技术工程技术人员。
项目实施过程中,项目部将严格服从甲方和监理单位安排和领导,并根据工程进展要求合理安排专业系统施工过程。
智能化系统施工方案及质量保证措施(一)施工准备1、本工程开工前将组织好图纸会审,尽量将变动设计的资料及早落实解决,以利加工订货和组织施工。
2、根据本工程材料品种和规格较多的特点,及时提出加工订货数量,指派专人落实货源和供货日期。
3、随施工进度做好分阶段的施工组织设计和分项施工方案,并在施工前做好审批、贯彻和交底工作。
4、检查核对各专业设备安装图纸有无矛盾,并考虑好施工时交叉衔接的方法,通过熟悉图纸明确场外制备工程项目,确定与单位施工有关的准备工作。

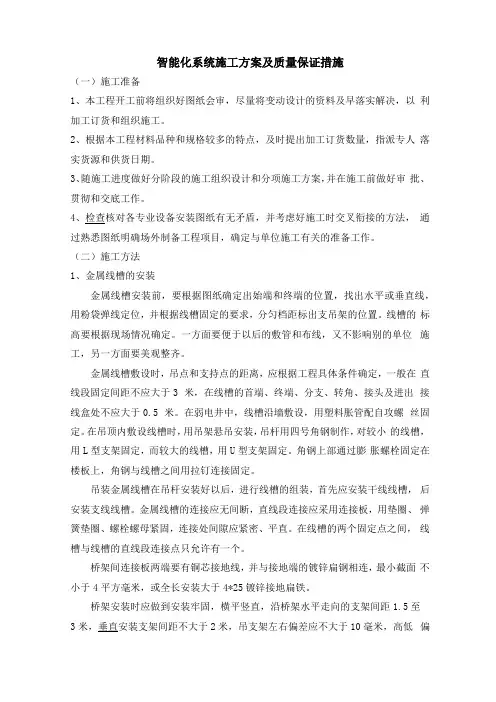

(二)施工方法1、金属线槽的安装金属线槽安装前,要根据图纸确定出始端和终端的位置,找出水平或垂直线,用粉袋弹线定位,并根据线槽固定的要求,分匀档距标出支吊架的位置。
线槽的标高要根据现场情况确定。
一方面要便于以后的敷管和布线,又不影响别的单位施工,另一方面要美观整齐。
金属线槽敷设时,吊点和支持点的距离,应根据工程具体条件确定,一般在直线段固定间距不应大于3 米,在线槽的首端、终端、分支、转角、接头及进出接线盒处不应大于0.5 米。
在弱电井中,线槽沿墙敷设,用塑料胀管配自攻螺丝固定。
在吊顶内敷设线槽时,用吊架悬吊安装,吊杆用四号角钢制作,对较小的线槽,用L型支架固定,而较大的线槽,用U型支架固定。
角钢上部通过膨胀螺栓固定在楼板上,角钢与线槽之间用拉钉连接固定。
吊装金属线槽在吊杆安装好以后,进行线槽的组装,首先应安装干线线槽,后安装支线线槽。
金属线槽的连接应无间断,直线段连接应采用连接板,用垫圈、弹簧垫圈、螺栓螺母紧固,连接处间隙应紧密、平直。
在线槽的两个固定点之间,线槽与线槽的直线段连接点只允许有一个。
桥架间连接板两端要有铜芯接地线,并与接地端的镀锌扁钢相连,最小截面不小于4平方毫米,或全长安装大于4*25镀锌接地扁铁。
桥架安装时应做到安装牢固,横平竖直,沿桥架水平走向的支架间距1.5至3米,垂直安装支架间距不大于2米,吊支架左右偏差应不大于10毫米,高低偏差不大于5毫米。
弱电工程管路方案一、弱电工程管路概述弱电工程是指在建筑物内进行的信号传输和控制系统工程,包括了电话、广播、有线电视、监控、楼宇自控等,这类工程对管路设计和敷设要求较高。
本文将对弱电工程的管路方案进行综述,包括了弱电工程管路的分类、管路选择、敷设方式等内容,为相关工程技术人员提供一定的参考。
二、弱电工程管路分类根据弱电工程所涉及到的信号类型和传输介质的不同,可以将弱电工程管路分为以下几类:1. 电缆管路:包括了电话线、网线、同轴电缆等,主要用于传输数据和信号。
2. 光纤管路:主要用于传输数字、音频和视频信号。
3. 无线通信管路:主要用于无线网络、蓝牙等设备的信号传输。
4. 监控管路:包括了摄像头、监控器等设备的信号传输。
根据实际工程需要,可以选择不同的管路类型,同时也需要考虑管路的敷设方式。
三、弱电工程管路选择1. 电缆管路选择在选择电缆管路时,需要考虑以下几个方面:(1)传输距离:不同类型的电缆在传输距离上有一定限制,需要根据具体情况进行选择。
(2)数据速率:不同类型的电缆支持的数据速率有所不同,需要根据系统的需求选择合适的电缆。
(3)抗干扰性能:建筑物内存在各种干扰源,需要选择具有良好抗干扰性能的电缆。
2. 光纤管路选择在选择光纤管路时,需要考虑以下几个方面:(1)传输距离:与电缆相比,光纤的传输距离更远。
(2)数据速率:光纤支持更高的数据速率,适用于大容量数据传输。
(3)抗干扰性能:光纤具有良好的抗干扰性能,适用于电磁干扰严重的环境。
3. 无线通信管路选择在选择无线通信管路时,需要考虑以下几个方面:(1)传输距离:无线通信的传输距离受到很多因素的限制,需要对信号覆盖范围进行合理规划。
(2)频段选择:不同频段的无线通信设备适用于不同的应用场景,需要根据实际情况选择合适的频段。
四、弱电工程管路敷设方式1. 敷设方式(1)电缆敷设:电缆可以埋地敷设、架空敷设或者穿管敷设,需要根据具体情况选择合适的敷设方式。
智能化系统施工方案(一)、施工准备本工程智能化系统包括弱电网络、电话、安防监控、门禁系统。
摄像头、门禁等内容为深化内容。
(二)、综合布线系统1.工艺流程敷设管路、安装桥架----穿线(水平布线、垂直干线)-----安装信息模块及面板、安装配线架----线路通断、线性测试-----竣工文档的整理2.设备的安装1)机柜安装方法:机柜安装完毕后,水平、垂直度应符合厂家规定。
如无厂家规定时,垂直度偏差不大于3mm;安装机柜面板,架前留有 1.5m空间,机柜背面离墙距离大于0.8m,以便于安装和施工;壁挂式机柜底距地面宜为300-800 mm。
2)配线设备机柜安装方法:采用下走线方式时,架底位置与电缆上线孔相对应;各直列垂直倾斜误差不应大于3mm,底座水平误差每平方米不大于2mm;接线端子各种标志齐全;交接箱或暗线箱暗设在墙体内。
预留墙洞安装,箱底高出地面为500-1000 mm。
3)各类接线模块安装方法:模块设备完整,安装就位,标志齐全;安装螺丝必须拧紧,面板保持在一个水平面上。
4)信息插座安装方法:安装在活动地板或地面上,固定在接线盒内,插座面板有直立和水平等形式,接线盒盖可开启,并严密防水、防尘。
接线盒盖与地面齐平;安装在墙体上,高出地面30mm,如地面采用活动地板时,加上活动地板内净高尺寸;信息插座有标签。
3.线缆的敷设1)线缆的敷设一般应符合下列要求:缆线布放前应核对规格、程式、路由及位置与设计规定相符。
缆线的布放应平直,不得产生扭绞、打圈等现象,不应受到外力的挤压和损伤。
缆线在布放前两端应贴有标签,以表明起始和终端位置,标签书写应清晰、端正和正确。
电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。
各缆线间的最小净距应符合设计要求。
缆线布放时应有余量。
在交接间、设备间对绞电缆预留长度一般为3-6m,工作区为0.3-0.6m;光缆在设备端预留长度一般为5-10m。
有特殊要求的应按设计要求预留长度。
智能建筑弱电系统综合布线施工方案6项弱电系统是现代建筑物内的综合系统工程。
它包含与大楼内建筑体、变配电、供气、照明等设施有关的安全防范系统、有线电视系统、结构化综合布线系统、安保监控系统等。
大楼弱电系统对建筑物来说是一个整体,从管理、操纵机房、弱电管道到各个信息点或者操纵点都有有关的路由。
这些路由要按一定的规律,合理有序、有机地通过弱电系统的综合管路安置在大楼内。
综合管路系统的设计,能够合理地建立弱电系统的公共通道。
综合管路的内容包含了与整个弱电系统有关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽与机房。
综合管路的设计与施工还牵涉到其他管路(如暖通、给排水与强电)与建筑功能的综合配管或者调整。
桥架敷设在吊顶内,并开一定数量的检修孔。
本工程弱电的垂直干线敷设在井道内使用线槽沿墙敷设方式。
其他所有线路使用穿保护管暗敷设。
水平线路敷设在有吊顶的场所内使用穿金属管或者线槽在调顶内明敷设,无吊顶场所使用穿暗管敷设或者用线槽贴梁底敷设。
配管线路过长时中间需增设过路盒。
室外管网设计室外管线通常使用弱电电缆直埋方式。
弱电电缆直接埋地敷设挖沟与强电电缆敷设要求相同,但其挖掘深度不应小于弱电管道的最小同意埋设深度,参见下表:弱电电缆防干扰要求很高,因此,弱电电缆直埋时与其他地下管线与建筑物不应小于同意的净距,如下表所示:进户管线设计进户管线有两种方式:地下进户与外墙进户。
地下进户方式:这种方式时为了美观要求而将管线转入地下。
根据建筑物是否设有地下层,地下进户管线又分为两种敷设形式。
第一种是建筑物设有地下层,地下进户管直接进入地下层,使用的是直进户管。
地下进户管应埋出建筑物散水坡外1m以上,户外埋设深度在自然地坪下0.8m。
当进线电缆数较多时,建筑物户外应设人孔。
外墙进户方式这种方式是在建筑物机房层与服务室的配线设备间或者配线箱内。
进户管应呈内高外低倾斜状,并作防水弯头,以防雨水进入管中。
人民医院新建病房大楼弱电智能化系统工程施工组织设计方案目录第一部分施工组织设计 (1)第一章工程总说明 (1)1.工程概况 (1)2.设计依据 (1)3.设计范围 (2)4.系统总体方案概述 (3)第二章施工准备 (15)1.施工技术准备 (15)2.施工实施准备 (15)第三章工程总体施工方案 (17)1.基础工程 (17)2.设备安装调试工程 (21)第四章工程投入的主要施工机具、检验仪器情况 (49)1.施工机械、检测设备的选用 (49)2.机械、检测设备的安全性能 (51)3.施工机械、检测设备的先进性和适用 (52)4.施工机械的进场计划 (54)5.拟投入的主要施工机械设备表 (54)第五章劳动力安排计划 (55)第六章确保工程质量的技术组织措施 (56)1.质量目标 (56)2.各施工阶段性的质量保证措施 (56)3.施工质量保证措施 (58)4.主要材料保证措施 (70)第七章确保安全生产的技术组织措施 (72)1.安全施工目标 (72)2.施工安全保障体系 (72)3.保证施工安全的措施 (75)第八章确保文明施工的技术组织措施 (82)1.文明施工目标 (82)2.文明施工管理 (82)3.环境保护和卫生措施 (86)第九章确保工期的技术组织措施 (88)1.整体控制目标 (88)2.施工进度计划 (88)3.整体工程施工顺序 (89)4.主要物质、施工设备进场计划 (89)5.保证工期的措施 (91)6.进度计划表 (95)第十章施工平面布置 (96)1.施工平面布置说明 (96)2.施工平面布置图 (97)第十一章关键工程部位的施工方案及保证措施 (98)1.关键工程部位分析 (98)2.穿线施工方案及保证措施 (98)3.冬雨季施工技术措施 (101)第十二章施工重点、难点和解决方案 (103)1.施工图的准确性 (103)2.与土建工程的配合 (103)3.设备供货 (104)4.施工统一管理 (105)第十三章与相关专业的施工配合说明 (107)1.弱电系统工程总承包说明 (107)2.工程协调 (107)3.弱电系统配合与各系统界面 (108)第十四章售后服务 (113)第十六章技术培训 (117)1.培训计划 (117)2.培训内容 (118)3.培训应达到的目的 (119)4.培训费用、时间、地点 (119)第二部分附录 (121)表1 项目拟分包情况表 (121)表2 拟投入的主要施工机械设备表 (122)表3 劳动力计划表 (126)表4 计划开、竣工日期和施工进度网络图 (127)表5 临时用地表 (128)第一部分施工组织设计第一章工程总说明1.工程概况本次工程为**市**区第二人民医院新建病房大楼(智能化);施工工期:配合总包进度按期竣工并移交整个智能化系统工程。

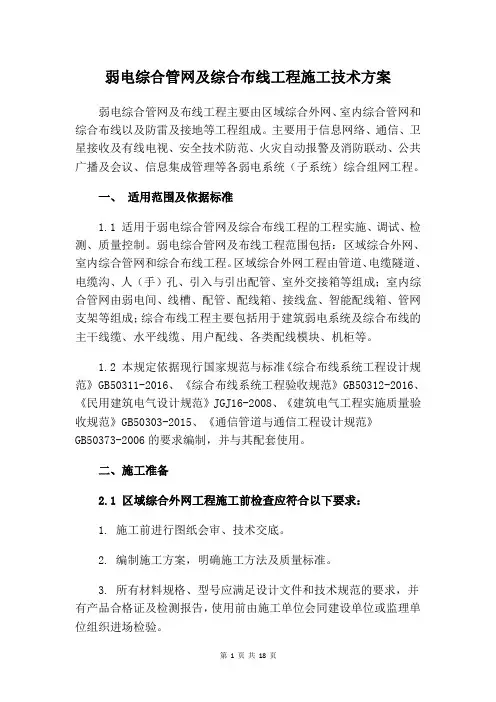

弱电综合管网及综合布线工程施工技术方案弱电综合管网及布线工程主要由区域综合外网、室内综合管网和综合布线以及防雷及接地等工程组成。

主要用于信息网络、通信、卫星接收及有线电视、安全技术防范、火灾自动报警及消防联动、公共广播及会议、信息集成管理等各弱电系统(子系统)综合组网工程。
一、适用范围及依据标准1.1 适用于弱电综合管网及综合布线工程的工程实施、调试、检测、质量控制。
弱电综合管网及布线工程范围包括:区域综合外网、室内综合管网和综合布线工程。
区域综合外网工程由管道、电缆隧道、电缆沟、人(手)孔、引入与引出配管、室外交接箱等组成;室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成;综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。
1.2 本规定依据现行国家规范与标准《综合布线系统工程设计规范》GB50311-2016、《综合布线系统工程验收规范》GB50312-2016、《民用建筑电气设计规范》JGJ16-2008、《建筑电气工程实施质量验收规范》GB50303-2015、《通信管道与通信工程设计规范》GB50373-2006的要求编制,并与其配套使用。
二、施工准备2.1 区域综合外网工程施工前检查应符合以下要求:1. 施工前进行图纸会审、技术交底。
2. 编制施工方案,明确施工方法及质量标准。
3. 所有材料规格、型号应满足设计文件和技术规范的要求,并有产品合格证及检测报告,使用前由施工单位会同建设单位或监理单位组织进场检验。
4. 施工工具齐备、完好。
5. 室外管道应按通信管道工程验收的相关规定进行检验。
2.2 室内综合管网工程施工前检查应符合以下要求:1. 施工前应依据施工图并结合施工现场实际条件将弱电各系统的线槽、线管进行综合布置、合理安排。
完成与建筑结构、建筑装饰装修、通风与空调,建筑电气和弱电等专业的接口确认。
2. 所有材料规格、型号应符合设计要求,并有产品合格证及检测报告。
弱电系统安装施工方案1、弱电系统包括综合布线、火灾报警及消防联动、广播等几个部分。
综合布线主要在办公室设信息插座和间频插座,值班室设小型电话交换机的电脑服务器。
电话交换机接市疾网,电脑服务器接数据网,间频插痤总数为32个,信息插痤总数为20个。
车间、办公室、配电室、走道设离子感烟探测器,发电机房设温探测器,走道及主要出入口设手动报警按钮,车间、办公室及走道设有警铃及紧急广播扬声器。
2、主要施工方法及技术要求2.1、施工工序设备、材料验收─→设备单校─→配管─→箱、盘安装─→电缆、线敷设─→设备(各类探测器、按钮等)安装─→校接线─→系统联调─→交工验收2.2、火灾报警系统1、配管及布线1)、本系统的电线保护管为焊接钢管,钢管在敷设前应做好除锈防腐工作,焊接钢管沿墙或棚顶暗敷、或在吊顶内敷设,施工人员应密切注意土建工程的施工进度,认真做好预留预埋工作。
管子入盒时,内外侧应套锁母或护口,吊顶内敷设的管路,应采用单独卡具吊装或支撑固定,管口应刮光。
2)、管内穿线,应在建筑抹灰及地面工程结束后进行,穿线前应清除管内积水及杂物,导线在管内或线槽内不应有接头或扭结,导线应在接线盒内用端子连接,导线敷设后,检查其绝缘电阻应不低于20MΩ。
配管和布线还应符合现行《电气装置工程施工及验收规范》的有关规定。
3)、各盘、箱之间的联络线,采用铠装电缆直埋敷设,穿排水沟过路时应套钢管保护,铠装电缆进户处去掉铠装。
2、探测器安装1)探测器安装距墙壁、梁边的水平距离不应小于0.5m,其周围0.5m内,不应有遮挡物,探测器至空调风口边的水平距离不应小于1.5m。
2)、本系统接线方式总线制。
3)、感烟探测器和感温探测器在顶棚上装置时,底座的装置应牢固可靠,导线连接接纳压接。
4)、探测器的不同极线分别用红、蓝色线,以减少接线错误,底座的外接线在施工时应留有15cm的余量,线端处用异形管作标志号,以便调试,维修,底座的穿线孔接线完后应封堵,以防潮汽等进入探测器。
弱电智能化施工方案范本怎么写弱电系统是现代建筑中重要的组成部分,涵盖了通信、安防、建筑自动化等多个方面。
为了确保弱电系统的高效运行和智能化管理,编写一个完备的施工方案是至关重要的。
下面将介绍如何撰写弱电智能化施工方案的范本。
1. 方案编写的背景首先,需要明确编写这一方案的背景和目的。
描述当前建筑行业对弱电智能化的需求和发展趋势,突出智能化施工方案的重要性。
2. 弱电系统需求分析对于具体的弱电系统需求进行分析,包括通信、安防、监控等各方面的要求。
结合实际工程情况,明确每个系统的功能和性能指标。
3. 施工方案设计在设计施工方案时,需要考虑弱电系统的整体布局和连接方式。
详细描述配线、设备安装、调试等施工过程,确保施工质量和效率。
4. 智能化管理方案弱电系统的智能化管理是当前的发展趋势,因此在施工方案中应包含智能化管理方案。
这包括远程监控、数据分析、故障诊断等内容。
5. 施工进度计划制定完整的施工进度计划是保证工程顺利进行的关键。
明确每个阶段的任务和时间节点,确保施工工期的合理安排。
6. 施工人员培训计划在施工方案中应考虑施工人员的培训计划。
培训内容包括弱电系统的基础知识、操作技能等,以确保施工人员对系统的使用和维护有充分的了解。
7. 质量控制和验收标准在编写施工方案时,应包含质量控制和验收标准。
明确施工过程中的质量检查点和验收标准,确保工程质量符合要求。
结语综上所述,针对弱电智能化施工方案的范本应包括背景介绍、系统需求分析、设计方案、智能化管理、进度计划、人员培训、质量控制等内容。
通过合理编写施工方案,可以为弱电系统的建设提供有效的指导,促进工程顺利实施。
目录第一章总体概述 (1)1.总体概述 (1)2.总工期要求 (1)第二章编制依据 (2)1.施工组织设计的指导思想 (2)2.编制范围及内容 (2)3.施工组织设计编制技术依据 (3)第三章施工进度计划 (4)1.施工总进度计划安排 (4)2.施工组织机构框图 (6)3.施工组的职责 (7)4.各阶段进度计划 (8)5.各阶段进度计划分解简述 (13)第四章工期控制保证措施 (16)1.施工工期控制方法 (16)2.施工工期安排及保障措施 (16)第五章施工质量及保证措施 (18)1.质量保证 (18)2.质量管理体系 (18)3.质量过程保证措施 (21)4.质量控制措施 (22)5.组织保证措施 (24)6.设备、材料保证措施 (25)7.线缆施工保证措施 (26)8.质量检验及不合格品的控制 (26)第六章施工安全、文明、环境保护措施 (34)1.安全措施 (34)2.文明施工措施 (37)3.环境保护措施 (37)第七章机械设备及材料投入计划 (46)1.机械设备和材料采购计划 (46)2.机械设备材料投入计划 (47)第一章总体概述1.总体概述启东市高标准厂房智能化项目,计划开工日期:2023年06月01日,计划工期60天。
根据甲方要求,本次能化系统弱电集成系统工程包括以下项目:❖视频监控系统;❖计算机网络系统;❖车辆管理系统;❖门禁系统;❖周界报警系统;❖信息发布系统;❖UPS系统;❖综合管路系统;2.总工期要求按总体建设工程基本要求,以及贵单位针对本项目工程的计划、要求,总承包施工单位施工进度要求,制定相应的工期计划,并保证按计划施工,按期保质完成本工程。
本工程工期要求:60日历天。
要求质量标准:合格。
第二章编制依据1.施工组织设计的指导思想“智能化工程"施工组织设计是按贵方提供的智能化弱电系统设计图,按现行的国家施工验收规程规范、工程质量评定标准、施工操作规程、市政府的有关规定,再结合我公司的施工能力、技术准备力量及多年弱电系统工程的设计施工经验和本工程的具体情况进行编制的。
弱电工程施工方案一、综合布线系统:1、本系统采用先进的结构化布线设计理念进行设计。
该系统支持电话和多种计算机数据通讯系统,可传输语音、数据和图像信息,能与外部通信网络相连接,提供各种网络通信服务。
2、施工准备⑵材料①线缆选择要求:对绞电缆和光缆型号、规格、数量应符合设计规定和合同要求。
电缆所附标志、标签内容应齐全、清晰。
电缆外护套应完整无损,并附有出厂质量检验合格证和本批量电缆的性能检验报告。
光缆应在开箱后先检验外观无损伤,光缆端头封装良好;并进行数据测试合格后,方可使用。
②各类配线架、配线模块、跳线、信息插座、光纤连接头、光纤耦合器、光纤插座等部件的型号、规格、数量应符合设计要求,并应有产品合格证及相关技术文件资料。
③钢管(或电线管)、盒、地面插座等型号、规格应符合设计要求,并有产品合格证。
钢管(或电线管)壁厚均匀,焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象。
除镀锌管外其它金属管材需预先除锈刷防腐漆(现浇混凝土内敷钢管,应在管内做防腐)。
镀锌管或刷过防腐漆的钢管外表完整无剥落现象。
④管道采用地下通信管网时,应符合邮电部《通信管道工施工及验收技术规范》(YDJ39—90)中相关规定。
⑤金属线槽及其附件(连接板、接地螺丝、铜编织带等):应采用经过镀锌处理的定型产品,其型号规格应符合设计要求。
镀锌层不应有脱落损坏现象,内外壁应光滑、平整、无棱刺,不应有扭曲、翘边等变形现象,并应有产品合格证。
接地螺丝应导电良好。
⑥各种铁件表面的防腐层应均匀、完整,表面光洁,无脱落、气泡等缺陷。
⑦交接箱、机柜型号、规格、数量应符合设计要求,并应有产品合格证。
⑧塑料线槽及其附件型号规格应符合设计要求,并选用相应的定型产品。
其敷设场所的环境温度不得低于-15℃,其阻燃性能氧指数不应低于27%。
线槽内外应光滑无棱刺,不应有扭曲、翘边等变形现象,并有产品合格证。
⑵机具设备煨管器、液压开孔器、压力案子、套丝机,套管机。
手锤、錾子、钢锯、扁锉、圆锉、活扳子、鱼尾钳。
可编辑修改精选全文完整版弱电智能化系统工程施工方案(完整版)本工程弱电系统由三个标段共计 17 个子系统构成:一标段安防及普通弱电系统1、视频监控系统;2、入侵报警系统;3、智能卡应用系统;4、出入口控制系统;5、快速通道出入管理系统;6、访客管理系统;7、自动钥匙管理系统;8、智能化集成综合管理系统;9、无线对讲系统;10、公共空间紧急对讲系统;11、远程计量抄表系统;12、车库及车辆出入管理系统;13、机房工程;二标段信息科技设备系统1、综合布线系统;2、机房工程;三标段影音设备系统1、数字信息发布系统;2、LED 显示屏系统。
8.1线管、线槽施工及要求我方将向采购人提供本项目采购的所有硬件的安装和维护服务的全部内容,并在需要的时候配合设备使用单位完成整个项目各子系统的联调工作。
若本项目采购的设备产品等方面的配置或要求中出现不合理或不完整的问题时,我方有责任和义务提出补充修改方案并征得采购人同意后付诸实施。
桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。
电缆桥架安装必须根据桥架大小,精确计算出承托点受力情况。
要求均匀、整齐美观及牢固可靠。
桥架安装与其他管道(如风管、给排水管)同步进行,也可比其他管道稍迟安装,但应尽量避免在装潢工程结束以后才安装,以免造成敷线困难。
安装位置应符合施工图纸规定,左右偏差视环境而定,最大不应超过 50mm 。
水平安装时水平度每米偏差不应超过 2mm 。
桥架连接采用专用连接件,拼接处水平偏差不应超过 2mm 。
垂直安装时应与地面保持垂直,并无倾斜现象,垂直度偏差不应超过 3mm。
水平安装时,其支持件可采用圆钢和角钢制成门型,吊架应保持垂直、整齐牢固、无歪斜现象,用膨胀螺栓固定在顶板上,然后桥架可放置在上面,若不水平可加铁垫片。
桥架连接交叉时,采用专用连接件或连通件用螺母连接。
垂直安装时,桥架用螺栓固定在墙体上,用连接件螺母连接。
F.为防止电磁干扰,宜用辫式铜带把桥架连接到它所经过的设备间或楼层配线间的接地装置上,并保持良好的电气连接。
弱电、消防、建筑智能等机电工程施工方案一、智能化分部工程施工方案(一)桥架、金属线槽安装电缆桥架在电气竖井内、变配电室、设备机房内的桥架用普通槽式桥架,其余均为有防火保护的封闭式金属桥架。
1)金属线槽施工工序开箱点件→吊(支)架制作→金属线槽安装→检查验收。
2)吊(支)架的安装根据金属线槽和吊件组装图,进行划线确定固定点,然后在固定点处进行打孔固定。
其固定方法可使用金属膨胀螺栓固定法,预埋螺栓固定法,预埋铁焊接固定法,直接固定在建筑物的金属结构上采用螺栓抱箍卡接或焊接固定方法,固定间距和固定螺栓的选用规格由工程设计确定。
当设计无具体规定时,可根据线槽重量与承载情况选用固定螺栓。
2m电缆桥架水平吊装时,支架间距不大于1.5m,垂直安装时,支架间距不大于2m;线槽施工时,应注意与其他专业的配合。
3)金属线槽的安装要求①电缆金属线槽内横断面的填充率不大于40%。
②不同电压、不同用途的电缆不宜敷设在同一层线槽上:A、1kV以上和1kV以下电缆;B、应急照明和其它照明的电缆;C、强电和弱电电缆如受条件限制,必须安装在同一层线槽上时,应用隔板隔开。
③金属线槽不宜敷设在腐蚀气体管道上方及腐蚀性液体管道的下方,否则应采取防腐隔离措施。
4)金属线槽安装①根据金属线槽布置安装图,找出预埋件或固定点位置,沿吊顶内敷设吊架或支架。
②金属线槽整体与吊(支)架的垂直度与横档的水平度,应调整到符合规范要求,金属线槽上、下各层都对齐后,然后将吊(支)架固定牢固。
③金属线槽敷设完毕后,在竖井中敷设电力电缆或控制电缆时,应做防坠落卡防止线路下坠。
④金属线槽应可靠接地。
⑤电缆线槽穿过防烟分区、防火分区、楼层时应在安装完毕后,用防火材料封堵。
5)检查和验收①根据金属线槽线路平面布置图,检查金属线槽直线段、穿墙、过楼板、转弯、垂直进箱(柜)等处,各接茬应平整,接口缝隙均匀严密,吊、支架或者托臂和立柱固定间距均匀,固定牢固,吊杆平直,受力点正确。
弱电智能化工程综合管路系统施工方案
主干桥架与分支管线的施工是最影响工程工期的关键工序。
因此必须先期定货先期施工,以保证在吊顶龙骨安装前施工结束。
在楼层吊顶设备层内,除智能化系统的主干桥架与分支管线外,还有强电部分的供电桥架、空调系统的通风管道、给排水系统的上下水管道、消防工程的主干管道等等。
因此在进行该项施工时,必须与其它施工单位密切配合、相互协调,尽量避免“管线打架”相互扯皮,而造成返工。
根据小让大的原则,智能化系统的主干线的主干桥架最好在上述管道基本完成后再进行(可分区进行)。
1施工工艺流程
测量定位→桥架安装→分支管路安装。
2桥架安装
主干桥架的施工要严格按照设计要求和施工规范进行,在开始敷设前要进行放线定位,其走向应与建筑物轴线平行。
主干桥架的安装方式,吊顶内宜采用倒龙吊架和Ф10—12mm圆钢,沿墙采用三角型支架。
吊架或支架的间距一般为2000mm。
考虑到桥架在调整、布线及今后检修维护过程中可能会上人蹬踏,必须有一定的承载能力,因此倒龙门吊架每隔6—8米应采用角钢制作。
考虑到吊顶内还有灯具(嵌入式)的安装,主干桥架与分支管线的最低安装高度应高于吊顶200mm。
1、桥架施工内容应包括:
(1)确定方向:根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内,尽可能与强电地槽分开架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算:计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)确定桥架的宽度:根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式:根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据
桥架结构选相应的盖板。
(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
2、桥架接地
1)桥架系统应具有可靠的电气连接并接地(只对金属桥架)。
2)当允许利用桥架系统构成接地干线回路时应符合下列要求。
桥架端部之间连接电阻应不大于0.0033 欧姆,接地孔应清除绝缘涂层。
在1KV 及以下中性点直接接地系统中,受电设备的接地与系统中性线接地相连。
装有处动切断供电装轩时,桥架的级长方向金属横截面积应不小于规定值。
3)沿桥架全长另敷设接地干线时,每段(包括非直线段)桥架应至少有一点与接地干线可靠连接。
4)对于振动场所,在接地部位的连接处应装置弹簧圈。
5)弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
3、桥架的安装要求
1)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
2)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
3)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段:注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点:注明所用转弯接板的型号及规格。
升降段:注明标高变化,也可用局部大样图或剖面图表示。
4)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。
5)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。
6)电缆桥架宜高出地面2.2 米以上,桥架顶部距顶棚或其它障碍物不应小0.3 米,桥架宽度不宜小于0.1 米,桥架内横断面的填充率不应超过50%。
7)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5 米处应固定在
桥架的支架上,水平敷设时, 在缆线的首、尾、转弯及每间隔3~5 米处进行固定。
8)在吊顶内设置时,槽盖开启面应保持80 毫米的垂直净空,线槽截面利用率不应超过50%。
9)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位, 转弯处应绑扎固定。
垂直线槽布放缆线应每间隔1.5 米固定在缆线支架上。
10)在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。
4 对线电缆以24 根为束,25 对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。
绑扎间距不宜大于 1.5 米,扣间距应均匀,紧适度。
11)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
12)金属线槽敷设时,在下列情况下设直至架或吊架:线槽接头处;间距3m;离开线槽两端口0.5m 处。
4、桥架的安装注意事项
支架安装应注意以下要点:
➢在金属结构上,采用焊接方法固定;
➢在混凝土结构上,采用膨胀螺栓固定;
➢支架必须固定牢固,整齐美观,支架间距要保持均匀;
➢支架不得安装在具有较大震动、热源、腐蚀性液滴的位置,也不得安装在具有高温、高压、腐蚀性及易燃易爆等介质的设备、管道以及能移动的构筑物上。
为了保证智能化系统的可靠接地,桥架的节间除用连接板连接外,还应用等电位铜带作连接。
等电位铜带每隔20—30米还应与大楼联合接地系统引出的接地点可靠连接,以保证整个智能化系统的接地电阻不大于1Ω。
在桥架的交插、转弯、分层、分支部位,应保证各段桥架之间接地的连续性。
工程实路证明,良好的接地系统是智能化系统中各类电子设备正常工作的可靠保证。
3分支管路施工
本工程中采用KBG钢管及PVC管。
分支管线的施工敷设在墙体内、地面内和吊顶内三种方式。
在墙体内、地面内的敷设应与土建、装修工程密切配合,须追。
