【CN209999931U】一种基于电子标签的防伪票据【专利】

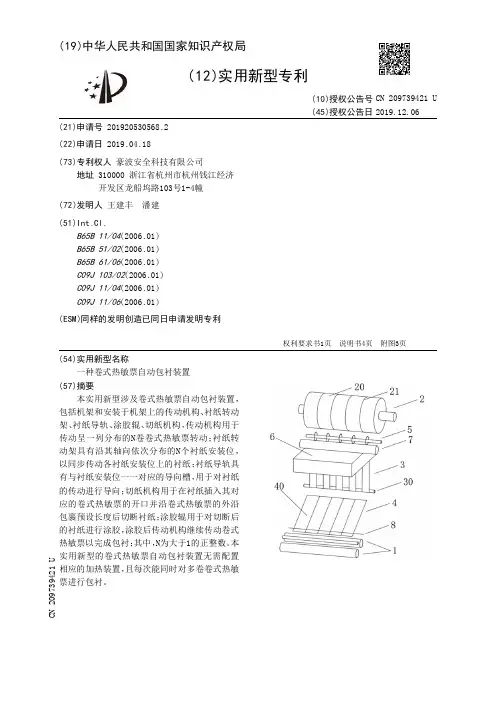

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920530568.2(22)申请日 2019.04.18(73)专利权人 豪波安全科技有限公司地址 310000 浙江省杭州市杭州钱江经济开发区龙船坞路103号1-4幢(72)发明人 王建丰　潘建　(51)Int.Cl.B65B 11/04(2006.01)B65B 51/02(2006.01)B65B 61/06(2006.01)C09J 103/02(2006.01)C09J 11/04(2006.01)C09J 11/06(2006.01)(ESM)同样的发明创造已同日申请发明专利 (54)实用新型名称一种卷式热敏票自动包衬装置(57)摘要本实用新型涉及卷式热敏票自动包衬装置，包括机架和安装于机架上的传动机构、衬纸转动架、衬纸导轨、涂胶辊、切纸机构，传动机构用于传动呈一列分布的N卷卷式热敏票转动；衬纸转动架具有沿其轴向依次分布的N个衬纸安装位，以同步传动各衬纸安装位上的衬纸；衬纸导轨具有与衬纸安装位一一对应的导向槽，用于对衬纸的传动进行导向；切纸机构用于在衬纸插入其对应的卷式热敏票的开口并沿卷式热敏票的外沿包裹预设长度后切断衬纸；涂胶辊用于对切断后的衬纸进行涂胶，涂胶后传动机构继续传动卷式热敏票以完成包衬；其中，N为大于1的正整数。本实用新型的卷式热敏票自动包衬装置无需配置相应的加热装置，且每次能同时对多卷卷式热敏

票进行包衬。

权利要求书1页 说明书4页 附图3页CN 209739421 U2019.12.06

CN 209739421

U1.一种卷式热敏票自动包衬装置，其特征在于，包括机架和安装于机架上的传动机构、衬纸转动架、衬纸导轨、涂胶辊、切纸机构，所述传动机构用于传动呈一列分布的N卷卷式热敏票转动；所述衬纸转动架具有沿其轴向依次分布的N个衬纸安装位，以同步传动各衬纸安装位上的衬纸；所述衬纸导轨具有与衬纸安装位一一对应的导向槽，用于对衬纸的传动进行导向；所述切纸机构用于在衬纸插入其对应的卷式热敏票的开口并沿卷式热敏票的外沿包裹预设长度后切断衬纸；所述涂胶辊用于对切断后的衬纸进行涂胶，涂胶后所述传动机构继续传动卷式热敏票以完成包衬；其中，N为大于1的正整数。2.根据权利要求1所述的一种卷式热敏票自动包衬装置，其特征在于，所述自动包衬装置还包括胶水槽和转动配合于胶水槽的上胶辊；所述涂胶辊活动配合于机架，当涂胶辊活动至第一位置时，涂胶辊与上胶辊接触配合；当涂胶辊活动至第二位置时，涂胶辊对衬纸进行涂胶。3.根据权利要求1或2所述的一种卷式热敏票自动包衬装置，其特征在于，所述传动机构包括主动辊、从动辊和限位辊，限位辊位于主动辊和从动辊的上方，且上下活动配合于机架；所述呈一列分布的N卷卷式热敏票被限位于主动辊、从动辊与限位辊之间，所述主动辊驱动卷式热敏票以联动从动辊和限位辊。4.根据权利要求3所述的一种卷式热敏票自动包衬装置，其特征在于，所述自动包衬装置还包括进料机构，所述进料机构用于将传动机构驱动至目标位置。5.根据权利要求4所述的一种卷式热敏票自动包衬装置，其特征在于，所述自动包衬装置还包括第一光电传感器和控制器，第一光电传动器与控制器通信连接，第一光电传感器用于检测到传动机构处于目标位置时触发控制器控制主动辊的运行。6.根据权利要求5所述的一种卷式热敏票自动包衬装置，其特征在于，所述自动包衬装置还包括第二光电传感器，第二光电传感器与控制器通信连接，第二光电传感器用于检测衬纸插入其对应的卷式热敏票的开口时触发控制器控制主动辊的运行。7.根据权利要求3所述的一种卷式热敏票自动包衬装置，其特征在于，所述自动包衬装置还包括出料板，所述出料板通过转动支架转动配合于机架，所述从动辊安装于转动支架，且出料板与从动辊分别位于主动辊的两侧。8.根据权利要求1所述的一种卷式热敏票自动包衬装置，其特征在于，相邻的衬纸安装位通过环形隔板隔开。9.根据权利要求1所述的一种卷式热敏票自动包衬装置，其特征在于，所述衬纸转动架与衬纸导轨还设有张力输送带，张力输送带环绕于两导向轴之间，所述衬纸转动架引出的衬纸通过张力输送带张紧至衬纸导轨之上。10.根据权利要求9所述的一种卷式热敏票自动包衬装置，其特征在于，所述张力输送带有N条，

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号 (43)申请公布日

(21)申请号 201910164029.6

(22)申请日 2019.03.05

(71)申请人 浙江大学地址 310058 浙江省杭州市西湖区余杭塘路866号

(72)发明人 陈瑶　叶志　皇甫江涛　陆晓青　钱斌　梁恒滂　陈岳　徐桦　

(74)专利代理机构 杭州求是专利事务所有限公司 33200代理人 林超

(51)Int.Cl.G06K 17/00(2006.01)

(54)发明名称一种基于透明薄膜RFID芯片的商品防伪追溯系统(57)摘要本发明公开了一种基于透明薄膜RFID芯片的商品防伪追溯系统。RFID芯片包括透明薄膜基底和位于透明薄膜基底上的芯片版图，芯片版图包括整流电路、调制电路、数字逻辑电路、天线和调谐电路，芯片版图的电路中的全透明薄膜晶体管均采用ZnO-TFT器件，将RFID芯片制成标签后跨接商品封口两端，便于打开商品包装的同时破坏标签，RFID芯片提前写入的识别码可由专用阅读器或有NFC功能的手机读出，并通过网络数据库进行商品的封装、贮藏、出库、销售等信息的记录和查询。本发明应用稳定的透明RFID芯片，技术壁垒高、仿造困难；透明薄膜基底易毁不可修复且不影响商品外观，专用阅读器采用加密协议和算法，是一套完整、难复制、不可重复利用的防伪系统，

可应用于各类商品的防伪。

权利要求书2页 说明书6页 附图8页CN 109993243 A2019.07.09

CN 109993243

A1.一种基于透明薄膜基底RFID芯片的商品防伪追溯系统，其特征在于：RFID芯片包括

透明薄膜基底(1)和位于透明薄膜基底(1)上的芯片版图，芯片版图包括整流电路、调制电

路、数字逻辑电路、天线和调谐电路，整流电路通过调谐电路连接天线，整流电路经数字逻

辑电路与调制电路相连；

芯片版图的电路中的全透明薄膜晶体管均采用ZnO-TFT器件，ZnO-TFT器件包括依次形

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920652411.7(22)申请日 2019.05.08(73)专利权人 河南工业大学地址 450001 河南省郑州市高新技术开发区莲花街100号(72)发明人 刘忠源　林杰　祝帅　张登辉　廉飞宇　(74)专利代理机构 北京方圆嘉禾知识产权代理有限公司 11385代理人 董芙蓉(51)Int.Cl.G01W 1/00(2006.01)G01L 9/06(2006.01)

(54)实用新型名称一种适用于粮仓自动通风的雨传感器(57)摘要本实用新型公开了一种适用于粮仓自动通风的雨传感器包括压力传感电路、雨水检测电路和传感器机械结构部分。所述压力传感电路包括第一放大器模块、惠斯登桥路模块、可编程信号调节器模块和第二放大器模块，所述第一放大器模块与惠斯登桥路模块相连，惠斯登桥路模块与可编程信号调节器模块相连，可编程信号调节器模块又与第二放大器模块相连；所述雨水检测电路包括雨水感应板、555振荡器、RC滤波电路、放大控制电路，本实用新型不仅避免了由于雨传感器结露而造成的下雨误判断，也避免了单纯由于

风造成的压力带来的误判断。

权利要求书1页 说明书3页 附图4页CN 209992695 U2020.01.24

CN 209992695

U1.一种适用于粮仓自动通风的雨传感器，其特征在于：包括压力传感电路、雨水检测电路和传感器机械结构部分；所述压力传感电路包括第一放大器模块、惠斯登桥路模块、可编程信号调节器模块和第二放大器模块，所述第一放大器模块与惠斯登桥路模块相连，惠斯登桥路模块与可编程信号调节器模块相连，可编程信号调节器模块又与第二放大器模块相连；所述雨水检测电路包括雨水感应板、555振荡器、RC滤波电路、放大控制电路，所述雨水感应板由在基板上交错铺敷的不相交的两套山形铜线网构成，两套山形铜线网通过引线分别连接到电容C1的两端，C1的上端经电阻R1、R2接电源，555振荡器的OUT端与由R3、R4和C4组成的RC滤波电路相连，RC滤波电路的输入再与以OP07为核心的放大控制电路相连。2.根据权利要求1所述的适用于粮仓自动通风的雨传感器，其特征在于：所述传感器机械结构部分为硅压阻式液压结构，由雨水感应板、隔离膜片、硅油、硅杯、导线和基底组成，所述雨水感应板位于传感器机械结构部分的最顶端，在雨水感应板的下面是隔离膜片，隔离膜片的下面是液体的硅油，硅杯浸泡在硅油中，所述硅杯的侧面和顶面与硅油相接，底面与基地连接，导线与硅杯连接，

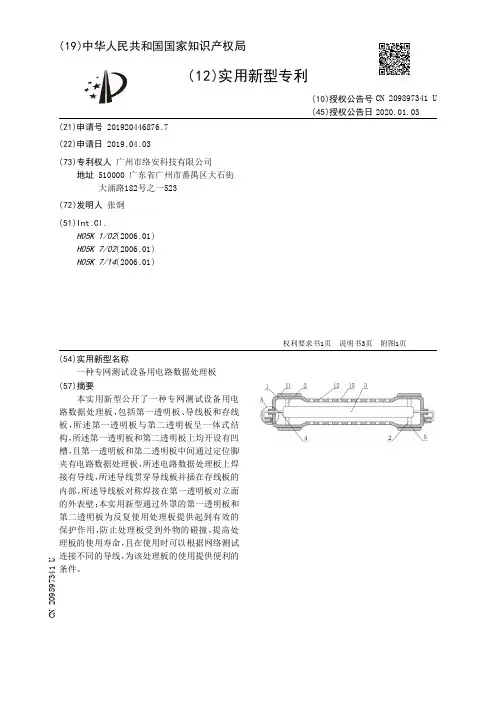

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920446876.7(22)申请日 2019.04.03(73)专利权人 广州市络安科技有限公司地址 510000 广东省广州市番禺区大石街大涌路182号之一523(72)发明人 张炯　(51)Int.Cl.H05K 1/02(2006.01)H05K 7/02(2006.01)H05K 7/14(2006.01)

(54)实用新型名称一种专网测试设备用电路数据处理板(57)摘要本实用新型公开了一种专网测试设备用电路数据处理板，包括第一透明板、导线板和存线板，所述第一透明板与第二透明板呈一体式结构，所述第一透明板和第二透明板上均开设有凹槽，且第一透明板和第二透明板中间通过定位脚夹有电路数据处理板，所述电路数据处理板上焊接有导线，所述导线贯穿导线板并插在存线板的内部，所述导线板对称焊接在第一透明板对立面的外表壁；本实用新型通过外罩的第一透明板和第二透明板为反复使用处理板提供起到有效的保护作用，防止处理板受到外物的碰撞，提高处理板的使用寿命，且在使用时可以根据网络测试连接不同的导线，为该处理板的使用提供便利的

条件。

权利要求书1页 说明书3页 附图1页CN 209897341 U2020.01.03

CN 209897341

U1.一种专网测试设备用电路数据处理板，包括第一透明板(1)、导线板(13)和存线板(51)，其特征在于：所述第一透明板(1)与第二透明板(5)呈一体式结构，所述第一透明板(1)和第二透明板(5)上均开设有凹槽(12)，且第一透明板(1)和第二透明板(5)中间通过定位脚(2)夹有电路数据处理板(3)，所述电路数据处理板(3)上焊接有导线(4)，所述导线(4)贯穿导线板(13)并插在存线板(51)的内部，所述导线板(13)对称焊接在第一透明板(1)对立面的外表壁，所述存线板(51)焊接在第二透明板(5)上，所述导线(4)与存线板(51)交接处外表壁套有防尘密封圈(14)，所述防尘密封圈(14)固定套在存线板(51)的内部。2.根据权利要求1所述的一种专网测试设备用电路数据处理板，其特征在于：所述定位脚(2)焊接在第一透明板(1)和第二透明板(5)的内表壁，所述定位脚(2)设置有四个，四个所述定位脚(2)分别位于电路数据处理板(3)的四个拐角处。3.根据权利要求1所述的一种专网测试设备用电路数据处理板，其特征在于：所述第二透明板(5)与导线板(13)交接处的一侧固定粘有一层橡胶垫(52)。4.根据权利要求1所述的一种专网测试设备用电路数据处理板，其特征在于：所述导线板(13)的中心处开设有圆孔(16)，所述圆孔(16)的中心处固定套有一层防尘密封圈(14)，所述防尘密封圈(14)套在导线(4)的外表壁。5.根据权利要求1所述的一种专网测试设备用电路数据处理板，其特征在于：所述凹槽(12)表面均匀开设有散热孔(15)，所述散热孔(15)用于第一透明板(1)和第二透明板(5)内部的空气与外界流动。6.根据权利要求1所述的一种专网测试设备用电路数据处理板，其特征在于：所述第一透明板(1)和第二透明板(5)远离电路数据处理板(3)的一侧固定粘有对称分布的两块防滑
