欧思丹空气能热泵说明书
【产品优点】
1、EVI喷气增焓技术
欧思丹喷气增焓低温型热泵机组是采用国际领先水平的喷气增焓技术,是欧思丹热能工程技术研究开发中心的重点技术成果,该产品在低温环境中比同类产品能效高30%以上,是北方寒冷地区的**采暖设备。
2、-25到46℃宽范围运行
主机采用喷气增焓低温型热泵,并配置点子膨胀阀,可在-25到25℃环境下制热;15到46℃环境下制冷,拓宽机组在酷暑和严寒环境下的运行温度范围,提高机组运行的稳定性。
3、内置水利模块
主机配置了水泵(选配)、膨胀罐、水流开关、主动泄压阀、自动排气阀等,让整个循环系统保持时刻平衡。
系统更稳定。
4、低温专用环保冷媒
采用环保低温冷媒,且制冷剂只在室外主机内部循环,即使发生制冷剂泄露,不会影响室内使用环境。
5、室外机静音运转模式
创新噪音控制技术,享受安静采暖。
6、“4重”降噪设计
动态平衡管理技术,彰显静音魅力
7、无管长衰减
节能舒适更温馨。
超低温空气源热泵是以空气作为低品位热源来进行供暖或供热水的装置,同时也可以进行夏季制冷。
其特点是以准二级压缩喷气增焓热泵系统保证机组在-25℃能正常制热,实现了空气源热泵在寒冷地区供暖的可能。
热泵机组由蒸发器、冷凝器、压缩机、膨胀阀四大主要部件构成封闭系统,其内充注有适量的工质。
机组运行基本原理依据是逆卡诺循环原理:液态工质首先在蒸发器内吸收空气中的热量而蒸发形成蒸汽(汽化),汽化潜热即为所回收热量,而后经压缩机压缩成高温高压气体,进入冷凝器内冷凝成液态(液化)把吸收的热量发给需要的加热的池水中,液态工质经膨胀阀降压膨胀后重新回到膨胀阀内,吸收热量蒸发而完成一个循环,如此往复,不断吸收低温源的热而输出所加热的泳池水中,直接达到预定温度。
相比于普通热泵在-10℃及更低温度下,由于蒸发温度过低,引起蒸发量较少,导致压缩机回气量少,从而影响冷凝放热。
超低温热泵增加了一条联通压缩机的喷射增焓支路,当压缩机回气不够时,喷射增焓支路会给压缩机补气,这样冷凝器的放热量就会提高,因此在极低的温度下仍能正常制热。
二、性能热泵循环是在冷凝温度(TCO)下定温放热,在蒸发温度(TEV)下定温吸热,定熵地进行膨胀和压缩,所需的平衡功由外界提供。
COP=TCO/ (TCO-TEV)(1)空气源热泵技术最大的优势就是经济节能,因为具有很高的能效,只需消耗一部分电能,而能得到3~4倍于所耗电能的热能。
空气源热泵在国标工况下的COP值一般在2.9~4.5之间,容易满足要求;但是环境温度低于5℃后,机组能效开始衰减,普通的空气源热泵在-5℃下几乎都不能使用;超低温空气源机组确可以在-25℃的低温环境下正常制热,此时的能效衰减至2.0以下。
机组在环境温度大幅下降时制热量衰减极小。
在低温下制热能效比比常规机组高50%-80%,机组在环境温度大幅下降时而制热量衰减很少,充分保证制热效果。
在-25℃可以正常制热,-25℃能效比达1.8以上,充分保证低温工况下制热效果。
喷气增焓介绍范文喷气增焓是一种常见的热力学概念,用于描述在喷气装置中气体燃烧获得的能量。
它是一种描述气体内能变化的物理量,用于分析喷气机、火箭发动机等热力装置的性能。
喷气增焓的基本原理是根据热力学第一定律,即能量守恒定律。
喷气增焓的定义是单位质量的气体获得的能量与初始状态的差值。
“增焓”一词中的“增”表示“变化”,“焓”表示气体的比焓。
比焓是单位质量的气体的焓,它是热力学中常用的物理量,更直观地反映了单位质量的气体所带有的能量。
喷气增焓的计算公式是ΔH=ΔU+PΔV其中,ΔH表示喷气增焓,ΔU表示内能变化,P表示压力,ΔV表示体积变化。
内能变化是指气体状态之间的能量变化,包括燃料的燃烧产生的热能以及由于气体通过喷嘴产生的动能。
压力和体积变化则是指喷气装置中气体的物理状态发生变化,通过喷嘴喷出时气体产生的压力和体积变化。
喷气增焓的计算公式可以进一步简化为ΔH=Cp(ΔT)+V0(P2-P1)。
其中,Cp表示气体的定压比热容,ΔT表示温度变化,V0表示气体初始状态下的体积,P2和P1分别表示气体通过喷嘴之前和之后的压力。
从这个简化公式可以看出,喷气增焓受到气体的热容、温度变化以及压力差等因素的影响。
增焓越大,气体获得的能量也越大,所以增焓是评价喷气装置性能的重要指标之一喷气增焓的应用范围非常广泛,尤其是在航空发动机和火箭推进系统中应用得较多。
在这些设备中,气体的喷射通过燃烧产生高温高压气流,从而产生推力。
喷气增焓可以帮助研究者分析喷气装置的工作效率、推力性能以及能量利用率等重要参数。
总之,喷气增焓是热力学中的一个重要概念,用于描述喷气装置中气体获得的能量。
它是通过计算气体的内能变化、压力和体积变化得到的,可以帮助分析喷气装置的性能和工作效率。
在航空发动机和火箭推进系统等领域中有着广泛的应用。
低温热泵技术
低温热泵技术是一种新型的能源利用技术,它能够利用低温热能源进
行热水供应和采暖,实现能源的高效利用。
低温热泵技术是一种基于热力学和热传递学原理,采用压缩制冷技术
和制热技术,通过回收和利用低温废热能源来提供热水和供暖的技术。
这种技术的主要原理是通过热泵循环系统,将低温热能源中的热能提
取出来,然后升高其温度,最后利用高温热能源来供应热水和供暖,
从而实现能源的高效利用。
低温热泵技术具有很多优点,首先它具有很高的能源利用效率,可以
将低温废热能源利用到最大限度,从而实现节能降耗,减少能源消耗。
其次,低温热泵技术具有很低的运行成本和维护成本,可以为用户节
省很多费用。
同时,低温热泵技术还具有很高的环保性,其排放物质
很少,能够有效地减轻环境污染问题。
低温热泵技术的应用范围非常广泛,可以应用于各种供暖设备、生活
热水供应以及工业生产中的热处理等。
特别是在北方地区,供暖是必
不可少的冬季设备,而低温热泵技术能够有效地解决能源消耗和供暖
问题,为人们带来更加舒适和便捷的生活。
总之,低温热泵技术是一种高效、节能、环保的新型能源利用技术,其应用前景非常广泛。
在未来,低温热泵技术将成为能源领域的重要发展方向之一,为人们带来更加美好和舒适的生活。
压缩机喷气增焓技术原理压缩机喷气增焓技术原理技术压缩机2015-08-28 20:53喷气增焓技术介绍:喷气增焓系统,是由喷气增焓压缩机、喷气增焓技术、高效过冷却器组成的新型系统,这三个技术的组合可提供高效的性能。
这是一个有机的整体,即高效的喷气增焓压缩机、高效过冷却器及电子膨胀阀形成的经济器、高效换热器共同构成了高效节能的喷气系统。
喷气增焓压缩机是谷轮最新一代涡旋压缩机专利技术,喷气增焓技术是指以喷气增焓压缩机为基础,优化了中压段冷媒喷射技术。
原理是过中间压力吸气孔(Vapour Injection)吸入一部分中间压力的气体,与经过部分压缩的冷媒混合再压缩,实现以单台压缩机实现两级压缩,增加了冷凝器中的制冷剂流量,加大了主循环回路的焓差,从而大大提高了压缩机的效率。
高效过冷却器在整个系统中也起到了关键性的作用,一方面对主循环回路冷媒进行节流前过冷,增大焓差;另一方面,对辅助回路(这路冷媒将由压缩机中部导入直接参与压缩)中经过电子膨胀阀降压后的低压低温冷媒进行适当的预热,以达到合适的中压,提供给压缩机进行二次压缩。
特点:1节能高效所有型号制冷平均能效比为3.58,所有型号制热平均能效比为4.32,所有型号冷热平均能效比为3.95,是业界最高水平。
这是因为采用了先进的技术——喷气增焓系统、高效换热器技术、高效的风扇电机、优化的风罩设计等技术。
在制冷和制热时的运行费用大大降低。
2 严寒下性能跃升安全可靠喷气增焓系列产品实现了-25℃~29℃内制热运转,通过喷气增焓增大了压缩机在严寒下的制热能力,-10℃下制热能力提高近20%,引领多联机进入“强冷热”时代。
当室外温度很低时,室外机热交换能力下降,压缩机正常回气口的回气量减少,压缩机功率降低,不能发挥最好效果。
但通过中间压力回气喷射口补充制冷气体,从而增加压缩机排气量,室内机热交换器制热的循环制冷剂量增加,实现制热量增加。
因此更加适用于寒冷地区。
在- 25℃时的正常工作,保证了严寒地区冬季的供暖需求。

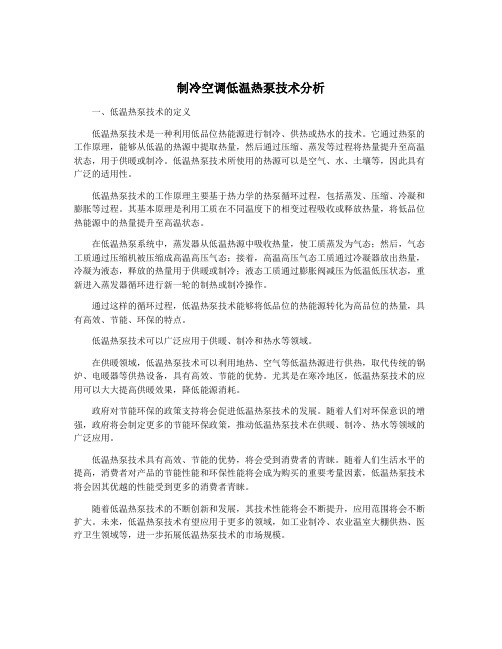

制冷空调低温热泵技术分析一、低温热泵技术的定义低温热泵技术是一种利用低品位热能源进行制冷、供热或热水的技术。
它通过热泵的工作原理,能够从低温的热源中提取热量,然后通过压缩、蒸发等过程将热量提升至高温状态,用于供暖或制冷。
低温热泵技术所使用的热源可以是空气、水、土壤等,因此具有广泛的适用性。
低温热泵技术的工作原理主要基于热力学的热泵循环过程,包括蒸发、压缩、冷凝和膨胀等过程。
其基本原理是利用工质在不同温度下的相变过程吸收或释放热量,将低品位热能源中的热量提升至高温状态。
在低温热泵系统中,蒸发器从低温热源中吸收热量,使工质蒸发为气态;然后,气态工质通过压缩机被压缩成高温高压气态;接着,高温高压气态工质通过冷凝器放出热量,冷凝为液态,释放的热量用于供暖或制冷;液态工质通过膨胀阀减压为低温低压状态,重新进入蒸发器循环进行新一轮的制热或制冷操作。
通过这样的循环过程,低温热泵技术能够将低品位的热能源转化为高品位的热量,具有高效、节能、环保的特点。
低温热泵技术可以广泛应用于供暖、制冷和热水等领域。
在供暖领域,低温热泵技术可以利用地热、空气等低温热源进行供热,取代传统的锅炉、电暖器等供热设备,具有高效、节能的优势。
尤其是在寒冷地区,低温热泵技术的应用可以大大提高供暖效果,降低能源消耗。
政府对节能环保的政策支持将会促进低温热泵技术的发展。
随着人们对环保意识的增强,政府将会制定更多的节能环保政策,推动低温热泵技术在供暖、制冷、热水等领域的广泛应用。
低温热泵技术具有高效、节能的优势,将会受到消费者的青睐。
随着人们生活水平的提高,消费者对产品的节能性能和环保性能将会成为购买的重要考量因素,低温热泵技术将会因其优越的性能受到更多的消费者青睐。
随着低温热泵技术的不断创新和发展,其技术性能将会不断提升,应用范围将会不断扩大。
未来,低温热泵技术有望应用于更多的领域,如工业制冷、农业温室大棚供热、医疗卫生领域等,进一步拓展低温热泵技术的市场规模。
压缩机喷气增焓的工作原理和计算1. 什么是压缩机喷气增焓?说到压缩机喷气增焓,很多人可能会皱眉头,心想:“这是什么鬼?”其实,它就是一种把气体压缩的过程中,利用喷气的方式增加能量的技巧。
听起来高深,其实也不难理解。
想象一下,我们在夏天用喷雾瓶喷水,水珠在空气中飞舞,瞬间就能感受到凉爽。
同样的道理,压缩机也在努力让气体变得更热,变得更有力量。
1.1 原理解析那么,压缩机喷气增焓到底是怎么工作的呢?简单来说,它通过将气体压缩,提高气体的压力和温度。
然后,再用喷射的方式把外部的能量注入进来,进一步提高气体的焓值。
这个焓值可不是随便说说的,它直接关系到我们能不能把热量有效地转移出去。
就像我们吃东西,要把能量消化吸收,压缩机也是在不断地把能量转化。
1.2 计算方法如果说原理让人觉得抽象,那么计算就更让人犯愁了!别担心,其实计算也没那么复杂。
首先,我们需要知道一些基本参数,比如气体的初始压力、温度以及喷气的速度等等。
然后,通过一些公式,把这些数据代入进去,就能得到我们想要的焓值了。
对了,这里有个小技巧,记得用好气体的状态方程,这样可以让你的计算更加准确。
就像我们打游戏,选对角色技能才能赢得胜利。
2. 应用场景说到压缩机喷气增焓的应用,那可真是无处不在。
比如,空调就是一个典型的例子。
夏天来了,室外热得像蒸笼,但在空调里却是凉爽无比。
这个过程就是靠压缩机喷气增焓来实现的。
它把室外的热气吸收,然后经过一系列的压缩、冷却,最终把冷空气送到我们的房间里。
想想看,真是让人倍感幸福!2.1 工业领域的运用除了空调,压缩机喷气增焓在工业领域也有广泛的应用。
比如,石油化工行业,那里可是个“大玩家”。
在石油提炼的过程中,压缩机就像是工厂的“动力源泉”,把原料通过压缩和加热处理,最终变成我们日常使用的各种石油产品。
这就像是魔法,让原本毫无价值的原料,经过压缩的“魔法”后,变得金光闪闪,人人争抢。
2.2 环境影响当然,压缩机喷气增焓的使用也要考虑环境影响。
压缩机喷气增焓技术有何优势喷气增焓压缩机是采用两级节流中间喷气技术,采用闪蒸器进行气液分离,实现增焓效果。
它通过中低压时边压缩边喷气混合冷却,然后高压时正常压缩,提高压缩机排气量,达到低温环境下提升制热能力的目的。
喷气增焓压缩机是谷轮提出,广泛用在涡旋式压缩机上,应美芝突破了结构的限制,喷气增焓也应用在旋转式压缩机上。
1、节能高效所有型号制冷平均能效比为3.58,所有型号制热平均能效比为4.32,所有型号冷热平均能效比为3.95,是业界最高水准。
这是因为采用了先进的技术——喷气增焓系统、高效换热器技术、高效的风扇电机、优化的风罩设计等技术。
在制冷和制热时的运行费用大大降低。
2、严寒下性能跃升安全可靠喷气增焓系列产品实现了-25℃~29℃内制热运转,通过喷气增焓增大了压缩机在严寒下的制热能力,-15℃下制热能力提高近20%-50%,引领多连线进入“强冷热”时代。
当室外温度很低时,室外机热交换能力下降,压缩机正常回气口的回气量减少,压缩机功率降低,不能发挥最好效果。
但通过中间压力回气喷射口补充制冷气体,从而增加压缩机排气量,室内机热交换器制热的回圈制冷剂量增加,实现制热量增加。
因此更加适用于寒冷地区。
在- 25℃ 时的正常工作,保证了严寒地区冬季的供暖需求。
与集中供暖系统按时段供热不同,24小时持续供暖能保证室内温暖如春。
先进的控制系统确保室内温度控制在+/- 0.5℃。
基于数码涡旋压缩机技术的可靠平台,使得压缩机的故障率小于 0.005%,确保了全年的可靠运行。
整个系统无需热水管道, 不会发生水损事故。
3、控制简捷功能强大多台主机组合成多种模组,通过电脑实现参数设定、空调状态查询等功能,达到降低行费用,实现空调自动管理,让控制更加简单。
4、健康环保系统运行时不需要对电源频率进行改变,压缩机只是简单的负载和卸载的机械运动,不会产生干扰性电磁波造成电源污染及辐射污染而影响其他设备正常运作,不会对人体产生电磁辐射,而变频空调在频率转换过程中产生的高次谐波,无论对人体还是对精密仪器都是非常有害的。
喷气增焓系统在泳池热泵上的研究与应用摘要热泵是一种高效清洁的采暖技术,但系统在低温工况下会因压比过大,导致制热量衰减,甚至出现排气温度过高、压缩机烧毁等可靠性问题,目前已成为阻碍热泵推广的关键问题。
本文以此为基础,提出一种应用喷气增焓技术的泳池热泵,研究闪发器前节流系统的低温制热性能,确认相对补气量对制热性能和排气的作用。
研究表明:在满足排气温度要求的同时,喷气增焓能有效提高低温制热性能,为后续产品的系统升级提供了思路,将其更好的推广到低温、寒冷地区。
关键词喷气增焓;准二级压缩技术;闪发器Research and application of jet enthalpy increasing system in swimming pool heat pumpShao Yuqi Liang Yongchao Jia Meiqi Yuan Wenzhao Chen Chao(Guangdong TCL Intelligent Heating & Ventilating Equipment Co., Ltd.)ABSTRACT Heat pump is an efficient and clean heating technology. However, under low-temperature conditions, the pressure ratio of the system is too large, resulting in attenuation of heating capacity, and even reliability problems such as excessive exhaust temperature and compressor burnout. This has now become a hindrance to the use of heat pumps. key issues in promotion. Based on this, this paper proposes a swimming pool heat pump using jet enthalpy increasing technology, studies the low-temperature heating performance of the throttling system in front of the flasher, and confirms the effect of relativeair supply on heating performance and exhaust. Research shows thatwhile meeting exhaust temperature requirements, jet enthalpy can effectively improve low-temperature heating performance, providingideas for system upgrades of subsequent products and better promoting them to low-temperature and cold areas.KEY WORDS jet enthalpy increase; quasi-two-stage compression technology; flash generator随着全球双碳政策的推进落实,传统供暖正迅速被清洁供暖技术取代,热泵作为清洁供暖技术中的重点,受到的关注也日益提高。
喷⽓增焓(EVI)空调、热泵系统应⽤设计概要(20150623)R1 2015年6⽉喷⽓增焓(EVI)空调、热泵系统应⽤设计概要⽬录内容页内容页简介 (2)喷⽓增焓(EVI)⼯作原理 (2)运⾏范围 (3)系统布置⽅式 (3)下游取液 (3)上游取液 (4)经济器热交换器的回路设计 (4)系统设计指导 (4)经济器热交换器的选型 (5)管路设计 (6)经济器膨胀阀的选型 (6)蒸发器膨胀阀的选型 (6)喷射回路的关闭 (7)排⽓温度的控制 (7)化霜 (7)低压保护设置 (7)EVI系统推荐的选型 (7)简介喷⽓增焓(EVI)技术有助于提升系统的能⼒和能效,并且能有效改善⾼压缩⽐⼯况下排⽓温度过⾼的情况,拓展低温制热的运⾏范围。
与同排量的普通压缩机系统相⽐,具有经济器的EVI压缩机系统带来的好处如下:?能⼒的提升 – 能⼒的提升来⾃于系统蒸发器进、出⼝焓差的增加,⽽不是靠制冷剂质量流量的提⾼。
能效的提升 – 能效的提升得益于能⼒增加对能效的影响⼤于功率增加的影响。
运⾏范围的拓展 – 准⼆级压缩过程,中间冷却,降低排⽓温度。
本指南主要介绍EVI系统的喷⽓增焓(EVI)⾕轮涡旋压缩机空调、热泵系统设计指导。
除了运⾏范围不同,EVI涡旋压缩机和普通压缩机的特点、使⽤注意事项等均相同。
喷⽓增焓(EVI)⼯作原理⾕轮EVI 涡旋压缩机除了吸⽓⼝和排⽓⼝以外,还具有⼀个喷射⼝,⽤于带经济器的系统。
图1 显⽰了⼀个经济器过冷设计的系统,在压焓图中解释了能⼒提升的原理,以及随之⽽来的能效提升。
并且能⼒、能效提升的幅度将随着压缩⽐的增加⽽增加。
在图1中的系统采⽤了⼀个换热器(H/X)作为经济器,⽤于提⾼制冷剂进蒸发器之前的过冷度。
如前所述,过冷度的提⾼带来系统能⼒的增加。
在实现制冷剂过冷的过程中,⼀⼩部分制冷剂在经济器换热器(H/X)中蒸发,再进⼊涡旋压缩机涡旋盘,与中压腔的制冷剂进⾏混合,然后共同压缩⾄排⽓压⼒。
