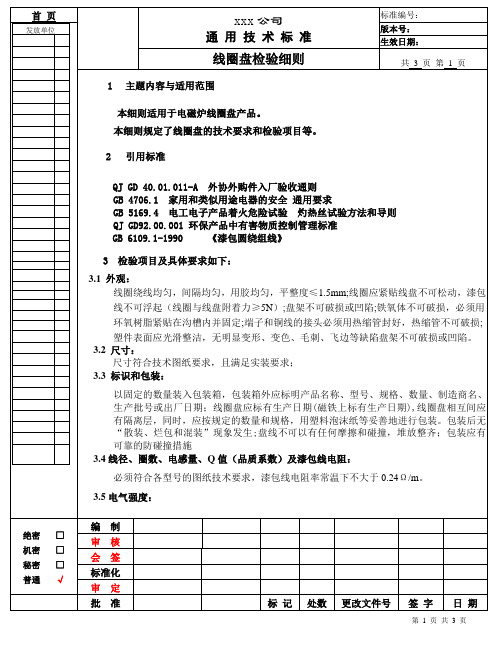

线圈盘工作特点

电磁加热器结构和工作原理电磁加热器是一种利用电磁感应原理将电能转化为热能的设备。

它由电源、电磁线圈和加热体等组成。

在工作过程中，电源提供电能，经过电磁线圈产生磁场，进而感应加热体内部的涡流，使其发热。

一、结构电磁加热器的结构主要包括以下几个部份：1. 电源：电磁加热器通常采用交流电源，可以是单相或者三相交流电源。

电源的电压和频率根据具体的应用需求进行选择。

2. 电磁线圈：电磁线圈是电磁加热器的核心部件，它由导电材料制成，通常采用铜线或者铝线。

电磁线圈通常分为主线圈和辅助线圈，主线圈负责产生磁场，辅助线圈用于调节磁场的强度和分布。

3. 加热体：加热体是电磁加热器中的加热元件，它通常由导电材料制成，如铜、铝等。

加热体的形状和尺寸根据具体的加热需求进行设计。

常见的加热体形状有盘状、圆柱状、管状等。

4. 冷却系统：由于电磁加热器在工作过程中会产生大量的热量，因此需要设置冷却系统来散热。

冷却系统通常包括散热风扇、散热片、水冷却装置等。

二、工作原理电磁加热器的工作原理是基于电磁感应现象。

当电源通电时，电磁线圈中会产生交变磁场。

这个交变磁场会穿透加热体，产生涡流。

涡流在加热体内部产生阻力，从而使加热体发热。

具体来说，电磁加热器的工作过程可以分为以下几个步骤：1. 电源通电：将电源接通，电流通过电磁线圈，产生交变磁场。

2. 磁场穿透：交变磁场穿透加热体，产生涡流。

3. 涡流发热：涡流在加热体内部产生阻力，转化为热能，使加热体发热。

4. 散热：加热体发热后，需要通过冷却系统进行散热，保持加热器的正常工作温度。

三、应用领域电磁加热器由于其高效、节能、环保等特点，被广泛应用于各个领域。

以下是一些常见的应用领域：1. 工业加热：电磁加热器可以用于金属加热、塑料加热、玻璃加热等工业加热领域。

例如，用于金属熔炼、玻璃创造等。

2. 食品加热：电磁加热器可以用于食品加热、烹饪等领域。

例如，用于食品加热、蒸煮、烘焙等。

3. 医疗器械：电磁加热器可以用于医疗器械的加热、消毒等领域。

手工绕线圈的操作方法
手工绕线圈的操作方法如下：
1. 准备工具：线圈骨架、线盘、镊子、剪刀和线缆。

2. 准备线圈骨架。

选择合适的线圈骨架，根据需要确定骨架的大小和形状。

3. 将线圈盘固定在线圈骨架上。

将线圈盘放在骨架上，使用剪刀或镊子将盘和骨架固定在一起。

4. 将线缆固定在线圈盘上。

将一段线缆从线圈骨架的一个端口穿过线圈盘的中央孔，然后将线缆固定在线圈盘上的一个刻度线上。

5. 开始绕线圈。

将线缆从固定点开始绕在线圈盘上，保持线圈整齐紧密，不要让线缆重叠，也不要使线圈太松松散。

6. 完成线圈。

当线圈绕到需要的长度时，在另一个刻度线处将线缆固定。

然后使用剪刀或钳子剪断线缆，留下一些余量，使线圈上下端都有足够的线缆。

7. 将线圈取出。

将线圈盘从线圈骨架上取出，并将线圈从盘上取下。

最后，使用镊子修整线圈两端的线缆，使其垂直和对齐。

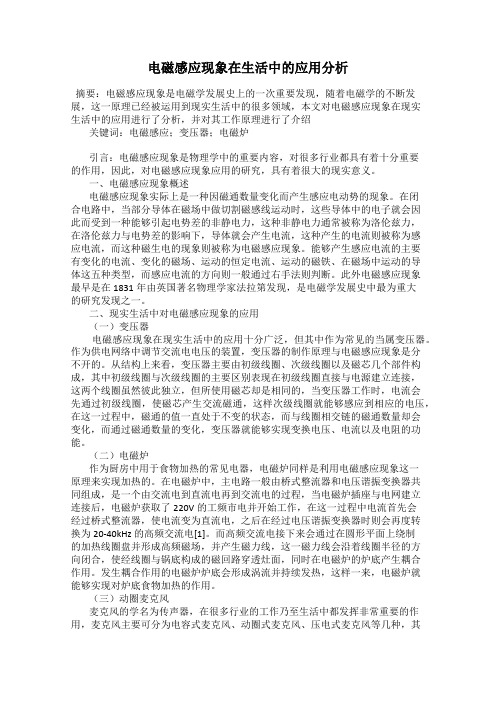

电磁感应现象在生活中的应用分析摘要：电磁感应现象是电磁学发展史上的一次重要发现，随着电磁学的不断发展，这一原理已经被运用到现实生活中的很多领域，本文对电磁感应现象在现实生活中的应用进行了分析，并对其工作原理进行了介绍关键词：电磁感应；变压器；电磁炉引言：电磁感应现象是物理学中的重要内容，对很多行业都具有着十分重要的作用，因此，对电磁感应现象应用的研究，具有着很大的现实意义。

一、电磁感应现象概述电磁感应现象实际上是一种因磁通数量变化而产生感应电动势的现象。

在闭合电路中，当部分导体在磁场中做切割磁感线运动时，这些导体中的电子就会因此而受到一种能够引起电势差的非静电力，这种非静电力通常被称为洛伦兹力，在洛伦兹力与电势差的影响下，导体就会产生电流，这种产生的电流则被称为感应电流，而这种磁生电的现象则被称为电磁感应现象。

能够产生感应电流的主要有变化的电流、变化的磁场、运动的恒定电流、运动的磁铁、在磁场中运动的导体这五种类型，而感应电流的方向则一般通过右手法则判断。

此外电磁感应现象最早是在1831年由英国著名物理学家法拉第发现，是电磁学发展史中最为重大的研究发现之一。

二、现实生活中对电磁感应现象的应用（一）变压器电磁感应现象在现实生活中的应用十分广泛，但其中作为常见的当属变压器。

作为供电网络中调节交流电电压的装置，变压器的制作原理与电磁感应现象是分不开的。

从结构上来看，变压器主要由初级线圈、次级线圈以及磁芯几个部件构成，其中初级线圈与次级线圈的主要区别表现在初级线圈直接与电源建立连接，这两个线圈虽然彼此独立，但所使用磁芯却是相同的，当变压器工作时，电流会先通过初级线圈，使磁芯产生交流磁通，这样次级线圈就能够感应到相应的电压，在这一过程中，磁通的值一直处于不变的状态，而与线圈相交链的磁通数量却会变化，而通过磁通数量的变化，变压器就能够实现变换电压、电流以及电阻的功能。

（二）电磁炉作为厨房中用于食物加热的常见电器，电磁炉同样是利用电磁感应现象这一原理来实现加热的。

电磁炉说明文电磁炉说明文 1电磁炉（Electromagnetic furnace）作为厨具市场的一种新型灶具，打破了传统的明火烹调方式采用磁场感应电流（又称为涡流）的加热原理。

通过电子线路板组成部分产生交变磁场。

当用含铁质锅具底部放置炉面时，锅具即切割交变磁力线而在锅具底部金属部分产生交变的电流（即涡流），涡流使锅具铁原子高速无规则运动，原子互相碰撞、摩擦而产生热能（故：电磁炉煮食的热源来自于锅具底部而不是电磁炉本身发热传导给锅具，所以热效率要比所有炊具的效率均高出近1倍）使器具本身自行高速发热，用来加热和烹饪食物，从而达到煮食的目的。

具有升温快、热效率高、无明火、无烟尘、无有害气体、对周围环境不产生热辐射、体积小巧、安全性好和外观美观等优点，能完成家庭的绝大多数烹饪任务。

因此，在电磁炉较普及的一些国家里，人们誉之为“烹饪之神”和“绿色炉具”。

工作过程]由于电磁炉是由锅底直接感应磁场产生涡流来产生热量的，因此应该选择对磁敏感的铁来作为炊具，由于铁对磁场的吸收充分、屏蔽效果也非常好，这样减少了很多的磁辐射，所以铁锅比其他任何材质的炊具也都更加安全。

此外，铁是对人体健康有益的物质，也是人体长期需要摄取的必要元素。

电磁炉辐射危害。

电磁炉的美中不足是，在工作时线圈盘产生的电磁场除了给锅具加热外，还有一部分会从电磁炉体内和锅体向往泄放，而产生人们所说的外泄电磁辐射。

超标的电磁辐射危害人体健康早已是科学定论，为此专家提示人们在使用电磁炉时要远离电磁炉半米以上距离电磁炉说明文 2今年秋天，煤气的价钱涨得特别高。

妈妈就从商店里买回了一个电磁炉。

回到家，我们拆开包装，拿出了电磁炉。

只见它是个一尺见方大小的东西，大约一寸来厚吧，上面是一块黑得发亮的磁板，前方是布满了按键的控制板。

如果它薄一点，你准以为是一台DVD呢！我打开说明书，了解电磁炉的使用方法。

原来，电磁炉是根据电磁场的原理加热的。

它的功率有1900瓦，哇，太耗电了吧，比一台空调还厉害呢！后来我又知道，用它烧一个菜只要3分钟。

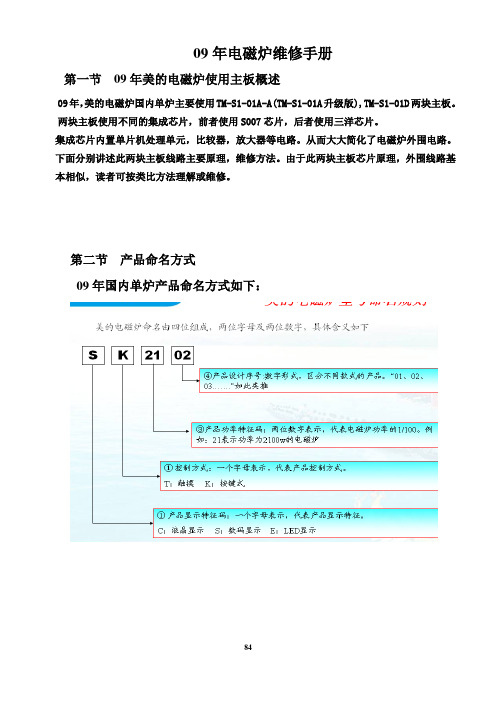

09年电磁炉维修手册第一节09年美的电磁炉使用主板概述09年，美的电磁炉国内单炉主要使用TM-S1-01A-A(TM-S1-01A升级版),TM-S1-01D两块主板。

两块主板使用不同的集成芯片，前者使用S007芯片，后者使用三洋芯片。

集成芯片内置单片机处理单元，比较器，放大器等电路。

从而大大简化了电磁炉外围电路。

下面分别讲述此两块主板线路主要原理，维修方法。

由于此两块主板芯片原理，外围线路基本相似，读者可按类比方法理解或维修。

第二节产品命名方式09年国内单炉产品命名方式如下：第三节电磁炉产品爆炸图一、电磁炉的结构分析电磁炉的立体结构分析图电磁炉的结构相对来说较简单，主要由：塑料外壳、陶瓷面板、电控系统、散热系统等构成。

如下图：⑴、塑料面盖和塑料底座构成了电磁炉的塑料外壳。

⑵、陶瓷面板就是电磁炉上的微晶玻璃板。

⑶、电控系统主要由主电路板、显示板、线圈盘等组件构成。

⑷、散热系统由散热风机、温度传感器、电路板散热片等组成。

电磁炉的整体结构图第四节 电磁炉工作原理微晶面板塑料底座主电路板显 示 板线 圈 盘塑料面盖风 机一、电磁炉工作原理1、电磁炉的加热原理电磁炉主要是利用电磁感应原理将电能转换为热能的厨房电器。

当电磁炉在正常工作时，由整流电路将50Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压。

电磁炉线圈盘上就会产生交变磁场，磁力线就会在锅具底部反复切割变化，使锅具底部产生环状电流（涡流），并利用无数的小涡流高速振荡铁分子，致使器皿本身自行高速发热，然后通过热量传递原理，使器皿加热盛装在其内的东西。

这种振荡生热的加热方式，能减少热量传递的中间环节，大大提高制热效率。

电磁炉是应用高频感应涡流生热的原理设计制造的，它保持并大大优于一般热源炉的烹饪功能，有“烹饪之神”的美誉。

2、电磁炉电控部分工作原理3、电磁炉工作流程：4、美的电磁炉电气性能参数5、电磁炉各种功能控制原理目前，电磁炉行业里各大品牌厂家的产品，一般就产品功能设计来说都各有特色，自成一家。

第一章电磁炉的工作原理1、电磁炉的工作原理概述当电磁炉在正常工作时，电磁炉线盘上的线圈产生的交变磁场在锅具底部反复切割变化使锅具底部产生环状电流（涡流），并利用小电阻大电流的短路热效应产生热量。

2、PD16电磁炉电原理图3、PD16电磁炉的工作方框图第二章电磁炉主要部件功能1、陶瓷板：进口高级耐热晶化陶瓷板。

2、高压主基板：构成主电流回路。

3、低压主基板：电脑控制功能。

4、LED线路板：显示工作状态和传递操作指令。

5、线盘：将高频交变电流转换成交变磁场（PAN）。

6、风扇组件：散热辅助元件（FAN）。

7、IGBT：通过低电流信号、控制大电流的通断（IGBT）。

8、桥式整流块：将交流电源转换为直流电源（BD101）。

9、热敏电阻件：将热量信号传递到控制电路。

10、热开关组件：感应IGBT工作温度，从而保护IGBT由于过热损坏。

第三章电磁炉集成块功能1、C80C49-143A：中央处理器集成快（Ic1）。

2、SN7407N：高压输出缓冲器/驱动器（Ic2）。

3、HD74LS145：四—十线译码器/驱动器（Ic4）。

4、LM339：低功耗、低失调电压比较器（Ic5、IC6）。

5、TA8316S：驱动器（Ic3）。

第四章电磁炉的工作原理（PD16）电磁炉220v工频交流由ACIN插口接入，通过保险丝F101防止内部电路的过载及短路。

V A为并联压敏电路，防止外部供电电压过高，往往为烧毁自身来保护后级电路的安全。

C101为滤波电容，容量为2UF。

C101后级为大功率桥式整流块，可将前级的220v工频交流电整流为脉动直流电，脉动直流电通过扼流圈和C102的平滑滤波，将相对平稳的直流电供向下级PAN电磁线盘，PAN 线盘与C103振荡电容组成LC振荡电路，从而在线盘上产生交变磁场。

PAN电磁线盘的后级为T102电流取样变压器，通过T102次级将电流信号传递给电压比较器LM339进行检测。

T102的后级为高压保护二极D，作用为保护IGBT，防止反向高压击穿IGBT。

电磁炉电子元器件介绍 电磁炉是目前新兴的功率较大的厨房电器，早期生产的电磁炉的功率一般在１５００Ｗ左右，现在生产的电磁炉，其单炉灶的功率达到２１００～２２００Ｗ，其耗电量甚至超过一般家用空调器的耗电量，例如一台海尔ＫＦＲｄ－３５Ｗ／Ｃ家用空调器的最大输入功率（带电辅加热）为１５５０Ｗ。

因此，电磁炉的工作电流较大，其工作的频率也比一般家用厨房电器的工作频率要高，从而决定了电磁炉与其他家用电器相比，对部分元器件的性能要求也较高，有的元器件也比较特殊。

本章主要介绍电磁炉中使用的功能特殊、性能要求高的部分元器件，如ＩＧＢＴ、电源滤波电容及高频谐振电容等。

通过本章对有关元器件的介绍，可以让读者对电磁炉的工作原理和电路结构有更进一步的了解。

２．１ 功率开关管——ＩＧＢＴ ２．１．１ ＩＧＢＴ介绍 在电磁炉电路中，功率开关管是一个非常重要的功率器件。

就像电冰箱中的压缩机是电冰箱的“心脏”一样，可以毫不夸张地说，电磁炉中的功率开关管就是电磁炉的“心脏”。

在实际维修过程中，功率开关管的故障率是最高的。

由于功率开关管承担着电磁炉整机的功率输出，其性能的优劣及参数选择是否合适直接关系到电磁炉是否能够长期稳定工作。

电磁炉正常工作时，功率开关管处于高频率的导通和截止状态。

当功率开关管导通时，２２０Ｖ交流市电经桥式整流器整流后获得约＋３１０Ｖ电压，经加热线圈盘、功率开关管的集电极、功率开关管的发射极、电源的负极（地）构成回路，电源以大电流给加热线圈盘充电，将电能转化为加热线圈盘中的电磁能。

经过理论计算及实际测试，此时加在功率开关管上的直流电压约为２５０Ｖ，而当功率开关管截止时，加在其集电极与发射极之间的电压超过１１００Ｖ，流过功率开关管的平均电流大约为１０Ａ（根据输出功率不同而不同）。

由于电磁炉在正常工作时，功率开关管处于高频率的导通与截止状态，实际流过功率开关管的瞬时电流为２０～４０Ａ。

如此大的工作电流和反峰电压，什么样的开关管才可以稳定、可靠地工作呢？普通的ＭＯＳ（Ｍｅｔａｌ　Ｏｘｉｄｅ　Ｓｅｍｉｃｏｎｄｕｃｔｏｒ，金属氧化物半导体）场效应晶体管，虽然其所需要的驱动电压比较低，但当其处于高反峰电压、大电流工作状态长期工作时，由于其内部导通电阻比较大，自身发热比较严重，难以长期稳定地工作；而大功率的达林顿管，虽然可以长时间在高电压、大电流状态下工作，但其所需要的驱动电流又比较大。

电磁炉万能电路板工作原理 由于电磁炉品牌众多，不少杂牌电磁炉的市场占有量也很大。

这些电磁炉一旦损坏后，尤其是单片机损坏后很难修复，有些配件也不容易买到，整个电磁炉就基本报废了。

目前在电子市场上出现了电磁炉通用电路板，也称万能电路板。

这种电路板结构简单，体积小，大线圈盘和小线圈盘可以通过跳线转换使用，＋１８Ｖ和＋１２Ｖ风扇电机电压可选，价格也相对较低，很有市场。

本节介绍一款标注为精彩科技的电磁炉万能电路板的工作原理。

１．整机电路工作原理介绍 该款电磁炉万能电路板电路原理图见本书附录Ｅ。

当电磁炉接通电源后，产生＋１８Ｖ、＋１２Ｖ和＋５Ｖ直流电压，单片机电路复位，各单元电路进入待机状态。

按下开机键后，单片机的２０脚关机端口输出低电平，使电压比较器Ｕ３Ｃ进入工作状态；１９脚开机端口翻转为低电平，使ＩＧＢＴ进入初次导通状态，然后经同步电路和锯齿波电路的作用，使加热线圈盘与高频谐振电容Ｃ３形成高频振荡（详见下文开机电路工作原理分析）。

电磁炉调节在不同功率挡位时，经电流互感器反馈回单片机２４脚的电压值不同，单片机自动输出与所调节功率相应的脉宽调制电压信号ＰＷＭ的占空比。

另外，各辅助单元电路也进入工作状态。

当再次按下开机（开、关共用一按键）键后，单片机的２０脚输出高电平，同时２８脚停止输出脉宽调制电压信号ＰＷＭ，将电压比较器Ｕ３Ｃ的⑩脚（反相输入端）的电平强制提高，Ｕ３Ｃ１１脚（同相输入端）的电平拉低，从而使ＩＧＢＴ截止，电磁炉停止工作。

２．单元电路工作原理分析 （１）低压直流电源电路工作原理 该款电路板的低压直流电源电路以开关集成电路ＶＩＰｅｒ１２Ａ（见第２章相关内容）为核心，外围配以很少的分立元器件，电路很简洁，工作电压范围宽，在很多品牌的电磁炉中均有应用。

电路如图４－５－１所示。

具体工作原理是： ２２０Ｖ交流电压经二极管Ｄ１、Ｄ２及整流桥堆ＢＲ１中的两只负极二极管整流后，获得的脉动电压经隔离二极管Ｄ３、电容Ｃ１２滤波后，加至开关变压器Ｔ１初级的一端，另一端接开关电源集成电路Ｕ１的⑤、⑥、⑦、⑧脚。
