protel99se教程
1. 简介
Protel 99 SE是一款常用的电路设计软件，它提供了强大的功能和广泛的应用领域，适用于电子工程师、PCB设计师和电子爱好者等相关人员。本教程将介绍Protel 99 SE的基本操作，帮助初学者上手使用该软件。
2. 安装与配置
2.1 下载与安装
首先，我们需要从官方网站下载Protel 99 SE的安装包，并进行安装。按照安装向导的提示一步一步完成安装过程即可。
2.2 配置工作环境
安装完成后，我们需要进行一些基本的配置工作。首先，打开Protel 99 SE软件，进入“设置”菜单，选择“首选项”。在首选项窗口中，我们可以进行各种设置，如工作界面的颜色、单位设置、快捷键等。根据自己的需求进行相应的配置，配置完成后点击“确定”保存。 未知驱动探索，专注成就专业
2
3. 工程文件的创建与管理
3.1 创建新工程
在Protel 99 SE中，我们可以创建一个新的工程来进行电路设计。点击菜单中的“文件”，选择“新建”，然后选择“工程”。在工程设置中，可以设置工程的名称、存储路径等信息。配置完成后点击“确定”，一个新的工程就创建成功了。
3.2 添加电路图
在一个工程中，我们可以添加多个电路图，并进行相应的设计。在工程管理栏中，可以看到当前工程的所有电路图。通过右键菜单可以进行新增、打开、关闭、保存等操作。
3.3 导入和导出工程
除了创建新工程，我们还可以导入和导出已有的工程文件。在菜单中选择“文件”，点击“导入”或者“导出”选项，选择对应的文件格式和路径即可完成相应的操作。 未知驱动探索，专注成就专业
3
4. 电路设计与编辑
4.1 绘制电路图
在Protel 99 SE中，我们可以通过拖拽元件、连接线来绘制电路图。在左侧的元件库中选择需要使用的元件，并拖拽到电路图编辑区域。通过鼠标左键点击、拖拽可以自由连接元件，形成电路连接。

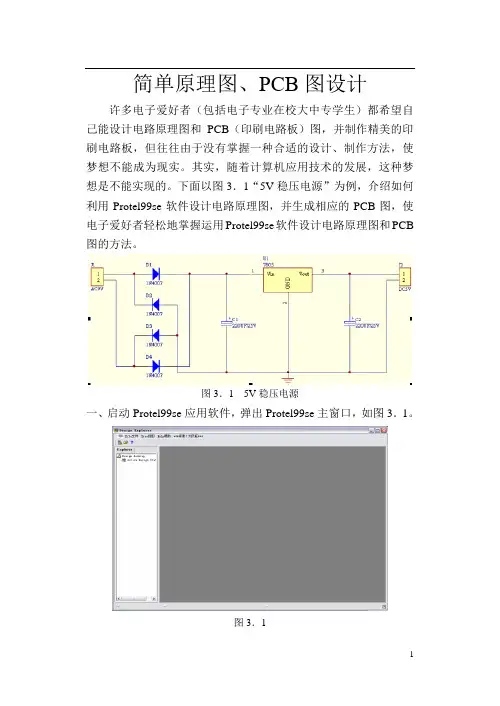

1 简单原理图、PCB图设计
许多电子爱好者（包括电子专业在校大中专学生）都希望自己能设计电路原理图和PCB（印刷电路板）图，并制作精美的印刷电路板，但往往由于没有掌握一种合适的设计、制作方法，使梦想不能成为现实。其实，随着计算机应用技术的发展，这种梦想是不能实现的。下面以图3．1“5V稳压电源”为例，介绍如何利用Protel99se软件设计电路原理图，并生成相应的PCB图，使电子爱好者轻松地掌握运用Protel99se软件设计电路原理图和PCB图的方法。
图3．1 5V稳压电源
一、启动Protel99se应用软件，弹出Protel99se主窗口，如图3．1。
图3．1
2 二、创建名为“5V稳压电源.ddb”设计数据库，将所有“5V稳压电源”的文件，包括电路原理图、PCB图及其它相关文件都保存在这个设计数据库中。具体操作步骤如下：
1．如图3．2，依次点击Protel99se主窗口的File（文件）/New（新建）菜单。
图3．2
2．执行Fil（文件）e/New（新建）命令后，弹出图3．3“新建设计数据库”对话框。
图3．3 新建设计数据对话框
3 3．将Database File Name（数据库文件名）文本框中的文件名改为“5V稳压电源．ddb”，如图3．4。
图3．4
“新建设计数据库”对话框除Location（位置）选项卡外，还有Password（密码）选项卡。我们可以利用这个选项卡为所设计的电路原理图和PCB图等文件设置一个密码，毕竟技术性的东西具有一定的保密性。给文件设置密码后，只有掌握密码的人才能打开并阅读文件，其他人员是无能为力的。
4．点击（浏览）按钮，弹出图3．5“另存文件”对话框。
图3．5 另存文件
4 5．点击“保存在（I）：”下拉列表框中的按钮，在弹出的下拉列表中单击选中文件保存的盘符（如G：），如图3．6。
图3．6
6．点击按钮，把“5V稳压电源．Ddb”保存在G盘中，如图3．7。
-!

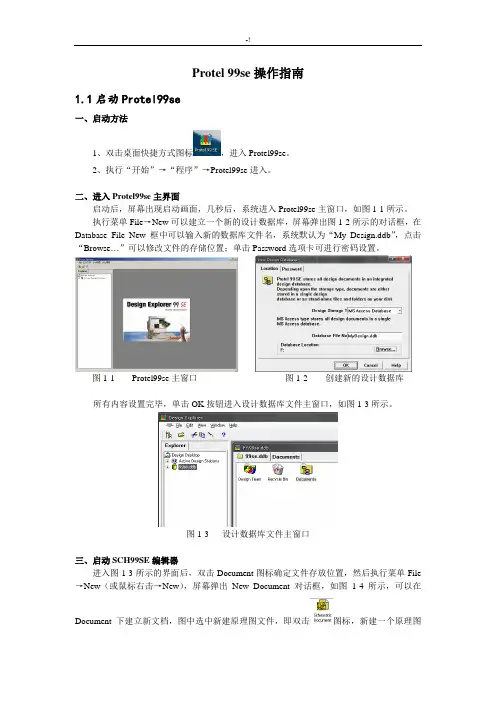

Protel 99se操作指南
1.1启动Protel99se
一、启动方法
1、双击桌面快捷方式图标，进入Protel99se。
2、执行“开始”→“程序”→Protel99se进入。
二、进入Protel99se主界面
启动后，屏幕出现启动画面，几秒后，系统进入Protel99se主窗口，如图1-1所示。
执行菜单File→New可以建立一个新的设计数据库，屏幕弹出图1-2所示的对话框，在Database File New 框中可以输入新的数据库文件名，系统默认为“My Design.ddb”，点击“Browse…”可以修改文件的存储位置；单击Password选项卡可进行密码设置。
图1-1 Protel99se主窗口 图1-2
创建新的设计数据库
所有内容设置完毕，单击OK按钮进入设计数据库文件主窗口，如图1-3所示。
图1-3 设计数据库文件主窗口
三、启动SCH99SE编辑器
进入图1-3所示的界面后，双击Document图标确定文件存放位置，然后执行菜单File→New（或鼠标右击→New），屏幕弹出New Document对话框，如图1-4所示，可以在Document下建立新文档，图中选中新建原理图文件，即双击图标，新建一个原理图-!
文件，如图1-5所示，系统默认原理图文件名为Sheet1，此时可以直接修改原理图文件名，图中改为AMD。
图1-4 新建文件对话框 图1-5
新建原理图文件
双击原理图文件图标，系统进入原理图编辑器。
（用相同的方法新建印制板等文件）。
印制板文件，印制板库文件，原理图库文件。
四、原理图编辑器
图1-6所示为原理图编辑器，包括主菜单、主工具栏、设计管理器、工作窗口、状态栏等。
图1-6 原理图编辑器
-!
1.2绘制原理图

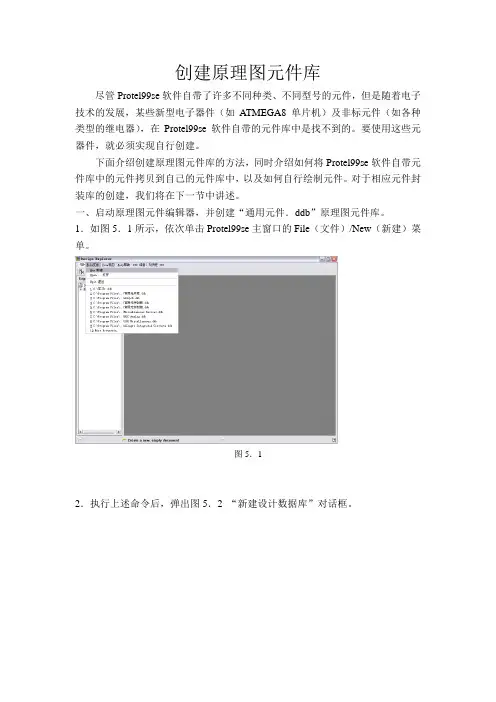

创建原理图元件库
尽管Protel99se软件自带了许多不同种类、不同型号的元件，但是随着电子技术的发展，某些新型电子器件（如ATMEGA8单片机）及非标元件（如各种类型的继电器），在Protel99se软件自带的元件库中是找不到的。要使用这些元器件，就必须实现自行创建。
下面介绍创建原理图元件库的方法，同时介绍如何将Protel99se软件自带元件库中的元件拷贝到自己的元件库中，以及如何自行绘制元件。对于相应元件封装库的创建，我们将在下一节中讲述。
一、启动原理图元件编辑器，并创建“通用元件．ddb”原理图元件库。
1．如图5．1所示，依次单击Protel99se主窗口的File（文件）/New（新建）菜单。
图5．1
2．执行上述命令后，弹出图5．2 “新建设计数据库”对话框。
图5．2 新建设计数据对话框
3．将Database File Name文本框中的文件名更改为“通用元件．ddb”，如图5．3。
图5．3
4．点击图5．3中的（浏览）按钮，弹出图5．4保存文件对话框。
图5．4
5．点击“保存在（I）：”下拉列表框中的按钮，将文件存储路径更改为/Program
File/Design Explorer99SE/Library/Sch，图5．5。
图5．5
6．点击按钮，就可一把“通用元件．ddb”保存在Sch文件夹中，如图5．6。
图5．6
注意：将自行创建的元件库保存在Sch文件夹中的主要目的是：使自行创建的元件库与Protel99se本身的元件库具有同等地位，
7．点击按钮，弹出图5．7窗口。
图5．7
8．双击图标，打开“通用元件．ddb”数据库文件夹，如图5．8。
图5．8
9．依次单击图5．8中的File/New菜单，弹出“选择文件类型”对话框，如图5．9。
图5．9 选择文件类型
10．双击图标，启动原理图元件编辑器，如图5．10。
图5．10
11．先将原理图库文件名改为“通用元件．lib”，然后双击图标，弹出图5．11所示编辑原理图元件窗口。
