起重量限制器常见故障及维修

起重量限制器的工作原理及在起重机械上的应用

随着数字化技术的突破性进展，特别是电子称重技术的进步，促进了起重机械机械化、自动化、集成化以及智能化的发展。由于工业生产规模不断扩大，生产效率日益提高，促使大型化、高速化和专用化的起重机械具有自动化、智能化和信息化的性能特征。现代称重技术的应用已使各种起重机械在作业环境内直接参与进行物料的装卸、运输、升降、分拣、堆垛、储存甚至配送，有时还能够对物料直接进行计量、识别、跟踪和管理等等。

目前，在起重机械上使用的称量装置按功能通常可分为电子吊秤和特殊称重装置两类。获得广泛使用的电子吊秤，相关说明较多，在此不加以阐述。特殊称重装置主要是指在起重机械上已经普遍使用的起重量限制器

一、起重量限制器

1．名词定义

起重量限制器是一种通过检测起吊重量防止起重机械处于超载作业险情的称重保护装置，也称为起重机超载限制器或起重机负荷限制器。

2．工作原理

称重传感器检测起吊重量，输出信号由放大器进行放大。放大后的信号送入称量控制仪表。称量控制仪表根据重量信号与“预报警”、“延时报警和控制”及“立即报警和控制” 三个基准重量信号设定值进行比较判别，输出相应的状态控制信号。三个基准重量信号设定值分别设定在额定载荷的90%、105%和130%。当起吊载荷重量达到额定载荷的90%时，称量控制仪表使蜂鸣器发出断续的鸣响。起重机起升的瞬间，由于起升加速力的作用，将会产生暂时的冲击载荷现象。为避免起升时的冲击载荷引起的瞬间假超载， 称量控制仪表具有延时判别功能。1～2秒钟的延时结束时，如果超载现象仍存在，则判定是真正的超载，称量控制仪表立即输出信号切断起重机的起升主回路，同时蜂鸣器长鸣。对超载信号的延迟，是在一定超载范围内进行判别的。如果超载大于额定载荷的130%时，则无论是实际超载还是冲击载荷引起的动载超载，称量控制仪表均输出信号切断起重机的起升主回路，同时发出声光报警，即立即报警控制。由于称量控制仪表输出信号只切断起重机的起升主回路，因此不会影响起升回路进行下降等机构的动作。

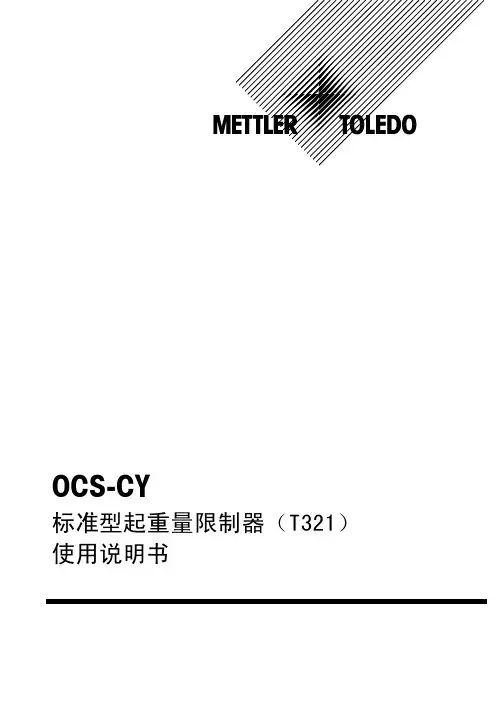

OCS-CY 标准型起重量限制器（T321） 使用说明书 1 本手册版权归梅特勒-托利多(常州)称重设备系统有限公司所有，未经许可不得翻印、修改或引用！ METTLER TOLEDO为梅特勒-托利多公司的注册商标！

警告 1、请专业人员调试、检测和维修系统。 2、请保持本设备良好接地。 注意 1、 严禁带电插拔。 2、 请先切断电源，再进行电气设备连接，检修。

警 告 1． 使用本产品前，必须仔细阅读本说明书，并严格按照本说明书的操作规程使用！否则可能造成人员伤害和设备损坏！ 2． 本产品属保护设备，应按说明书要求进行使用和定期安全检查！ METTLER TOLEDO保留修改本说明书的权利 2目 录 1 使用须知.................................................................................................................................................................3 2 安全操作提示.........................................................................................................................................................3 3 主要技术参数.........................................................................................................................................................4 3.1 产品规格的标注.....................................................................................................................................................4 3.2 主要技术参数.........................................................................................................................................................4 4 部件指南.................................................................................................................................................................5 4.1 系统构成示意图..............................................................................................................................................................................5 4.2 传感器（含轴承座）的外形及安装尺寸................................................................................................................................6 5 CraneMate T321仪表...............................................................................................................................................7 5.1 T321仪表概述..................................................................................................................................................................................7 5.2 T321仪表主要技术参数................................................................................................................................................................7 5.3 T321仪表主要功能.........................................................................................................................................................................7 5.4 安装注意............................................................................................................................................................................................7 5.5 电气接线............................................................................................................................................................................................8 5.5.1 电源线连接...........................................................................................................................................................8 5.5.2 系统接线图...........................................................................................................................................................8 6 系统安装.................................................................................................................................................................9 6.1 开箱检查............................................................................................................................................................................................9 6.2 电源准备............................................................................................................................................................................................9 6.3 安装步骤............................................................................................................................................................................................9 7 T321日常使用......................................................................................................................................................10 7.1 T321仪表上电................................................................................................................................................................................10 7.2 T321仪表显示......................................................................................................................................................10 7.3 T321仪表键盘................................................................................................................................................................................10 7.4 T321仪表操作................................................................................................................................................................................11 7.4.1 设置报警点..................................................................................................................................................................................12 7.4.2 设置起重机限制器的最大容量..............................................................................................................................................12 7.4.3 设置分度值..................................................................................................................................................................................13 7.4.4 标定................................................................................................................................................................................................13 7.4.5 线性标定.......................................................................................................................................................................................14 7.4.6 错误代码.......................................................................................................................................................................................15 8 维护和保养..........................................................................................................................................................16 8.1 常用维修工具......................................................................................................................................................16 8.2 日常清洁和维护............................................................................................................................................................................16

TCQ-A型起重量限制器

使

用

说

明

书

常州市常欣电子衡器有限公司

常州常欣起重物联科技有限公司

TCQ-A型起重量限制器快速使用指南

一、 概述 这款TCQ-A型起重量限制器，是专门针对欧式葫芦的结构设计的新型产品，直接安装于葫芦电器控制箱内。具备结构简单、体积小巧、互换性强、价格便宜和工作稳定等特点。本产品是根据GB12602-2020《起重机械超载保护装置》的相关要求设计生产的，产品通过内部大量测试，结果显示本产品符合国标要求。 二、 主要技术参数 1、综合精度：额定起重量的±5%以内（根据GB12602-2020）； 2、控制点：一组超载控制点输出，触点容量为AC250V/3A； 3、电源电压：AC380V±10%，50/60Hz； 4、环境温度：-20℃～60℃ 、≤95%RH； 5、传感器出线：3米四线耐高温屏蔽电缆； 6、传感器防护等级：IP65； 7、传感器过载能力：额定起重量的1.5倍以内； 8、系统线性度范围：额定起重量的1.2倍以内； 9、自检功能：控制仪表具备上电自检和传感器断线、虚接和未接自检功能。 三、 系统安装调试说明

传感器接入端子

仪表工作电源接入端子 超载控制输出端子 （一）、将传感器和控制仪表安装在规定位置后，用“一”字螺丝刀将传感器的出线按照（红→V+ 、黑→V- 、黄→IN+ 、蓝→IN-）和控制仪表传感器接入端子上的标志对应连接起来，另外传感器出线的屏蔽网接仪表安装螺丝上。 （二）、接入超载控制输出端子，超载控制点的J1和J2为超载的常闭点，J1和J3为超载的常开点。 （三）、接入仪表工作电源端子，务必正确接入仪表电源（AC380V）切勿接错。 （四）、上电后控制仪表会显示额定起重量2秒左右后进入正常称重显示界面，此时用户可以正常使用行车起吊重物，第一次起吊时如果发现起吊的重物和控制仪表上显示的结果相差较大，则需要对该控制仪表的零点和满值点进行重新标定（详见AA-2和AA-3部分的介绍）。 （五）、仪表按键定义说明： 设定SET： 键盘输入确认键； 位移MOVE： 键盘输入循环移位键； 上调UP： 键盘输入数字循环变大键； 下调DOWN： 键盘输入数字循环变小键。 （六）、仪表参数设定和标定 在正常称重状态下连续按三次以上“位移MOVE”键，紧接着再按一次“设定SET”键 ，仪表会显示 AA-0，此时可用“上调UP”、“下调DOWN”键来改变所要设置的操作，再按“设定SET”键便可进入所选择的操作，具体各操作定义如下所示： AA - 0 退出设定，返回正常状态； AA - 1 额定起重量设定（与超载报警有关）； AA - 2 系统零点标定； AA - 3 系统满值点标定； AA - 4 称重信号采样值显示； AA - 5 系统超载次数显示； AA-1: 额定起重量设定： 额定起重量在出厂时已经设置完成，通常使用时不得随意修改，如果需要修改需要密码验证通过后才能进入修改操作界面。此时通过“位移MOVE、上调UP、下调DOWN和设定SET”键进行修改设定。该值与超载报警有关，在额定起重量设定后，系统能根据国家标准自动算出超载报警值并以无源开关量的形式输出。 AA-2: 系统零点标定： 让葫芦钢丝绳处于微微松动的时候，在状态AA-2时按“设定SET”键，显示2秒左右重量零点采样值后，如回到AA-0状态表示完成零点标定。 AA-3：系统满值点标定： 当系统显示值与实际起吊重物重量不相符，但零点正确，则需要对系统进行满值点标定，在葫芦起吊额定起重量一半以上的重物稳定后，在状态AA-3状态下按“设定SET”键后出现“00.00”，此时用 “位移MOVE、上调UP和下调DOWN”键输入当前起吊的实际重量值，再按“设定SET”键确认。显示2秒重量满值点采样值后，如回到AA-0，说明正确完成满值点标定。如显示错误故障代码ERR，则说明称重信号变化太小，满值点标定失败。 AA-4：称重信号采样值显示： 通过按“设定SET”键进入该状态，仪表显示当前称重状态下的传感器输出信号值，当葫芦负载发生变化时，该值也应该随着变化，该值显示的范围应该在00.00~05.00之间。 AA-5：系统超载次数显示： 通过按“设定SET”键进入该状态，此时仪表显示系统总的超载次数，该超载次数不可清零，出厂的时候可能有几次测试超载次数显示。 四、 系统组成框图

最新范本,供参考！ 塔机常见故障分析与排除方法 塔机常见故障分析与排除

一、故障表现：起升电机只上升不下降

原因分析： 1、下降控制线路出现断路

2、下降接触器损坏

解决办法： 1、检查、紧固

2、更换接触器

二、故障表现：起升电机空载正常，负载时吊不起

原因分析： 1、塔机工作电源电压过低、电源线过长、截面积不够

2、重量、力矩限位动作

3、起升机构制动力调整过紧

4、电源压降太大或接线虚松

5、2倍率时滑轮组钢丝绳穿错

解决办法： 1、调整电源电压、更换电源线

2、起吊重物控制在塔机的额定其重量范围内

3、重新调整制动器

4、更换线路或检查各部接线

5、更改2倍率时滑轮组钢丝绳

三、故障表现：起升电机吊起重物停车后重物下滑

原因分析： 1、起升制动器调整过松、弹簧失效

2、制 动 器蹄片松动、磨损

3、制动轮磨损，有油污

解决办法 1、重新调 整制动器，更换簧

2、更换制动蹄片

3、更换制动轮，清洁油污

四、故障表现：起升电机只有低速，无高速

原因分析： 1、重量限位器误动作
