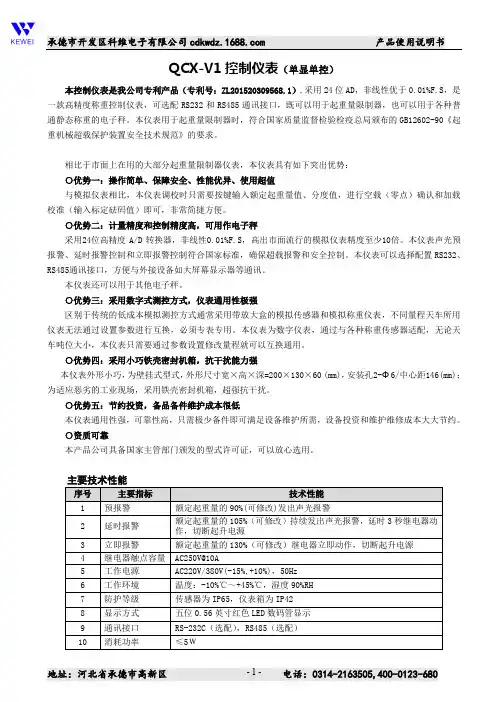

(完整版)QCX型起重量限制器使用说明书

QCX-2B型起重量限制器使用说明书一、概述：QCX-2B型起重量限制器是QCX-2型仪表改进的一种起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB6067.1-2011《起重机械安全规程》和GB/T3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品能符合实际使用要求，各项技术指标优于《GBl2602-90》的安全技术规范，深受广大用户欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行业评比中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量体系认证。

二、技术指标：1．适用范围：3.2～500t桥门式起重机2．动作误差：≤±3%(F.S)3. 综合显示误差：≤土5%(F.S)4．报警点的设定：①预报警点：额定起重量的90%②延时报警点：额定起重量的110%③立即报警点:额定起重量的130%5．延时报警时间：1～2秒6．传感器过载能力：1.5倍7．使用环境条件： -20℃～+60℃、90%RH8．电源电压：～220V±10% 50Hz(如用其他电源电压，用户订货时需注明)- 1 -9．继电器触点容量：～220V／380V 10A10．传感器防护等级：IP6511．电气控制箱防护等级：IP42三、工作原理：工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量／电压转换。

图1．原理框图传感器输出信号由二级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、110%、130%。

Q C X型起重量限制器使用说明书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]QCX系列起重量限制器使用说明书一、概述QCX型起重量限制器是我公司新一代改进型的起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器（俗称二次仪表）两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品符合实际使用要求，各项技术指标优于《GB12602-2009》的安全技术规范，深受广大用户的欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行评中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量证体系认证。

并于2008年12月通过CE认证。

二、技术指标1、适用范围：桥门式起重机2、动作误差≤±3%（）3、系统综合显示误差：≤5%4、报警点设定：预报警：额定重量的90%。

延时报警：额定起重量的105%。

立即报警：额定起重量的130%。

5、延时报警时间：1~2秒6、传感器过载能力：倍。

7、使用环境条件：-20℃90%RH8、电源电压：~220V 或（如用其他电源电压，用户订货时需注明）9、继电器触点容量：220V /15A，380V /10A。

10、传感器防护等级： IP6511、电气控制箱防护等级：IP44三、工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。

图1原理框图传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。

QCX-2M型起重量限制器使用说明一、概述QCX-2M型起重量限制器适用于桥吊、门吊等起重设备上作为超载限制功能的一种安全保护装置。

与称重传感器配合使用。

具有电子称重、声光报警和超载切断起升回路电源，防止起重超载而引起的设备和人身事故。

Q CX-2M型起重量限制器是QCX-2型系列产品之一，本机在设计上采用MCS-51系列单片机技术，主要技术指标符合GB12601-90《起重机械超载保护装置安全技术规范》，具有自动校验、双通道信号输入，总显示分控制，毛重净重切换、零点自动跟踪、超载次数记忆等功能。

除此之外，还可根据用户需要灵活配置大屏幕显示器。

本企业于1998年12月通过ISO9001质量体系认证。

二、主要技术指标1、适用范围：3.2-500t桥门式起重机2、模拟及A／D部分指标输入信号范围0～10mV 传感器端0～2V 主仪表端A／D转换分辨率通道A：16位（本机无），通道B：10位供桥电源DC，＋10V3、系统精度：综合显示误差：≤5%F．S．动作误差：≤3%F．S．自动归零范围（可调）：≤额定起重量的4%4、大屏幕显示器（可选）串行输出方式信号RS485信号传输的数据格式10位波特率600传输距离约500米5、报警、控制点设置（默认设置）20%，预警声光断续预警5秒，控制1动作80%，预警声光断续报警，控制2动作100%，报警声光连续报警，控制3动作6、 使用环境电源 AC220V %10%15+-／50Hz(如用其它电压，用户订货时需注明)继电器触点 AC220V ≤10A 使用温度 -20℃---+60℃ 相对湿度 ≤90%RH防护等级： 传感器IP65，仪表箱IP42三、 安装连接说明1、 传感器与仪表的连接传感器的出线为RVVP4×0.4mm 2四芯屏蔽电缆，有引出线标记：一般红线V ＋（正激励）、黑线V －（负激励）、黄线IN ＋（正信号）、绿线IN －（负信号）。

如果放大盒和传感器是一体的，只需要连接V+、V-、⊥、V A 这4个端子到主仪表相应接线柱P3。

QCX-BY型起重量限制器操作说明书一、概述：QCX-BY系列Ⅱ型(简单型)起重量限制器是用于单梁、葫双等起重机设备上的安全保护装置。

该装置主要有电阻应变式传感器和电器控制器两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB12602-90《起重机械过载保护装置安全技术规范》的要求设计而成的，各项技术指标均满足安全技术规范要求。

QCX-BY系列Ⅱ型起重量限制器选用的传感器为旁压张力式，控制仪表选用QCX-B/Ⅱ单显仪表。

二、技术指标1、适用范围：0.5T以上各种单梁、葫双等起重机。

2、系统综合误差：≤5%（F·S）3、传感器过载能力：1.5倍4、出厂初始设定点：（在满足国家安全规范和标准的前提下，可根据用户需求更改设定点）①预警点：设定为额定起重量的90%②报警动作点：设定为额定起重量的102%③立即动作点：设定为额定起重量的108%5、报警信号及控制①正常显示：起重量信号低于设定的预警点时，信号灯显示为绿色，表示起重量处于正常工作状态。

②预警显示：起重量信号达到设定的预警点，低于设定的报警点时，信号灯显示为黄色，蜂鸣器发出断续告警声，但不切断起升控制回路电源，表示目前起重量处于超载预警状态。

③报警显示及动作：起重量信号达到设定的报警动作点，低于设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声,持续2秒后继电器工作切断起升控制回路电源，表示目前起重量处于超载报警状态。

④立即动作点显示及动作：起重量信号达到设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声, 继电器立即动作切断起升控制回路电源，表示目前起重量已处于超载报警状态。

⑤自动复位控制：当报警状态时，起重量信号恢复到额定起重量的90%及以下继电器自动复位。

（注：继电器常闭）6. 音响报警信号强度：距发音部位1m及在司机位置测量均不低于75dB(A)。

7.信号连接方式：常用4x0.5mm2、4x0.75mm2屏蔽电缆线。

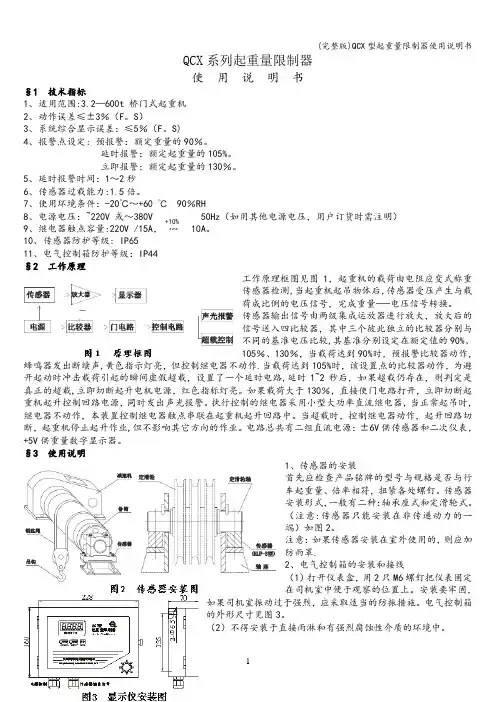

QCX 系列起重量限制器使 用 说 明 书§1 技术指标1、适用范围:3.2—600t 桥门式起重机2、动作误差≤±3％（F 。

S ）3、系统综合显示误差：≤5％（F 。

S)4、报警点设定: 预报警：额定重量的90％。

延时报警：额定起重量的105%。

立即报警：额定起重量的130％。

5、延时报警时间：1～2秒6、传感器过载能力:1.5倍。

7、使用环境条件：-20℃～+60 ℃ 90％RH 8、电源电压：~220V 或～380V 50Hz （如用其他电源电压，用户订货时需注明）9、继电器触点容量:220V /15A ，380V /10A 。

10、传感器防护等级: IP6511、电气控制箱防护等级：IP44 §2 工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测,当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量—-电压信号转换。

传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较,其基准分别设定在额定值的90%、105％、130％，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声,黄色指示灯亮，但控制继电器不动作.当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路,延时1~2秒后，如果超载仍存在，则判定是真正的超载,立即切断起升电机电源，红色指标灯亮。

如果载荷大于130％，直接使门电路打开，立即切断起重机起升控制回路电源，同时发出声光报警。

执行控制的继电器采用小型大功率直流继电器，当正常起吊时，继电器不动作，本装置控制继电器触点串联在起重机起升回路中。

当超载时，控制继电器动作，起升回路切断，起重机停止起升作业,但不影响其它方向的作业。

电路总共有二组直流电源：±6V 供传感器和二次仪表，+5V 供重量数字显示器。

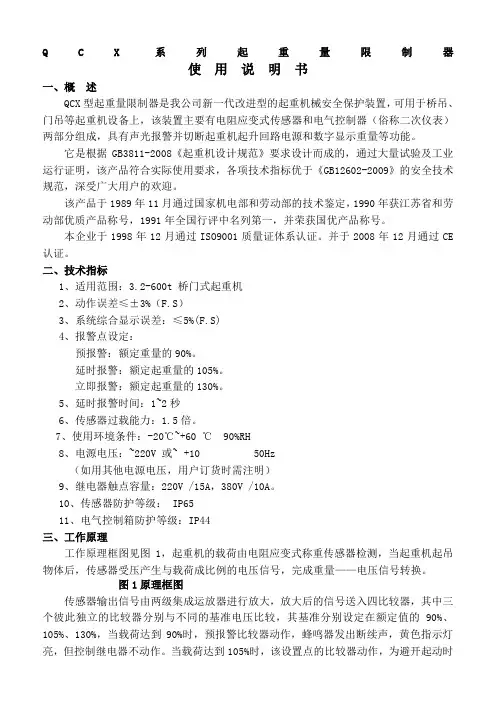

Q C X系列起重量限制器使用说明书一、概述QCX型起重量限制器是我公司新一代改进型的起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器（俗称二次仪表）两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品符合实际使用要求，各项技术指标优于《GB12602-2009》的安全技术规范，深受广大用户的欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行评中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量证体系认证。

并于2008年12月通过CE 认证。

二、技术指标1、适用范围：3.2-600t 桥门式起重机2、动作误差≤±3%（F.S）3、系统综合显示误差：≤5%(F.S)4、报警点设定：预报警：额定重量的90%。

延时报警：额定起重量的105%。

立即报警：额定起重量的130%。

5、延时报警时间：1~2秒6、传感器过载能力：1.5倍。

7、使用环境条件：-20℃90%RH8、电源电压：~220V 或9、继电器触点容量：220V /15A，380V /10A。

10、传感器防护等级： IP6511、电气控制箱防护等级：IP44三、工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。

图1原理框图传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。

当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。

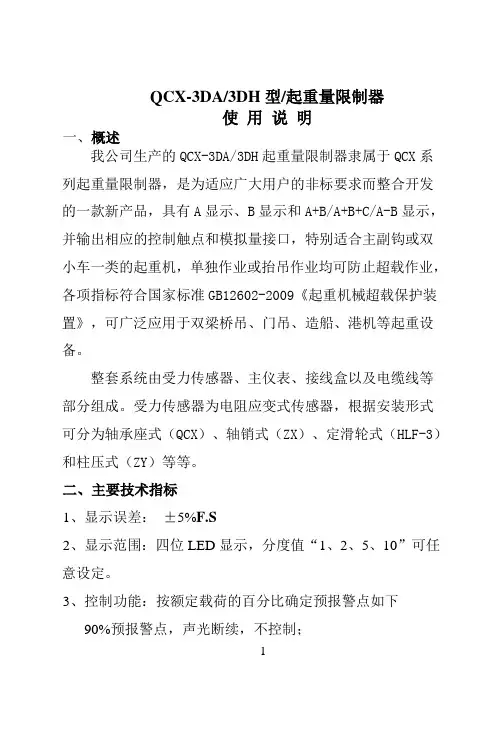

QCX-3DA/3DH型/起重量限制器使用说明一、概述我公司生产的QCX-3DA/3DH起重量限制器隶属于QCX系列起重量限制器，是为适应广大用户的非标要求而整合开发的一款新产品，具有A显示、B显示和A+B/A+B+C/A-B显示，并输出相应的控制触点和模拟量接口，特别适合主副钩或双小车一类的起重机，单独作业或抬吊作业均可防止超载作业，各项指标符合国家标准GB12602-2009《起重机械超载保护装置》，可广泛应用于双梁桥吊、门吊、造船、港机等起重设备。

整套系统由受力传感器、主仪表、接线盒以及电缆线等部分组成。

受力传感器为电阻应变式传感器，根据安装形式可分为轴承座式（QCX）、轴销式（ZX）、定滑轮式（HLF-3）和柱压式（ZY）等等。

二、主要技术指标1、显示误差：±5%F.S2、显示范围：四位LED显示，分度值“1、2、5、10”可任意设定。

3、控制功能：按额定载荷的百分比确定预报警点如下90%预报警点，声光断续，不控制；1105%延时报警点，声光连续，延时1--2s后控制；130%立即报警点，声光连续，立即控制；4、继电器触点容量：~ 220V/10A；5、仪表具有“A、B、A+B”三窗口显示，三组继电器控制，4-20mA接口。

三、安装连接说明1、传感器的安装首先应检查产品铭牌的型号与规格是否与行车起重量、倍率相符，扭紧各处螺钉。

传感器安装形式，一般有二种：轴承座式和定滑轮式。

（注意：传感器只能安装在非传递动力的一端）如下图。

注意：如果传感器安装在室外使用的，则应加防雨罩。

2、仪表箱的安装采用3只M6X10的螺钉把仪表固定在司机室中便于观察的位置上，左右孔间距为150mm，上下孔间距为235mm，安装要牢固，如果司机室振动过于强烈，应采取橡胶垫缓振。

23质的环境中。

仪表箱的交流电源应接在起重机电源的进线端，不受其它电器设备的控制。

四、输入输出接口的介绍说明1、重量传感器信号输入采用五芯航空插头座2、4-20mA 电流输出接口采用四信航空插头座123451脚 V+ 2脚 V- 3脚 VA 4脚 ⊥(地线) 5脚SC （屏蔽） 1 2 3 4 1脚 I+ 2脚 I- 3脚 空 4脚SC （屏蔽）五、仪表操作面板4六、操作说明1、键盘说明设定：用于切换各种状态并确认输入参数。

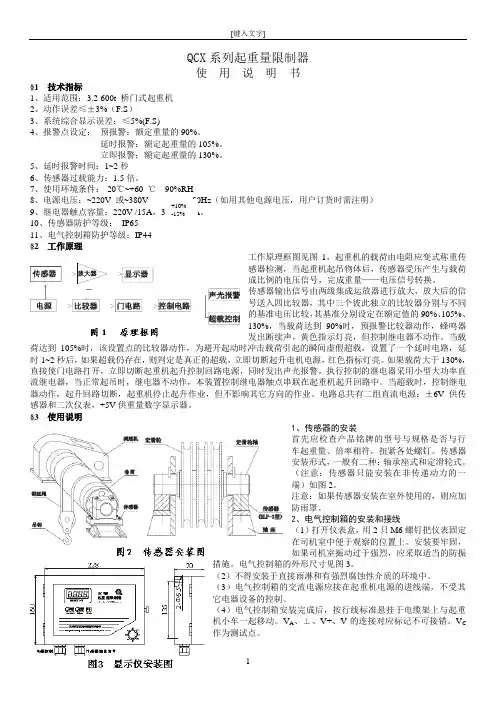

QCX 系列起重量限制器使 用 说 明 书§1 技术指标1、适用范围：3.2-600t 桥门式起重机2、动作误差≤±3%（F.S ）3、系统综合显示误差：≤5%(F.S)4、报警点设定： 预报警：额定重量的90%。

延时报警：额定起重量的105%。

立即报警：额定起重量的130%。

5、延时报警时间：1~2秒6、传感器过载能力：1.5倍。

7、使用环境条件：-20℃~+60 ℃ 90%RH8、电源电压：~220V 或~380V 50Hz （如用其他电源电压，用户订货时需注明）9、继电器触点容量：220V /15A ，380V /10A 。

10、传感器防护等级： IP65 11、电气控制箱防护等级：IP44 §2 工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。

传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。

当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。

如果载荷大于130%，直接使门电路打开，立即切断起重机起升控制回路电源，同时发出声光报警。

执行控制的继电器采用小型大功率直流继电器，当正常起吊时，继电器不动作，本装置控制继电器触点串联在起重机起升回路中。

当超载时，控制继电器动作，起升回路切断，起重机停止起升作业，但不影响其它方向的作业。

电路总共有二组直流电源：±6V 供传感器和二次仪表，+5V 供重量数字显示器。

QCX-2B型起重量限制器使用说明书一、概述：QCX-2B型起重量限制器是QCX-2型仪表改进的一种起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB6067.1-2011《起重机械安全规程》和GB/T3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品能符合实际使用要求，各项技术指标优于《GBl2602-90》的安全技术规范，深受广大用户欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行业评比中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量体系认证。

二、技术指标：1．适用范围：3.2～500t桥门式起重机2．动作误差：≤±3%(F.S)3. 综合显示误差：≤土5%(F.S)4．报警点的设定：①预报警点：额定起重量的90%②延时报警点：额定起重量的110%③立即报警点:额定起重量的130%5．延时报警时间：1～2秒6．传感器过载能力：1.5倍7．使用环境条件： -20℃～+60℃、90%RH8．电源电压：～220V±10% 50Hz(如用其他电源电压，用户订货时需注明)9．继电器触点容量：～220V／380V 10A10．传感器防护等级：IP651页11．电气控制箱防护等级：IP42三、工作原理：工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量／电压转换。

图1．原理框图传感器输出信号由二级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、110%、130%。

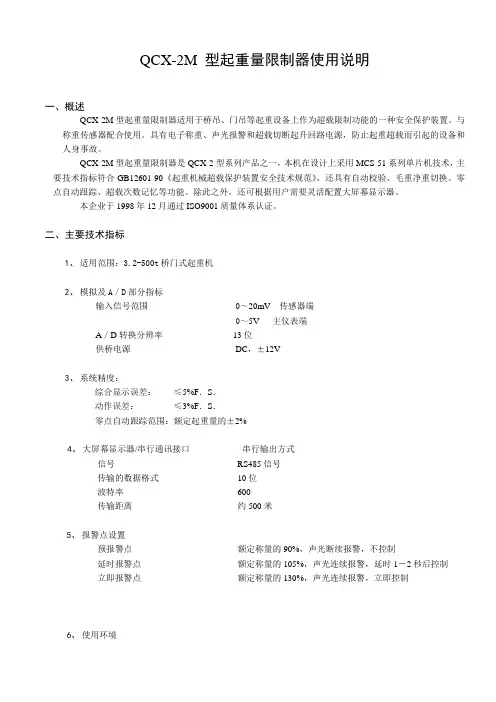

QCX-2M型起重量限制器使用说明一、概述QCX-2M型起重量限制器适用于桥吊、门吊等起重设备上作为超载限制功能的一种安全保护装置。

与称重传感器配合使用。

具有电子称重、声光报警和超载切断起升回路电源，防止起重超载而引起的设备和人身事故。

Q CX-2M型起重量限制器是QCX-2型系列产品之一，本机在设计上采用MCS-51系列单片机技术，主要技术指标符合GB12601-90《起重机械超载保护装置安全技术规范》，还具有自动校验、毛重净重切换、零点自动跟踪、超载次数记忆等功能。

除此之外，还可根据用户需要灵活配置大屏幕显示器。

本企业于1998年12月通过ISO9001质量体系认证。

二、主要技术指标1、适用范围：3.2-500t桥门式起重机2、模拟及A／D部分指标输入信号范围0～20mV 传感器端0～5V 主仪表端A／D转换分辨率13位供桥电源DC，±12V3、系统精度：综合显示误差：≤5%F．S．动作误差：≤3%F．S．零点自动跟踪范围：额定起重量的±2%4、大屏幕显示器/串行通讯接口串行输出方式信号RS485信号传输的数据格式10位波特率600传输距离约500米5、报警点设置预报警点额定称量的90%，声光断续报警，不控制延时报警点额定称量的105%，声光连续报警，延时1－2秒后控制立即报警点额定称量的130%，声光连续报警，立即控制6、使用环境电源 AC220V %10%15+-／50Hz(如用其它电压，用户订货时需注明)继电器触点 AC220V ／380V 10A 使用温度 -20℃---+60℃ 相对湿度 ≤90%RH防护等级： 传感器IP65，仪表箱IP42 保险丝 0.5A7、 外形尺寸主仪表 宽228×高160×厚70(mm) 4位8英寸大屏幕 宽735×高293×厚95(mm)三、安装连接说明1、仪表的操作面板和接口位置如下图。

3、 传感器与仪表的连接传感器的出线为RVVP4×0.4mm 2四芯屏蔽电缆，有引出线标记：一般红线V ＋（正激励）、黑线V －（负激励）、黄线IN ＋（正信号）、绿线IN －（负信号）。

QCX-M型起重量限制器说明书QCX-M系列起重量限制器使⽤说明⼀、概述QCX-M系列起重量限制器是我公司最新推出的⼀款具有多种保护功能的限制器产品。

采⽤全新的数字电路设计⽅案，结合MCS-51系列单⽚机可编程技术，使仪表更具通⽤性，调试操作更为⽅便，可以⼴泛应⽤于单双梁桥门式起重机。

本产品各项技术指标均符合国家标准GB12602-2009《起重机械超载保护装置》的要求，控制仪表除了具有超载报警和控制外，还具有实时重量显⽰、零点⾃动跟踪、超载次数记忆等功能。

并可根据⽤户需要提供4-20mA、RS485或⼤屏幕显⽰器等。

⼆、主要技术参数1、综合误差：≤5%F.S.2、预报警点：额定起重量的90%，断续声响，黄指⽰灯亮。

3、超载控制点：额定起重量的105%，持续声响，红指⽰灯亮。

4、继电器容量：AC250V、10A。

5、电源电压：AC220V或AC380V±10% 、50HZ。

6、环境温度：-20℃～+70℃、90%RH。

7、传感器过载能⼒：额定容量的1.5倍。

8、传感器防护等级：IP65。

9、仪表箱防护等级：IP44。

10、仪表尺⼨：宽180×⾼120×厚65(mm)。

1三、QCX-M系列型号对照表序号新型号⽼型号仪表的功能1 QCX-M QCX-2B 单通道输⼊、单显⽰、90%预警、105%控制。

2 QCX-MA QCX-2A 双传感器、双通道输⼊、实现总显⽰总控制。

3 QCX-MB QCX-3B 双传感器，双通道输⼊，主付钩分别显⽰、分别控制。

4 QCX-MC QCX-2C 单通道输⼊、具有超载、⽋载分别控制。

5 QCX-ME QCX-2E 双传感器、双通道输⼊，实现总显⽰、分控制。

6 QCX-MY QCX-2BY 单通道输⼊、具有90%、105%两组控制触点。

7 QCX-MZ QCX-2Z 双传感器组合、单通道输⼊，实现总显⽰、总控制。

四、仪表操作⾯板1、单显⽰操作⾯板22、双显⽰操作⾯板图A828A828五、安装连接说明1、仪表的接⼝位置如下图。

QCX系列起重量限制器使用说明书一、概述QCX型起重量限制器是我公司新一代改进型的起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器（俗称二次仪表）两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品符合实际使用要求，各项技术指标优于《GB12602-2009》的安全技术规范，深受广大用户的欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行评中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量证体系认证。

并于2008年12月通过CE认证。

二、技术指标1、适用范围：3.2-600t 桥门式起重机2、动作误差≤±3%（F.S）3、系统综合显示误差：≤5%(F.S)4、报警点设定：预报警：额定重量的90%。

延时报警：额定起重量的105%。

立即报警：额定起重量的130%。

5、延时报警时间：1~2秒6、传感器过载能力：1.5倍。

7、使用环境条件：-20℃~+608、电源电压：~220V 或50Hz（如用其他电源电压，用户订货时需注明）9、继电器触点容量：220V /15A，380V /10A。

10、传感器防护等级：IP6511、电气控制箱防护等级：IP44三、工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。

图1原理框图传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。

QCX型起重机起重量限制器安装调
试说明
Installation and debugging instructions of QCX crane lifting limiter 为规范化、制度化和统一化作业行为，使员工的管理工作有章可循，提高工作效率和员工责任感、归属感，特此制定。

1、核对编号：监控仪表盒编号应与传感器编号一致。

2、电源接线：交流电源应接在起重机电源的进线端，只要起重机在工作状态，必须自动通电，而不受其他电器设备的控制。

（注意380V与220V不能接错！更不能接到J1、J2上！！）。

3、信号与控制接线：将监控仪表盒与传感器①Va、②⊥、
③V+、④V-各自对应连接，J1、J2（常闭触点）串入起重机上升控制回路。

4、调零：将起重机空钩下到离地1米处；打开监控仪表盒，调节位于线路左上方的长方形电位器W0，直至调到数字为零。

请输入您的公司名字
Fonshion Design Co., Ltd。

QCX 系列起重量限制器使 用 说 明 书§1 技术指标1、适用范围：3.2-600t 桥门式起重机2、动作误差≤±3%（F.S ）3、系统综合显示误差：≤5%(F.S)4、报警点设定： 预报警：额定重量的90%。

延时报警：额定起重量的105%。

立即报警：额定起重量的130%。

5、延时报警时间：1~2秒6、传感器过载能力：1.5倍。

7、使用环境条件：-20℃~+60 ℃ 90%RH8、电源电压：~220V 或~380V 50Hz （如用其他电源电压，用户订货时需注明）9、继电器触点容量：220V /15A ，380V /10A 。

10、传感器防护等级： IP65 11、电气控制箱防护等级：IP44 §2 工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。

传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。

当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。

如果载荷大于130%，直接使门电路打开，立即切断起重机起升控制回路电源，同时发出声光报警。

执行控制的继电器采用小型大功率直流继电器，当正常起吊时，继电器不动作，本装置控制继电器触点串联在起重机起升回路中。

当超载时，控制继电器动作，起升回路切断，起重机停止起升作业，但不影响其它方向的作业。

电路总共有二组直流电源：±6V 供传感器和二次仪表，+5V 供重量数字显示器。

QCX-4C型起重机电子秤（用于抓斗类起重机等）使用说明书常州市常欣电子衡器有限公司 常州常欣起重物联科技有限公司一、概说本系统所配仪表采用单片机作为程序控制，称重信号搭载GFSK无线通讯技术传输，具有称重显示、超载限制、数据输出功能。

整套系统由称重传感器部分、无线信号发射器、无线电子秤仪表以及各类信号电缆连接线等部分组成，主要应用于垃圾焚烧发电厂的垃圾吊计量称重和固废处理厂的天车工艺计量。

目前该系统的称重传感器主要安装在双层小车的四个端点处，使用方便可靠、称量精度高。

另外，本系统的称重传感器也可以安装在行车卷筒非传动一端的轴壳和底座之中，也可以安装在垃圾抓斗钢丝绳连接处，称重精度取决于传感器的受力占比，符合行业标准（CJ/T432-2013）生活垃圾焚烧厂抓斗机。

本无线控制仪表具有总重量超载限制功能，以及向上位机和PLC进行称重数据传输功能，输出方式有模拟量输出和RS485/RS232输出两种形式。

二、主要技术指标1、称重精度：（1）传感器安装在单卷筒一端（受力50%）≤± 5.0% F.S.（2）传感器安装在双卷筒一端（受力50%）≤±3.5% F.S.（3）传感器安装在小车四点端（受力100%）≤± 0.5% F.S.2、显示分度值：分度值可选（1、2、5 、10）×10n kg , n为整数。

3、显示范围：全程显示。

4、电源电压：~220V、 50Hz。

5、使用环境： -10℃～50℃ 90%RH。

三、主机仪表接线端子接线说明1、称重传感器信号输入采用五芯航空插头座(无线信号传输无此插座)1脚：红线V+（电源正）2脚：黑线V-（电源负）3脚：黄线A+（信号正）4脚：绿线B-（信号负）5脚：金属网SC（屏蔽）2、RS-232 输出接口采用四芯插1脚：T----对应DB9-2（TXD）2脚：R----对应DB9-3（RXD）3脚：GND--对应DB9-5（GND）4脚：屏蔽3、4-20mA电流输出接口采用四芯插座1脚： A路I+电流正输出2脚： A路I-电流负输出3脚：空4脚：空4、超载控制触点输出接口采用四芯插座1脚：COM（公共端）2脚：空3脚：NC（常闭点）4脚：NO（常开点）5、备用接口输出采用七芯插座（大屏显示接口输出）1脚：B-（绿）2脚： A+（黄）3脚： 空4-7脚：空四、操作说明1、触摸屏功能键说明标定：用于仪表的零点标定和满值点标定，以及四路称重传感器信号实时采样值和总采样值的显示，以及仪表设备编号和系统时间和系统日期的修改设置。

QCXB系列起重量限制器用传感器产品详细说明：适用范围：适用于普通标准桥式起重机械的起重量限制器表一上海起重机厂标准规格参考尺寸：额定载荷滑轮倍率传感器规格D H H1L5L4H3E F L9 5T、10T2、31403001493001409575457 15T、16T、20T3、3、4170320144355210120100707 30T、32T44T200400204410200140100707 50T55T200460264460200140100707 75T5200320124300200140100707注：上起厂50T、75T安装尺寸与标准系列表中30T相同。

大连起重机厂标准规格参考尺寸:5T、10T2、3140210593001209575457 15T、20T3、417026084350140120100707 30T44T200360164400160140100707 50T55T200420224450180140100707大起厂规格参考尺寸:( 采纳HLF-2型传感器无底座)5T、10T2、3140150--300409575457 15T、20T3、4170165--3506012310070730T、50T4、54T、5T200180--35060138100707表一：QCXB-Ⅲ P1-P6系列表，3T-50T桥式起重机用传感器规格参考尺寸：（不带底座）序号起重量T 滑轮倍率传容感应量器T φ A B G 0h h C C1 E H φ1 β°φ3 b b1 轴承座图号P1 32 2 140 350 300 215 245 150 75 100 60 37 22 35 164 45 7 T384-21 5P2 10 3 140 350 300 215 245 150 75 100 60 37 22 35 164 45 7 T384-21P3 16 3 170 420 300 270 285 165 100 120 80 39 22 30 200 70 7 T396-21P4 20 4 4 170 420 350 270 285 165 100 120 80 39 22 30 200 70 7 T396-21P5 32 4 6 200 420 350 300 320 180 100 140 100 43 26 30 225 70 7 T386-21P6 50 5 8 200 420 350 300 320 180 100 140 100 43 26 30 225 70 7 T386-21 表二：QCXB-Ⅲ P7-P15 系列表，大吨位规格参考尺寸：序号起重量T 滑轮倍率传容感应量器T A B C D D1 B1 h b φ4-φ轴承座图号P7 75 ５440 300 300 200 100 150 320 100 200 4-37 T48-21 P8 100 ６10 610 230 510 130 65 115 400 180 280 4-46 T618H-81 P9 125 ６15 610 230 510 130 65 115 400 180 280 4-46 T341-81P10 160 ６／８20 610 230 510 130 65 115 400 180 280 4-46 T681H-81 P11 200 ８20 610 230 510 130 65 115 400 180 280 4-46 T341-81 P13 250 ８25 780 300 510 200 100 150 460 200 360 4-46 X69P14 200 780 300 520 200 100 150 460 200 360 4-46 X69P15 80 5 ８440 300 530 200 100 150 320 100 200 4-47 T48-21表一：QCXB-ⅢP20-P27系列表大吨位（非标）参考尺寸：序号起重量T 滑轮倍率传感器容量T φ A B C C1 E h φ1 b b1 P20 75 5 200 480 380 100 300 210 320 37 66 10 P21 100 6 10 280 610 500 140 280 180 400 46 110 7 P22 125 6 15 230 680 580 134 280 170 600 46 90 15 P23 160 6/8 20 280 610 500 200 320 210 400 46 160 10 P24 200 8 20 280 610 500 320 210 46P25 250 8 25 360 610 500 200 320 200 400 46 136 15 P26 300 8 30 360 610 500 200 320 200 400 46 160 10 P27 400 100 220 570 460 120 200 70 460 46 表二：QCXB-Ⅲ 2T-6系列表（大起）3T-50T桥式起重机传感器（带底座）规格尺寸：序号起重量T滑轮倍率传感器容量TA B C D E F G h h1 L M N Q H φφ2 φ3 β°轴承座图号 b b1T1 3 2 2 360 180 75 50 360 25 215 210 59 300 120 174 20 305 140 24 164 35 T384-21 45 75T2 10 3 T3 16 3410 200100 60 410 30 270 260 84 350 140 210 30 380 170 24 200 35 T396-21 70 7T4 20 4 4T5 304 6 470 2301070 440 30 310 360 164 400 160 250 35 500 200 24 225 30 T386-21 70 7 36T6 50 5 8 530 2501070 440 40 310 420 224 450 180 250 35 560 200 28 225 30 T388-21 70 7大吨位（非标）参考尺寸：额定载荷滑轮倍率传感器规格 D L5 L4 F L9 H H3 E 4-φ75T（A） 5 200 380 210 66 10 320 100 37 75T（B） 6 10T 280 340 130 140 10 400 180 46 75T（C） 4 20T 180 360 244 100 26 100T（A） 6 10T 200 500 70 70 7 400 100 26 100T（B）12T 280 460 110 110 7 450 140 34 100T（C）8 10T 280 580 140 140 15 380 200 40 100T（D） 5 10T 230 430 80 80 7 201 110 26 125T（A）15T 230 580 90 90 15 600 134 26 125T（B）10T 150 400 250 100 22 150T 10T 230 430 80 80 7 201 115 26 160T（A）60T 240 255 22160T（B）20T 360 500 160 160 10 400 200 46 250T 24T 360 500 136 136 15 400 200 46 300T 24T 360 500 160 160 10 400 200 46 400T 100T 220 460 350 120 28QCXB系列起重量限制器用传感器(示用意)起重量限制器一、概述：BCQ-GL型起重量限制器是我公司专业生产的起重机械平安爱惜装置，专门用于各类型号规格的电动葫芦单梁式起重机。
