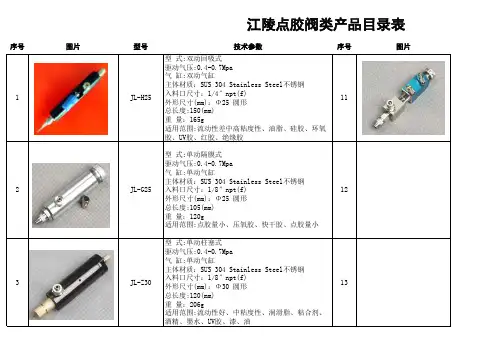

序号图片型号技术参数
序号图片
1JL-H25型 式:双动回吸式
驱动气压:0.4-0.7Mpa
气 缸:双动气缸
主体材质：SUS 304 Stainless Steel不锈钢
入料口尺寸：1/4″npt(f)
外形尺寸(mm)：Ф25 圆形
总长度:150(mm)
重 量：165g
适用范围:流动性差中高粘度性、油脂、硅胶、环氧
胶、UV胶、红胶、绝缘胶11
2JL-G25型 式:单动隔膜式
驱动气压:0.4-0.7Mpa
气 缸:单动气缸
主体材质：SUS 304 Stainless Steel不锈钢
入料口尺寸：1/8″npt(f)
外形尺寸(mm)：Ф25 圆形
总长度:105(mm)
重 量：120g
适用范围:点胶量小、压氧胶、快干胶、点胶量小12
3JL-Z30型 式:单动柱塞式
驱动气压:0.4-0.7Mpa
气 缸:单动气缸
主体材质：SUS 304 Stainless Steel不锈钢
入料口尺寸：1/8″npt(f)
外形尺寸(mm)：Ф30 圆形
总长度:120(mm)
重 量：206g
适用范围:流动性好、中粘度性、润滑脂、粘合剂、
酒精、墨水、UV胶、漆、油13江陵点胶阀类产品目录表
4
JL-D3075型 式:双动顶针式驱动气压:0.4-0.7Mpa气 缸:双动气缸
主体材质：SUS 304 Stainless Steel不锈钢
入料口尺寸：1/4″npt(f)
外形尺寸(mm)：(D)75×(H)30 方形总长度:130(mm)
重 量：450g
适用范围:流动性差中底粘度性、出胶量0.1g-5g、黄
油、锡膏14
5JL-H3242AB2型 式:双动回吸式
驱动气压:0.4-0.7Mpa
气 缸:双动气缸
主体材质：SUS 304 Stainless Steel不锈钢
入料口尺寸：1/8″npt(f)
外形尺寸(mm)：(D)32×(H)42 方形
总长度:115(mm)
重 量：618g
适用范围:AB组份胶、3：1以下范围、比例可调15
6JL-H3242AB1型 式:双动回吸式
点胶阀的维护与保养
一、概述
点胶阀是自动化生产线、涂装线等场合中常用的一种流体控制设备。其主要功能是将胶水、油漆或其他流体按照设定的量和位置进行精确的点涂或喷射。为了确保点胶阀的长期稳定运行，对其进行定期的维护与保养是必不可少的。
二、日常维护
1. 清洁：定期清理点胶阀外部，保持其工作环境的清洁，防止杂物和灰尘进入阀内。
2. 检查流体：每日工作结束后，检查流体是否正常，有无堵塞或泄漏现象。
3. 紧固：检查并紧固所有连接部位，确保密封良好，无松动现象。
三、定期保养
1. 润滑：根据点胶阀的型号和使用频率，定期对其关键部位进行润滑，防止磨损。
2. 更换密封圈：长期使用后，密封圈可能会出现磨损或老化，此时应及时更换以保证密封性。
3. 检查气路：气动点胶阀需定期检查气路系统，确保无泄漏且气压稳定。
4. 测试：定期进行功能测试，确保点胶阀运行正常，喷射出的流体符合工艺要求。
四、注意事项 1. 避免使用不适当的清洁剂或润滑剂，以免对点胶阀造成损害。
2. 在进行维护和保养时，应遵循制造商提供的操作说明或指导手册。
3. 若发现点胶阀有异常声音或性能下降，应立即停机检查。
4. 维护和保养工作应由专业人员进行，非专业人员请不要尝试自行维修。
通过以上的维护和保养措施，可以有效地延长点胶阀的使用寿命，确保其始终保持良好的工作状态，为生产线的稳定运行提供有力保障。
点胶阀胶水余量检测方法
点胶阀胶水余量检测方法是用于检测点胶阀在停止喷胶后，阀内残留胶水的量。准确的余量检测对于保证点胶效果和节约胶水具有重要意义。以下是一些常见的点胶阀胶水余量检测方法：
1. 目测法：在停止喷胶后，通过观察点胶阀口是否有胶水流出，来大致判断胶水余量。此方法简单易行，但对胶水余量的判断可能存在一定误差。
2. 重力法：将点胶阀倒置，让残留胶水自然流出。通过测量流出胶水的体积，可以计算出胶水余量。此方法适用于流动性较好的胶水，但对于粘性较差的胶水可能不太适用。
3. 气压法：通过给点胶阀施加一定气压，使胶水流出。通过测量流出胶水的体积，可以计算出胶水余量。此方法适用于各种类型的胶水，但需要配备气压设备。
4. 超声波法：利用超声波原理，通过测量点胶阀内残留胶水的厚度，可以计算出胶水余量。此方法适用于各种类型的胶水，但需要配备超声波检测设备。
5. 图像处理法：通过摄像头对点胶阀进行实时监控，结合图像处理技术，可以准确测量胶水余量。此方法适用于各种类型的胶水，但需要配备专业的图像处理设备和技术。
总之，点胶阀胶水余量检测方法的选择应根据具体需求和条件进行。在实际操作中，可能需要结合多种方法进行综合判断，以确保胶水余量的准确性。同时，应定期对点胶阀进行清洗和维护，以防止胶水余量检测误差和点胶效果不佳。
撞针式压电喷射点胶阀 原理
一、引言
在点胶工业中，点胶阀是不可或缺的设备之一。撞针式压电喷射点胶阀是一种常用的点胶阀型号，其工作原理简单而高效。本文将对撞针式压电喷射点胶阀的原理进行详细介绍。
二、撞针式压电喷射点胶阀的基本构造
撞针式压电喷射点胶阀由撞针式阀体和压电装置两部分组成。撞针式阀体包括阀体、阀尖和阀座。压电装置由压电陶瓷片和弹簧组成。
三、工作原理
1. 打开状态
当撞针式压电喷射点胶阀处于打开状态时，压电陶瓷片处于未加电状态。此时，弹簧将阀体与阀尖分离，并保持一定的距离。胶水通过阀座流入阀体。
2. 关闭状态
当需要封闭胶水流动时，撞针式压电喷射点胶阀处于关闭状态。在加电的情况下，压电陶瓷片发生压电效应，产生一个电场。电场的作用下，压电陶瓷片发生固有频率的振动，使得撞针向下运动。
3. 喷射状态
当撞针运动到一定位置时，撞针与阀尖接触，胶水被压力迫使流出。由于压电陶瓷片的振动频率远高于人眼的分辨率，因此我们感觉到的是一个连续而均匀的胶水流。
四、撞针式压电喷射点胶阀的优势 1. 响应速度快：由于撞针式压电喷射点胶阀的工作原理，其响应速度非常快，能够在毫秒级的时间内完成开闭转换。
2. 精确控制：撞针式压电喷射点胶阀能够精确地控制胶水的流量和喷射位置，确保点胶的准确性。
3. 高耐用性：撞针式压电喷射点胶阀的结构简单，没有易损零件，能够长时间稳定工作。
4. 宽范围应用：撞针式压电喷射点胶阀可以用于各种不同的点胶应用，如电子组装、汽车零部件、医疗器械等领域。
五、撞针式压电喷射点胶阀的应用案例
1. 电子组装：在电子元件的点胶过程中，需要高精度的点胶阀。撞针式压电喷射点胶阀能够满足这一需求，确保胶水的精确喷射，避免漏胶或胶水过多。
2. 汽车零部件：汽车零部件的生产需要点胶，以确保零部件的质量和稳定性。撞针式压电喷射点胶阀可以在汽车零部件的点胶过程中提供高精度和高效率的操作。
3. 医疗器械：医疗器械的制造过程中，点胶是一个重要的步骤。撞针式压电喷射点胶阀能够提供精准的胶水喷射，确保医疗器械的质量和卫生标准。
