波束形成

均匀圆阵波束形成matlab

在MATLAB中，可以使用meshgrid函数生成均匀圆阵波束的坐标矩阵，然后使用波数表达式计算波束的强度。以下是生成均匀圆阵波束并绘制其强度图的示例代码：

设置波长lambda, 波数k, 中心点x0, y0, 和圆阵半径R

lambda = 1;

k = 2;

x0 = 0; y0 = 0;

R = 5;

生成均匀圆阵的网格坐标

[x, y] = meshgrid(-R:R, -R:R);

计算波数强度

E = exp(1i * (k * (x - x0) + lambda * (y - y0)));

绘制波数强度图

surf(x, y, abs(E)); % 绘制波数强度的模值图

xlabel('x');

ylabel('y');

zlabel('E(x, y)');

title('Uniform Circle Array Wavefront Strength');

设置颜色映射为热图

colormap(jet);

添加色条

colorbar;

这段代码首先定义了波长lambda、波数k以及圆阵的中心点x0、y0和半径R。然后使用meshgrid函数生成网格坐标。接着根据波数表达式计算每个点上的波数强度E。最后，使用surf函数绘制波数强度图，并使用热图作为颜色映射。

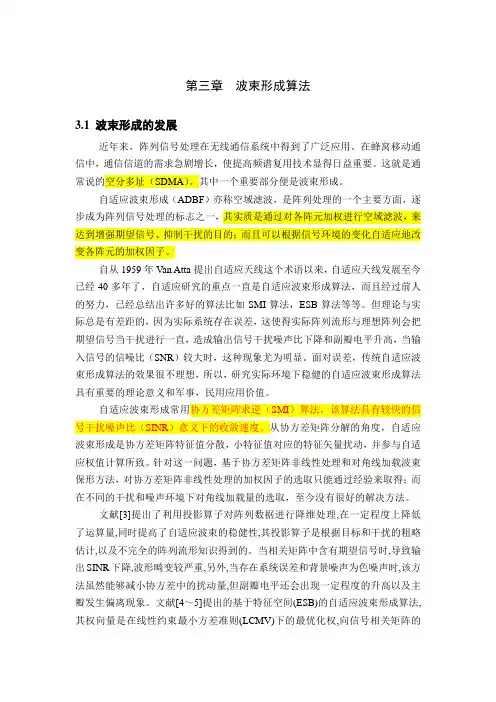

第三章 波束形成算法

3.1 波束形成的发展

近年来，阵列信号处理在无线通信系统中得到了广泛应用。在蜂窝移动通信中，通信信道的需求急剧增长，使提高频谱复用技术显得日益重要。这就是通常说的空分多址（SDMA）。其中一个重要部分便是波束形成。

自适应波束形成（ADBF）亦称空域滤波，是阵列处理的一个主要方面，逐步成为阵列信号处理的标志之一，其实质是通过对各阵元加权进行空域滤波，来达到增强期望信号、抑制干扰的目的；而且可以根据信号环境的变化自适应地改变各阵元的加权因子。

自从1959年Van Atta提出自适应天线这个术语以来，自适应天线发展至今已经40多年了，自适应研究的重点一直是自适应波束形成算法，而且经过前人的努力，已经总结出许多好的算法比如SMI算法，ESB算法等等。但理论与实际总是有差距的，因为实际系统存在误差，这使得实际阵列流形与理想阵列会把期望信号当干扰进行一直，造成输出信号干扰噪声比下降和副瓣电平升高，当输入信号的信噪比（SNR）较大时，这种现象尤为明显。面对误差，传统自适应波束形成算法的效果很不理想，所以，研究实际环境下稳健的自适应波束形成算法具有重要的理论意义和军事，民用应用价值。

自适应波束形成常用协方差矩阵求逆（SMI）算法，该算法具有较快的信号干扰噪声比（SINR）意义下的收敛速度。从协方差矩阵分解的角度，自适应波束形成是协方差矩阵特征值分散，小特征值对应的特征矢量扰动，并参与自适应权值计算所致。针对这一问题，基于协方差矩阵非线性处理和对角线加载波束保形方法，对协方差矩阵非线性处理的加权因子的选取只能通过经验来取得；而在不同的干扰和噪声环境下对角线加载量的选取，至今没有很好的解决方法。

文献[3]提出了利用投影算子对阵列数据进行降维处理,在一定程度上降低了运算量,同时提高了自适应波束的稳健性,其投影算子是根据目标和干扰的粗略估计,以及不完全的阵列流形知识得到的。当相关矩阵中含有期望信号时,导致输出SINR下降,波形畸变较严重,另外,当存在系统误差和背景噪声为色噪声时,该方法虽然能够减小协方差中的扰动量,但副瓣电平还会出现一定程度的升高以及主瓣发生偏离现象。文献[4～5]提出的基于特征空间(ESB)的自适应波束形成算法,其权向量是在线性约束最小方差准则(LCMV)下的最优化权,向信号相关矩阵的特征空间作投影得到的。文献[6]提出了一种改进的自适应波束形成算法,该算法根据期望信号输入的大小,进行不同的处理,同时在存在相关或者相干干扰时仍具有较好的抑制性能和波束保形能力,从而大大提高了波束形成的稳健性。

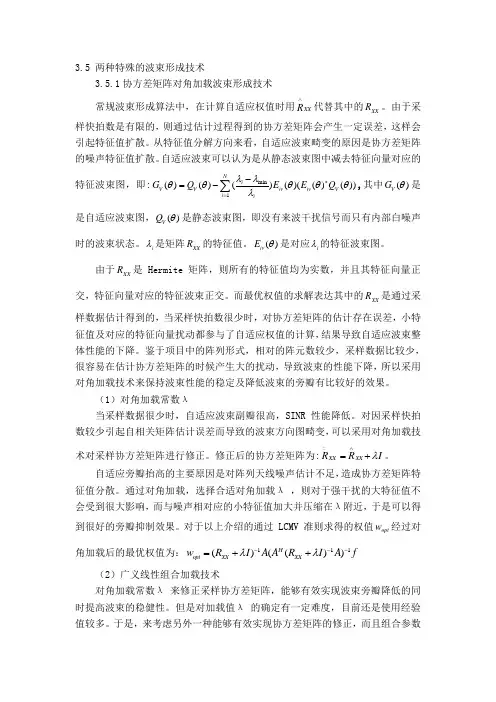

3.5 两种特殊的波束形成技术

3.5.1协方差矩阵对角加载波束形成技术

常规波束形成算法中，在计算自适应权值时用XXR代替其中的XXR。由于采样快拍数是有限的，则通过估计过程得到的协方差矩阵会产生一定误差，这样会引起特征值扩散。从特征值分解方向来看，自适应波束畸变的原因是协方差矩阵的噪声特征值扩散。自适应波束可以认为是从静态波束图中减去特征向量对应的特征波束图，即:min1()()()()(()())NiVVivivViiGQEEQ,其中()VG是是自适应波束图，()VQ是静态波束图，即没有来波干扰信号而只有内部白噪声时的波束状态。i是矩阵XXR的特征值。()ivE是对应i的特征波束图。

由于XXR是 Hermite 矩阵，则所有的特征值均为实数，并且其特征向量正交，特征向量对应的特征波束正交。而最优权值的求解表达其中的XXR是通过采样数据估计得到的，当采样快拍数很少时，对协方差矩阵的估计存在误差，小特征值及对应的特征向量扰动都参与了自适应权值的计算，结果导致自适应波束整体性能的下降。鉴于项目中的阵列形式，相对的阵元数较少，采样数据比较少，很容易在估计协方差矩阵的时候产生大的扰动，导致波束的性能下降，所以采用对角加载技术来保持波束性能的稳定及降低波束的旁瓣有比较好的效果。

（1）对角加载常数λ

当采样数据很少时，自适应波束副瓣很高，SINR 性能降低。对因采样快拍数较少引起自相关矩阵估计误差而导致的波束方向图畸变，可以采用对角加载技术对采样协方差矩阵进行修正。修正后的协方差矩阵为:XXXXRRI。

自适应旁瓣抬高的主要原因是对阵列天线噪声估计不足，造成协方差矩阵特征值分散。通过对角加载，选择合适对角加载λ ，则对于强干扰的大特征值不会受到很大影响，而与噪声相对应的小特征值加大并压缩在λ附近，于是可以得到很好的旁瓣抑制效果。对于以上介绍的通过 LCMV 准则求得的权值optw经过对角加载后的最优权值为：111()(())HoptXXXXwRIAARIAf

微波天线的多波束形成技术

随着通信技术的飞速发展，微波天线的多波束形成技术也越来越受到关注。多波束形成技术可以实现在不同方向上同时进行信号传输和接收，从而提高了通信的灵活性和可靠性。本文将介绍微波天线的多波束形成技术，包括其原理、方法和应用。

原理

微波天线的多波束形成技术是基于相控阵原理实现的。相控阵技术是指将单个天线分成若干小块，每个小块都可以单独控制相位和幅度，从而实现天线波束的定向和调整。多波束形成技术通过控制不同小块的相位和幅度，将天线的主矢量面向不同的方向，从而实现多个波束的形成。

图1：微波天线多波束形成原理示意图

方法

微波天线的多波束形成技术可以通过以下两种方法实现：

1. 实时波束合成法

实时波束合成法是指基于时域处理技术，通过对接收到的信号进行实时处理和计算，从而实现对不同方向波束的形成。一般来讲，实时波束合成法需要先采集到天线上所有波束接收到的信号，然后经过多通道数字信号处理器(DSP)的计算和控制，最终生成多个不同方向的波束。这种技术具有响应快、灵活性强等优点，但对硬件性能要求较高。 2. 离线波束合成法

离线波束合成法是指将信号拆分成若干个子信号，然后在波束形成器中进行加权和叠加，从而实现不同方向波束的形成。这种技术优点是精度高，而且计算资源消耗相对较小。但是需要离线进行处理，响应速度较慢。

应用

微波天线的多波束形成技术在通信、雷达和天基遥感等领域都得到了广泛应用。以通信领域为例，多波束天线可以在不同方向上接收到不同的数据，从而提高系统的可靠性和信噪比，适用于高速移动通信和卫星通信等场景。

此外，微波天线的多波束形成技术还可以应用于军事领域的雷达、电子战和无人机等领域。多波束雷达可以实现多任务同时处理，提高了战场指挥和防空作战的能力。而多波束电子战系统则可以较好地实现多目标定位和攻击，大大提高了作战效率。

总结

本文介绍了微波天线的多波束形成技术的原理、方法和应用。虽然此技术有硬件设备要求高、复杂度和物理尺寸大等问题，但其优势明显，在通信、雷达和军事领域有着广泛的应用前景。相信随着技术的不断发展，微波天线的多波束形成技术将逐步得到完善
