中海达HI-RTK操作步骤

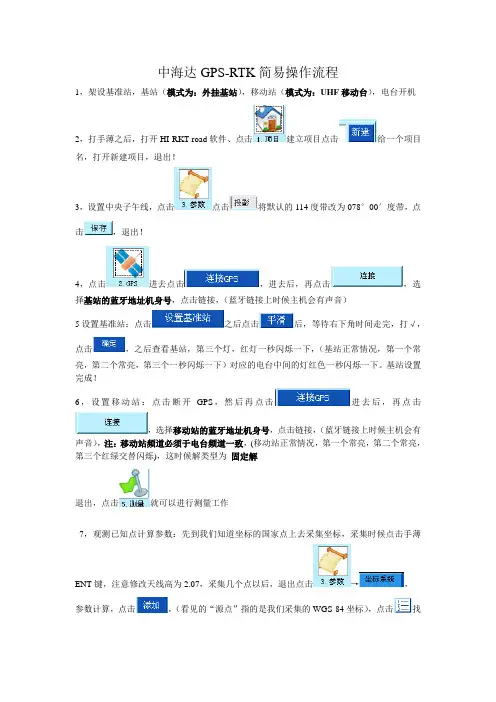

中海达GPS-RTK简易操作流程

1，架设基准站，基站（模式为：外挂基站），移动站（模式为：UHF移动台），电台开机

2，打手薄之后，打开HI-RKT road软件、点击建立项目点击给一个项目名，打开新建项目，退出！

3，设置中央子午线，点击点击将默认的114度带改为078°00′度带，点击，退出！

4，点击进去点击，进去后，再点击，选择基站的蓝牙地址机身号，点击链接，（蓝牙链接上时候主机会有声音）

5设置基准站：点击之后点击后，等待右下角时间走完，打√，点击，之后查看基站，第三个灯，红灯一秒闪烁一下，（基站正常情况，第一个常亮，第二个常亮，第三个一秒闪烁一下）对应的电台中间的灯红色一秒闪烁一下。基站设置完成！

6，设置移动站：点击断开GPS，然后再点击进去后，再点击，选择移动站的蓝牙地址机身号，点击链接，（蓝牙链接上时候主机会有声音），注：移动站频道必须于电台频道一致，(移动站正常情况，第一个常亮，第二个常亮，第三个红绿交替闪烁)，这时候解类型为 固定解

退出，点击就可以进行测量工作

7，观测已知点计算参数：先到我们知道坐标的国家点上去采集坐标，采集时候点击手薄ENT键，注意修改天线高为2.07，采集几个点以后，退出点击→，

参数计算，点击，（看见的“源点”指的是我们采集的WGS-84坐标），点击找到我们采集的点名然后√，在输入对应上面的点的已知坐标，之后点击，再继续点击，依次添加完我们所采集的已知点，点击，会出现一个结果，注意 旋转：趋近于000：00：00.00000，缩放趋近于1.000000.之后点击再点击，提示是否覆盖，点击“是”！！退出点击进行测量工作！！

注：在以后使用第一天的项目时，需要做点校验，架设基站与之前相同，架设完基站，去已知坐标的点上点击→→点校验，（扶正移动站对中杆）点击待右下角时间走完，点击√，在输入当点已知坐标，点击计算→应用，开始测量工作！！

二，点放样，（例如钻孔之类的已知坐标的情况下）：在手薄里面，的放样点库，点击，把我们所需要放样的点坐标依次输入手薄放样点库里面，点击选择 点放样，点击，点击左右箭头，来选择我们所需要放样的点，点击√，按照提示找到点位！

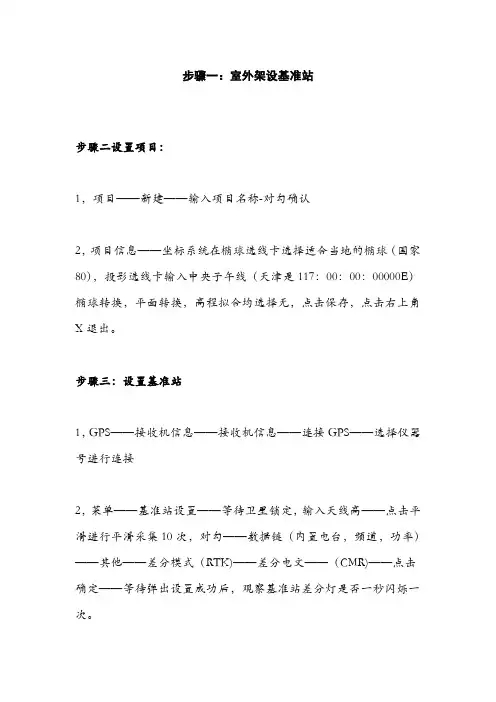

步骤一：室外架设基准站

步骤二设置项目：

1，项目——新建——输入项目名称-对勾确认

2，项目信息——坐标系统在椭球选线卡选择适合当地的椭球（国家80），投影选线卡输入中央子午线（天津是117：00：00：00000E）椭球转换，平面转换，高程拟合均选择无，点击保存，点击右上角X退出。

步骤三：设置基准站

1，GPS——接收机信息——接收机信息——连接GPS——选择仪器号进行连接

2，菜单——基准站设置——等待卫星锁定，输入天线高——点击平滑进行平滑采集10次，对勾——数据链（内置电台，频道，功率）——其他——差分模式（RTK)——差分电文——（CMR)——点击确定——等待弹出设置成功后，观察基准站差分灯是否一秒闪烁一次。

3，菜单——断开GPS

步骤四：设置移动站

1，菜单——移动站设置——数据链（内置电台，频道和基准站一样）——其他——差分电文格式（CMR）——确定

2，菜单——天线设置，弹出界面输入天线高——应用

进入测量——固定解——测量

步骤五：求解转换参数（四参数+高程拟合）

1，到达欲求解参数的点位后，将队中杆立好，采用平滑采集，回车保存，其他点同样。

2，将控制点坐标添加到控制点库。在测量界面，菜单——控制点点库点击+号，输入点名，x，y，h。——对勾保存，同样添加其他控制点点库

3，参数——坐标系统——参数计算——添加——源点右边的——记录点库中选择控制点B1——目标右边的——控制点点库中选择控制点B1对应的点——保存。同样方法适用于其他。至少两个坐标点。

4，点击结算。观察比例缩放因子K是否接近于1（至少或者）——运用——核对参数无误后点击对勾保存，保存坐标系统，并更新坐标点库。

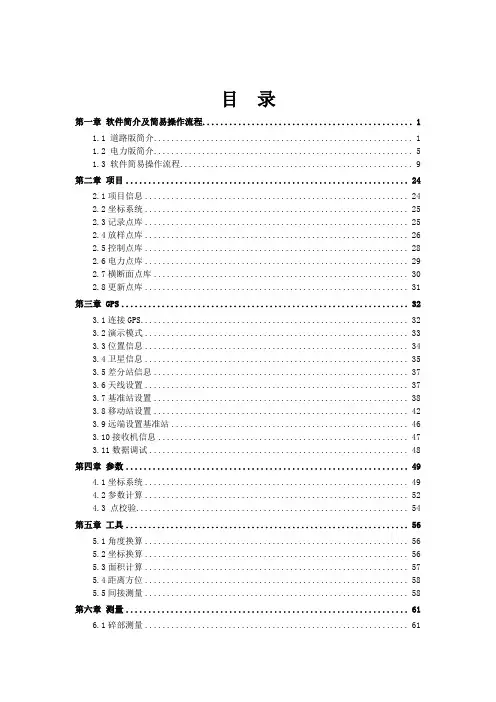

目 录

第一章 软件简介及简易操作流程 ............................................... 1

1.1 道路版简介 ........................................................... 1

1.2 电力版简介 ........................................................... 5

1.3 软件简易操作流程 ..................................................... 9

第二章 项目 ............................................................... 24

2.1项目信息 ............................................................ 24

2.2坐标系统 ............................................................ 25

2.3记录点库 ............................................................ 25

2.4放样点库 ............................................................ 26

2.5控制点库 ............................................................ 28

2.6电力点库 ............................................................ 29

2.7横断面点库 .......................................................... 30

中海达RTK操作说明书

一、前言

二、设备组成

中海达 RTK 系统通常由以下部分组成：

1、 基准站：用于发送差分信号，提高移动站的定位精度。

2、 移动站：接收卫星信号和基准站的差分信号，进行实时定位测量。

3、 手簿：用于设置参数、采集数据和处理数据。

三、准备工作

1、 检查设备

确保基准站和移动站的电量充足。

检查天线是否安装牢固，线缆是否连接正常。

2、 选择合适的测量地点

尽量选择视野开阔、无遮挡的区域，远离强电磁干扰源。

3、 安装 SIM 卡

如果需要通过网络传输数据，将 SIM 卡正确安装到手簿中。

四、基准站设置 1、 架设基准站

将基准站三脚架架设在已知控制点上，确保稳定。

安装基准站主机，连接好天线和线缆。

2、 开启基准站

按下电源键，等待基准站启动。

3、 手簿连接基准站

打开手簿中的测量软件，通过蓝牙或数据线连接基准站。

4、 设置基准站参数

输入基准站的坐标、高程等信息。

设置差分模式（如 RTCM32 等）和发射频率。

5、 启动基准站发射信号

确认参数设置无误后，启动基准站发射差分信号。

五、移动站设置

1、 安装移动站

将移动站天线安装在对中杆上，连接好主机和手簿。

2、 开启移动站

按下电源键，等待移动站启动。 3、 手簿连接移动站

打开手簿中的测量软件，连接移动站。

4、 设置移动站参数

选择与基准站相同的差分模式。

输入测量项目的相关参数，如坐标系、投影参数等。

5、 移动站初始化

在开阔区域，等待移动站完成初始化，获取固定解。

六、数据采集

1、 点测量

到达测量点，将对中杆准确对中，点击手簿中的“点测量”按钮，记录测量点的坐标。

2、 线测量

沿着需要测量的线路，依次采集点坐标，手簿软件会自动生成线路。

3、 面测量

围绕测量区域，采集边界点坐标，软件可计算出面的面积和周长。

七、数据存储与导出

1、 数据存储
