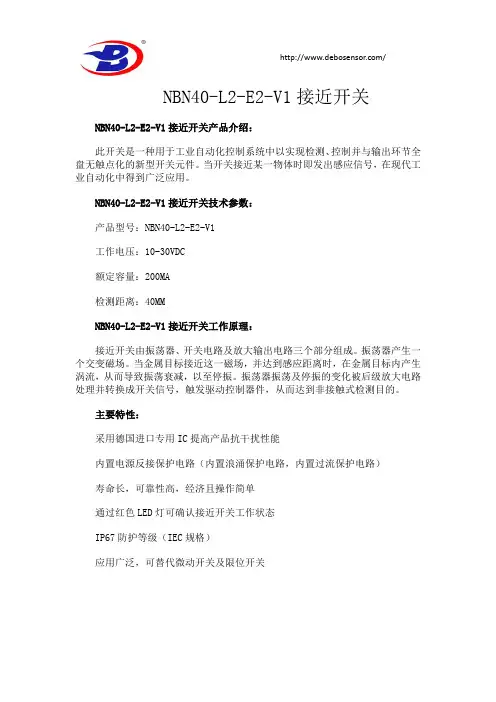

VTF18-3N1840工作原理

/

NBN40-L2-E2-V1接近开关

NBN40-L2-E2-V1接近开关产品介绍：

此开关是一种用于工业自动化控制系统中以实现检测、控制并与输出环节全盘无触点化的新型开关元件。当开关接近某一物体时即发出感应信号，在现代工业自动化中得到广泛应用。

NBN40-L2-E2-V1接近开关技术参数：

产品型号：NBN40-L2-E2-V1

工作电压：10-30VDC

额定容量：200MA

检测距离：40MM

NBN40-L2-E2-V1接近开关工作原理：

接近开关由振荡器、开关电路及放大输出电路三个部分组成。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式检测目的。

主要特性：

采用德国进口专用IC提高产品抗干扰性能

内置电源反接保护电路（内置浪涌保护电路，内置过流保护电路）

寿命长，可靠性高，经济且操作简单

通过红色LED灯可确认接近开关工作状态

IP67防护等级（IEC规格）

应用广泛，可替代微动开关及限位开关 /

bsd840n 工作原理

BSD840N 的工作原理，它是一款功率 MOS 管。功率 MOS 管是从小功率

MOS 管展开来的，在结构上，它们之间相差很大。为了更好地理解功率 MOSFET

的机理，首先来回想一下小功率场效应管的机理。以 N 沟道增强型小功率

MOSFET

的结构来说明 MOS 管的原理。

DMN4031SSD-13&特30VN 沟道增强型 MOS 管是把一块低掺杂的 P

型半导体作为衬底，在衬底上面用分散的方法构成两个重掺杂的 N＋区，然后在 P

型半导体上生成很薄的一层二氧化硅绝缘层，然后在两个重掺杂的 N+区上端用光刻的方法刻蚀掉二氧化硅层，暴露 N+区，最终在两个 N+区的外表以及它们之间的二氧化硅外表用蒸腾或者溅射的方法喷涂一层金属膜，这三块金属膜构成了

MOS

管的三个电极，分别称为源极（S）、栅极（G）和漏极（D）。

MOS 管寄生电容结构如下，其中，多晶硅宽度、沟道与沟槽宽度、G

极氧化层厚度、PN 结掺杂轮廓等都是影响寄生电容的因素。一方面是结构上小功率

MOSFET

三个电极在一个平面上，沟道不能做得很短，沟道电阻大。另一方面是导电沟道是由外表感应电荷构成的，沟道电流是外表电流，要加大电流容量，就要加大芯片面积，这样的结构要做到很大的电流可能性也很小。

直 流 调 速 器

操

作

手

册目 录

第一章 概述

1. 1 产品选型与安装尺寸

第二章 调速器的功能介绍

2. 1 调速器的工作原理

2. 2 调速器的功能简介

第三章 调速器的端子功能

3. 1 模拟端子

3. 2 数字端子

3. 3 其他端子及模拟数字端子技术规格

3. 4 电源输入输出端子

3. 5 可选模块端子

第四章 调速器操作说明

4. 1 键盘操作

4. 2 参数菜单

4. 3 面板指示灯与报警

第五章 快速启动1.1 产品选型与安装尺寸

590为可逆四象限调速系统，591为两象限不可逆调速系统。电流从15-5000A.

装置整体尺寸及安装尺寸，如下图和表：基本型号

35A

10A

1型1型2型2型3型3型4型4型4型4型5型10A10A10A10A20A30A30A30A30A40A40A70A110A150A180A270A590（4Q）/591（2Q）

3AC110-500V

最大325V

45-60Hz

0-40℃380A500A725A830A960A1000-5000A电枢电流

电枢额定电压

励磁电流

励磁额定电压

额定频率

输出额定

电流(A)型号

35-70590/591250

1415180200400400400400680680680680

680200200200150150150150

150180210252358358358358

358445500500700700700700

700250250300253253253253

410590/591590/591

590/591590/591590/591590/591590/591

590/591

590/591110-150180270380500725830

950

1000-

5000A装置整体尺寸

请致电详询ABCDE1安装尺寸运行环境外形尺寸

DDDDD

B

BBBBE1

E1E1E1E1C

CCCC

A

35A-70A

380A-830A900A-980A110A-150A180A-270A

接近类开关的工作原理及其选型指南

以下有电感式接近开关,电容式接近开关介绍及选型指南

第一部分

1-1.电感式接近开关-工作原理

电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。

接近开关具备特点

● 非接触检测，避免了对传感器自身和目标物的损坏。

● 无触点输出，操作寿命长。

● 即使在有水或油喷溅的苛刻环境中也能稳定检测。

● 反应速度快。

● 小型感测头，安装灵活。

1-2.电感式接近开关-工作流程方框图

第二部分

2-1. 电容式接近开关-工作原理

电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液附录1：部分常用材料的介电常数

材料 介电常数 材料 介电常数

水 80 软橡胶 2.5

大理石 8 松节油 2.2

云母 6 水 80

陶瓷 4.4 酒精 25.8

硬橡胶 4 电木 3.6

玻璃 5 电缆 2.5

硬纸 4.5 油纸 4

空气 1 汽油 2.2

合成树脂 3.6 米 3.5

体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。

赛璐璐 3 聚丙稀

2.3

普通纸 2.3 聚乙稀 2.9

有机玻璃 3.2 纸碎屑 4
