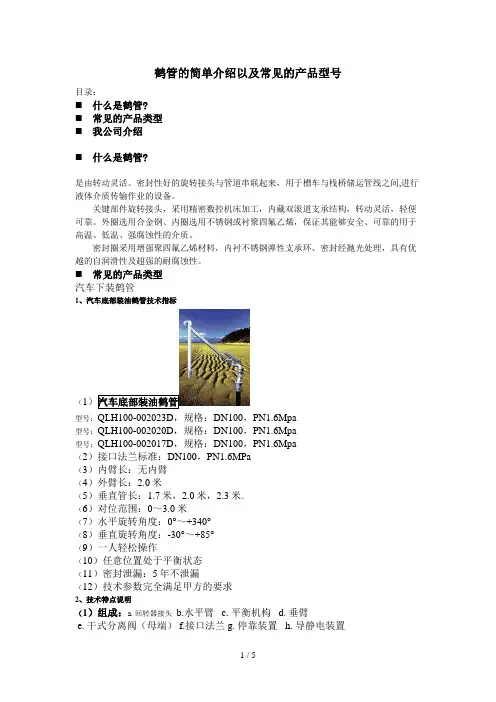

 什么是鹤管?

 常见的产品类型

 我公司介绍

 什么是鹤管?

是由转动灵活、密封性好的旋转接头与管道串联起来，用于槽车与栈桥储运管线之间,进行液体介质传输作业的设备。

关键部件旋转接头，采用精密数控机床加工，内藏双滚道支承结构，转动灵活，轻便可靠。外圈选用合金钢、内圈选用不锈钢或衬聚四氟乙烯，保证其能够安全、可靠的用于高温、低温、强腐蚀性的介质。

密封圈采用增强聚四氟乙烯材料，内衬不锈钢弹性支承环、密封经抛光处理，具有优越的自润滑性及超强的耐腐蚀性。

 常见的产品类型

汽车下装鹤管

1、汽车底部装油鹤管技术指标

（1）汽车底部装油鹤管

型号：QLH100-002023D，规格：DN100，PN1.6Mpa

型号：QLH100-002020D，规格：DN100，PN1.6Mpa

型号：QLH100-002017D，规格：DN100，PN1.6Mpa

（2）接口法兰标准：DN100，PN1.6MPa

（3）内臂长：无内臂

（4）外臂长：2.0米

（5）垂直管长：1.7米，2.0米，2.3米。

（6）对位范围：0～3.0米

（7）水平旋转角度：0°～+340°

（8）垂直旋转角度：-30°～+85°

（9）一人轻松操作

（10）任意位置处于平衡状态

（11）密封泄漏：5年不泄漏

（12）技术参数完全满足甲方的要求

2、技术特点说明

（1）组成：a. 回转器接头 b.水平臂 c. 平衡机构 d. 垂臂

e. 干式分离阀（母端） f.接口法兰 g. 停靠装置 h. 导静电装置 （2）技术特点说明

a. 回转接头:

① 为引进德国技术加工而成，需数控车床加工、要求较高，内圈为不锈钢材质，外圈为45#钢调质处理，结构小巧、灵活。

② 回转器的密封分为主密封及辅助密封，主密封为聚四氟乙烯带不锈钢弹片的唇型密封件，含有碳纤维，起润滑作用，耐高温、抗低温。辅助密封为两件“C”型密封圈，起防尘作用。

下装鹤管工作原理

装鹤管是一种常见的工业设备，其工作原理主要包括管道结构、流体力学和控制原理三个方面。

一、管道结构

装鹤管是由一组特殊形状的管道组成的，通常呈“鹤颈”形状，故得名装鹤管。这种管道结构具有以下特点：

1. 鹤颈形状：装鹤管的主体部分是一段弯曲的管道，形状类似于鹤颈，这种形状有助于流体的分离和控制。

2. 出口设计：装鹤管的出口部分经过特殊设计，通常有多个小孔或喷嘴，用于控制流体的流出速度和方向。

3. 支撑结构：为了保证装鹤管的稳定性，通常会设置支撑结构，如支架或支撑杆，使装鹤管能够承受流体的压力和重力。

二、流体力学

装鹤管的工作原理基于流体力学的原理，主要涉及流体的分离和控制过程。

1. 流体分离：当流体通过装鹤管时，由于管道的特殊结构和流体的流动性质，流体中的气体和液体会发生分离。气体向上升，而液体向下流动，实现了气液的分离。

2. 流体控制：通过装鹤管的出口部分的设计，可以控制流体的流出速度和方向。通过调节出口孔的大小、数量和位置，可以实现对流体流出速度和方向的精确控制。

三、控制原理

装鹤管的工作原理还涉及控制原理，其控制过程主要包括以下几个方面：

1. 流体控制阀：装鹤管通常与流体控制阀配合使用，通过控制阀的开度来调节流体的流量。当控制阀关闭时，流体无法通过装鹤管，实现了对流体的控制。

2. 液位控制：装鹤管常用于液位控制系统中，通过控制流体的流出速度和方向，可以实现对液位的自动控制。当液位过高时，流体会通过装鹤管的出口流出，从而降低液位；当液位过低时，控制阀关闭，停止流体的流出。

3. 压力控制：装鹤管也可以用于压力控制系统中，通过控制流体的流出速度和方向，可以实现对压力的自动控制。当压力过高时，流体会通过装鹤管的出口流出，从而降低压力；当压力过低时，控制阀关闭，停止流体的流出。

装鹤管的工作原理主要包括管道结构、流体力学和控制原理三个方面。通过特殊的管道结构和流体力学原理，装鹤管可以实现对流体的分离和控制；同时结合控制原理，可以实现对液位和压力的自动控制。装鹤管在工业领域有着广泛的应用，如化工、石油、制药等行业，为生产过程提供了稳定、高效的流体控制解决方案。

二甲醚 装车鹤管试压检查记录表

单 位 编 号 1#装车鹤管

原 介 质 二甲醚 试压介质 水

生产厂家 连云港远洋流体装卸设备有限公司

试压开始时间 2016年6月10日9时20分 试验停止时间 2016年6月10日11时20分

规 格 型 号 单 位 数 量

TE3(1)2 台 1

试验标准及规定 试压方式 水压 平均气温（℃） 30

工作压力（MPa） 稳压时间（min） 120

试验压力（MPa） 允许压降（MPa） 实测压力（MPa） 实测压降（MPa）

试压经过及问题处理 将装车鹤管管线进口安装盲板，出口安装接头盖，从鹤管上排气倒淋处注水，上午9点灌满水后，开始用手动试压泵加压，至上午9：20加压至，中午11：20检查，实测压降 MPa，管道基本保持恒压，接口、管身无破损及漏水。

试压合格。

试验员 年 月 日

单位负责人

代 表 年

月 日

生产单位 机动部

生产部 安环部

化工鹤管规格

一、引言

化工鹤管是一种常见的工业设备，在化工生产过程中起到了重要的作用。本文将就化工鹤管的规格进行详细介绍。

二、化工鹤管的定义

化工鹤管，又称鹤嘴管，是一种用于控制流体流量和流动方向的装置。它通常由金属制成，具有一定的长度和形状，用于连接管道或容器。

三、化工鹤管的分类

根据功能和使用场景的不同，化工鹤管可以分为以下几种类型：

1. 流量鹤管：用于控制流体的流量，通常具有可调节的孔径和形状，通过改变鹤管的开口大小来控制流体的流量。

2. 方向鹤管：用于改变流体的流动方向，常见的有Y型和T型鹤管，通过改变鹤管的连接方式来实现流体的分流或合流。

3. 混合鹤管：用于混合两种或多种不同的流体，通过设计特殊的鹤管结构，使不同的流体能够充分混合。

4. 分离鹤管：用于将混合在一起的流体分离开，常见的有沉淀分离鹤管和液滴分离鹤管，通过鹤管内部的结构和设计来实现分离效果。

四、化工鹤管的尺寸和材质

化工鹤管的尺寸和材质是根据具体的工作条件和需求来确定的。一般来说，鹤管的尺寸包括长度、直径和孔径等参数。常见的鹤管直径范围为10mm到500mm，长度范围为100mm到2000mm。

化工鹤管的材质通常选用耐腐蚀性能较好的金属材料，如不锈钢、镍合金等。对于某些特殊场合，还可以选择使用陶瓷或塑料等材料。

五、化工鹤管的安装和维护

化工鹤管的安装需要注意以下几点：

1. 安装前应检查鹤管是否完好无损，是否与管道或容器连接紧固。

2. 安装时应根据鹤管的使用要求选择适当的连接方式，如法兰连接、焊接连接等。

3. 安装完成后应进行密封性能测试，确保鹤管的密封性良好。

化工鹤管的维护主要包括以下几个方面：

1. 定期检查鹤管的表面是否有腐蚀、磨损等情况，及时进行维修或更换。

2. 清洗鹤管内部的沉积物，保持流体通道的畅通。

3. 定期检查鹤管的连接部位是否松动，需要及时进行紧固。

六、化工鹤管的应用领域
