压缩空气管道计算表2014.05.16

压缩空气管径的计算压缩空气管道的计算是设计和安装管道系统的重要步骤。

压缩空气是工业生产中常用的一种能源形式，通常用于驱动机械设备和工具。

为了确保高效的空气传送和确保系统的可靠性，正确计算和选择管道的尺寸至关重要。

在进行压缩空气管道的计算时，需要考虑多个因素，如最大流量、器具数量、系统压力损失、环境温度等。

首先，我们需要确定所需的最大空气流量。

这可以通过查看设备的技术规格、生产制造商提供的数据或者使用仪表测量来获得。

流量一般以单位时间内通过管道的气体体积表示，常用单位是标准立方英尺每分钟（SCFM）或者立方米每小时（Nm³/h）。

其次，我们需要确定系统中使用的压力和压力损失。

压缩空气管道系统的工作压力决定了流量和速度。

一般来说，工作压力为90-110 psi （6.2-7.6 bar）是比较常见的。

在管道系统中，压力损失会导致降低流量和效率。

因此，我们需要根据所需的最大空气流量和系统工作压力确定可接受的压力损失。

然后，我们需要考虑管道的长度和布置。

较长的管道会增加摩擦阻力，从而增加压力损失。

因此，如果管道系统较长或有多个弯曲，需要相应调整管道尺寸以减小压力损失。

此外，我们还需要考虑环境温度。

压缩空气在传送和使用过程中会发生冷却，从而导致水分凝结。

如果环境温度较低，水分更容易凝结并堵塞管道。

因此，在计算管道尺寸时，需要考虑水分凝结对管道的影响。

在进行管道尺寸的计算时，可以使用管道流量公式和压力损失公式。

管道流量公式如下：Q=(V×n)/t其中，Q表示流量，V表示气体体积，n表示单位时间，t表示时间。

压力损失公式可以根据不同管道类型和流量速度使用不同的公式。

例如，对于圆管道，可以使用Darcy–Weisbach公式：ΔP=(f×(L/D)×(V²/2g))其中，ΔP表示管道的压力损失，f表示管道的摩擦系数，L表示管道长度，D表示管道直径，V表示流速，g表示重力加速度。

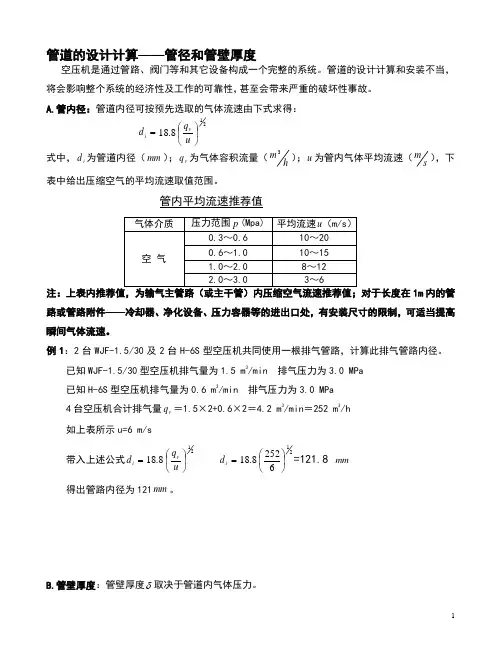

管道的设计计算——管径和管壁厚度空压机是通过管路、阀门等和其它设备构成一个完整的系统。

管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。

A.管内径：管道内径可按预先选取的气体流速由下式求得：=i d 8.1821⎪⎭⎫ ⎝⎛u q v式中，i d 为管道内径（mm ）；v q 为气体容积流量（h m 3）；u 为管内气体平均流速（sm ），下表中给出压缩空气的平均流速取值范围。

管内平均流速推荐值1m 内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处，有安装尺寸的限制，可适当提高瞬间气体流速。

例1：2台WJF-1.5/30及2台H-6S 型空压机共同使用一根排气管路，计算此排气管路内径。

已知WJF-1.5/30型空压机排气量为1.5 m 3/min 排气压力为3.0 MPa已知H-6S 型空压机排气量为0.6 m 3/min 排气压力为3.0 MPa4台空压机合计排气量v q ＝1.5×2+0.6×2＝4.2 m 3/min ＝252 m 3/h如上表所示u=6 m/s带入上述公式=i d 8.1821⎪⎭⎫ ⎝⎛u q v =i d 8.18216252⎪⎭⎫ ⎝⎛=121.8 mm得出管路内径为121mm 。

B.管壁厚度：管壁厚度δ取决于管道内气体压力。

a.低压管道，可采用碳钢、合金钢焊接钢管；中压管道，通常采用碳钢、合金钢无缝钢管。

其壁厚可近似按薄壁圆筒公式计算：min δ=[]c npnpd i+-ϕσ2式中，p 为管内气体压力（MPa ）；n 为强度安全系数5.25.1～=n ，取[σ]为管材的许用应力（MPa ），常用管材许用应力值列于下表；ϕ为焊缝系数，无缝钢管ϕ=1，直缝焊接钢管ϕ=0.8；c 为附加壁厚（包括：壁厚偏差、腐蚀裕度、加工减薄量），为简便起见，通常当δ＞6mm 时，c ≈0.18δ；当δ≤6mm 时，c =1mm 。

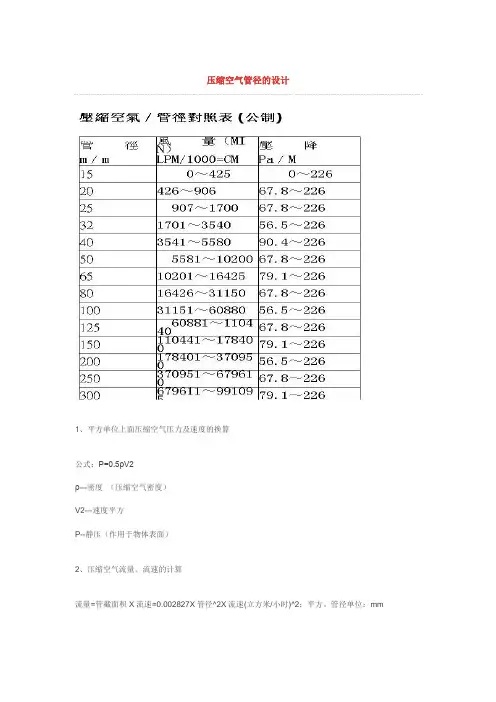

压缩空气管径的设计1、平方单位上面压缩空气压力及速度的换算公式：P=0.5ρV2ρ---密度（压缩空气密度）V2---速度平方P--静压（作用于物体表面）2、压缩空气流量、流速的计算流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。

管径单位：mm流速可用柏努力方程;Z+(V2/2g)+(P/r)=0r=ρgV2是V的平方,是流速Z是高度.(水平流动为0)ρ是空气密度.g是重力加速度=9.81P是压力(MPa)3、压缩空气管路配管应注意的事项(1) 主管路配管时，管路须有1°～2°的倾斜度，以利于管路中冷凝水的排出，如图1、图2所示。

(2) 配管管路的压力降不得超过空压机使用压力的5%，故配管时最好选用比设计值大的管路，其计算公式如下：管径计算d＝mm＝mm其中Q压－压缩空气在管道内流量m3/minV－压缩空气在管道内的流速m/sQ自－空压机铭牌标量m3/minp排绝－空压机排气绝压bar（等于空压机排气压力加1大气压）(3) 支线管路必须从主管路的顶端接出，以避免主管路中的凝结水下流至工作机械中或者回流至空压机中。

(4) 管路不要任意缩小或放大，管路需使用渐缩管，若没有使用渐缩管，在接头处会有扰流产生，产生扰流则会导致大的压力降，同时对管路的寿命也有不利影响。

(5) 空压机之后如果有储气罐及干燥机等净化缓冲设备，理想的配管顺序应是空压机＋储气罐＋干燥机。

储气罐可将部分的冷凝水滤除，同时也有降低气体温度的功能。

将较低温度且含水量较少的压缩空气再导入干燥机，则可减轻干燥机负荷。

(6) 若空气使用量很大且时间很短，最好另加装一储气罐做为缓冲之用，这样可以减少空压机加泄载次数，对空压机使用寿命有很大的益处。

(7) 管路中尽量减少使用弯头及各种阀类。

(8) 理想的配管是主管线环绕整个厂房，这样可以在任何位置均可以获得双方向的压缩空气。

如在某支线用气量突然大增时，可以减少压降。

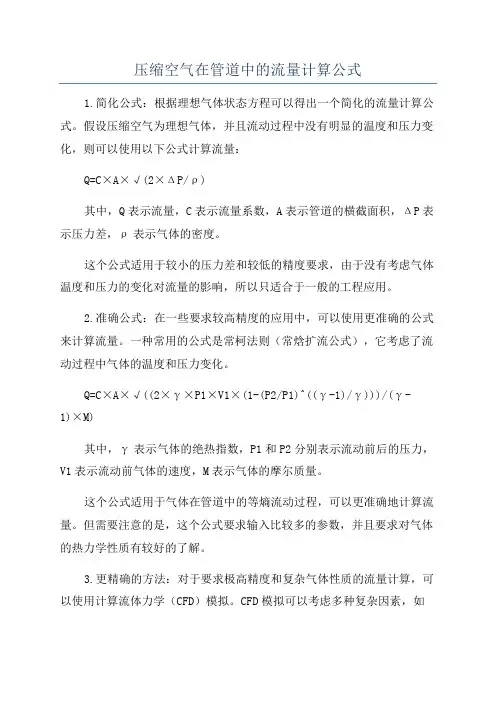

压缩空气在管道中的流量计算公式1.简化公式：根据理想气体状态方程可以得出一个简化的流量计算公式。

假设压缩空气为理想气体，并且流动过程中没有明显的温度和压力变化，则可以使用以下公式计算流量：Q=C×A×√(2×ΔP/ρ)其中，Q表示流量，C表示流量系数，A表示管道的横截面积，ΔP表示压力差，ρ表示气体的密度。

这个公式适用于较小的压力差和较低的精度要求，由于没有考虑气体温度和压力的变化对流量的影响，所以只适合于一般的工程应用。

2.准确公式：在一些要求较高精度的应用中，可以使用更准确的公式来计算流量。

一种常用的公式是常柯法则（常焓扩流公式），它考虑了流动过程中气体的温度和压力变化。

Q=C×A×√((2×γ×P1×V1×(1-(P2/P1)^((γ-1)/γ)))/(γ-1)×M)其中，γ表示气体的绝热指数，P1和P2分别表示流动前后的压力，V1表示流动前气体的速度，M表示气体的摩尔质量。

这个公式适用于气体在管道中的等熵流动过程，可以更准确地计算流量。

但需要注意的是，这个公式要求输入比较多的参数，并且要求对气体的热力学性质有较好的了解。

3.更精确的方法：对于要求极高精度和复杂气体性质的流量计算，可以使用计算流体力学（CFD）模拟。

CFD模拟可以考虑多种复杂因素，如压力、温度、速度分布、流动边界条件等，从而提供更准确的流量计算结果。

但这种方法需要较高的计算资源和专业的软件，且较为复杂和耗时。

需要指出的是，以上介绍的公式和方法都是理论推导或简化模型，实际应用时仍需结合具体情况进行校正和修正。

同时，由于气体在管道中的复杂流动特性以及实际条件的不确定性，任何流量计算公式都有其局限性。

因此，在实际应用中应根据具体条件选择适合的公式和方法，并进行合理的修正和校正。
