完整word版,压缩空气管径的设计计算及壁厚

压缩空气管径的选择1、平方单位上面压缩空气压力及速度的换算公式：P=0.5ρV2ρ---密度（压缩空气密度）V2---速度平方P--静压（作用于物体表面）2、压缩空气流量、流速的计算流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。

管径单位：mm流速可用柏努力方程;Z+(V2/2g)+(P/r)=0r=ρgV2是V的平方,是流速Z是高度.(水平流动为0)ρ是空气密度.g是重力加速度=9.81P是压力(MPa)3、压缩空气管路配管应注意的事项(1) 主管路配管时，管路须有1°～2°的倾斜度，以利于管路中冷凝水的排出，如图1、图2所示。

(2) 配管管路的压力降不得超过空压机使用压力的5%，故配管时最好选用比设计值大的管路，其计算公式如下：管径计算d＝mm＝mm其中Q压－压缩空气在管道内流量m3/minV－压缩空气在管道内的流速m/sQ自－空压机铭牌标量m3/minp排绝－空压机排气绝压bar（等于空压机排气压力加1大气压）(3) 支线管路必须从主管路的顶端接出，以避免主管路中的凝结水下流至工作机械中或者回流至空压机中。

(4) 管路不要任意缩小或放大，管路需使用渐缩管，若没有使用渐缩管，在接头处会有扰流产生，产生扰流则会导致大的压力降，同时对管路的寿命也有不利影响。

(5) 空压机之后如果有储气罐及干燥机等净化缓冲设备，理想的配管顺序应是空压机＋储气罐＋干燥机。

储气罐可将部分的冷凝水滤除，同时也有降低气体温度的功能。

将较低温度且含水量较少的压缩空气再导入干燥机，则可减轻干燥机负荷。

(6) 若空气使用量很大且时间很短，最好另加装一储气罐做为缓冲之用，这样可以减少空压机加泄载次数，对空压机使用寿命有很大的益处。

(7) 管路中尽量减少使用弯头及各种阀类。

(8) 理想的配管是主管线环绕整个厂房，这样可以在任何位置均可以获得双方向的压缩空气。

如在某支线用气量突然大增时，可以减少压降。

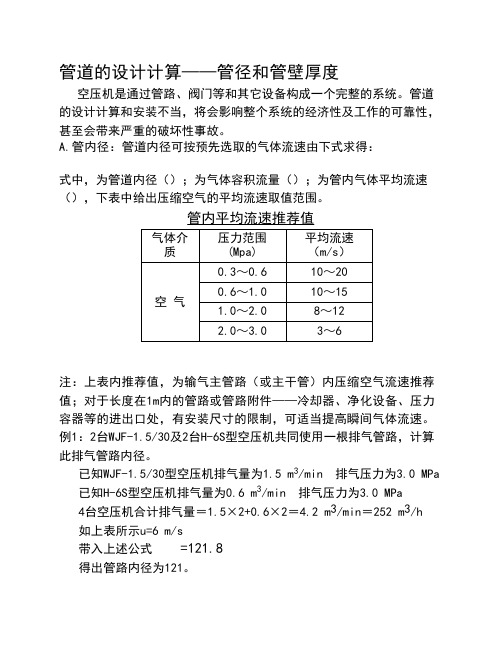

管道的设计计算——管径和管壁厚度空压机是通过管路、阀门等和其它设备构成一个完整的系统。

管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。

A.管内径：管道内径可按预先选取的气体流速由下式求得：式中，为管道内径（）；为气体容积流量（）；为管内气体平均流速（），下表中给出压缩空气的平均流速取值范围。

管内平均流速推荐值气体介质压力范围(Mpa)平均流速（m/s）空 气0.3～0.610～200.6～1.010～151.0～2.08～122.0～3.03～6注：上表内推荐值，为输气主管路（或主干管）内压缩空气流速推荐值；对于长度在1m内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处，有安装尺寸的限制，可适当提高瞬间气体流速。

例1：2台WJF-1.5/30及2台H-6S型空压机共同使用一根排气管路，计算此排气管路内径。

已知WJF-1.5/30型空压机排气量为1.5 m3/min 排气压力为3.0 MPa 已知H-6S型空压机排气量为0.6 m3/min 排气压力为3.0 MPa4台空压机合计排气量＝1.5×2+0.6×2＝4.2 m3/min＝252 m3/h 如上表所示u=6 m/s带入上述公式 =121.8得出管路内径为121。

B.管壁厚度：管壁厚度取决于管道内气体压力。

a.低压管道，可采用碳钢、合金钢焊接钢管；中压管道，通常采用碳钢、合金钢无缝钢管。

其壁厚可近似按薄壁圆筒公式计算：= 式中，为管内气体压力（MPa）；为强度安全系数，取[σ]为管材的许用应力（MPa），常用管材许用应力值列于下表；为焊缝系数，无缝钢管=1，直缝焊接钢管=0.8；为附加壁厚（包括：壁厚偏差、腐蚀裕度、加工减薄量），为简便起见，通常当＞6mm时，≈0.18；当≤6mm时，=1mm。

当管子被弯曲时，管壁应适当增加厚度，可取= 式中，为管道外径；为管道弯曲半径。

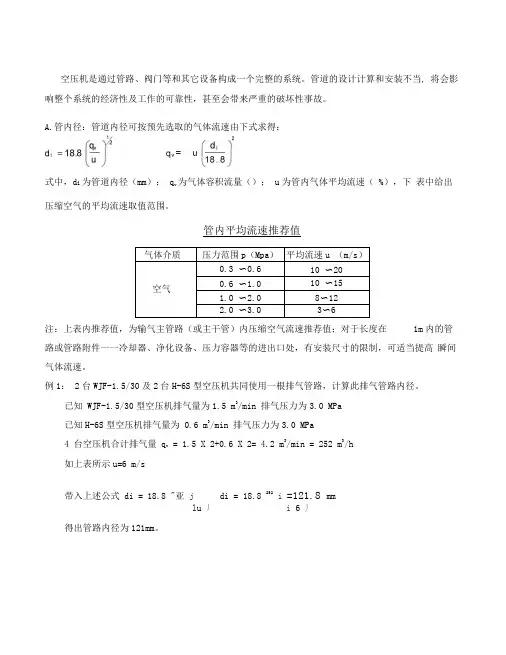

压缩空气管道的设计计算LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】管道的设计计算——管径和管壁厚度 空压机是通过管路、阀门等和其它设备构成一个完整的系统。

管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。

A.管内径：管道内径可按预先选取的气体流速由下式求得：=i d 8.1821⎪⎪⎭⎫ ⎝⎛u q v v q = u 28.18⎪⎪⎭⎫ ⎝⎛i d式中，i d 为管道内径（mm ）；v q 为气体容积流量（h m 3）；u 为管内气体平均流速（sm ），下表中给出压缩空气的平均流速取值范围。

管内平均流速推荐值1m 内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处，有安装尺寸的限制，可适当提高瞬间气体流速。

例1：2台30及2台H-6S 型空压机共同使用一根排气管路，计算此排气管路内径。

已知30型空压机排气量为 m 3/min 排气压力为 MPa已知H-6S 型空压机排气量为 m 3/min 排气压力为 MPa4台空压机合计排气量v q ＝×2+×2＝ m 3/min ＝252 m 3/h如上表所示u=6 m/s带入上述公式=i d 8.1821⎪⎭⎫ ⎝⎛u q v =i d 8.18216252⎪⎭⎫ ⎝⎛= mm 得出管路内径为121mm 。

B.管壁厚度：管壁厚度δ取决于管道内气体压力。

a.低压管道，可采用碳钢、合金钢焊接钢管；中压管道，通常采用碳钢、合金钢无缝钢管。

其壁厚可近似按薄壁圆筒公式计算：min δ=[]c npnpd i +-ϕσ2 式中，p 为管内气体压力（MPa ）；n 为强度安全系数5.25.1～=n ，取[σ]为管材的许用应力（MPa ），常用管材许用应力值列于下表；ϕ为焊缝系数，无缝钢管ϕ=1，直缝焊接钢管ϕ=；c 为附加壁厚（包括：壁厚偏差、腐蚀裕度、加工减薄量），为简便起见，通常当δ＞6mm 时，c ≈δ；当δ≤6mm 时，c =1mm 。

压缩空气管径的设计计算及壁厚1.确定气体流量：首先需要确定所需传输的压缩空气的气体流量，一般以标准体积流量表示，单位为立方米/分钟或立方英尺/分钟。

2.确定压力损失：计算压缩空气在管道传输中的压力损失，根据流量和管道长度来确定管道的摩阻系数。

根据气体传输的相关经验公式，计算得到气体在管道中的压力损失值。

3.选择管道材料：根据压缩空气的使用环境和工作条件选择合适的管道材料，常见的材料有铜管、镀锌管、不锈钢管等。

不同材料的管道具有不同的特性和耐压能力，根据实际情况选择合适的材料。

4. 计算管道直径：根据流量和压力损失值，采用Colebrook-White方程或其他管道流体力学公式，计算得到合适的管道直径。

直径的计算一般需要结合其他因素，如压力损失限制、经济性、施工便利性等进行综合考虑。

5.设计壁厚：根据所选择的管道材料和管道直径，结合设计标准和规范，确定合适的管道壁厚。

壁厚的设计一般要满足管道的强度和刚度要求，并考虑到管道的焊接性能和耐腐蚀性能。

在压缩空气管道设计过程中，需要注意以下几个要点：1.管道长度：管道长度对于压缩空气的传输有一定影响，较长的管道会增加压力损失。

因此，在设计计算时需要考虑管道长度，并进行相应的修正。

2.管道接头：管道连接方式也会对压缩空气管道的性能和压力损失产生一定影响。

常见的连接方式有焊接、螺纹连接、法兰连接等，需根据实际情况选择合适的连接方式，并考虑连接处的压力损失。

3.安全性考虑：在压缩空气管道设计中，应充分考虑系统的安全性，包括防止管道爆炸、泄漏等安全问题。

合理选择管道材料、设计合适的壁厚，并进行可靠的管道连接和保护措施，以确保系统的安全运行。

总之，压缩空气管径的设计计算及壁厚的选择要根据具体的使用需求、工作条件和管道特性进行综合考虑，合理设计管道尺寸和壁厚，以提高系统的传输效果和安全性。

压缩空气管径的设计1、平方单位上面压缩空气压力及速度的换算公式：P=0.5ρV2ρ---密度（压缩空气密度）V2---速度平方P--静压（作用于物体表面）2、压缩空气流量、流速的计算流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。

管径单位：mm流速可用柏努力方程;Z+(V2/2g)+(P/r)=0r=ρgV2是V的平方,是流速Z是高度.(水平流动为0)ρ是空气密度.g是重力加速度=9.81P是压力(MPa)3、压缩空气管路配管应注意的事项(1) 主管路配管时，管路须有1°～2°的倾斜度，以利于管路中冷凝水的排出，如图1、图2所示。

(2) 配管管路的压力降不得超过空压机使用压力的5%，故配管时最好选用比设计值大的管路，其计算公式如下：管径计算d＝mm＝mm其中Q压－压缩空气在管道内流量m3/minV－压缩空气在管道内的流速m/sQ自－空压机铭牌标量m3/minp排绝－空压机排气绝压bar（等于空压机排气压力加1大气压）(3) 支线管路必须从主管路的顶端接出，以避免主管路中的凝结水下流至工作机械中或者回流至空压机中。

(4) 管路不要任意缩小或放大，管路需使用渐缩管，若没有使用渐缩管，在接头处会有扰流产生，产生扰流则会导致大的压力降，同时对管路的寿命也有不利影响。

(5) 空压机之后如果有储气罐及干燥机等净化缓冲设备，理想的配管顺序应是空压机＋储气罐＋干燥机。

储气罐可将部分的冷凝水滤除，同时也有降低气体温度的功能。

将较低温度且含水量较少的压缩空气再导入干燥机，则可减轻干燥机负荷。

(6) 若空气使用量很大且时间很短，最好另加装一储气罐做为缓冲之用，这样可以减少空压机加泄载次数，对空压机使用寿命有很大的益处。

(7) 管路中尽量减少使用弯头及各种阀类。

(8) 理想的配管是主管线环绕整个厂房，这样可以在任何位置均可以获得双方向的压缩空气。

如在某支线用气量突然大增时，可以减少压降。

V=3600W0)100(42⨯⨯d πW0=36001000100042⨯⨯⨯⨯d V πW0=353.862dVV Nm 3/h d:W0:m/sG(Kg/h)V ,G=ρ0V W0=ρ0286.353⨯d G G Kg/h ρ0:Kg/m 3管道的设计计算——管径和管壁厚度空压机是通过管路、阀门等和其它设备构成一个完整的系统。

管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。

A.管内径：管道内径可按预先选取的气体流速由下式求得：=i d 8.1821⎪⎭⎫ ⎝⎛u q v 式中，i d 为管道内径（mm ）；v q 为气体容积流量（h m3）；u 为管内气体平均流速（sm ），下表中给出压缩空气的平均流速取值范围。

管内平均流速推荐值气体介质p (Mpa)u （m/s）0.3～0.6～200.6～1.0～151.0～2.0～12空气～3.0～6注：上表内推荐值，为输气主管路（或主干管）内压缩空气流速推荐值；对于长度在1m 内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处，有安装尺寸的限制，可适当提高瞬间气体流速。

例1：2台WJF-1.5/30及2台H-6S 型空压机共同使用一根排气管路，计算此排气管路内径。

已知WJF-1.5/30型空压机排气量为1.5 m 3/min排气压力为3.0 MPa 已知H-6S 型空压机排气量为0.6 m 3/min 排气压力为3.0 MPa4台空压机合计排气量v q ＝1.5×2+0.6×2＝4.2 m 3/min＝252 m 3/h如上表所示u=6 m/s带入上述公式=i d 8.1821⎪⎭⎫ ⎝⎛u q v =i d 8.18216252⎪⎭⎫ ⎝⎛=121.8mm 得出管路内径为121mm 。

B.管壁厚度：管壁厚度δ取决于管道内气体压力。

a.低压管道，可采用碳钢、合金钢焊接钢管；中压管道，通常采用碳钢、合金钢无缝钢管。

管道的设计计算——管径和管壁厚度空压机是通过管路、阀门等和其它设备构成一个完整的系统。

管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。

A.管内径：管道内径可按预先选取的气体流速由下式求得：=i d 8.1821⎟⎠⎞⎜⎝⎛u q v 式中，为管道内径（）；为气体容积流量（i d mm v q h m 3）；为管内气体平均流速（u s m ），下表中给出压缩空气的平均流速取值范围。

管内平均流速推荐值气体介质 压力范围(Mpa)p 平均流速（m/s）u 0.3～0.6 ２0～１00.6～1.0 1５～1０ 1.0～2.0 １２～８空 气 2.0～3.0 ６～３注：上表内推荐值，为输气主管路（或主干管）内压缩空气流速推荐值；对于长度在1m 内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处，有安装尺寸的限制，可适当提高瞬间气体流速。

例1：2台WJF-1.5/30及2台H-6S 型空压机共同使用一根排气管路，计算此排气管路内径。

已知WJF-1.5/30型空压机容积流量为1.5／３１＝０． m 3 ０４８ /min 排气压力为3.0 MPa 已知H-6S型空压机容积量为0.6／３１＝０．０１９　m 3 /min 排气压力为3.0 MPa 4台空压机合计容积量qv=(0.048+0.019)*2=0.134 m 3/min＝８．０４　m 3　/h 如上表所示u=6 m/s 带入上述公式=i d 8.1821⎟⎠⎞⎜⎝⎛u q v =i d 8.182168.04⎟⎠⎞⎜⎝⎛=２１.７７ mm 得出管路内径为２１．７７。

mmB.管壁厚度：管壁厚度δ取决于管道内气体压力。

a.低压管道，可采用碳钢、合金钢焊接钢管、铝合金无缝管；中压管道，通常采用碳钢、合金钢、无缝钢管。

其壁厚可近似按薄壁圆筒公式计算：min δ=[]c npnpd i +−ϕσ2 式中，p 为管内气体压力（MPa）；n 为强度安全系数5.25.1～=n ，取[σ]为管材的许用应力（MPa），常用管材许用应力值列于下表；ϕ为焊缝系数，无缝钢管ϕ=1，直缝焊接钢管ϕ=0.8；为附加壁厚（包括：壁厚偏差、腐蚀裕度、加工减薄量），为简便起见，通常当c δ＞6mm 时，c ≈0.18δ；当δ≤6mm 时， =1mm。

压缩空气管径的选择1、平方单位上面压缩空气压力及速度的换算公式：P=0.5p V2P ---密度(压缩空气密度)V2---速度平方P--静压(作用于物体表面)2、压缩空气流量、流速的计算流量=管截面积X流速=0.002827X管径A2X流速(立方米/小时)A2 :平方。

管径单位：mm流速可用柏努力方程；Z+(V2/2g)+(P/r)=0r= p gV2是V的平方，是流速Z是高度.(水平流动为0)p是空气密度•g是重力加速度=9.81P是压力(MPa)3、压缩空气管路配管应注意的事项(1) 主管路配管时，管路须有1°〜2°的倾斜度，以利于管路中冷凝水的排出。

(2) 配管管路的压力降不得超过空压机使用压力的5%故配管时最好选用比设计值大的管路，其计算公式如下：管径计算d= mm= mm其中Q压一压缩空气在管道内流量m3/minV—压缩空气在管道内的流速m/sQ自—空压机铭牌标量m3/minp排绝-空压机排气绝压bar (等于空压机排气压力加1大气压)(3) 支线管路必须从主管路的顶端接出，以避免主管路中的凝结水下流至工作机械中或者回流至空压机中。

(4) 管路不要任意缩小或放大，管路需使用渐缩管，若没有使用渐缩管，在接头处会有扰流产生，产生扰流则会导致大的压力降，同时对管路的寿命也有不利影响。

(5) 空压机之后如果有储气罐及干燥机等净化缓冲设备，理想的配管顺序应是空压机+储气罐+干燥机。

储气罐可将部分的冷凝水滤除，同时也有降低气体温度的功能。

将较低温度且含水量较少的压缩空气再导入干燥机，则可减轻干燥机负荷。

(6) 若空气使用量很大且时间很短，最好另加装一储气罐做为缓冲之用，这样可以减少空压机加泄载次数，对空压机使用寿命有很大的益处。

(7) 管路中尽量减少使用弯头及各种阀类。

(8) 理想的配管是主管线环绕整个厂房，这样可以在任何位置均可以获得双方向的压缩空气。

如在某支线用气量突然大增时，可以减少压降。

管道的设计计算——管径和管壁厚度空压机是通过管路、阀门等和其它设备构成一个完整的系统。

管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。

A.管内径：管道内径可按预先选取的气体流速由下式求得：=i d 8.1821⎪⎭⎫ ⎝⎛u q v 式中，i d 为管道内径（mm ）；v q 为气体容积流量（h m 3）；u 为管内气体平均流速（s m ），下表中给出压缩空气的平均流速取值范围。

管内平均流速推荐值1m 内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处，有安装尺寸的限制，可适当提高瞬间气体流速。

例1：2台WJF-1.5/30及2台H-6S 型空压机共同使用一根排气管路，计算此排气管路内径。

已知WJF-1.5/30型空压机排气量为1.5 m 3/min 排气压力为3.0 MPa已知H-6S 型空压机排气量为0.6 m 3/min 排气压力为3.0 MPa4台空压机合计排气量v q ＝1.5×2+0.6×2＝4.2 m 3/min ＝252 m 3/h如上表所示u=6 m/s带入上述公式=i d 8.1821⎪⎭⎫ ⎝⎛u q v =i d 8.18216252⎪⎭⎫ ⎝⎛=121.8 mm 得出管路内径为121mm 。

B.管壁厚度：管壁厚度δ取决于管道内气体压力。

a.低压管道，可采用碳钢、合金钢焊接钢管；中压管道，通常采用碳钢、合金钢无缝钢管。

其壁厚可近似按薄壁圆筒公式计算：min δ=[]c npnpd i +-ϕσ2 式中，p 为管内气体压力（MPa ）；n 为强度安全系数5.25.1～=n ，取[σ]为管材的许用应力（MPa ），常用管材许用应力值列于下表；ϕ为焊缝系数，无缝钢管ϕ=1，直缝焊接钢管ϕ=0.8；c 为附加壁厚（包括：壁厚偏差、腐蚀裕度、加工减薄量），为简便起见，通常当δ＞6mm 时，c ≈0.18δ；当δ≤6mm 时，c =1mm 。
