学生实验报告
院别 电子信息学院 课程名称 电子技术实验
班级 12无线技术 实验名称 基本共射放大电路
姓名 Alvin 实验时间 2014年3月6日
学号 33 指导教师 文毅
报 告 内 容
一、实验目的和任务
1. 加深对基本共射放大电路放大特性的理解；
2. 学习放大电路的静态工作点参数的测量方法；
3. 了解电路参数对静态工作点的影响和静态调试方法；
4. 学习放大电路交流参数的测量方法；
5. 学习常用电子仪器的使用。

二、实验原理介绍
图1-1为基本共射放大电路原理图 ，图1-2是其直流通路。

Rb 33kRc12kRp680kC110uUs +12v Uo C210u Rb 33kRc1
2k

Rp
680k

+12v

图1-1 基本共射放大电路 图1-2 直流通路
首先，对该电路作直流分析。分析图1-2的直流通路，可得到如下直流工作参数的关
系表达式：

b
BECC
B
R

UVI

(1-1)

BC
II
(1-2)
.
.
CCCCCE
IRVU
(1-3)

beLCi
O
U
r)R//R(U

UA

(1-4)

式中，rbe是三极管的交流输入电阻。它可用下式近似估算：
)(I26)1(300rEbe
(1-5)

其中，IE是三极管的射极静态电流，单位是毫安(mA)。
三、实验内容和数据记录
1. 静态工作点参数测试
在静态测量时，暂时不要将交流信号接入电路。
（1） 观察Rb对静态工作点参数的影响。
VCC =12V，RC=2 kΩ，Rb分别取33kΩ、100kΩ、200kΩ、300kΩ、600kΩ。用万能表
分别测量各个Rb阻值下的静态工作点参数，将测量结果填入表1-1，并据UCE的大小来判
断三极管的工作状态。
表1-1
Rb（Ω） 33k 100k 200k 300k 600k

UCE(V) 0.03 0.06 0.09 0.12 4.24
工作状态 饱和 饱和 饱和 饱和 放大
Rb增大时， UCE如何变化？静态工作点向哪个区域移动？
（2） 观察RC对静态工作点参数的影响
VCC =12V，Rb=600kΩ，RC分别取2 kΩ、5.1kΩ ,用万能表分别测量每一个RC阻值下
的静态工作点参数，将测量结果填入表1-2中，确定三极管的工作状态。
表1-2
RC (kΩ) 2 5.1

UCE (V) 4.24 0.09
工作状态 放大 饱和
据以上表格的结果， RC增大时，UCE有何变化？
（3） 观察电源电压EC对UCE的影响。
Rb=600kΩ，RC=2kΩ，VCC分别取3V、6V、12V，分别测量出在EC取不同值时的U
CE

值，将结果填入表1-3。
.
.
表1-3
VCC (V) 3 6 12

UCE (V) 1.50 2.40 4.24

2. 动态研究
(1)按图1.3所示电路接线，调Rb使Vc为6V。
(2)将信号发生器的输出信号调到f=1KHz，VP-P为500mV，接至放大电路的Us点，
经过R1、R2衰减（100倍），Ui点得到5mV的小信号，观察Ui和UO端波形，并比较相位。
(3)信号源频率不变，逐渐加大信号源幅度，观察UO不失真时的最大值并填表1－4。
表1－4
实测 实测计算 估算
Ui(mV) UO(V) AV A
V

5.3 0.53 100 110
15.2 1.64 108 106
43.1 4.00 95 101

(4) Ui=5mV（RC=5.1K 断开负载RL），减小RP，使Vc＜4V，可观察到（UO波形）饱
和失真；增大RP，使Vc＞9V，将R1由5.1K改为510Ω（即：使Ui=50mV），可观察到（U
O

波形）截止失真，将测量结果填入表1－5。

表1－5
RP Vb Vc Ve 输出波形情况

小 3.93 3.30 3.27 如下图1

合适 2.74 6.00 2.10 如下图2
大 1.03 10.79 0.43 如下图3
.

.
图1
图2


图3

四、实验结论与心得

1.静态分析时，bR增大时，CEU也增大，静态工作点从饱和区向放大区移动 ；CEU随CE的
增大而减小。
2.在动态分析时， iU端波形的相位和OU端波形的相位相反；存在LR时的uA比不存在
L
R

时的小。

成绩 教师签名 批改时间 年 月 日

合集下载

电子电路共射放大电路EDA实验报告

电子电路共射放大电路EDA实验报告

电子电路共射放大电路EDA实验报告一、实验目的1. 掌握EDA软件的使用；2. 掌握共射放大电路的基本原理；3. 学会使用EDA软件进行电路仿真；4. 熟悉共射放大电路的性质，并进行分析。

二、实验原理1. 共射放大电路的原理共射放大电路是一种常用的晶体管放大电路。

它是指共射极作为输入端，分配少量信号功率，而将大量功率输出的一种电路。

该电路可以放大输入信号，但需要额外的电阻、电容及负载电阻等元件的配合。

共射放大电路的特点是具有较高的电压放大倍数，能够放大交流信号，但直流稳定性较差。

同时，该电路在增益较大时，输出阻抗较低，具有较强的驱动能力。

三、实验步骤及结果分析1. EDA软件的运用首先，我们打开EDA软件并进行基本设置，包括添加元器件、进行连线、添加电源等操作。

在添加元器件时，我们需要选择正确的型号，以确保电路的正常运行。

接下来，我们按照共射放大电路的原理进行搭建。

在该电路中，我们需要添加三个主要元器件，包括晶体管、电容和电阻。

晶体管起到放大信号的作用，电容和电阻则用于控制电流和增益。

3. 电路仿真及分析在电路搭建完成后，我们可以进行电路仿真。

通过对电路的输入和输出进行测量，可以得到电路的增益、频率响应等参数。

在分析电路性质时，我们需要注意到各元器件之间的相互作用，以及电路的整体响应特性。

四、实验结论通过本次实验，我们学习了EDA软件的使用方法，同时掌握了共射放大电路的原理和特性。

在电路搭建过程中，我们注意到各元器件之间的相互作用，以及电路的整体响应特性。

在后续的实验工作中，我们将进一步深入学习电路的相关知识，并掌握更多的电路设计和仿真技巧。

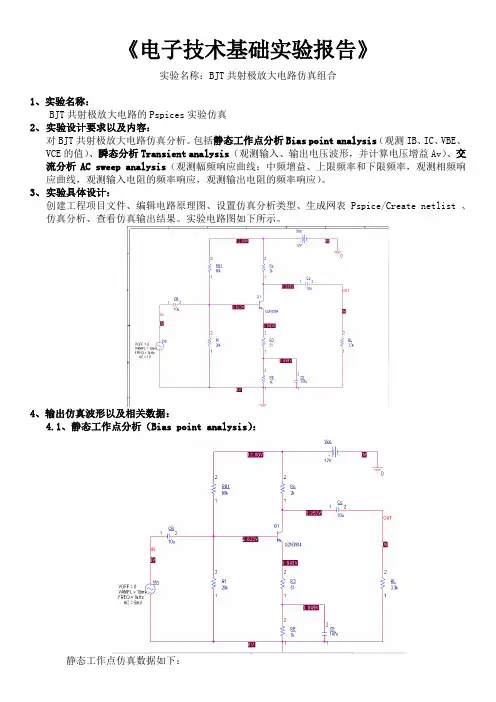

电子技术基础实验报告-BJT共射极放大电路仿真报告
