单管放大电路实验报告王剑晓

单管放大电路实验报告前言单管放大电路是电子学中常用的一个基本元件，广泛应用于各种电子设备，如放音机、放大器、电视机等。

本文旨在探讨单管放大电路实验的基本原理、实验操作步骤和实验结果与分析。

实验目的1.了解单管放大电路的基本结构和工作原理；2.学习单管放大电路的电路分析方法；3.实际操作单管放大电路电路进行实验，掌握实验方法以及实验过程中的一些实用问题的解决方案；4.根据实验结果完成数据分析和讨论，加深理解单管放大电路的原理和特性。

实验原理单管放大电路是由一个晶体管和若干个电阻、电容等组成的。

晶体管的基本结构是由广泛的p型半导体和狭窄的n型半导体构成的。

晶体管有三个引脚，分别为基极、发射极和集电极。

在单管放大电路中，基极通过一个电阻Rb与信号源相连，集电极通过一个负载电阻RL与电源相连，而发射极则接地。

当输入信号通过Rb注入基极时，由于晶体管发生的放大归功于其特性，即当晶体管输在正向区时，它是三极管，将输入信号转换为电流信号并经过电容耦合AC通过变压器通过负载电阻RL输出。

放大系数可以通过电路参数来调节，如增大Rb或降低RL可以提高放大系数。

实验器材本次实验使用的器材包括：晶体管、电容、电阻、示波器、调节电源、万用表等。

实验步骤1.按照图1所示的单管放大电路电路原理图进行连线，并将开关S1关闭；2.接通调节电源，在标准电压下，观察电路是否正常工作；3.将示波器连接到负载电阻RL两端，并调节示波器参数，使信号幅度和频率适合检测；4.调节Rb通过测量输入电压和输入电流确定其值；5.改变RL的电阻值并观察其对电路输出的影响；6.连续进行多次测量，以获取更多数据，以便进行分析和比较。

实验结果本实验的结果如下：1.掌握了单管放大电路的基本原理和使用方法；2.了解了基极电阻对放大倍数的影响；3.测定了电路输入输出电压，并且通过万用表测定了电路中的电流，分析了实验结果的数据；4.测试Rb和RL对音频信号的放大和失真的影响，获得了电压放大倍数和工作参数与输出信号之间的关系曲线。

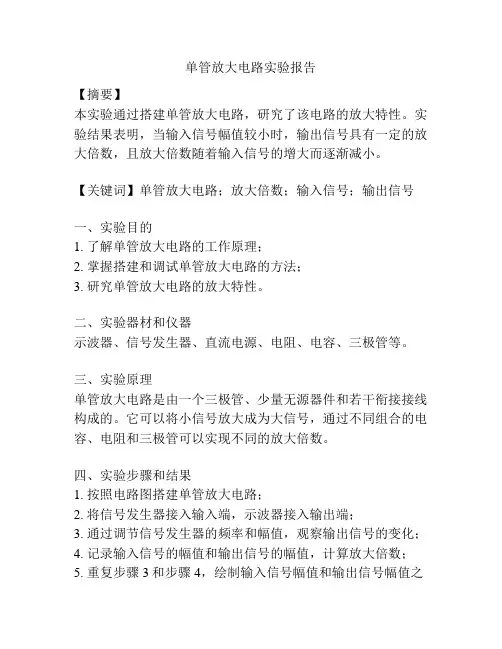

单管放大电路实验报告【摘要】本实验通过搭建单管放大电路，研究了该电路的放大特性。

实验结果表明，当输入信号幅值较小时，输出信号具有一定的放大倍数，且放大倍数随着输入信号的增大而逐渐减小。

【关键词】单管放大电路；放大倍数；输入信号；输出信号一、实验目的1. 了解单管放大电路的工作原理；2. 掌握搭建和调试单管放大电路的方法；3. 研究单管放大电路的放大特性。

二、实验器材和仪器示波器、信号发生器、直流电源、电阻、电容、三极管等。

三、实验原理单管放大电路是由一个三极管、少量无源器件和若干衔接接线构成的。

它可以将小信号放大成为大信号，通过不同组合的电容、电阻和三极管可以实现不同的放大倍数。

四、实验步骤和结果1. 按照电路图搭建单管放大电路；2. 将信号发生器接入输入端，示波器接入输出端；3. 通过调节信号发生器的频率和幅值，观察输出信号的变化；4. 记录输入信号的幅值和输出信号的幅值，计算放大倍数；5. 重复步骤3和步骤4，绘制输入信号幅值和输出信号幅值之间的关系曲线。

五、实验结果与分析实验结果表明，当输入信号幅值较小时，输出信号具有一定的放大倍数，且放大倍数随着输入信号的增大而逐渐减小。

这是由于三极管的非线性特性造成的，当输入信号幅值较小时，三极管工作在其饱和状态，此时输出信号的放大倍数较高；当输入信号幅值较大时，三极管工作在其线性状态，此时输出信号的放大倍数较低。

六、实验总结通过本次实验，我们深入了解了单管放大电路的工作原理，并掌握了搭建和调试该电路的方法。

我们还研究了单管放大电路的放大特性，发现输出信号的放大倍数与输入信号的大小有关，这为我们进一步设计和优化放大电路提供了参考。

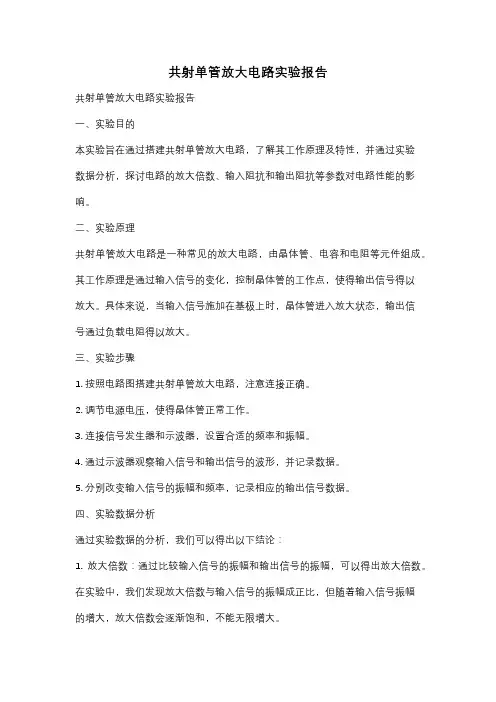

共射单管放大电路实验报告共射单管放大电路实验报告一、实验目的本实验旨在通过搭建共射单管放大电路，了解其工作原理及特性，并通过实验数据分析，探讨电路的放大倍数、输入阻抗和输出阻抗等参数对电路性能的影响。

二、实验原理共射单管放大电路是一种常见的放大电路，由晶体管、电容和电阻等元件组成。

其工作原理是通过输入信号的变化，控制晶体管的工作点，使得输出信号得以放大。

具体来说，当输入信号施加在基极上时，晶体管进入放大状态，输出信号通过负载电阻得以放大。

三、实验步骤1. 按照电路图搭建共射单管放大电路，注意连接正确。

2. 调节电源电压，使得晶体管正常工作。

3. 连接信号发生器和示波器，设置合适的频率和振幅。

4. 通过示波器观察输入信号和输出信号的波形，并记录数据。

5. 分别改变输入信号的振幅和频率，记录相应的输出信号数据。

四、实验数据分析通过实验数据的分析，我们可以得出以下结论：1. 放大倍数：通过比较输入信号的振幅和输出信号的振幅，可以得出放大倍数。

在实验中，我们发现放大倍数与输入信号的振幅成正比，但随着输入信号振幅的增大，放大倍数会逐渐饱和，不能无限增大。

2. 输入阻抗：输入阻抗是指电路对外部信号源的阻抗。

在共射单管放大电路中，输入阻抗较低，可以有效地接收外部信号，并将其放大输出。

3. 输出阻抗：输出阻抗是指电路对外部负载的阻抗。

在共射单管放大电路中，输出阻抗较高，可以有效地驱动负载电阻，使得输出信号的失真较小。

五、实验结果分析通过实验数据的分析，我们可以得出以下结论：1. 在合适的工作点下，共射单管放大电路可以实现输入信号的放大，并输出相应的放大信号。

2. 输入信号的振幅和频率对放大倍数有影响，但是其影响是有限的。

3. 输入阻抗和输出阻抗对电路性能有重要影响，合适的阻抗匹配可以提高电路的放大效果。

六、实验总结通过本次实验，我们深入了解了共射单管放大电路的工作原理和特性。

通过实验数据的分析，我们得出了对电路性能的一些结论。

单管放大电路实验报告单管放大电路实验报告引言：单管放大电路是电子学中最基础的电路之一，它可以将输入信号放大到更大的幅度，使得信号能够被更远的距离传输或被更多的设备接收。

本实验旨在通过搭建和测试单管放大电路，探究其工作原理和特性。

一、实验目的本实验的主要目的是：1. 理解单管放大电路的基本原理；2. 学习如何设计和搭建单管放大电路；3. 测试并分析单管放大电路的特性。

二、实验器材和元件1. 电源：直流电源供应器；2. 信号发生器：用于提供输入信号；3. 电阻：用于构建电路；4. 电容：用于滤波；5. 二极管：用于保护电路。

三、实验步骤1. 搭建单管放大电路a. 将一个NPN型晶体管与几个电阻和电容相连接，按照电路图搭建电路；b. 连接电源，并确保电路连接正确；c. 连接信号发生器，将其输出信号接入电路中。

2. 测试电路特性a. 调节信号发生器的频率和幅度，观察输出信号的变化；b. 测量输入信号和输出信号的幅度，并计算电压增益；c. 测量输入信号和输出信号的相位差。

四、实验结果与分析通过实验，我们得到了如下结果：1. 随着输入信号幅度的增加，输出信号的幅度也相应增加，但在一定范围内，输出信号的幅度增加不再线性；2. 随着输入信号频率的增加，输出信号的幅度先增加后减小，且在某一频率下达到最大值；3. 输入信号和输出信号之间存在相位差，且随着频率的增加而增大。

根据实验结果，我们可以得出以下结论：1. 单管放大电路的电压增益是非线性的，且受到输入信号幅度的限制；2. 单管放大电路的频率响应是有限的，存在一个截止频率，超过该频率后放大效果下降；3. 单管放大电路引入了相位差，这可能对特定应用产生影响。

五、实验总结通过本次实验，我们深入了解了单管放大电路的工作原理和特性。

我们学习到了如何设计和搭建单管放大电路，并通过测试分析了其电压增益、频率响应和相位差等特性。

这些知识对于我们理解和应用其他更复杂的放大电路非常重要。

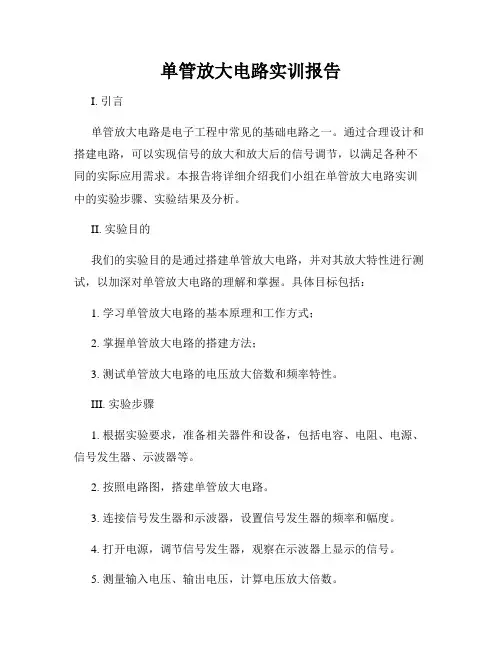

单管放大电路实训报告I. 引言单管放大电路是电子工程中常见的基础电路之一。

通过合理设计和搭建电路，可以实现信号的放大和放大后的信号调节，以满足各种不同的实际应用需求。

本报告将详细介绍我们小组在单管放大电路实训中的实验步骤、实验结果及分析。

II. 实验目的我们的实验目的是通过搭建单管放大电路，并对其放大特性进行测试，以加深对单管放大电路的理解和掌握。

具体目标包括：1. 学习单管放大电路的基本原理和工作方式；2. 掌握单管放大电路的搭建方法；3. 测试单管放大电路的电压放大倍数和频率特性。

III. 实验步骤1. 根据实验要求，准备相关器件和设备，包括电容、电阻、电源、信号发生器、示波器等。

2. 按照电路图，搭建单管放大电路。

3. 连接信号发生器和示波器，设置信号发生器的频率和幅度。

4. 打开电源，调节信号发生器，观察在示波器上显示的信号。

5. 测量输入电压、输出电压，计算电压放大倍数。

6. 测量不同频率下的输出电压，绘制频率特性曲线。

IV. 实验结果与分析在进行单管放大电路实验时，我们记录了以下实验数据：1. 输入电压和输出电压的测量数据表格。

2. 频率特性曲线的绘制图表。

通过对实验数据的分析，我们得出以下结论：1. 单管放大电路在一定输入电压范围内，输出电压与输入电压呈线性关系，即电压放大倍数较为稳定。

2. 随着输入信号频率的增加，输出电压发生衰减，达到截止频率后电压放大倍数急剧下降。

V. 实验总结通过本次实验，我们对单管放大电路有了更深入的认识和理解，掌握了其搭建和基本测试方法。

实验结果表明，单管放大电路能够实现输入信号的放大，并且其放大倍数在一定范围内较为稳定。

同时，单管放大电路的频率特性也是我们需要考虑的重要因素。

总之，通过这次实训，我们不仅加深了对单管放大电路的理论理解，还通过实际操作获得了对其性能和特性的直观认识。

希望今后能进一步应用于实际工程中，并不断拓展自己的电子工程知识。

实际操作是学习的重要环节，通过实验我们积累了宝贵的实践经验。

共射极单管放大电路实验报告一、实验目的。

本实验旨在通过搭建共射极单管放大电路，掌握共射极放大电路的基本原理，了解其放大特性，并通过实验验证其放大性能。

二、实验原理。

共射极单管放大电路是一种常用的放大电路，其基本原理是利用晶体管的放大特性，实现信号的放大。

在共射极放大电路中，输入信号加在基极上，输出信号则从集电极上取出。

当输入信号加在基极上时，晶体管的输出电流会随之变化，从而实现对输入信号的放大。

三、实验仪器与器材。

1. 三极管（晶体管）×1。

2. 电阻（1kΩ，10kΩ）×2。

3. 电容（0.1μF，10μF）×2。

4. 信号发生器。

5. 示波器。

6. 直流稳压电源。

7. 万用表。

8. 面包板。

9. 连接线。

四、实验步骤。

1. 将三极管、电阻和电容等元器件按照电路图连接在面包板上；2. 将信号发生器的正负极分别连接到输入端，将示波器的探头分别连接到输入端和输出端；3. 调节直流稳压电源，给电路提供适当的电压；4. 调节信号发生器的频率和幅度，观察示波器上的波形变化；5. 记录输入信号和输出信号的波形，并测量其幅度。

五、实验结果与分析。

通过实验观察和记录，我们得到了输入信号和输出信号的波形图，并测量了其幅度。

根据实验数据，我们可以得出共射极单管放大电路的放大倍数、频率响应等性能指标。

六、实验结论。

通过本次实验，我们成功搭建了共射极单管放大电路，并对其放大特性进行了验证。

实验结果表明，共射极单管放大电路具有良好的放大效果和频率响应特性，能够对输入信号进行有效放大，并且在一定频率范围内保持稳定的放大倍数。

七、实验总结。

本次实验使我们深入了解了共射极单管放大电路的工作原理和特性，掌握了搭建和调试放大电路的方法，提高了对电子电路的实际操作能力和理论知识的应用水平。

通过本次实验，我们不仅学到了共射极单管放大电路的基本原理和实验操作技巧，还对电子电路的实际应用有了更深入的了解。

希望通过今后的实验学习，能够进一步提高自己的实验能力和动手能力，为今后的学习和科研打下坚实的基础。

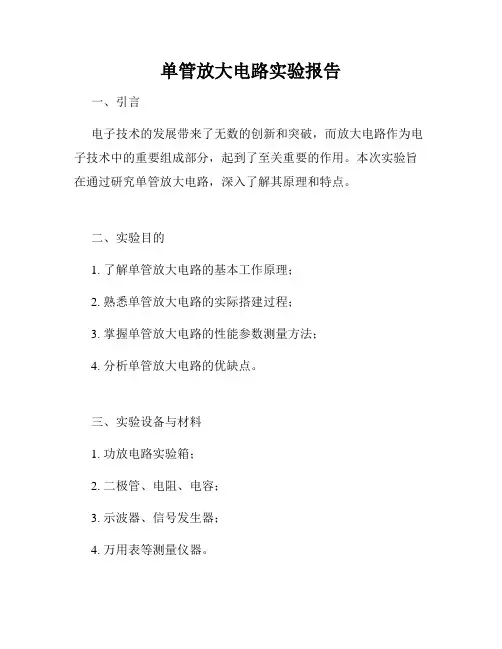

单管放大电路实验报告一、引言电子技术的发展带来了无数的创新和突破，而放大电路作为电子技术中的重要组成部分，起到了至关重要的作用。

本次实验旨在通过研究单管放大电路，深入了解其原理和特点。

二、实验目的1. 了解单管放大电路的基本工作原理；2. 熟悉单管放大电路的实际搭建过程；3. 掌握单管放大电路的性能参数测量方法；4. 分析单管放大电路的优缺点。

三、实验设备与材料1. 功放电路实验箱；2. 二极管、电阻、电容；3. 示波器、信号发生器；4. 万用表等测量仪器。

四、实验步骤1. 搭建单管放大电路。

按照给定的电路图，将电阻、二极管和电容连接在一起，连接到功放电路实验箱上。

2. 调节信号发生器的频率和幅度，接入电路。

3. 使用示波器检测输入和输出信号。

通过示波器观察输入信号和输出信号的波形，调节信号发生器和电路，使输出信号达到最佳放大效果。

五、实验结果通过实验数据和示波器观察，得出以下实验结果：1. 在适当的电流和电压条件下，单管放大电路可以实现较大的输入信号放大效果；2. 输出信号的左右阶边界逐渐变小，说明放大电路的线性能力较强；3. 随着输入信号幅度的增加，输出信号的失真程度也随之增加。

六、实验分析根据实验结果和理论分析，得出以下结论：1. 单管放大电路作为一种常见的放大电路，在实际应用中有着广泛的用途。

它可以将信号放大到合适的幅度，使得输出信号可以被其他电路或设备正确接收。

2. 单管放大电路的线性能力较强，可以较好地保持信号的原样放大；然而，在信号输入幅度过大时，输出信号会发生失真。

3. 单管放大电路的优点是结构简单、成本低廉，但其缺点是放大能力有限，输出信号会受到一定程度的失真影响。

七、实验总结通过本次实验，我们深入了解了单管放大电路的原理和特点，并通过实际搭建和操作，掌握了单管放大电路的性能参数测量方法。

同时，我们也对单管放大电路的优缺点有了更加清晰的认识。

在今后的学习和实践中，我们可以将单管放大电路应用于各种电子设备和系统中，以达到信号放大的目的。

单管放大电路实训报告一、实训目的本次实训的主要目的是通过搭建单管放大电路来深入了解电路原理和实际应用。

在实践中掌握放大器的工作原理和参数的计算方法。

二、实训内容单管放大电路是一种基本的放大器电路，通过搭建这种电路，可以实现对输入信号进行放大的功能。

本次实训的主要内容包括：1. 准备工作在进行实际搭建电路之前，需要先进行一些准备工作。

首先，需要确认电路所需的器件和元件是否齐备，包括电源、电容、电阻、晶体管等。

其次，需要设计电路图和制定具体的实验方案。

2. 搭建电路在确认器材和元件齐备之后，需要按照电路图和实验方案来搭建电路。

首先，需要将电源正负极接入电路，确保电路正常工作。

其次，需要将晶体管、电容和电阻等元件逐一连接起来，并按照一定的电路原理进行连接。

3. 调试电路搭建好电路之后，需要进行一些调试工作，确保电路的正常工作。

首先，需要通过万用表等工具来检测电路管脚的接线是否正确。

其次，需要通过示波器等工具来检测电路的输出波形是否正常。

最后，需要调整电路的元件参数，以达到理想的放大效果。

三、实训结果经过几个小时的实践，我们成功地搭建了一台单管放大电路。

在电路搭建和调试过程中，我们学到了很多有关电路原理和调试技巧的知识，这些知识对于我们今后的学习和工作都有着很大的帮助。

最终，我们成功地实现了电路的正常工作，并获得了满意的放大效果。

四、实践意义单管放大电路是一种非常基本的放大器电路，但是在实际应用中仍然具有很大的作用。

通过学习和实践，我们可以了解到这种电路的工作原理和参数计算方法，进一步提高了我们的电路知识和实践能力。

在今后的学习和工作中，我们可以运用所学的相关知识和技能，更好地掌握电路的设计和调试方法，为自己的成长和发展打下坚实的基础。

同时，我们也将为电子行业的发展做出贡献，促进科技的进步和社会的发展。

一、实验目的1. 掌握单管共射放大电路的基本原理和组成；2. 学习如何调试和测试单管共射放大电路的静态工作点；3. 熟悉单管共射放大电路的电压放大倍数、输入电阻和输出电阻的测量方法；4. 分析静态工作点对放大电路性能的影响。

二、实验原理单管共射放大电路是一种基本的放大电路，由晶体管、电阻和电容等元件组成。

其工作原理是：输入信号通过晶体管的基极和发射极之间的电流放大作用，使输出信号的幅值得到放大。

单管共射放大电路的静态工作点是指晶体管在无输入信号时的工作状态。

静态工作点的设置对放大电路的性能有重要影响，如静态工作点过高或过低，都可能导致放大电路的失真。

电压放大倍数、输入电阻和输出电阻是衡量放大电路性能的重要参数。

电压放大倍数表示输入信号经过放大后的输出信号幅值与输入信号幅值之比；输入电阻表示放大电路对输入信号的阻抗；输出电阻表示放大电路对负载的阻抗。

三、实验仪器与设备1. 晶体管共射放大电路实验板；2. 函数信号发生器；3. 双踪示波器；4. 交流毫伏表；5. 万用电表；6. 连接线若干。

四、实验内容与步骤1. 调试和测试静态工作点（1）将实验板上的晶体管插入电路，连接好电路图中的电阻和电容元件。

（2）使用万用电表测量晶体管的基极和发射极之间的电压，确定静态工作点。

（3）调整偏置电阻，使静态工作点符合设计要求。

（4）测量静态工作点下的晶体管电流和电压，记录数据。

2. 测量电压放大倍数（1）使用函数信号发生器产生一定频率和幅值的输入信号。

（2）将输入信号接入放大电路的输入端。

（3）使用交流毫伏表测量输入信号和输出信号的幅值。

（4）计算电压放大倍数。

3. 测量输入电阻和输出电阻（1）使用交流毫伏表测量放大电路的输入端和输出端的电压。

（2）计算输入电阻和输出电阻。

五、实验结果与分析1. 静态工作点根据实验数据，晶体管的静态工作点为：Vbe = 0.7V，Ic = 10mA。

2. 电压放大倍数根据实验数据，电压放大倍数为：A = 100。

单管交流放大电路实验报告实验目的，通过实验，掌握单管交流放大电路的基本原理和特性，加深对电子技术的理解和应用。

实验仪器与器材，示波器、信号发生器、电压表、电流表、电阻、电容、二极管、电源等。

实验原理，单管交流放大电路是由一个晶体管和少量的无源元件（电阻、电容等）组成的放大电路。

其基本原理是利用晶体管的放大特性，将输入的微弱交流信号放大到一定的程度，以便实现信号的处理和传输。

实验步骤：1. 按照电路图连接好电路，注意接线的正确性和稳固性。

2. 打开电源，调节信号发生器产生所需的交流信号，并通过电容耦合输入到晶体管的基极。

3. 用示波器观察输入信号和输出信号的波形，调节信号发生器的频率和幅度，观察输出信号的变化。

4. 测量电路中各个元件的电压和电流，记录数据并进行分析。

实验结果与分析：通过实验观察和数据记录，我们得到了如下的实验结果：1. 输入信号经过晶体管放大后，输出信号的幅度得到了显著的增大，证明了单管交流放大电路的放大作用。

2. 随着输入信号频率的增大，输出信号的波形发生了变化，表现出了晶体管的频率特性。

3. 通过测量电路中各个元件的电压和电流，我们可以进一步分析电路的工作状态和特性，为后续的电子电路设计和调试提供了参考。

实验总结：本次实验通过实际操作，深入理解了单管交流放大电路的工作原理和特性，掌握了相关的实验技能和数据处理方法。

同时，也发现了一些问题和不足之处，为今后的学习和实践提出了一些思考和改进的方向。

通过本次实验，我们不仅学到了理论知识，还培养了动手能力和实验精神，为今后的学习和科研打下了坚实的基础。

希望通过不断的实践和探索，能够更深入地理解电子技术，为科学研究和工程应用做出更大的贡献。

结语：通过本次实验，我们对单管交流放大电路有了更深入的了解，实验结果也验证了理论知识的正确性。

希望今后能够继续深入学习和实践，不断提高自己的技能和能力，为电子技术的发展做出更大的贡献。

单管电压放大电路实验报告单管电压放大电路是一种常见的电子电路，用于将输入信号的电压放大到更大的电压。

在本实验中，我们将学习如何设计和实现一个单管电压放大电路，并通过实验验证其放大功能。

在实验开始之前，我们首先需要了解单管电压放大电路的基本原理。

单管电压放大电路由一个晶体管和一系列电阻组成。

晶体管是一种半导体器件，具有放大电压信号的能力。

电阻则用于限制电流流过晶体管，以保证电路的稳定工作。

在设计单管电压放大电路时，我们需要确定以下几个关键参数：输入电阻、输出电阻、放大倍数和工作点。

输入电阻决定了电路对输入信号的接受能力，输出电阻决定了电路对外部负载的驱动能力，放大倍数表示电路将输入信号放大的程度，工作点则决定了电路的稳定工作状态。

在实验中，我们首先需要选择适合的晶体管和电阻值。

常见的晶体管类型有NPN和PNP两种，在本实验中我们选择NPN型晶体管。

电阻的取值则需要根据实际需求来确定，可以通过计算或者试验来得到。

在实验搭建电路时，我们需要连接晶体管的引脚和电阻，以及外部电源。

通常，输入信号通过电容耦合的方式输入到晶体管的基极，输出信号则从晶体管的集电极获取。

此外，为了保证电路的稳定工作，我们还需要设置合适的偏置电压，即工作点。

在实验进行过程中，我们可以通过输入不同的信号来测试电路的放大功能。

我们可以使用函数发生器生成不同幅度和频率的信号，并将其输入到电路中。

通过连接示波器，我们可以观察到信号经过放大后的波形。

在实验结果分析中，我们应该注意观察信号的放大程度以及波形的失真情况。

如果放大倍数达到了预期的值，并且波形没有明显的失真，那么说明电路设计和实现是成功的。

如果出现了放大倍数不符合预期或者波形失真严重的情况，那么可能是电路中某些元件的参数选择不合适，或者电路连接有误。

总结一下，单管电压放大电路是一种常用的电子电路，用于将输入信号的电压放大到更大的电压。

通过设计和实现单管电压放大电路的实验，我们可以学习和验证电路的放大功能，并了解电路参数的选择和调整。

晶体管单管放大电路实验报告1. 引言在现代电子技术应用中，晶体管放大电路是一种常见且重要的电路。

本实验旨在通过搭建一个晶体管单管放大电路，探索晶体管的放大特性，并对其进行实际测试和分析。

2. 实验目的•理解晶体管的基本工作原理；•掌握晶体管单管放大电路的搭建方法；•通过实验测量和分析晶体管的放大特性。

3. 实验原理3.1 晶体管基本工作原理晶体管是一种半导体元件，由N型和P型半导体材料组成。

根据控制电极的类型和连接方式，晶体管可以分为三种基本类型：NPN型、PNP型和场效应晶体管。

在NPN型晶体管中，由三个掺杂不同的半导体层构成。

其中，中间层为薄的P型层，两侧为较厚的N型层。

当一个正向电压被施加到基极上时，使得芯片中的P型半导体部分电离，形成少数载流子。

这些载流子会被电场推向集电区，形成一个较大的电流。

3.2 晶体管单管放大电路搭建方法晶体管单管放大电路由晶体管和少量被调谐的无源元件组成，用于将输入信号放大。

其基本搭建方法如下： 1. 将NPN型晶体管按照器件类型正确连接到实验板上的晶体管座位上。

一般来说，电流放大系数较大的三极管被选择为放大电路的晶体管。

2. 选择适当的集电极电阻和基极电阻，并将其与晶体管连接。

3. 连接输入信号源和输出负载，以便对电路进行测试和测量。

3.3 晶体管的放大特性晶体管单管放大电路的主要特性包括电压放大倍数、电流放大倍数和功率放大倍数。

- 电压放大倍数（Av）：输入信号经过放大电路后，输出信号电压与输入信号电压的比值。

它可以通过测量电路的输入输出电压，计算得出。

- 电流放大倍数（Ai）：输出电流与输入电流的比值，同样可以通过实验测量获得。

- 功率放大倍数（Ap）：输出功率与输入功率的比值，可以通过测量输出电压和输出电流，计算得出。

4. 实验器材和元件•1个NPN型晶体管•电阻器•输入信号源•示波器•万用表5. 实验步骤1.按照搭建方法将晶体管连接到实验板上，并连接合适的电阻器。

一、实验目的1. 熟悉单管放大电路的基本原理和组成；2. 掌握单管放大电路的静态工作点调试方法；3. 学习单管放大电路的动态性能指标测量方法；4. 了解放大电路在信号处理中的应用。

二、实验原理单管放大电路是一种基本的模拟电子电路，主要由晶体管、电阻、电容等元件组成。

它可以将微弱的输入信号放大到所需的幅度，广泛应用于音频、视频、通信等领域。

1. 单管放大电路的基本原理单管放大电路主要利用晶体管的电流放大作用来实现信号放大。

当晶体管工作在放大区时，输入信号经过晶体管放大后，在输出端得到一个与输入信号相位相反、幅值放大的输出信号。

2. 单管放大电路的组成单管放大电路主要由以下元件组成：（1）晶体管：作为放大元件，具有电流放大作用；（2）偏置电路：为晶体管提供合适的静态工作点；（3）输入电路：将输入信号引入晶体管；（4）输出电路：将放大后的信号从晶体管输出；（5）耦合电容：实现交流信号的传递；（6）旁路电容：滤除直流分量，使交流信号顺利通过。

三、实验内容1. 单管放大电路的搭建（1）根据电路原理图，选用合适的元件，包括晶体管、电阻、电容等；（2）按照电路原理图连接电路，注意连接顺序和方向；（3）检查电路连接是否正确，确保电路安全可靠。

2. 单管放大电路的静态工作点调试（1）调整偏置电阻，使晶体管工作在放大区；（2）使用万用表测量晶体管的静态电流和电压，确保静态工作点符合设计要求；（3）根据需要调整偏置电路，优化静态工作点。

3. 单管放大电路的动态性能指标测量（1）使用信号发生器产生输入信号，频率和幅度根据实验要求设定；（2）使用示波器观察输入信号和输出信号的波形，分析电路的幅频特性和相位特性；（3）使用交流毫伏表测量输入信号和输出信号的幅度，计算电压放大倍数；（4）测量输入电阻和输出电阻，分析电路的负载特性。

四、实验结果与分析1. 静态工作点调试结果经过调试，晶体管的静态电流约为1mA，静态电压约为5V，符合设计要求。

单管共射极放大电路实验报告单管共射极放大电路实验报告一、引言在电子电路实验中，单管共射极放大电路是一种常见的基础电路。

它具有放大效果好、输入输出阻抗适中等优点，被广泛应用于放大电路设计中。

本实验旨在通过搭建单管共射极放大电路并对其性能进行测试，深入了解该电路的工作原理和特点。

二、实验原理单管共射极放大电路由一个NPN型晶体管、电阻、电容等元器件组成。

其工作原理如下：当输入信号加到基极时，晶体管的集电极电流将随之变化，从而使输出电压发生相应的变化。

通过调整偏置电压和负载电阻，可以使输出信号放大。

三、实验步骤1. 准备实验所需的元器件：NPN型晶体管、电阻、电容等。

2. 按照电路图搭建单管共射极放大电路。

3. 连接信号发生器和示波器，分别将输入信号和输出信号接入示波器。

4. 调整偏置电压和负载电阻，使电路工作在合适的工作点。

5. 通过信号发生器输入不同频率的正弦波信号，观察输出信号的变化情况。

6. 记录实验数据，并进行分析。

四、实验结果与分析通过实验观察和数据记录，我们得到了如下结果和分析：1. 输出电压随输入信号的变化而变化，呈现出放大的效果。

输入信号的幅值越大，输出信号的幅值也越大。

2. 输出信号的相位与输入信号相位一致，没有发生反相变化。

3. 随着输入信号频率的增加，输出信号的幅值逐渐减小，这是由于晶体管的频率响应特性导致的。

4. 在一定范围内，调整偏置电压和负载电阻可以使电路工作在合适的工作点，以获得最佳的放大效果。

五、实验总结通过本次实验，我们深入了解了单管共射极放大电路的工作原理和特点。

该电路具有放大效果好、输入输出阻抗适中等优点，适用于各种放大电路设计。

同时，我们也了解到了电路中各个元器件的作用和调整方法。

通过调整偏置电压和负载电阻，可以使电路工作在合适的工作点，以获得最佳的放大效果。

此外，我们还观察到了输入信号频率对输出信号幅值的影响，这对于电路设计和应用也具有一定的指导意义。

六、展望本次实验只是对单管共射极放大电路进行了初步的实验研究，还有许多其他方面的内容有待进一步探索。

单管放大电路实训报告一、引言在电子技术领域，放大电路起到了至关重要的作用。

无论是在通信领域、音频设备还是各种仪器仪表中，都需要使用到放大电路来增强信号的强度。

单管放大电路是一种常见的放大电路类型，本文将就单管放大电路的实训进行报告，介绍实验目的、实验原理、实验过程以及实验结果分析等内容。

二、实验目的本次实训的目的是通过对单管放大电路的搭建和调试，加深对电子元器件的认识和理解，提高对放大电路工作原理的掌握度。

同时，通过实践，培养动手能力、合作意识和解决问题的能力。

三、实验原理单管放大电路是通过放大集电极输出电流的方式增加信号的幅度。

其基本原理是利用晶体管的输入输出特性来实现信号的放大，以改变信号的幅度、相位、输出阻抗等特性。

在实验中，我们将使用NPN型晶体管，它由电流放大系数高、输出阻抗低、噪声小等特点。

单管放大电路主要由晶体管、电容、电阻等元器件构成。

在电路中，输入信号经过耦合电容传输到晶体管的基极，晶体管放大后的信号从集电极输出，然后通过耦合电容传送至下一个电路阶段。

四、实验过程1. 实验准备首先，确认实验所需材料已准备齐全。

检查晶体管、电容、电阻等元器件是否齐全，以及实验仪器是否正常。

2. 线路连接按照实验电路图连接元器件。

注意根据电路图的要求选择合适的元器件数值。

保证电路连接正确无误。

3. 电源接入将电源连接至电路，注意选择合适的电源电压。

保证电源电压稳定。

4. 调试和测量通过调整电阻的数值，使输出信号达到期望的放大倍数。

使用示波器测量输入输出信号波形，并记录相应的数据。

五、实验结果分析根据实验数据和示波器显示的波形图，我们可以得出以下结论：1. 输入输出信号波形：通过示波器显示的波形图可以观察到输入信号经过放大后的输出信号波形。

根据波形图的形态变化，可以直观地了解到信号在放大过程中的变化情况。

2. 放大倍数：根据输出信号波形峰值与输入信号波形峰值的比值，可以计算出放大倍数。

通过多次实验和调试，我们可以逐渐优化电路的设计，使得放大倍数逼近我们预期的数值。

单管放大电路实训报告1. 实训目的本次实训旨在通过设计并搭建单管放大电路，加深对电子电路原理的理解，掌握放大电路的设计和实施技巧，提高电路设计能力。

2. 实训内容2.1 电路设计基于实际需求，我们选择了单管放大电路来作为本次实训的设计对象。

通过对电路的各个元器件的选择和参数的计算，设计出满足要求的电路。

在设计过程中，我们注重电路的性能指标，如增益、频率响应等，并根据具体要求进行优化。

2.2 电路搭建与测试在电路设计完成后，我们采用电子实验箱搭建了单管放大电路的实物电路，并进行了必要的参数测试。

在搭建过程中，我们严格按照电路图进行连接，并注意防止电路中可能出现的干扰和误操作。

在搭建完成后，我们使用示波器和信号发生器等仪器对电路进行了全面测试，包括输入输出特性、频率响应以及非线性失真等。

3. 实验结果与分析3.1 输入输出特性我们通过改变输入电压，测量并记录了单管放大电路的输入输出特性曲线。

实验结果显示，当输入电压在一定范围内变化时，输出电压能够按照一定倍数进行放大，且放大倍数基本稳定。

3.2 频率响应为了评估单管放大电路的频率响应，我们对电路输入信号进行了频率扫描，在示波器上记录了电压幅度与频率之间的关系曲线。

从实验结果中我们可以看出，单管放大电路在一定频率范围内能够较好地保持线性放大，但随着频率的增加，放大倍数逐渐减小，出现了一定的失真。

3.3 非线性失真为了评估单管放大电路的非线性失真程度，我们采用频谱仪测量了输出信号的频谱，并分析了各阶谐波含量以及总谐波失真。

实验结果表明，单管放大电路在实际应用中存在一定的非线性失真，且谐波含量较高。

4. 结论与改进通过本次实训，我们成功地设计并搭建了单管放大电路，并对其性能进行了评估。

实验结果表明，该电路在一定的输入范围内能够实现稳定的放大效果，但在高频率和高幅度的信号输入下会出现一定的失真问题。

为了进一步提高电路的性能，我们可以采用其他型号或参数的管子、优化电路的偏置设置以及加入负反馈等手段进行改进。

单管放大电路的实验报告单管放大电路的实验报告引言在电子技术领域中，放大电路是一种非常重要的电路。

放大电路可以将输入信号进行放大，以便更好地驱动输出设备，如扬声器或显示器。

本实验旨在研究单管放大电路的工作原理和性能。

实验目的1. 了解单管放大电路的基本原理和组成部分。

2. 掌握单管放大电路的参数测量方法。

3. 分析单管放大电路的频率响应和失真情况。

实验器材和元件1. 信号发生器2. 双踪示波器3. 直流电源4. 电阻、电容等元件5. NPN型晶体管实验步骤1. 按照电路图连接电路，并将信号发生器的输出与放大电路的输入相连。

2. 调节信号发生器的频率和幅度，观察输出信号的变化。

3. 使用示波器测量输入信号和输出信号的幅度，并计算电压增益。

4. 测量电路的频率响应曲线，并分析其特点。

5. 测量电路的失真情况，包括谐波失真和交调失真。

实验结果与分析1. 在不同频率下，观察到输出信号的幅度随频率的变化。

当频率在一定范围内时，输出信号的幅度较为稳定，说明放大电路具有一定的频率响应特性。

2. 根据测量数据计算得到的电压增益表明，放大电路能够将输入信号放大到更大的幅度，从而驱动输出设备。

3. 频率响应曲线显示出放大电路在不同频率下的增益变化情况。

曲线的形状与电路中的元件参数有关，可以通过调整元件值来改变放大电路的频率响应特性。

4. 失真测量结果显示，放大电路在工作过程中会引入一定的失真。

谐波失真和交调失真是常见的失真类型，可以通过合理设计电路来减少失真程度。

实验总结通过本次实验，我们深入了解了单管放大电路的工作原理和性能。

我们学会了测量放大电路的参数，分析其频率响应和失真情况。

实验结果表明，单管放大电路能够有效地放大输入信号，并具有一定的频率响应特性。

然而，放大电路在工作过程中会引入一定的失真，需要进一步优化设计以提高性能。

未来展望在未来的研究中，我们可以进一步探索不同类型的放大电路，并研究它们的性能优化方法。

单管放年夜电路实验陈说之迟辟智美创作电03 王剑晓2010010929单管放年夜电路陈说一、实验目的(1)掌握放年夜电路直流工作点的调整与丈量方法；(2)掌握放年夜电路主要性能指标的丈量方法；(3)了解直流工作点对放年夜电路静态特性的影响；(4)掌握发射极负反馈电阻对放年夜电路静态特性的影响；(5)掌握信号源内阻RS对放年夜电路频带（上下截止频率）的影响；二、实验电路与实验原理实验电路如课本P77所示.图中可变电阻RW是为调节晶体管静态工作点而设置的.（1）静态工作点的估算与调整；将图中基极偏置电路VCC、RB1、RB2用戴维南定理等效成电压源，获得直流通路，如下图 1.2所示.其开路电压VBB和内阻RB分别为：VBB= RB2/( RB1+RB2)* VCC;RB= RB1// RB2;所以由输入特性可得：VBB= RBIBQ+UBEQ+(RE1+ RE2)(1+Β) IBQ;即：IBQ=（VBB- UBEQ）/[Β(RE1+ RE2)+ RB];因此，由晶体管特性可知：ICQ=ΒIBQ；由输出回路知：VCC= RC ICQ + UCEQ+(RE1+ RE2) IEQ;整理得：UCEQ= VCC-(RE1+ RE2+ RC) ICQ；分析：当Rw变动（以下以增年夜为例）时，RB1增年夜，RB增年夜，IBQ减小；ICQ减小；UCEQ增年夜，但需要防止呈现顶部失真；若Rw减小变动相反，需要考虑底部失真（截止失真）；（2）放年夜电路的电压增益、输入电阻和输出电阻做出电路的交流微变等效模型：则：电压增益Ai=UO/Ui=-ß（RC// RL）/rbe;输入电阻Ri=RB1//RB2//rbe；输出电阻RO= RC;其中rbe=rbb’+(1+ß)UT/ IEQ,体现了直流工作点对静态特性的影响；分析：当RC、RL选定后，电压增益主要决定于rbe，受到IEQ，即直流工作点的影响.由上面对直流工作点的分析可知，Rw变动（以下以增年夜为例）时ICQ减小，那么rbe增年夜，电压增益Ai减小，输入电阻Ri增年夜，输出电阻RO基本不变，与直流无关；如果将发射极旁路电容CE改为与RE2并联，RE1成为交流负反馈电阻，电路的静态参数分别酿成电压增益Ai=UO/Ui=-ß（RC// RL）/[rbe+(1+ß) RE1];输入电阻Ri=RB1//RB2/[rbe+(1+ß) RE1]；输出电阻RO= RC;分析：此时电压增益Ai减小（RE1影响了放年夜倍数），此时如果有rbe<<(1+ß) RE1，则Ai=（RC//RL）/RE1，实现了稳定；输入电阻Ri增年夜（使得更多的输入信号被放年夜），输出电阻RO基本不变；Rw变动（以下以增年夜为例）时ICQ减小，那么rbe增年夜，电压增益Ai仍然减小，输入电阻Ri增年夜，输出电阻RO基本不变，与直流无关；（3）放年夜电路电压增益的幅频特性和频带放年夜电路一般含有电抗，使得电路对分歧频率的信号具有分歧的放年夜能力，即电压增益是频率的函数.电压增益的年夜小与频率的函数关系即是幅频特性.需要注意的是：丈量放年夜电路的静态指标必需在波形不失真的条件下进行，因此输入信号不能太年夜，实验中一般使用示波器监视输出信号的波形.三、实验内容与扩展内容（1）工作点的调整；调节Rw，分别使ICQ=1mA和2mA，丈量VCEQ的值；（2）工作点对放年夜电路的静态特性的影响；在ICQ=1mA和2mA时，丈量电压放年夜倍数、幅频特性（只测上下截止频率）、输入电阻、输出电阻.其中输入正弦电压信号Vi的幅度为5mV，频率为1kHz.（3）射极负反馈电阻对静态特性的影响；（扩展内容）如果将发射极旁路电容CE改为与RE2并联，RE1成为交流负反馈电阻，在ICQ=1mA时，丈量电压放年夜倍数、幅频特性（只测上下截止频率）、输入电阻、输出电阻，总结射极负反馈电阻对电路静态特性的影响；四、注意事项：（1）实验中要将直流电源、信号源、示波器等电子仪器和实验线路接地，以免引起干扰；（2）电路性能指标的测试要在输出电压波形不失真和没有明显干扰的情况下进行；五、仿真（仿真陈说请见文档“仿真陈说”）1）仿真电路图见《电子电路实验》p77图3.1“单管共发射极放年夜电路”.其中RS＝0，为实验室所用信号发生器的内阻.与器件盒中的器件参数相匹配.2）Multisim 7中的元件选择三极管选用实际元件，型号为MRF9011L，将模型参数中的β（即BF）改为212；其它元件都选用虚拟器件.2）仿真内容a. 静态工作点在ICQ=1mA和2mA时，丈量VCEQ的值，并记录RB1的值.RB1可选用Multisim中的“Virtual Linear Potentiometer”元件.b. 静态特性仿真在ICQ=1mA和2mA时，丈量电压放年夜倍数和幅频特性.其中输入正弦电压信号Vi的幅度为5mV，频率为1kHz.六、仿真心得：1）在仿真进行过程中，应坚持RW的值不变；2）RW的量程要为100kΩ；3）新接入万用表后，对电流和电压是有影响的，也就是会发生误差；4）看清楚要对谁丈量，提前做好丈量准备，以免丈量时呈现遗漏或毛病；（一）预习陈说1、预习计算晶体管的主要参数为：B=260，VBE=0.7V，rbb’=10欧，fT=300MHz,Cb’c=1pF,计算实验地那路的主要性能指标，以备与实验测试结果进行分析比力.（1）首先计算直流状态下的ICQ、UCEQ以及此时的Rw：IBQ=(VBB- UBEQ)/(RB+(I+ß)(RE1+ RE2))UCEQ =VCC-ICQ(RC+ RE1+ RE2)ICQ=1mA时，IBQ= ICQ/ ß=1/260mA; 带入，解得RB1=77.170kΩ;此时，ICQ=2mA时，IBQ= ICQ/ ß=2/260mA; 带入，解得RB1=41.357kΩ;此时，（2）其次，计算各交流量：电压放年夜倍数AU、输入电阻Ri、输出电阻RO：<1>ICQ=1mA时, RB1=77.170KΩ；此时rbe=rbb’+UT/ IBQ=0.010+26*0.26=6.86 KΩ；电压放年夜倍数为：AU=UO/Ui=-ß(RC// RL)/rbe=-75.94;输入电阻Ri= RB1// RB2//rbe=4.44 kΩ;输出电阻RO=RC=3.3 kΩ;<2>ICQ=2mA时, RB1=41.357KΩ；此时rbe=rbb’+UT/ IBQ=0.01+26*0.26/2=3.39 KΩ；电压放年夜倍数为：AU=UO/Ui=-ß(RC// RL)/rbe=-153.666;输入电阻Ri= RB1// RB2//rbe=2.59 kΩ;输出电阻RO=RC=3.3 kΩ;2、主要实验步伐a)实验数据表格(6)提高要求——有负反馈的情况（只测当ICQ=1.0mAb)（1）丈量ß：（2）丈量直流工作点：用万用表丈量集电极对地电压使之为8.4V（ICQ=1mA时，UC=12V-3.6V=8.4V）和 4.8V（ICQ=2mA时，UC=12V-3.6V*2=4.8V）；记录下此时的Rw；并丈量UCEQ；（3）丈量静态特性：电压放年夜倍数：将输入电压、输出电压分别加在示波器两输入端，调节Rw的值分别为上步伐中记录的值，丈量Ui、UO的峰值，相比后获得AU；丈量输入电阻Ri：在输入端串连R1=3.6kΩ，调节Rw的值分别为上步伐中记录的值，丈量输出电压Uo、Uo’；由公式Ri=Uo’/(Uo-Uo’)即可计算Ri；丈量输出电阻RO: 在输出端串连R2=4.7kΩ，调节Rw的值分别为上步伐中记录的值，丈量输出电压Uo、Uo’；由公式RO=（UOC/UOC’-1）* R2即可计算RO；丈量频带：调节Rw的值分别为上步伐中记录的值，坚持输入电压为近似5mV不变，分别向上、向下调节函数信号发生器的频率，丈量输出电压的幅值使之为5mV* AU/√2，读取此时的频率，记录.（二）终结陈说1、实验数据记录、处置及分析1）数据记录、处置（1）丈量β值实验中利用学习机和示波器测得MRF9011L的输出特性曲线，测得，小与理论值的260.（2）丈量直流工作点ICQmA Rw/ΩUCEQ/V12（3）丈量计算电压放年夜倍数ICQ/mA Rw/ΩUi/V UO/V AU12（4）丈量计算输入电阻RiICQ/mA Uo/V（断开R1）Uo’/V（接入R1）Ri=Uo’/(Uo-Uo’)/Ω12（5ICQ/mA开路时UOC/V接通时UOC’/V RO/V12（6ICQ/mA Uo/V Uo/√2 /V上限fH/Hz下限fL/Hz12（7）提高要求——有负反馈的情况（只测当ICQ=1.0mA的ICQ/mA UCEQ/V UO/V UI/V AU RO/ΩRI/ΩfH/Hz fL/Hz1注：该提高要求是由王剑晓同学在课堂上完成，但由于那时未能完玉成部的数据处置，因此未经任老师批准，只将部份处置好的数据以及原始数据交给助教老师过目.2）数据分析通过理论估算与仿真结果，我们来进行实验结果的比较分析.（1）理论计算根据丈量结果，ß=212首先计算直流状态下的ICQ、UCEQ以及此时的Rw IBQ=(VBB- UBEQ)/(RB+(I+ß)(RE1+ RE2))UCEQ =VCC-ICQ(RC+ RE1+ RE2)ICQ=1mA时，IBQ= ICQ/ ß=1/212mA; 带入解得RB1=79.74kΩ;此时，UCEQ=7.50V.ICQ=2mA时，IBQ= ICQ/ ß=2/212mA; 带入解得RB1=43.07kΩ;此时，UCEQ=3.00V.其次，计算各交流量：电压放年夜倍数AU、输入电阻Ri、输出电阻RO：ICQ=1mA时, RB1=79.74KΩ；此时rbe=rbb’+UT/ IBQ=10+26*212=5.52 KΩ；电压放年夜倍数为：AU=UO/Ui=-ß(RC// RL)/rbe=-76.95;输入电阻Ri= RB1// RB2//rbe=3.84 kΩ;输出电阻RO=RC=3.3 kΩ;ICQ=2mA时, RB1=43.07KΩ；此时rbe=rbb’+UT/ IBQ=10+26*212/2=2.77 KΩ；电压放年夜倍数为：AU=UO/Ui=-ß(RC// RL)/rbe=-153.34;输入电阻Ri= RB1// RB2//rbe=2.22 kΩ;输出电阻RO=RC=3.3kΩ;提高要求：（ICQ=1mA）此时RB1=79.74KΩ，rbe=5.52 KΩ；输入电阻Ri= RB1// RB2//（rbe+（1+ ß）*RE1）=10.00KΩ；输出电阻RO=RC=3.3 kΩ;（2）理论值、仿真值、实验值的比较表格如下从数据直观看：年夜大都实验数据相比仿真值比相对理论值更相近，说明实际电路较理论更复杂，其各量的影响因素更多.3)下面对仿真、实验所造成的误差进行分析：所需参数的求解公式：①电压放年夜倍数为：AU=UO/Ui=-ß(RC// RL)/rbe;②输入电阻Ri= RB1// RB2//rbe;③输出电阻RO=RC；（1）理论值的误差：由于理论计算时的等效模型是中频等效模型，忽略了耦合电容和极间电容的影响，因而造成理论计算的误差.由于CE使RE1+ RE2的等效值变年夜.VBB= RB2/( RB1+RB2)* VCC;VBB基本不变；RB= RB1// RB2; RB基本不变；IBQ=（VBB- UBEQ）/[β(RE1+ RE2)+ RB];IBQ减小；ICQ=β IBQ；ICQ减小；UCEQ= VCC-(RE1+ RE2+ RC) ICQ；UCEQ不定；注意：上述分析忽略了C1\C2和极间电容的影响，虽然误差小了一些，可是具体来说仍是禁绝确的.（2）理论值与仿真值：在误差允许范围内，仿真的输入输出电阻普遍小于理论值，而电压放年夜倍数偏小.原因：由于并联在电阻两真个极间电容的影响，造成输入电流偏年夜，输入电阻Ri将偏小，输出电阻RO也将偏小，同时由于耦合电容组成高通网络，使得电压放年夜倍数AU将偏小.（3）理论值与实验值：在误差允许范围内，实验中的输入电阻值比理论值偏年夜，可是输出电阻和电压放年夜倍数偏小.原因：输入电阻偏年夜，有着多方面的原因.存在系统误差与偶然误差.同时由于耦合电容和旁路电容的存在将招致输入电流偏小，所以输入电阻偏年夜.电压放年夜倍数偏小的原因同上；下面分析输出电阻偏小的可能原因：可能由于晶体管的极间电阻rce相对Rc和RL相差不年夜，不能忽略；如果忽略，则相当于少了一个并联的电阻，故理论值相比较力的年夜.比力有负反馈和无负反馈电阻时的幅频特性，可见无反馈情况下的频带宽度BW小于有反馈时的频带宽度.根据负反馈的特性，增益下降的同时应该有频带展宽，即有负反馈时的BW应远年夜于无负反馈时的BW.可见实验结论与理论有差距.经分析，其原因可能是由于示波器的×10档探头的截止频率约为2-3MHz左右，因此由于探头的频率限制，可能造成误差.（4）仿真值与实验值：相比理论值，实验值与仿真值更为接近，可是由于实验中很多未知因素的影响使得实验值与仿真值还有一定的误差.原因：由于具体实验中的分布电容和耦合电容与仿真工具中的器件参数分歧，再考虑上温度和实验室环境的影响以及把持中的误差，招致fL偏年夜，同样极间电容、丈量工具的限制等因素也影响着fH，招致其偏小.综上所述，实验值、理论值和仿真值都存在一定的误差.总结误差发生的原因：（1）实验仪器的误差测上限截止频率时，会受到示波器中电容等外部元件的影响，而且由于示波器分辨率的问题招致数据禁绝确，另外频率信号发生器也会给电路带来影响；用数字万用表测电阻以及静态工作点时，也会带入仪器误差；（2）三极管参数的误差由于实际晶体管和仿真及计算所用的器件参数不完全一致，性能不能替代，特别是估算静态电阻时，因此在静态电流的状态下，实验值与理论的分歧较年夜；（3）实际电路中电容的影响实验电路中所用的旁路电容有22uF，仿真时用10uF的电容，故在一定水平上也会减小上限截止频率.（三）实验总结1）思考题（1）丈量放年夜电路输人电阻时，若串连电阻的阻值比其输入电阻年夜很多或小的多，对丈量结果会有什么影响？请对丈量误差进行简单的分析.答：输入电阻丈量公式为当Rs<<Ri时，V’-Vi很小，而电压丈量的绝对误差基本不变，因此(V’-Vi)基本不变，从而造成(V’-Vi)/ (V’-Vi)变年夜，丈量结果的相对误差较年夜.当Rs>>Ri时，Vi很小，而电压丈量的绝对误差基本不变，因此Vi基本不变，从而造成Vi/Vi变年夜，同样丈量结果的相对误差较年夜.（2）在图3.1所示的电路图中，一般是改变上偏置电阻RB1来调节工作点，为什么？改变下偏置电阻RB2来调节工作点可以吗？调节Rc呢？为什么？答：调节工作点要求能同时调节IBQ、ICQ和VCEQ.如果改变下偏置电阻RB2，可以改变基极电位，从而改变IBQ，以至影响ICQ和VCEQ，可是改变RB2可能没有改变RB1方便.如果改变下偏置电阻RC，基极电位不变，IBQ、ICQ均不变，只有VCEQ改变，因此不适合调节静态工作点. 2)实验总结1、在调节寻找静态工作点时，利用万用表的电压档检测两真个电压，获得合适的电流.2、在丈量输入电阻时也将电压输出到示波器进行丈量，准确度更高，不包括直流分量；3、丈量单管放年夜电路的上限截止频率时，注意使用表笔的挡；4、通常通过调节来设置静态工作点，静态参数也会影响静态.3）实验收获与心得通过本次实验，我更深入地了解了单管共射放年夜电路的静态和静态特性，学会了丈量、调节静态工作点和静态特性有关参数（增益、输入电阻、幅频特性）的实验和仿真方法，并和理论计算相验证，加强了对理论知识的掌握.在仿真时熟悉了Multisim软件的使用环境，认识到预习计算和仿真对实验的重要性和指导意义，并学会搭实际电路检查电路的联接和排查毛病.。

实验三 晶体管单管共射放大电路实验报告一、 实验目的：1．学习电子线路安装、焊接技术。

2．学会放大器静态工作点的测量和调试方法，分析静态工作点对放大器性能的影响。

3．掌握放大器交流参数：电压放大倍数、输入电阻、输出电阻、最大不失真输出电压和频率特性的测试方法。

4．进一步熟悉常用电子仪器及模拟电路设备的使用方法和晶体管β值测试方法。

二、实验原理：（一）实验电路图3.1中为单管共射基本放大电路。

（二）理论计算公式： ① 直流参数计算：CCQ CEQ BQ EQ CQ BEQ BBEQBQ R I VCC V I I I V7.0V ;R V VCC I -=β⋅=≈≈-≈式中：② 交流参数计算：图2－1 共射极单管放大器实验电路()CO be B i ViS iVS LC L be'L V'bb EQ 'bb be R R r //R R A R R R A R R R ;r R A 300r (mA)I (mV)26β1r r ≈=*+=='*β-=++≈∥Ω的默认值可取式中：（三）放大电路参数测试方法由于半导体元件的参数具有一定的离散性，即便是同一型号的元件，其参数往往也有较大差异。

设计和制作电路前，必须对使用的元器件参数有全面深入的了解。

有些参数可以通过查阅元器件手册获得；而有些参数，如晶体管的各项有关参数（最重要的是β值），常常需要通过测试获取，为电路设计提供依据。

另一方面，即便是经过精心设计和安装的放大电路，在制作完成后，也必须对静态工作点和一些交流参数进行测试和调节，才能使电路工作在最佳状态。

一个优质的电子电路必定是理论设计和实验调试相结合的产物。

因此，我们不但要学习电子电路的分析和设计方法，还应认真学习电子调节和测试的方法。

1． 放大器静态工作点的调试和测量：晶体管的静态工作点对放大电路能否正常工作起着重要的作用。

对安装好的晶体管放大电路必须进行静态工作点的测量和调试。
