电磁炉的工作原理与维修及IGBT管型号和主要参数第一单元电磁加热原理电磁炉是一种靠电磁场加热食物的灶具。

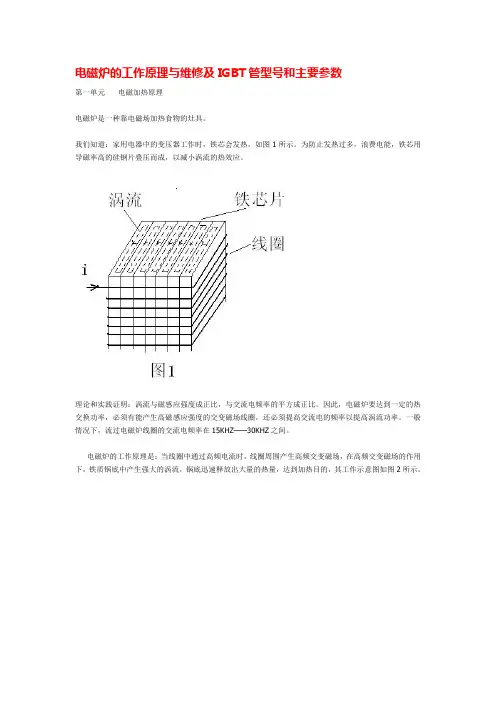

我们知道：家用电器中的变压器工作时，铁芯会发热，如图1所示。

为防止发热过多，浪费电能，铁芯用导磁率高的硅钢片叠压而成，以减小涡流的热效应。

理论和实践证明：涡流与磁感应强度成正比，与交流电频率的平方成正比。

因此，电磁炉要达到一定的热交换功率，必须有能产生高磁感应强度的交变磁场线圈，还必须提高交流电的频率以提高涡流功率。

一般情况下，流过电磁炉线圈的交流电频率在15KHZ——30KHZ之间。

电磁炉的工作原理是：当线圈中通过高频电流时，线圈周围产生高频交变磁场，在高频交变磁场的作用下，铁质锅底中产生强大的涡流，锅底迅速释放出大量的热量，达到加热目的，其工作示意图如图2所示。

为了能在线圈中形成15KHZ——30KHZ的高频电流，电磁炉中设有变频电路，就是将整流滤波后的直流电变换高频交流电，其电路原理简图如图3所示。

当220V交流电经DB1桥堆整流、L1和C1滤波后，形成+300V左右的直流电压，经线圈L2加到IGBT的漏极上，当开关脉冲高电平到达IGBT的栅极时，IGBT导通，内阻很小，电流由DB1的“+” -- L1-- L2 --IGBT漏极--源极--地---DB1的“—”极，把电能转化成磁能储存在加热线圈中。

当开关脉冲低电平到达IGBT的栅极时，IGBT截止，由于L2线圈中的电流不能突变，只能通过C2放电，即给C2充电，把磁场能转化成电场能，随后电容C2又向L2放电，如此周而复始，形成谐振，直到下一个开关脉冲高电平到达IGBT的栅极时，又重复上述过程。

L2线圈产生的高频磁场，于是在铁质平底锅底便产生了强大的涡流，锅底迅速发热，加热结圈中的电磁能转化成为热能。

常用的几种加热器具对照表：加热器具液化器炉普通电饭锅（电炒锅）电磁炉加热方式气体燃烧加热（热传导）电流通过电阻后发热（热传导）电磁感应，锅自身发热效率40%——50%50%——60%高于80%有无有害气体有无无安全系数低中高缺点效率低、安全性差效率低电路复杂第二单元电磁炉特殊元器件介绍一、陶瓷板：陶瓷板是微晶陶瓷板的简称。

彩电三极管代换经验
彩电三极管代换经验C4706,C5148代换所有电源开关管D2253,代换21寸以下行管BU2527AX代换25寸以上行管C2335代换枕效正管,电源分流管,行推动管等所有200伏以下工作的功率管C2068视放管A778代换所有PNP功率管另外用电磁炉25N120管代替所有电源的场效应管非常保险,永不损坏(就是价格高点) 原因:这几种管子易购,价格较低; 当然特殊管视情况而定,这里指一般的, 希望大家指正!
本机：D5287C,电源管
D:2553.行管
下面是行管D2253和D2553的参数，供你参考；我认为是可以互换的。

D2253 NPN 1700V 6A 50W
D2553 NPN 1700V 8A 50W
C:5148.行管
行管一般带了阻尼
有区别的,电源管要求不高,功率和抗压足够就可以.
而行管则不行,除了功率和抗
彩电电源管和行管在不同英寸的彩电中是能通用的，关键是若找不到同型号或手头没有同型号的管子，那么就需要了解原管子的参数，如电流、耐压值、工作频率等，一般来说代用管子的以上三种参数要大于原管子的参数就完全可以代用，必须注意的是，行管不能代替电源管，因为行管内部c、e结有阻尼二极管，本质与行管内部机构就不同，所以电源管代替电源管，行管代替行管是完全可以的。

电磁炉电源芯片OB2226AP用VIPer12A代换技巧查查362一台型号JYC-21GS02九阳电磁炉，主板JYCP-21ZE-A,无低压电源，查电源芯片OB2226AP损坏。

现在新款九阳电磁炉部分采用OB2226AP电源芯片，这种芯片，外围元件较少，采用小功率变压器。

输出的电压精准。

内部有短路保护功能，如果芯片损坏，一般不秧及周围元器件。

芯片损坏后，若没有配件也是个让人头痛的问题。

本人通过与运用了VIPer12A芯片的九阳JYCP-21S55C主板开关电源电路进行参考对比，找到一种用VIPer12A代换的技改方案，还能充分利用原来芯片的安装位。

所需元件为：VIPer12A,104瓷片电容，18V稳压管各一只。

（1）将VIPer12A的8、7脚向6脚折起来与6、5脚连成一体。

1脚折起来与2脚相连与3脚并联一个104瓷片电容。

3、4脚之间并联一只18V稳压管，其正极接3脚，负极接4脚（如图1）。

（2）将损坏的OB2226AP芯片以及贴片电容C515、R501、R512全部拆走，将改装好的VIPer12A芯片依旧安装在原来芯片安装位上：将C515元件位上的两焊点用焊锡直接相连（如图1）。

在R501,R512元件位上，按图补上一根跳线，使VIPer12A的4脚与D506负极相连（如图2）。

此开关电源经技改后，电路基本与九阳JYCP-21S55C主板开关电源电路相同。

性能稳定。

此种技改方法对新款采用OB2226AP电源芯片的九阳电磁炉基本都适用。

对其它品牌采用OB2226AP电源芯片的电磁炉（图5）的电路图可作为参考，对缺OB2226AP电源芯片的朋友应该有点帮助。

Related Articles九阳JYCP-21ZD-A电磁炉(电源芯片OB2226AP)主控板图纸09/06 06:05机型名称九阳JYCP-21ZD-A电磁炉(电源芯片OB2226AP)主控板图纸 . 简介文件格式 pdf.rar.zip应用平台互联网浏览器 pdf浏览器下载说明 1. 本站提供的程序.图纸.资料或文章部分为网上搜集.网友提供,目的是让大家进行学习,这些资料和文章的版权归原著作者所有.而我们愿意为提供资料的单位.公司及个人提供广告宣传的便利,如果该资料涉及或侵害到您的版权或利益请立即写信通知我们删除. 2. 如发现不能链接下载,请立即写信通知我们处理. 浏览工具本网站试开通微.小企业电磁炉低压稳压电源变压器局部代换技巧06/29 11:58一台尚朋堂SR-1607B型电磁炉,通电无任何反映,测5V稳压和16V稳压均为0V,测电源变压器T1次级L3无整流输出,说明L3开路.电路如图1所示. 打算对T1修复,但发现T1铁芯特紧.不易拆,于是想到对T1次级绕组进行局部代换.笔者找出一只早期单卡录音机(砖头机)上用过的小型电源变压器,如图2所示.功率与T1相近约6W左右),高度也合适,而且这只小型变压器铁芯窗口有足够的'剩余空间',在绕组匝数调整时,可利用这个'剩余空间',进行'偷拆'或&电磁炉场效应率管的代换技法05/09 12:02大量维修实践表明,电磁炉(灶)内的部分元器件因工作温度较高,工作电流较大,电压较高等,其故障或损坏概率也较高.其中的场效应功率管损坏率最高.但由于商业竞争激烈,一般都不随机附带图纸,加之电磁炉所采用的场效应功率管一般均为较新产品,这便给维修带来不便和困难.下面笔者根据汇集来的相关资料,提供几种常用电磁炉场效应功率管及代换资料供参考. 电磁炉一般均采用N型沟道功率场效应管,其相关参数为BVCBO≥1600V,BVCEO≥1000V,PCM≥100W,ICM≥7A,HFE≥40.常用的电磁炉用场效应小屏幕二合一电源板的代换技巧12/22 16:02对小屏幕的二合一板的代换原则是:电源板和背光板是可以单独代换的. 代换逆变器时,把高压部分元器件拆掉,做好绝缘防护,再将原板上'亮度控制'和'关闭/启动控制'接到代换板输入接口对应引脚上,然后找到地和电源(一般为12V或24V),接到新逆变器输入接口的电源和地即可:代换电源部分时,切断供电和输出电路,将新电源板的输出电压.开关机控制端与原二合一板的输出连接器对应功能引脚相连接即可.买不到故障元件时,需通过换板来进行维修,代换技巧如下. 1．电源板的选择(1)电源板电磁炉场效应率管的代换04/10 23:01大量维修实践表明,电磁炉(灶)内的部分元器件因工作温度较高,工作电流较大,电压较高等,其故障或损坏概率也较高.其中的场效应功率管损坏率最高.但由于商业竞争激烈,一般都不随机附带图纸,加之电磁炉所采用的场效应功率管一般均为较新产品,这便给维修带来不便和困难.下面笔者根据汇集来的相关资料,提供几种常用电磁炉场效应功率管及代换资料供参考. 电磁炉一般均采用N型沟道功率场效应管,其相关参数为BVCBO≥1600V,BVCEO≥1000V,PCM≥100W,ICM≥7A,HFE≥40.常用的电磁炉用场效应电磁炉场效应功率管的代换问题08/30 21:34大量维修实践表明,电磁炉(灶)内的部分元器件因工作温度较高,工作电流较大,电压较高等,其故障或损坏概率也较高.其中的场效应功率管损坏率最高.但由于商业竞争激烈,一般都不随机附带图纸,加之电磁炉所采用的场效应功率管一般均为较新产品,这便给维修带来不便和困难.下面笔者根据汇集来的相关资料,提供几种常用电磁炉场效应功率管及代换资料供参考. 电磁炉一般均采用N型沟道功率场效应管,其相关参数为BVCBO≥1600V,BVCEO≥1000V,PCM≥100W,ICM≥7A,HFE≥40.常用的电磁炉用场效应用VIPer12A代换OB2226AP的方法01/05 15:06我们以九阳电磁炉JYC-21EE5,主板JYCP-21ZD-A为例进行说明,将VIPer12A的8.7折起来与6.5脚连成一体..1脚向2脚折起来相连,与3脚并联一个104瓷片电容.3.4脚之间并一只18V稳压管,正极接3脚(如图)将R501.R512及贴片C515全部拆走,(损坏的OB2226AP巳被拆掉)将改装的VIPer12A依旧安在原OB2226AP芯片安装位.贴片C515元件位上的两焊点相连.在R501.R512元件位上按图补上一根跳线使将来的VIPer12A的4脚与D506相连(如图电磁炉中常用ICBT管代换时应注意的几个问题04/22 08:37由于IGBT管工作在高电压.大电流状态,工作温度高,易损坏,据不完全统计,在电磁炉故障维修中,IGBT管损坏占80%以上,而各厂家采用的IGBT管型号繁杂,有的厂家还把IGBT管型号标注打磨掉,因此,维修中不得不考虑IGBT的代换.代换时应注意以下二点: 1.IGBT管的主要参数宜大不宜小,2000W以下的电磁炉可选用最大电流为20A-25A的IGBT管,2000W或2000W以上的电磁炉可选用最大电流为40A的IGBT管. 2.应区分IGBT管内是否含有阻尼二极管,内含有阻尼二极管的IGBT管电脑有源音箱电源变压器代换技巧02/12 00:51一款竹林牌(BambooForest)电脑小型有源音箱突然不工作,撬开音箱前面板取出有源电路,发现电源变压器骨架有严重被高温烤焦的迹象,初级和次级4条引线的根部(即靠近变压器绕组的部位)也有被高温烤焦的迹象.测试次级绕组,电阻为4.5Ω:测试初级绕组,电阻为无穷大.检查整流电路.滤波电容及功率放大器等均未发现严重短路.小心揭开初级绕组外部的绝缘层,除了看到包装层内部全是被烧焦的迹象之外,同时还发现初级绕组有一个引线从绕组端被烧断,而且在引线焊接处还有很多绿色的铜锈. 为避免这种故障再一次发生,需。

电磁炉假功率管害人不浅，干脆拆了看看！修一台不知什么牌子的触摸语音王单片机电磁炉。

打开发现烧了IGBT，且发现这台机子之前修过，用的功率管是TGA25N120ND。

仔细检查电路中有多个地方虚焊，18V电压时有时无。

对所有虚焊地方加焊后，测各电压正常，三大电容正常。

于时把网购的H20R1203换上（当时手上没有TGA25N120ND这个管子），然后串灯泡上电，有检锅声，放锅灯泡一闪保护了，电路应该正常了。

于是把灯泡撤了上电，结果一放锅，漏保就跳了！测发现功率管击穿。

再次换上新管，并调电流可调电阻调到最大值使之电流最小。

再次串灯开机、放锅，漏保又跳，功率管又击穿了！不甘心又对整个机子检查一遍，都正常啊，然后又把两个驱动管换了，第三次换新功率管。

这次为了保险，我在电路中没有串灯，而是串了一个2000W的电炉。

然后上电放锅，电磁炉开始加热，测电流在5A，电压在150V 左右。

就这样烧了一会儿，约一斤的水烧开了，管子没再爆，以为正常了。

于时放心的把所串电炉撤了，直接上电放锅。

悲剧了，功率管只坚持了10秒钟又击穿了！没法了，开始怀疑人生和人品！再后来怀疑买的管子了。

难道买的管子是假的？果断上TB买了H20R1203和FGA25R120两种拆机管。

几天后管子到了，先把FGA25R120管子换上，很自信的在没有串灯保护的情况下上电放锅，管子不爆了。

烧水也正常了，测电流有点小，就在2000W档位把电流调到10A，连着烧了一壶水，一切正常。

就这样使用了一周时间后又出现新情况。

发现当一壶水快烧开的时候出现断续加热情况。

摸电磁炉后面的排风口，发现排出来的风很热，看来功率管热保护了！难道这台机子原来的功率管不是25R120的管子，而是H20R120的？是以前维修师傅把H20的管子换成了25的管子了？拆机换上H20R120管子试试看。

结果换上后连着烧几壶水，发现电磁炉后面的排风口排出的风不很热了，再也没有出现过断续加热的情况了！看来假的电磁炉功率管害人不浅哪！干脆把假管子拆开看看，发现里面的芯很小哟！原文：/thread-745195-1-1.html拆开的假管，芯很小两个版本的拆机FGA25R120，都是真的，园圈里都有凸的字真的H20R120和假管对比家电维修论坛jdwxinfo。
