开关、插座接地检验记录

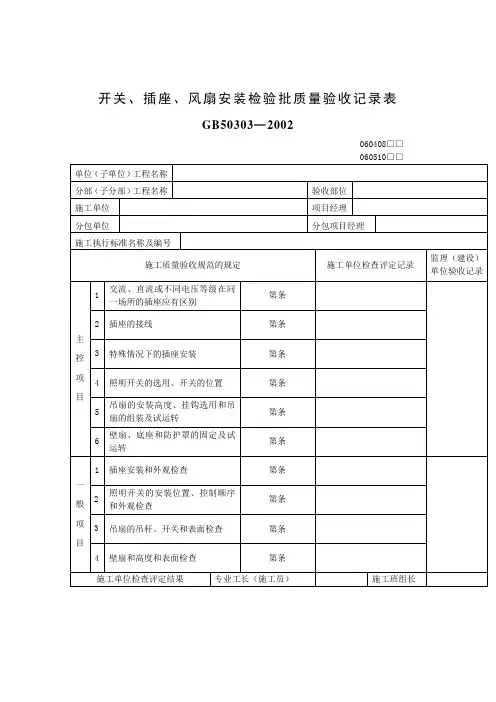

开关、插座、风扇安装检验批质量验收记录表GB50303—2002060408□□说明060408060510主控项目1 当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。

2 插座接线应符合下列规定：1）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；2）单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。

插座的接地端子不与零线端子连接。

同一场所的三相插座，接线的相序一致；3）接地（PE）或接零（PEN）线在插座间不串联连接。

3 特殊情况下插座安装应符合下列规定：1）当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线；2）潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于。

4 照明开关安装应符合下列规定：1）同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；2）相线经开关控制；民用住宅无软线引至床边的床头开关。

5 吊扇安装应符合下列规定：1）吊扇挂钧安装牢固，吊扇挂钩的直径不小于吊扇挂销直径，且不小于8mm；有防振橡胶垫；挂销的防松零件齐全、可靠；2）吊扇扇叶距地高度不小于；3）吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全；4)吊杆间、吊杆与电机间螺纹连接，啮合长度不小于20mm，且防松零件齐全紧固；5）吊扇接线正确，当运转时扇叶无明显颤动和异常声响。

6 壁扇安装应符合下列规定：1）壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于2个，且直径不小于8mm。

固定牢固可靠；2）壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响。

一般项目1 插座安装应符合下列规定：1）当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于；2）暗装的插座面板紧贴墙面，四周元缝隙，安装牢固，表面光滑整洁，无碎裂、划伤，装饰帽齐全；3）车间及试（实）验室的插座安装高度距地面不小于，特殊场所暗装的插座不小于；同一室内插座安装高度一致；4）地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。

线路插座开关接地检验记录日期：XXXX年XX月XX日地点：XXXXX检验单位：XXXXX检验人员：XXXXX检验装置：接地电阻测量仪、电压表、导线等检验内容：1.插座接地电阻检验：在此次检验中，我们对线路插座的接地电阻进行了测量。

按照国家标准要求，插座接地电阻应小于4Ω。

测量过程中，我们先将接地电阻测量仪的测试线与插座的接地端子连接好，确保连接牢固，然后按下测量按钮，仪器将自动测量出接地电阻的值。

重复多次测量，确保测试结果的准确性。

测量结果如下：插座1：接地电阻为2.3Ω插座2：接地电阻为3.1Ω插座3：接地电阻为2.8Ω...插座n：接地电阻为3.9Ω以上接地电阻均符合国家标准要求，接地电阻小于4Ω，可以确保插座的良好接地性能。

2.插座电气性能检验：在此次检验中，我们对线路插座的电气性能进行了检验，包括插座的开关功能、额定电压、额定电流等。

首先，我们使用电压表对插座的开关进行了测试。

按下开关按钮，通过观察电压表的变化，确认插座的开关功能正常。

所有插座的开关均正常。

然后，我们测量了插座的额定电压和额定电流。

根据实际情况，我们使用电压表和电流表进行测量，并记录了每一个插座的额定电压和额定电流。

插座1：额定电压为220V，额定电流为10A插座2：额定电压为220V，额定电流为16A插座3：额定电压为110V，额定电流为10A...插座n：额定电压为220V，额定电流为16A以上数据均符合国家标准要求，插座的电气性能正常。

3.插座外观检验：在此次检验中，我们还对插座的外观进行了检验。

通过目测和触摸方式，确认插座的外壳完整无损，并且没有漏电现象。

所有插座的外观均符合国家标准要求。

检验结论：根据以上的检验结果，我们得出以下结论：1.插座的接地电阻均小于4Ω，符合国家标准要求，确保插座的良好接地性能。

2.插座的开关功能、额定电压和额定电流均符合国家标准要求，插座的电气性能正常。

3.插座的外观完整无损，没有漏电现象，符合国家标准要求。

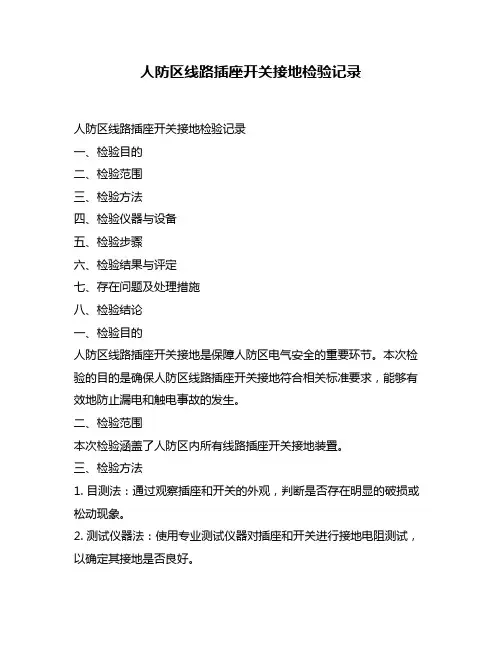

人防区线路插座开关接地检验记录人防区线路插座开关接地检验记录一、检验目的二、检验范围三、检验方法四、检验仪器与设备五、检验步骤六、检验结果与评定七、存在问题及处理措施八、检验结论一、检验目的人防区线路插座开关接地是保障人防区电气安全的重要环节。

本次检验的目的是确保人防区线路插座开关接地符合相关标准要求，能够有效地防止漏电和触电事故的发生。

二、检验范围本次检验涵盖了人防区内所有线路插座开关接地装置。

三、检验方法1. 目测法：通过观察插座和开关的外观，判断是否存在明显的破损或松动现象。

2. 测试仪器法：使用专业测试仪器对插座和开关进行接地电阻测试，以确定其接地是否良好。

3. 试用法：将合格的电器设备连接到插座上，测试其工作是否正常，以判断插座和开关是否能正常供电。

四、检验仪器与设备1. 目测法：肉眼观察。

2. 测试仪器法：接地电阻测试仪。

3. 试用法：合格的电器设备。

五、检验步骤1. 目测法：a. 仔细观察插座和开关的外观，检查是否存在明显的破损、变形或松动现象。

b. 检查插座和开关的固定螺丝是否牢固，无松动现象。

2. 测试仪器法：a. 使用接地电阻测试仪，将测试引线分别连接到插座和开关的接地端子上。

b. 打开测试仪器，进行接地电阻测试。

记录测试结果。

3. 试用法：a. 将合格的电器设备插入插座，打开开关，观察设备是否能正常工作。

b. 测试不同位置的插座和开关，并记录测试结果。

六、检验结果与评定根据检验步骤所得到的数据和观察结果，对人防区线路插座开关接地进行评定。

评定标准一般根据相关国家标准或行业规范来确定。

常见评定等级包括良好、合格、不合格等。

七、存在问题及处理措施根据检验结果，如果存在问题，需要及时采取相应的处理措施。

常见的问题包括接地电阻过大、插座或开关破损、固定螺丝松动等。

对于接地电阻过大的情况，可以采取增加接地体积、更换导体等方法进行处理。

对于破损或松动的插座和开关，需要及时更换或修复。

八、检验结论根据检验结果和问题处理情况，给出人防区线路插座开关接地的总体评价和结论。
