线路插座开关接地检验记录

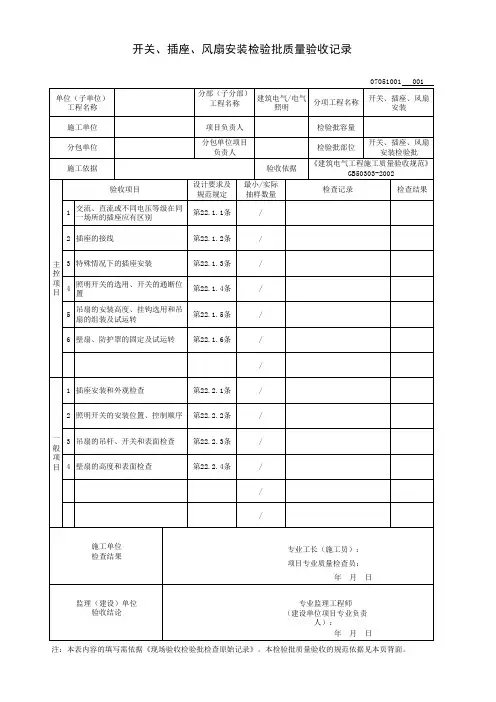

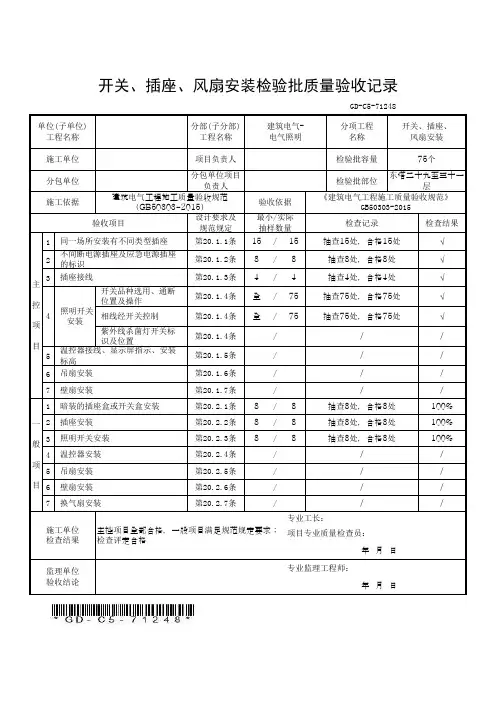

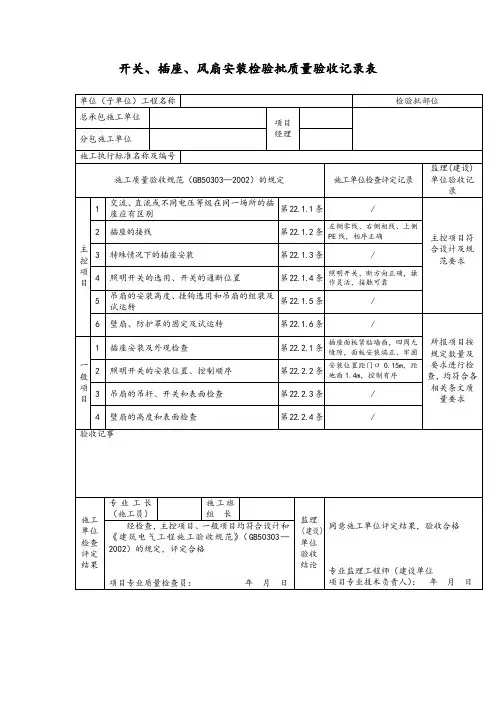

开关、插座、风扇安装检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《建筑电气工程质量验收规范》GB50303-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分按设计系统、区域、楼层、单元划分。

三、GB50303-2002规范摘要主控项目22.1.1 当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。

22.1.2 插座接线应符合下列规定：1 单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。

2 单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。

插座的接地端子不与零线端子连接。

同一场所的三相插座，接线的相序一致。

3 接地（PE）或接零（PEN）线在插座间不串联连接。

22.1.3 特殊情况下插座安装应符合下列规定：1 当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线。

2 潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。

22.1.4 照明开关安装应符合下列规定：1 同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠。

2 相线经开关控制；民用住宅无软线引至床边的床头开关。

22.1.5 吊扇安装应符合下列规定：1 吊扇挂钩安装牢固，吊扇挂钩的直径不小于吊扇挂销直径，且不小于8mm；有防振橡胶垫；挂销的防松零件齐全、可靠。

2 吊扇扇叶距地高度不小于2.5m。

3 吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全。

4 吊杆间、吊杆与电机间螺纹连接，啮合长度不小于20mm，且防松零件齐全紧固。

5 吊扇接线正确，当运转时扇叶无明显颤动和异常声响。

线路插座开关接地检验记录日期：XXXX年XX月XX日地点：XXXXX检验单位：XXXXX检验人员：XXXXX检验装置：接地电阻测量仪、电压表、导线等检验内容：1.插座接地电阻检验：在此次检验中，我们对线路插座的接地电阻进行了测量。

按照国家标准要求，插座接地电阻应小于4Ω。

测量过程中，我们先将接地电阻测量仪的测试线与插座的接地端子连接好，确保连接牢固，然后按下测量按钮，仪器将自动测量出接地电阻的值。

重复多次测量，确保测试结果的准确性。

测量结果如下：插座1：接地电阻为2.3Ω插座2：接地电阻为3.1Ω插座3：接地电阻为2.8Ω...插座n：接地电阻为3.9Ω以上接地电阻均符合国家标准要求，接地电阻小于4Ω，可以确保插座的良好接地性能。

2.插座电气性能检验：在此次检验中，我们对线路插座的电气性能进行了检验，包括插座的开关功能、额定电压、额定电流等。

首先，我们使用电压表对插座的开关进行了测试。

按下开关按钮，通过观察电压表的变化，确认插座的开关功能正常。

所有插座的开关均正常。

然后，我们测量了插座的额定电压和额定电流。

根据实际情况，我们使用电压表和电流表进行测量，并记录了每一个插座的额定电压和额定电流。

插座1：额定电压为220V，额定电流为10A插座2：额定电压为220V，额定电流为16A插座3：额定电压为110V，额定电流为10A...插座n：额定电压为220V，额定电流为16A以上数据均符合国家标准要求，插座的电气性能正常。

3.插座外观检验：在此次检验中，我们还对插座的外观进行了检验。

通过目测和触摸方式，确认插座的外壳完整无损，并且没有漏电现象。

所有插座的外观均符合国家标准要求。

检验结论：根据以上的检验结果，我们得出以下结论：1.插座的接地电阻均小于4Ω，符合国家标准要求，确保插座的良好接地性能。

2.插座的开关功能、额定电压和额定电流均符合国家标准要求，插座的电气性能正常。

3.插座的外观完整无损，没有漏电现象，符合国家标准要求。
