电子式绝缘电阻表检定装置测量值的不确定度评定

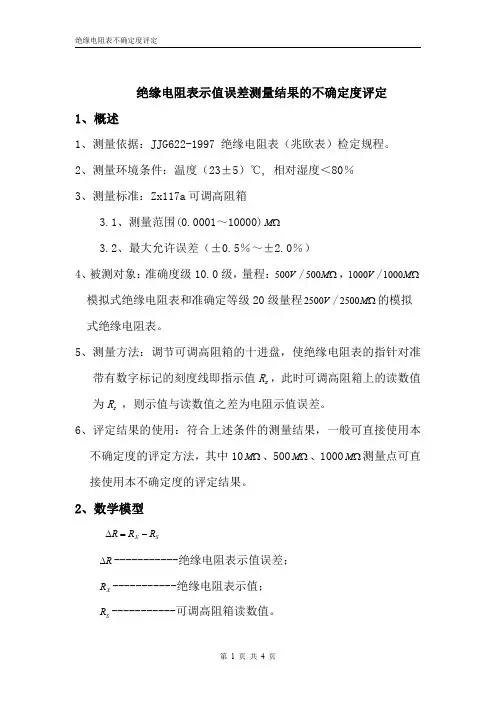

绝缘电阻表示值误差测量结果的不确定度评定1、概述1、测量依据：JJG622-1997绝缘电阻表（兆欧表）检定规程。

2、测量环境条件：温度（23±5）℃,相对湿度＜80％3、测量标准：Zx117a 可调高阻箱3.1、测量范围(0.0001～10000)ΩM 3.2、最大允许误差（±0.5％～±2.0％）4、被测对象：准确度级10.0级，量程：V 500/ΩM 500，V 1000/ΩM 1000模拟式绝缘电阻表和准确定等级20级量程V 2500/ΩM 2500的模拟式绝缘电阻表。

5、测量方法：调节可调高阻箱的十进盘，使绝缘电阻表的指针对准带有数字标记的刻度线即指示值R x ，此时可调高阻箱上的读数值为R s ，则示值与读数值之差为电阻示值误差。

6、评定结果的使用：符合上述条件的测量结果，一般可直接使用本不确定度的评定方法，其中10ΩM 、500ΩM 、1000ΩM 测量点可直接使用本不确定度的评定结果。

2、数学模型SX R R R -=∆R ∆-----------绝缘电阻表示值误差；X R -----------绝缘电阻表示值；S R -----------可调高阻箱读数值。

3、输入量的标准不确定度评定计量装置的不确定度来源，根据标准检定装置的准确度,按三个区段进行分析（0.00001ΩM ～10ΩM ，10ΩM ～100ΩM 、100M ΩM ～1000ΩM 、1000ΩM ～10000ΩM ）。

1、输入量R x 的标准不确定度1u 的评定输入量R x 的标准不确定度1u 主要是被测表的测量重复性，采用A 类方法进行评定。

由于每次测量结果相同，所以A 类不确定度可以忽略不计。

故：%000.0u 1=2、输入量R s 的标准不确定度2u 的评定输入量R s 的标准不确定度主要由绝缘电阻表检定装置的误差所引入，采用B 类方法进行评定。

绝缘电阻表检定仪步进值为（0.00001～10）ΩM 的测量盘最大允许误差为±0.2％，在测量10MΩ时允许误差限为：±（0.2％×10ΩM ）＝±0.02ΩM ，在此区间内认为均匀分布，包含因子k 取3，则标准不确定度为：%115.031002.0u 2==绝缘电阻表检定仪步进值为（10～100）ΩM 的测量盘最大允许误差为±0.5％，在测量100MΩ时允许误差限为：±（0.5％×ΩM 100）＝±0.5ΩM ，在此区间内认为均匀分布，包含因子k 取3，则标准不确定度为：%289.031005.0u 2==绝缘电阻表检定仪步进值为（100～1000）ΩM 的测量盘最大允许误差为±1％，在测量1000ΩM 时允许误差限为：±（1％×1000ΩM ）＝±10ΩM ，在此区间内认为均匀分布，包含因子k 取3，则标准不确定度为：%577.03100010u 2==绝缘电阻表检定仪步进值为（1000～10000）ΩM 的测量盘最大允许误差为±2％，在测量10000MΩ时允许误差限为：±（2％×10000ΩM ）＝±200ΩM ，在此区间内认为均匀分布，包含因子k 取3，则标准不确定度为：%155.1310000200u 2==3、ZX117A 标准可调式高阻箱的最小调节值为Ω100，测量时在区间内认为服从均匀分布,3k =，则%000.0R 1074.573100X6-3=⨯==X R u 4、由标准装置温度影响引入的标准不确定度，用B 类标准不确定度评定。

基于Oracle Crystal Ball软件的绝缘电阻表校准测量不确定度评定发布时间：2022-07-27T02:49:12.232Z 来源：《中国电业与能源》2022年第5期3月作者：白雪刘文娟沈宗丞段姝绮[导读] 本文基于Oracle Crystal Ball软件，以试验室常用的绝缘电阻表为例白雪刘文娟沈宗丞段姝绮昆明高海拔电器检测有限公司昆明电器科学研究所摘要：本文基于Oracle Crystal Ball软件，以试验室常用的绝缘电阻表为例，采用不确定度传播率（简称GUM法）和蒙特卡洛法（简称MCM）分别对其测量结果进行不确定度评定，同时，以MCM验证GUM法评定结果的可靠性。

关键词：Oracle Crystal Ball 测量不确定度评定绝缘电阻表1引言测量是“通过实验获得并可合理赋予某量一个或多个量值的过程”，通过测量结果体现，测量结果通常表示为单个测得的量值和一个测量不确定度。

目前，我国评定测量不确定的方法主要有两种：一种是应用测量不确定度传播率的方法，又称GUM法；另一种是利用概率分布进行随机抽样而进行分布传播的方法，又称MCM。

GUM法是通过建立的测量模型中输入量对应的输出量的函数关系，通过“传播率”得到输出量的“量值”和“测量不确定度”，该方法是将输出量的概率近似为正态分布或缩放位移t分布。

而MCM是通过对输人量的?PDF?离散抽样，由测量模型传播输入量的分布，计算获得输出量的?PDF?的离散抽样值，进而由输出量的离散分布数值直接获取输出量的最佳估计值、标准不确定度和包含区间。

本文在MCM的原理运用下，采用Oracle Crystal Ball仿真软件和GUM法对绝缘电阻表测量结果的不确定度进行评定，同时以MCM验证GUM法评定结果的可靠性。

2 绝缘电阻表示值测量不确定度评定2.1 GUM法测量不确定度评定a.计量标准器：绝缘电阻表检定装置（LGZ92G），测量仪器：电子式绝缘电阻表。

绝缘电阻表示值误差测量值的不确定度评定为了保证使用电气设备的安全可靠，绝缘电阻测试是必不可少的一项测试工作。

而在进行绝缘电阻测试时，由于各种因素的影响，测量值总是会有一定的偏差，因此需要评定绝缘电阻表示值误差测量值的不确定度，以保证测量结果的可靠性。

本文将就绝缘电阻表示值误差测量值的不确定度评定进行详细讨论。

一、绝缘电阻测试的基本原理绝缘电阻是指电气设备内部电气元件的绝缘性能，是维持设备安全运行的重要指标。

在进行绝缘电阻测试时，常用的测试方法包括直流电压法和交流电压法。

其中，直流电压法是指将一定大小的直流电压加在被测绝缘件上，并通过测量绝缘舱内部的电流，来计算绝缘电阻值；而交流电压法则是通过在被测绝缘件上加一定频率的交流电压，在测量电容值的同时计算绝缘电阻值。

二、误差来源在进行绝缘电阻测试时，由于各种因素的影响，测量结果总是会存在一定的误差，这些误差主要来自以下几个方面：1.被测绝缘物的特性被测绝缘物的特性是影响测试结果的一个关键因素，包括绝缘体的结构、材料、厚度等。

一般而言，绝缘性能较好的绝缘体，其绝缘电阻值较高，而绝缘性能较差的绝缘体，其绝缘电阻值较低。

2.测试环境的影响测试环境的影响也是导致测试误差的一个重要原因。

例如，在高温或潮湿的环境下，绝缘电阻值可能会受到一定程度的影响；另外，在电磁场较强的环境中进行测试，可能会导致测试结果的偏差。

3.测试仪器的精度测试仪器的精度是另一个导致误差的重要因素。

一般来说，测试仪器的越精确，测试结果的误差就越小。

因此，在进行绝缘电阻测试时，应选择精度较高的测试仪器，以提高测试结果的准确性。

三、不确定度评定方法为了评定绝缘电阻表示值误差测量值的不确定度，需要先确定测试误差的来源，并对其进行定量分析。

这样，就能根据测试误差的统计性质，计算出评定不确定度的参数值。

在评定不确定度时，可以采用如下的评定方法：1.对测量误差来源进行分类对测量误差来源进行分类，包括对被测样品的特性、测试环境、测试仪器等进行分类，以便更加清晰地确定导致误差的来源。
