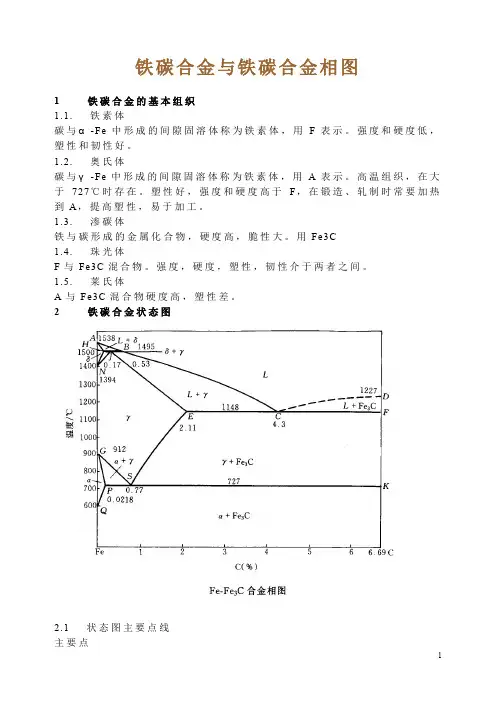

铁碳合金与铁碳合金相图1 铁碳合金的基本组织1.1. 铁素体碳与α-Fe中形成的间隙固溶体称为铁素体，用F表示。
强度和硬度低，塑性和韧性好。
1.2. 奥氏体碳与γ-Fe中形成的间隙固溶体称为铁素体，用A表示。
高温组织，在大于727℃时存在。
塑性好，强度和硬度高于F，在锻造、轧制时常要加热到A，提高塑性，易于加工。
1.3. 渗碳体铁与碳形成的金属化合物，硬度高，脆性大。
用Fe3C1.4. 珠光体F与Fe3C混合物。
强度，硬度，塑性，韧性介于两者之间。
1.5. 莱氏体A与Fe3C混合物硬度高，塑性差。
2 铁碳合金状态图2.1 状态图主要点线主要点主要线：ABCD线液相线，液相冷却至此开始析出，加热至此全部转化。
AHJECF线固相线，液态合金至此线全部结晶为固相，加热至此开始转化GS线A3线，A开始析出F的转变线，加热时F全部溶入AES线Acm线，C在A中溶解度曲线ECF线共晶线，含C量2.11-6.69%至此发生共晶反应，结晶出A与Fe3C混合物，莱氏体。
PSK线共析线，含C量在0.0218-6.69%至此反生共析反应，产生出珠光体2.2 铁碳合金分类2.2.1 钢含C量0.0218～2.11%共析钢含C量0.77%亚共析钢0.0218-0.77%过共析钢0.77-2.11%2.2.2 白口铸铁 2.11-6.69%共晶白口铸铁 4.3%亚共晶白口铸铁 2.11-4.3%过共晶白口铸铁 4.3-6.69%2.3 铁碳合金相图的作用在铸造方面选择合适的浇铸温度，流动性好在煅造方面选择合适的温度区，奥氏体区在热处理方面退火，正火，淬火等2.4 碳对铁碳合金平衡组织和性能的影响一、含碳量对平衡组织的影响室温下，铁碳合金均由α+ Fe3C两相组成随含碳量不同，可分为七个典型组织区二、含碳量对机械性能的影响•珠光体P：为F + Fe3C的混合物，呈层片状，由于Fe3C的强化作用，珠光体性能较好；•亚共析钢：由F + P组成，随碳量增加，珠光体量增加，强度性能提高；•过共析钢：P+ Fe3C(II)组成，当含碳量<1%，Fe3C(II)断续分布在晶界处，强度提高；当含碳量>1%，Fe3C(II)呈网状分布在晶界处，强度性能下降。
铁碳合金相图用以温度为纵坐标，以碳含量为横坐标的图解方法，表示在接近平衡或亚稳状态下，以铁碳为单元组成的合金，在不同温度下相与相之间关系的图称为铁碳平衡图，也称为铁碳相图。
它是研究铁碳合金的基础，是研究碳钢和铸铁的成分、温度、组织及性能之间关系的理论基础，是制定热加工、热处理、冶炼和铸造等工艺依据，对了解我们厂内金属材料，尤其认识、理解锅炉管材有重要的意义，对后续想做好锅炉四管运行和维护也都是重要的基础。
一、基本概念1）我们日常接触的“铁、钢”等其实都是合金，含铁、碳、硫、硅等等，要认识了解所熟知的“铁、钢”就必须先认识他们中最基础的两种元素，纯铁和碳。
纯铁在1394℃以上以体心立方结构（δ-Fe）稳定存在，温度下降，在912～1394℃范围内发生同素异构转变，以面心立方晶格的γ-Fe稳定存在，在912℃以下又重新回复到体心立方晶格的α-Fe，说体心立方体、面心立方体都离不开另一个主角碳，就是碳在以铁元素构成的立方体中在其体心或者面心。
2）碳溶入α-Fe和γ-Fe中所形成的固溶体称为铁素体和奥氏体。
当含量超过铁素体和奥氏体的溶解度时，则会出现金属化合物相Fe3C，称为渗碳体。
3）碳原子溶入δ-Fe中所形成的固溶体称为高温铁素体。
它在1394℃以上的高温出现，对工程上应用的铁碳合金的组织和性能没有什么影响，故不作为铁碳合金的基本相。
4）铁碳合金相图的基本组成相是铁素体、奥氏体和渗碳体，这里引出这三个体，具体理解如下。
1、铁素体碳原子溶入α-Fe中形成的间隙固溶体，称做铁素体，如图1所示。
由于体心立方晶格的α-Fe的晶格间隙半径只有0.036nm，而碳原子半径为0.077nm，所以碳在铁素体中的溶解度很小。
在727℃时最大固溶度为0.0218%，而在室温时碳的固溶度几乎降为零。
因此，常温下铁素体的力学性能与纯铁相近，铁素体有优良的塑性和韧性，但强度，硬度较低，在铁碳合金中是软韧相，铁素体是912℃以下的平衡相，也称做常温相，其显微组织图如图2所示。
