JS复合防水涂料

JS防水涂料施工设计方案一、工程概述本次施工项目为具体工程名称，位于工程地点。

该工程的防水要求较高，为确保防水效果，决定采用 JS 防水涂料进行施工。

二、JS 防水涂料的特点JS 防水涂料是一种以聚丙烯酸酯乳液、乙烯醋酸乙烯酯共聚乳液等聚合物乳液与各种添加剂组成的有机液料，和水泥、石英砂、轻重质碳酸钙等无机填料及各种添加剂所组成的无机粉料通过合理配比、复合制成的一种双组份、水性建筑防水涂料。

1、具有良好的耐水性，能够长期浸泡在水中而不影响其性能。

2、粘结强度高，与基层粘结牢固，不易脱落。

3、柔韧性好，能够适应基层的变形，不易开裂。

4、施工方便，可在潮湿基层上施工，操作简单。

5、环保无毒，对环境和人体无害。

三、施工准备1、技术准备（1）熟悉施工图纸和相关技术规范，明确施工要求和质量标准。

（2）编制施工方案，向施工人员进行技术交底。

2、材料准备（1）JS 防水涂料：根据工程面积和设计要求，计算所需涂料的数量，并提前采购。

（2）基层处理材料：如钢丝刷、扫帚、铲子等。

（3）辅助材料：如密封材料、增强材料等。

3、工具准备（1）搅拌器：用于搅拌涂料。

（2）刷子、滚筒：用于涂刷涂料。

（3）喷枪：用于大面积喷涂施工。

（4）刮刀：用于刮涂涂料。

（5）量具：如量筒、秤等，用于准确计量材料。

4、基层准备（1）基层应平整、坚实、干净，无油污、灰尘、杂物等。

（2）对基层表面的裂缝、孔洞等缺陷进行修补。

（3）突出基层表面的尖锐物应铲除，低洼处应用水泥砂浆填平。

（4）基层应干燥，含水率不应大于 9%。

四、施工工艺流程1、基层处理用扫帚、钢丝刷等工具将基层表面的灰尘、杂物清理干净，对基层表面的裂缝、孔洞等缺陷用水泥砂浆进行修补。

基层表面的油污应用清洗剂清洗干净。

2、节点处理对阴阳角、管根、地漏等节点部位进行加强处理。

先在节点部位涂刷一遍 JS 防水涂料，然后铺设增强材料（如玻纤网格布），再涂刷一遍涂料，确保节点部位的防水效果。

JS复合防水涂料防水施工方案一、材料选用：根据本工程旳特点：地下室初定为商场和住宅使用，确定其防水为JS丙烯酸复合防水涂料，其防水措施设防除钢筋混凝土自防水外，选用姑苏牌2型JS丙烯酸复合防水涂料作为本工程旳防水层。

柔性防水层，为了保证防水工程质量，争取工期又能以便施工，经甲方及监理单位、施工单位共同确认。

材料简介：柔韧性—丙烯酸防水涂料（一）特性长处1．富有柔韧性，能适应建筑构造一定程度旳震动以及位移。

2．粘结力佳并能对疏松旳底材、异形部位以及预浇接缝进行封闭。

3．能在潮湿旳基面上施工。

4．可直接在防水膜上进行水泥抹灰、粘贴石材及瓷砖等。

5．在防水功能卓越旳同步，防水膜有良好旳透气功能。

6．环境保护产品可用于饮水池。

（二）适应范围1．混凝土、砂浆砖石构造、预制件构造、砖墙等平立面防水。

2．地下停车场、隧道、排水与供水管道、楼层、平屋面、坡屋面、旧屋面改造工程、天台墙壁地板、游泳池、饮用水池等防水。

3．也许会出现轻微震动、移位、裂缝旳建筑构造、管口周围、后浇带接口、接缝或伸缩缝等处防水。

（三）参照用量1．用于防潮，涂刷一层，厚约0.5~0.7mm，根据基面旳平整状况而定，约0.9 kg/m2。

2．用于防水，涂刷二层，厚约1.0~1.2mm，根据基面旳平整状况而定，约1.8 kg/m2。

（以上用量为基面平整状况下）。

（四）包装42公斤/套；9公斤/套；4.2公斤/套。

（五）技术参数（原则型）：不透水性0.3MPa≥30min抗拉强度粘结强度伸长率耐热（80℃烘168小时）耐碱性Ca(OH)2168小时耐紫外光紫外灯168小时低温性-5 ℃10mm圆棒不透水≥2.0MPa≥1.0MPa≥110%涂层无变化涂层无变化涂层无变化不变二、施工布署：1.施工技术准备：组织操作班组学习设计图纸，熟悉构造、细部节点规定、使用材料旳性能及施工工艺、技术及注意事项。

2.施工用品准备：a.清理基层工具：铲刀、凿子、锤子、钢丝刷、扫帚、抹布；b.称料配料工具：水桶、秤、搅拌器；c.涂抹涂料工具：刮板、刷子、滚桶。

js防水涂料施工方法在进行js防水涂料施工之前，首先需要对施工现场进行清理和准备工作。

清理施工现场的杂物和灰尘，确保墙面干净整洁。

接下来，我们将介绍js防水涂料的施工方法，希望对大家有所帮助。

1. 预处理墙面。

在进行js防水涂料施工之前，需要对墙面进行预处理。

首先，检查墙面是否存在裂缝和空鼓，如有需要进行修补。

其次，对墙面进行打磨，确保墙面平整。

最后，使用底漆对墙面进行处理，增强涂料的附着力。

2. 涂刷底漆。

在墙面预处理完成后，开始涂刷底漆。

选择适合的底漆，根据涂料的种类和墙面的材质进行选择。

使用刷子或滚筒均匀涂刷底漆，确保墙面吸收均匀，干燥后即可进行下一步操作。

3. 涂刷防水涂料。

选择适合的js防水涂料，根据墙面的实际情况进行选择。

将涂料倒入容器中，使用刷子或滚筒均匀涂刷在墙面上，确保涂料厚薄均匀一致。

在涂刷过程中，注意避免漏刷和重复涂刷，确保涂料的效果和质量。

4. 防水层处理。

在涂刷完成后，需要对防水层进行处理。

使用专业工具对防水层进行检测和修补，确保防水层的完整性和稳定性。

在处理过程中，需要注意操作的细节和技巧，确保防水层的效果和质量。

5. 检查和验收。

在施工完成后，需要对墙面进行检查和验收。

检查墙面是否存在漏刷、起泡和开裂等情况，如有需要进行修补。

最后，进行验收确认施工效果和质量，确保js防水涂料施工的效果和质量达到预期要求。

以上就是js防水涂料施工的方法，希望对大家有所帮助。

在施工过程中，需要注意操作的细节和技巧，确保施工效果和质量。

同时，也需要选择适合的材料和工具，确保施工的顺利进行。

希望大家在施工过程中能够按照操作规范进行，确保施工效果和质量达到预期要求。

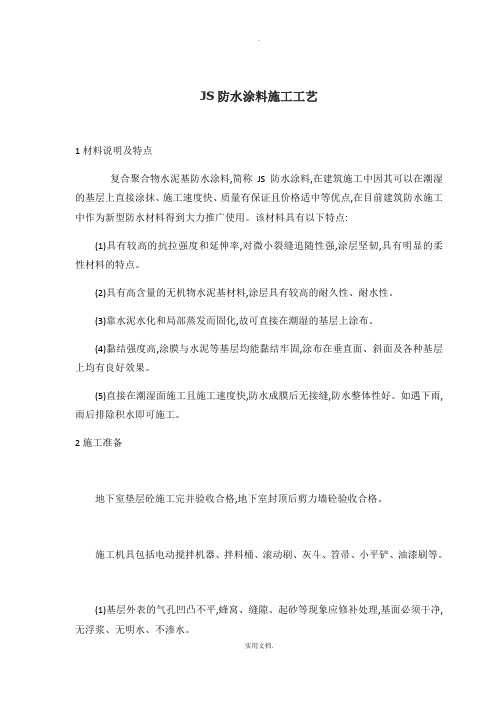

. 实用文档. JS防水涂料施工工艺 1材料说明及特点 复合聚合物水泥基防水涂料,简称JS防水涂料,在建筑施工中因其可以在潮湿的基层上直接涂抹、施工速度快、质量有保证且价格适中等优点,在目前建筑防水施工中作为新型防水材料得到大力推广使用。该材料具有以下特点:

(1)具有较高的抗拉强度和延伸率,对微小裂缝追随性强,涂层坚韧,具有明显的柔性材料的特点。

(2)具有高含量的无机物水泥基材料,涂层具有较高的耐久性、耐水性。 (3)靠水泥水化和局部蒸发而固化,故可直接在潮湿的基层上涂布。 (4)黏结强度高,涂膜与水泥等基层均能黏结牢固,涂布在垂直面、斜面及各种基层上均有良好效果。

(5)直接在潮湿面施工且施工速度快,防水成膜后无接缝,防水整体性好。如遇下雨,雨后排除积水即可施工。

2施工准备

地下室垫层砼施工完并验收合格,地下室封顶后剪力墙砼验收合格。 施工机具包括电动搅拌机器、拌料桶、滚动刷、灰斗、笤帚、小平铲、油漆刷等。 (1)基层外表的气孔凹凸不平,蜂窝、缝隙、起砂等现象应修补处理,基面必须干净,无浮浆、无明水、不渗水。 . 实用文档. (2)涂料施工前,基层阴阳角应做成圆弧形,阴角直径宜大于5mm,阳角直径宜大于10mm。

3施工工艺 基层外表检查、清理、局部修补→涂刷JS防水涂料底涂→阴角、阳角等部位做加强处理→涂刷JS防水涂料第一遍→铺贴无纺布一道→涂刷JS防水涂料第二遍和第三遍→竣工验收。在坡面上,无纺布的长边应垂直于排水方向,且沿排水的反方向顺序铺贴;在转角处和立面上,无纺布应自下而上进行铺贴。大面积施工JS涂料时,无纺布粘贴前,在敷设部位预放无纺布5m～10m,找正方向,在中间处固定,然后卷起,将制好的JS防水涂料底涂涂刷一遍,待底涂初凝后及时铺贴布。施工人员应细心,涂JS底料厚度要均匀。无纺布应粘牢无空鼓、皱褶,粘贴面积应到达85%以上。无纺布采用JS涂料粘贴无纺布。剪力墙防水自下而上施工。

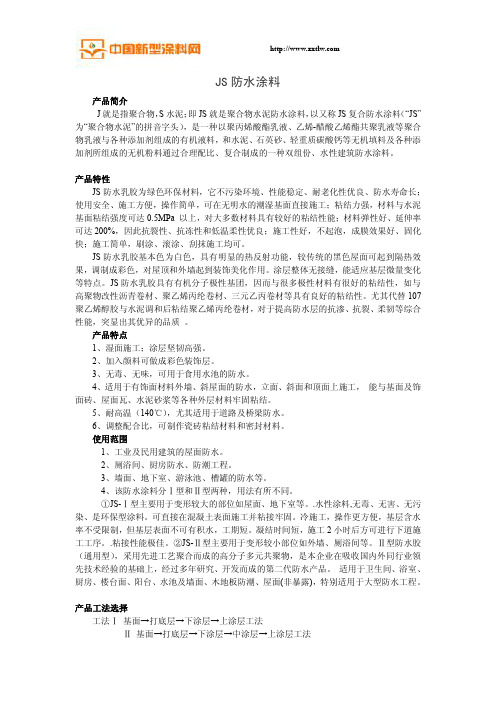

JS防水涂料产品简介J就是指聚合物，S水泥；即JS就是聚合物水泥防水涂料，以又称JS复合防水涂料（“JS”为“聚合物水泥”的拼音字头），是一种以聚丙烯酸酯乳液、乙烯-醋酸乙烯酯共聚乳液等聚合物乳液与各种添加剂组成的有机液料，和水泥、石英砂、轻重质碳酸钙等无机填料及各种添加剂所组成的无机粉料通过合理配比、复合制成的一种双组份、水性建筑防水涂料。

产品特性JS防水乳胶为绿色环保材料，它不污染环境、性能稳定、耐老化性优良、防水寿命长；使用安全、施工方便，操作简单，可在无明水的潮湿基面直接施工；粘结力强，材料与水泥基面粘结强度可达0.5MPa以上，对大多数材料具有较好的粘结性能；材料弹性好、延伸率可达200%，因此抗裂性、抗冻性和低温柔性优良；施工性好，不起泡，成膜效果好、固化快；施工简单，刷涂、滚涂、刮抹施工均可。

JS防水乳胶基本色为白色，具有明显的热反射功能，较传统的黑色屋面可起到隔热效果，调制成彩色，对屋顶和外墙起到装饰美化作用。

涂层整体无接缝，能适应基层微量变化等特点。

JS防水乳胶具有有机分子极性基团，因而与很多极性材料有很好的粘结性，如与高聚物改性沥青卷材、聚乙烯丙纶卷材、三元乙丙卷材等具有良好的粘结性。

尤其代替107聚乙烯醇胶与水泥调和后粘结聚乙烯丙纶卷材，对于提高防水层的抗渗、抗裂、柔韧等综合性能，突显出其优异的品质。

产品特点1、湿面施工；涂层坚韧高强。

2、加入颜料可做成彩色装饰层。

3、无毒、无味，可用于食用水池的防水。

4、适用于有饰面材料外墙、斜屋面的防水，立面、斜面和顶面上施工，能与基面及饰面砖、屋面瓦、水泥砂浆等各种外层材料牢固粘结。

5、耐高温（140℃），尤其适用于道路及桥梁防水。

6、调整配合比，可制作瓷砖粘结材料和密封材料。

使用范围1、工业及民用建筑的屋面防水。

2、厕浴间、厨房防水、防潮工程。

3、墙面、地下室、游泳池、槽罐的防水等。

4、该防水涂料分Ⅰ型和Ⅱ型两种，用法有所不同。

①JS-Ⅰ型主要用于变形较大的部位如屋面、地下室等。

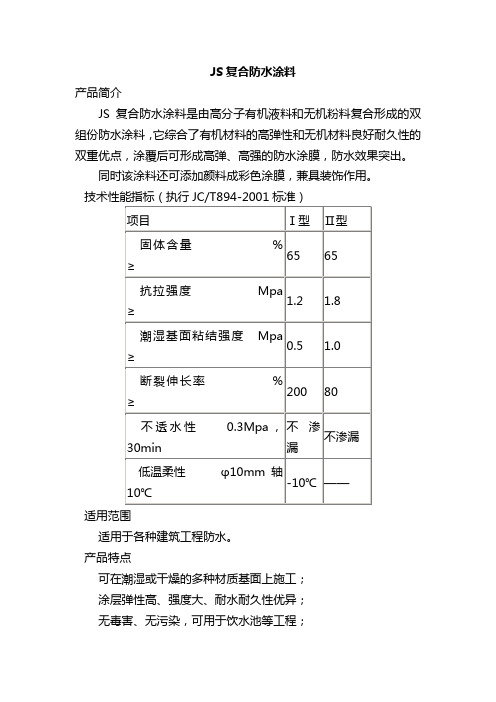

JS复合防水涂料产品简介JS复合防水涂料是由高分子有机液料和无机粉料复合形成的双组份防水涂料，它综合了有机材料的高弹性和无机材料良好耐久性的双重优点，涂覆后可形成高弹、高强的防水涂膜，防水效果突出。

同时该涂料还可添加颜料成彩色涂膜，兼具装饰作用。

技术性能指标（执行JC/T894-2001标准）适用范围适用于各种建筑工程防水。

产品特点可在潮湿或干燥的多种材质基面上施工；涂层弹性高、强度大、耐水耐久性优异；无毒害、无污染，可用于饮水池等工程；施工简便、工期短。

施工方法防水层的做法：按不同防水层要求有两种不同做法；做法（Ⅰ）：共涂三层，厚度为1.0-1.2mm，用料量为2.1kg/m2；底层：配料比为液料：粉料：水=10：7：14（重量比）用量0.3kg/m2；面层：涂两遍，配料比为液料：粉料：水=10：7：0-2（重量比）每遍用量0.9kg/m2；做法（Ⅱ）：共涂四层，厚度为1.4mm，用料量为3.0kg/m2；具体做法是在做法（Ⅰ）的基础上再加涂一层，其配料比为液料：粉料：水=10：7：0-2（重量比）。

在防水层上贴瓷砖时，则可用液料：粉料=1.0：1.5：2.0（重量比）调配成腻子状，作粘贴瓷砖用。

施工要求基面处理：基层必须平整、牢固、无渗漏，凹凸不平及裂缝处先刮平，渗漏处应先进行堵漏处理，阴阳角处应做成圆弧形；每一层施工时用滚刷或刮板进行涂覆，涂覆须尽量均匀，须经多次涂刷使不留气泡，粘贴严密、结实。

各层之间的时间间隔以前一层涂膜完全干固不粘为准（一般需2-4小时）依施工时环境温湿度而异；液料与粉料必须搅拌均匀，不能有沉淀，发现有沉淀时应随时搅匀，则不影响质量；基面有明水及雨天不宜施工；涂层颜色：建议选用氧化铁、氧化铬及酞青系列，加液料重量的5-10%的颜料。

包装储存本品为双组份包装。

液料包装50kg、20kg/桶、粉料包装21kg/箱。

本品无污染，不燃不爆，应储存于通风良好、温度不低于0℃处，储存期为6个月。

JS复合防水涂料配方指导原材料用量(质量份)乳液 100分散剂 0.1-2增塑剂 2-10成膜助剂 2-10pH调节剂适量消泡剂适量水泥 80-100填料 20-40性能：配方指南：一、各组分的作用双组分聚合物水泥防水涂料由液料和粉料(固体)两部分组成。

液料部分由高分子乳液、增塑剂、助剂组成。

常用的乳液有VAE乳液、纯丙乳液、苯丙乳液、丁苯胶乳、氯丁胶乳以及它们的混合物。

粉料部分则由水泥、石英粉、粉煤灰、石灰、填料及助剂等构成。

我们选择乳液不仅要考虑到乳液本身的性能，还要充分考虑到乳液与固体组分的界面性能、产品的贮存稳定性及施工稳定性。

例如丙烯酸酯乳液有塑性体与弹性体之分，二者玻璃化温度悬殊，钙离子稳定性也不尽相同，因此应根据用途来选择不同的乳液。

粉料部分最常选用的是32.5-42.5级硅酸盐水泥、白水泥等水泥品种。

采用白水泥可制造彩色聚合物水泥，也可掺人的胶凝物质有粉煤灰、石灰等。

水泥应经磨细处理，细度越高，其分散及水化作用越剧烈，形成凝聚结构的接触点越多，越有利于产品性能的提高。

填料主要是砂子，但因CaCO3和水泥水化产物之间的微界面区结构更加紧密，因此采用方解石粉作填料比用石英砂作填料的强度高，故究竟采用何种填料，可依据用途要求而选择。

双组分聚合物水泥防水涂料的常用助剂主要有分散剂、增塑剂、消泡剂及水泥外加剂。

分散剂的加入可使双组分混合时粉料较易分散。

水泥的分散度越大，水化反应速度越快。

液料与粉料比例确定后，若水分太少，就不足以在固相表面形成吸附水层，水泥粒子就无法依靠热运动作用下的相互碰撞而凝聚，从而造成和易性差及乳液很快破乳；如采用外加水的方法则会使涂料制品的性能变得很不稳定，故宜在粉料中加入减水剂。

二、配方设计的机理从表可以看出，JS复合防水涂料的配方设计机理是基于有机聚合物乳液失水而成为具有黏结性和连续性的弹性膜层，水泥吸收乳液中的水而硬化，从而使柔性的聚合物膜层与水泥硬化体相互贯穿而牢固地黏结成一个坚固而有弹性的防水层。

js聚合物水泥基防水涂料使用方法聚合物水泥基防水涂料是一种新型的防水材料，它具有优异的防水性能和耐久性，广泛应用于建筑、地下工程、水利工程等领域。

本文将介绍聚合物水泥基防水涂料的使用方法。

一、准备工作在使用聚合物水泥基防水涂料之前，需要进行一些准备工作。

首先，要对施工区域进行清理，将表面的灰尘、油污等杂物清除干净。

其次，要检查施工区域的平整度和强度，确保基层结实平整。

最后，要根据涂料的使用说明，准备好所需的工具和材料，如刷子、滚筒、涂料桶等。

二、涂料施工1.底涂层施工在施工之前，需要将聚合物水泥基防水涂料充分搅拌均匀，确保涂料的质地均匀。

然后，使用刷子或滚筒将底涂层涂抹在基层上，涂抹时要注意涂料的厚度和均匀性。

底涂层的厚度一般为0.2-0.3mm，涂抹后要等待干燥。

2.中涂层施工底涂层干燥后，可以进行中涂层的施工。

中涂层的厚度一般为0.5-1mm，涂抹时要注意涂料的均匀性和厚度。

中涂层施工完成后，要等待干燥。

3.面涂层施工中涂层干燥后，可以进行面涂层的施工。

面涂层的厚度一般为0.5-1mm，涂抹时要注意涂料的均匀性和厚度。

面涂层施工完成后，要等待干燥。

4.涂层修补在涂层施工过程中，如果发现涂层有缺陷或损坏，可以进行修补。

修补时要将涂层表面清理干净，然后使用刷子或滚筒将涂料涂抹在缺陷或损坏处，涂抹时要注意涂料的厚度和均匀性。

修补完成后，要等待干燥。

三、注意事项1.施工时要注意安全，避免涂料进入眼睛或口中。

2.施工时要注意环境温度和湿度，避免在高温或潮湿的环境下施工。

3.施工时要注意涂料的质量和使用期限，避免使用过期或质量不佳的涂料。

4.施工完成后，要及时清理施工工具和材料，避免涂料干燥后难以清洗。

聚合物水泥基防水涂料是一种优秀的防水材料，使用方法简单，但需要注意一些细节和注意事项。

在施工过程中，要严格按照涂料的使用说明进行操作，确保涂料的质量和防水效果。

JS复合防水涂料施工方案1。

适用范围Ⅰ型产品主要用于非长期浸水环境下的建筑防水工程；Ⅱ型产品适用于长期浸水环境下的建筑防水工程。

2。

施工准备2。

1主体材料2.2涂膜防水层施工方法和适用范围施工方法具体方法适用范围抹压法涂料用刮板刮平后，待其表面收水而尚未结膜时，再用铁抹子压实抹光用于JS复合防水涂膜Ⅱ型施工。

涂刷法：用棕刷、长柄刷、圆滚刷醮防水涂料进行涂刷用于涂刷立面防水层和节点部位细部处理；涂刮法：用胶皮刮板涂布防水涂料，先将防水涂料倒在基层上,用刮板来回涂刮,使其厚薄均匀JS复合防水涂料在大面积上的施工；3.工艺流程:清理基层→配料搅拌→底面防水层→细部附加层→满铺玻纤布→配料搅拌→涂刷中间防水层→可铺玻纤布→涂刷表面防水层→饰面施工→工程质量验收4.基层要求及处理4。

1可在潮湿或干燥的基面上施工。

4。

2防水层应按设计要求用1：2。

5—3的水泥砂浆找平层，其表面要抹平压光，不用许有凹凸不平、松动和起砂掉灰等缺陷存在。

阴阳角部位应做成半径约10mm的小圆角，以便涂料施工。

4.3所有穿墙管线必须安装牢固，接缝严密，收头圆滑,不得有任何松动现象。

4.4施工前，先以铲刀扫帚将基层表面的的突起物、砂浆疙瘩等异物铲除，并将尘土杂物彻底清除干净。

对阴阳角、管道根部等部位更应认真清理，如发现有油污、铁锈等,要用钢丝刷、砂纸和有机溶剂等将其清除干净。

5。

工法选择针对不同防水工程，一般用JS-I型或JS-II型防水材料中的一种进行施工.且每种涂料可选P3/P4/Q5三种工法中的一种.对于非长期浸水且基体易变形（例：屋面）的防水工程选用JS-I型.对于长期浸水环境且基体变形小的防水工程选用JS—II型。

三种工法的涂层结构,适用范围,所需辅料以及涂料用量等祥见下图。

5.1 P3工法施工顺序:打底层→下层→面层各层用量：0。

3㎏/㎡；0。

9㎏/㎡;0.9㎏/㎡总用料量:2.1㎏/㎡（不包括水）厚度约1㎜适用范围:等级较低及旧楼维修的防水5.2 P4工法施工顺序:打底层→下层→中层→面层各层用量:0.3㎏/㎡；0.9㎏/㎡；0。

论JS复合防水涂料施工技术|js复合防水涂料施工1前言JS复合防水涂料是目前大力推广使用的一种新型防水材料，其具有优异的防水性、抗老化性、低温柔性等优点，不含有机溶剂，环保安全、美观节能，经久耐用，且施工简单，经济便利。

我公司已在多个工程的地下室底板、外墙板，以及室内厕浴间和屋面防水施工中接触了该材料，在熟悉并掌握了该材料的基本特性的基础上，对该材料的施工工艺以及质量、安全和环保措施等进行了有效的监管，取得了较为满意的使用效果。

2 材料特点2.1 JS涂膜防水系整体无缝防水，涂料与砂浆或混凝土等基面有优良的粘结性，结合紧密，固化速度快，可缩短施工周期。

2.2 材料本身无毒、无味、无污染、属环保型产品。

夏、秋季节白色屋面涂层的表面温度比黑色油毡屋面低20～30℃，可节约空凋用电费用，从而节约能源、保护环境。

2.3 JS复合防水涂料（厚度1mm使用年限≥10年）涂层仅重1.5kg/m²,比一般卷材屋面重量明显减轻。

在施工中只要能保证涂层的厚薄均匀，涂层厚度≥1mm就能够确保达到防水要求。

与卷材和其他防水涂料相比，造价更经济。

3 适用范围Ⅰ型产品主要用于非长期浸水环境下的建筑防水工程；Ⅱ型产品适用于长期浸水环境下的建筑防水工程。

4 工艺原理JS复合防水涂料是以丙烯酸酯等聚合物乳液和水泥为主要原料，加入其他外加剂制得的双组分水性建筑防水涂料，具有“ 刚柔相济”的特性，既有聚合物涂膜的延伸性、防水性，也有水硬性胶凝材料强度高、易于潮湿基层粘结的优点。

该种涂料以水作为分散剂，解决了因采用焦油、沥青等溶剂型防水涂料所造成的环境污染以及对人体健康的危害。

同时，根据工程需要配制彩色涂层而兼有装饰作用，对建筑物增添了美观的装饰效果。

5 施工工艺流程及操作要点5.1 施工工艺流程清理基层→配料搅拌→涂刷底层防水层→细部附加层处理→铺底层玻纤布→涂刷中间层防水层→铺中间层玻纤布→涂刷表面防水层→隔离层和保护层施工。
